Znotraj proizvodne serije: Kako je v Sealocku izdelana nepremočljiva torba za motorno kolo Hi-Vis

Večino ogledov tovarn predstavljajo fotografije čistih tal. Ta je v teku proizvodnja – program visoko vidne fluorescentne prtljage za motorna kolesa se premika skozi naš obrat v Dongguanu od varjene plošče do dokončane enote, testirane na zraku. Zaradi barve je neobičajno enostavno slediti: vsaka stopnja v zaporedju je enako fluorescentno rumena, tako da en sam sprehod po liniji pokaže izdelek, ki se sestavlja pred vami.

Je tudi uporaben program za dokumentiranje, saj je prtljaga motornega kolesa na zahtevnem koncu tega, kar mora preživeti vodotesna varjena konstrukcija. Zadnja vreča ali vreča za rezervoar je izpostavljena neprekinjenemu dežju pri hitrosti na avtocesti, posipu po cesti, ki nosi pesek in sol, UV-žarkom, vibracijam, vročini stroja pod njo in ponavljajočemu se napenjanju traku ob trdo pritrdilno ploščo. Skozi vse to mora ostati zaprt, medtem ko ostane viden ponoči. Zelo malo tega, kar to omogoča, je vidno v končnem izdelku.

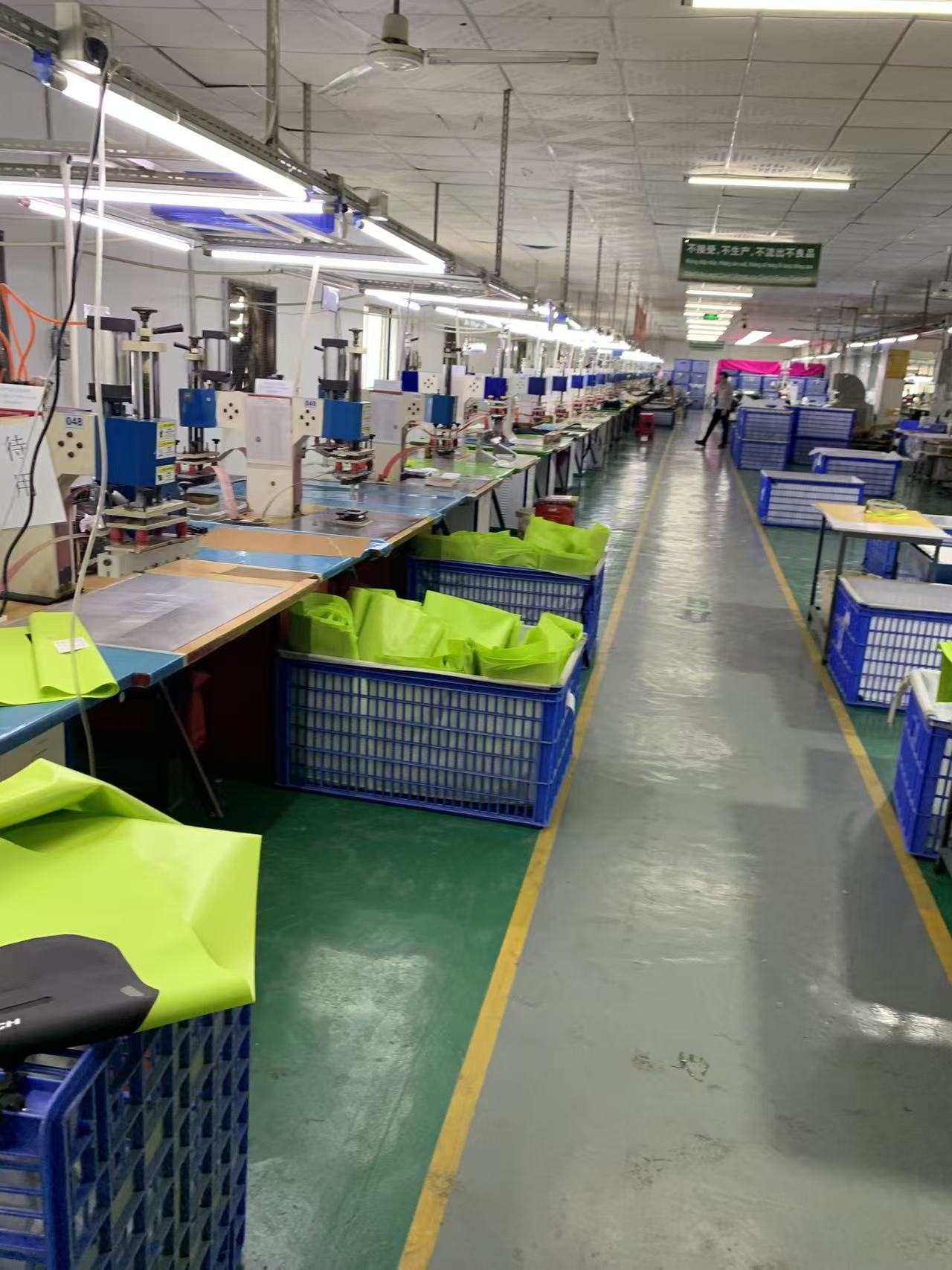

Prva faza: visokofrekvenčno varjenje

Vse na tem izdelku, kar mora ostati vodotesno, je varjeno, ne šivano. Visokofrekvenčno varjenje prepušča elektromagnetno polje skozi material, prevlečen s TPU, ki vzbuja molekule polimera in ustvarja toploto iz samega materiala, namesto da bi jo nanašal od zunaj. Pod pritiskom matrice se obe ploskvi zlijeta v en sam homogeni del. Ni lukenj za igle, ki bi jih pozneje zalepili, niti traku za šive, ki bi ga morali odlepiti v tretjem letu.

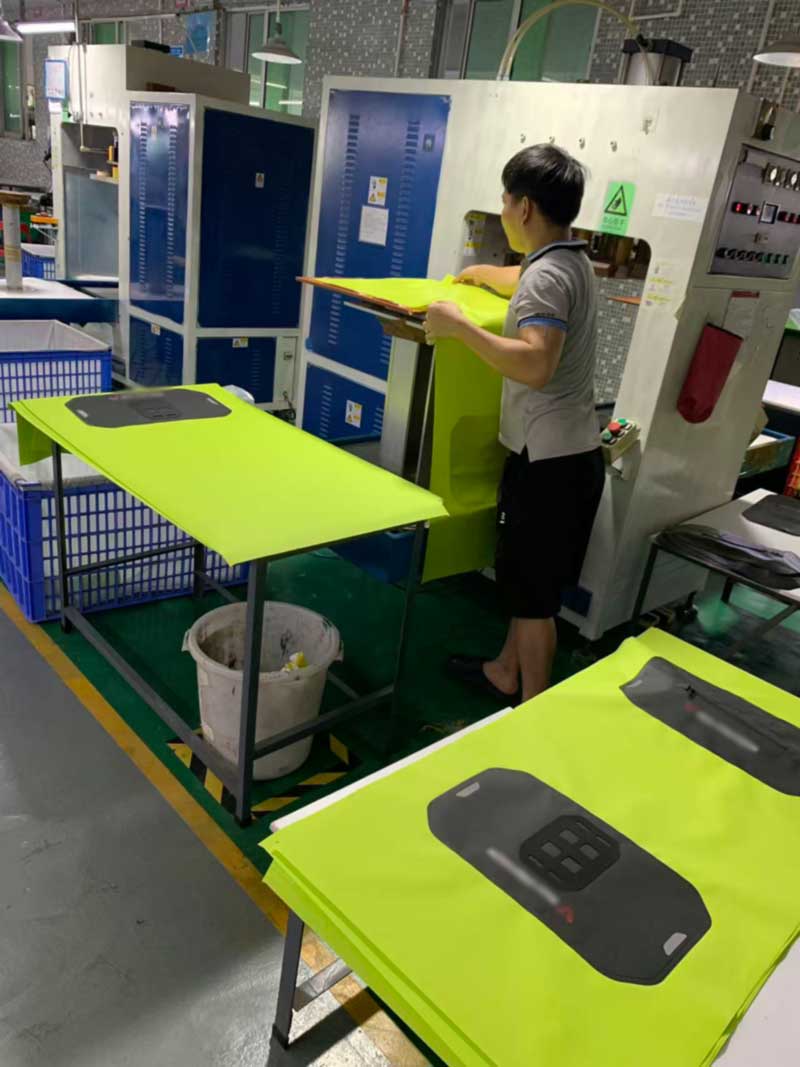

Linija teče eno postajo na zvar. Operater postavi rezano ploščo proti omejevalnikom matrice, zapre zaščito in premakne stroj; matrica, čas zadrževanja, nastavitev moči in čas hlajenja so določeni s kartico parametrov na postaji in ne po presoji operaterja. Tukaj živi disciplina. Zvar, ki ima le delček premalo moči, je videti identičen pravilnemu zvaru, prestane naključno vlečenje in odpove zaradi luščenja na vodilnem robu nekje okoli tisoč ciklov obremenitve. Ravno to je naš neuspehudarno testiranje nihanjaintestiranje trdnosti lupljenjaobstajajo, da bi jih ujeli, in zakaj so varilni parametri kvalificirani na kuponih, preden se začne proizvodno naročilo, namesto da bi se prilagajali sproti.

Druga faza: šivanje vzorca za nosilno ojačitev

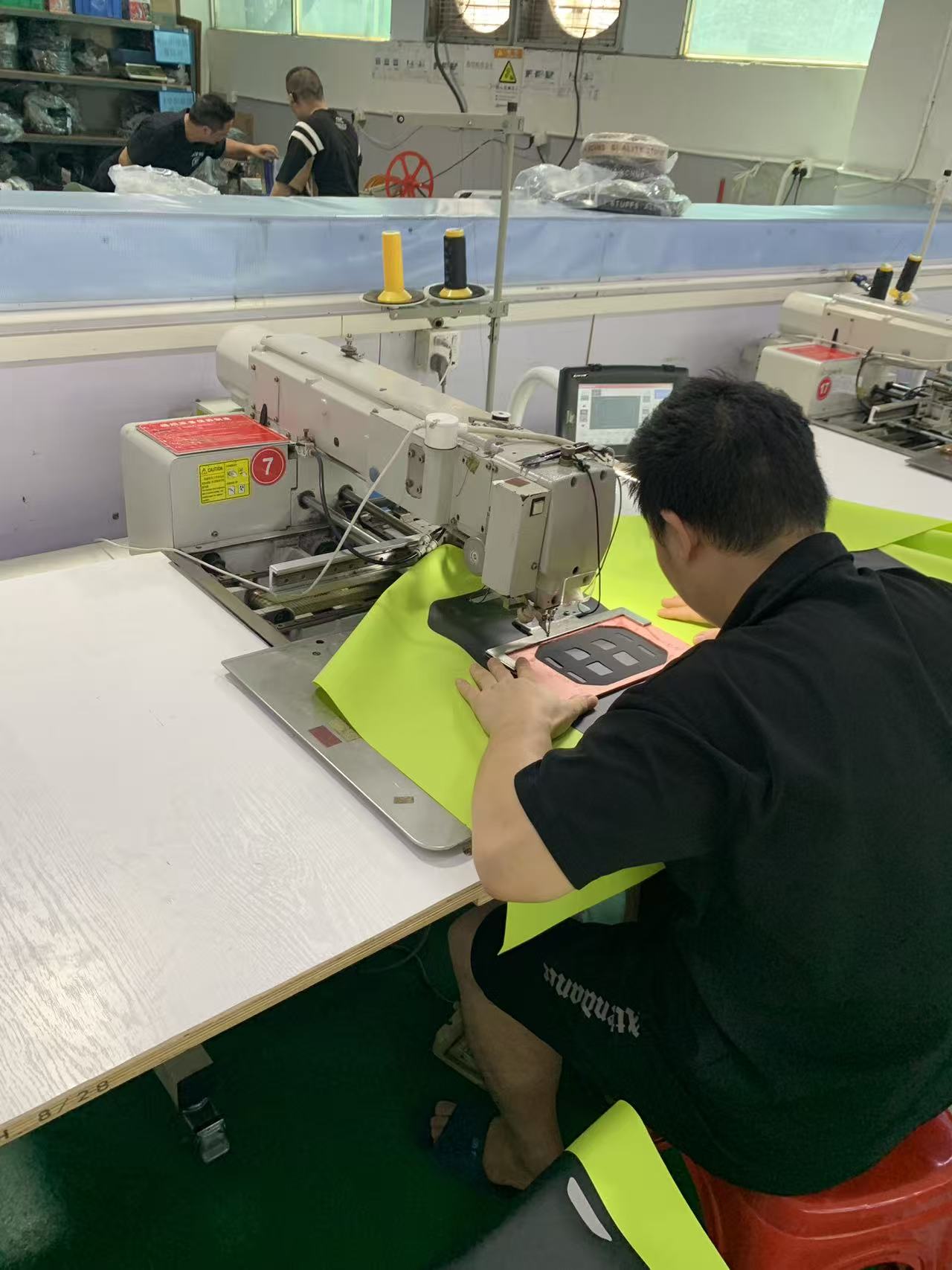

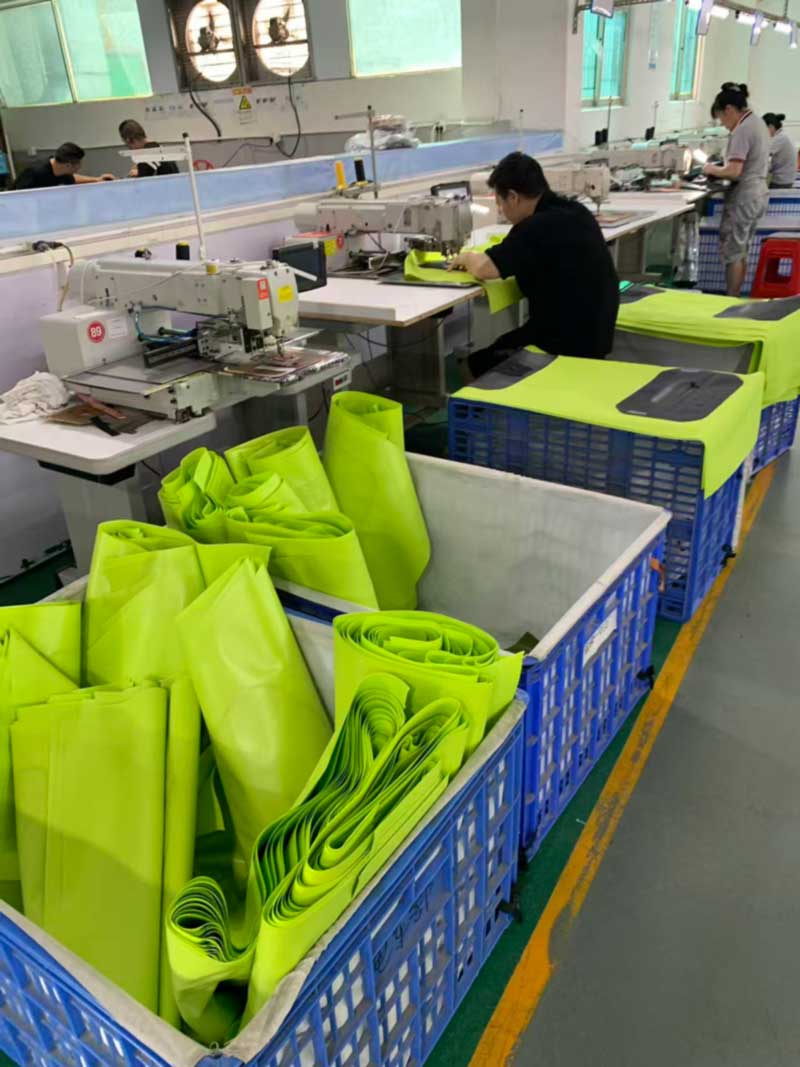

Vsakega spoja na nepremočljivi vreči ne bi smeli variti in pretvarjati se, da drugače proizvaja slabše izdelke. Pri tem programu je temna ojačitvena plošča, ki nosi montažno strojno opremo, pritrjena na programabilni šivalni stroj z vzorci, ki izvaja shranjeno pot šiva, ki je enaka na vsaki enoti.

Utemeljitev je mehanična. Varjena vez je izjemno močna pri strigu in sorazmerno ranljiva pri lupljenju; šivani spoj porazdeli koncentrirane točkovne obremenitve na številne sidrne točke in prenese ponavljajoče se enosmerno vlečenje, ki ga uporablja pritrdilni trak. Kjer je pot obremenitve zgoščena in ciklična – montažna plošča, trdo sidro traku – šivi prekašajo varjenje in kjer mora biti spoj vodotesen, je varjenje edini pošten odgovor. Inženirsko delo se odloči, kateri je kateri, nato pa poskrbi, da se zašito območje nahaja zunaj zapečatene ovojnice ali pa je podprto z varjeno pregrado.

Programabilni stroj je tukaj pomemben iz razloga, ki nima nobene zveze s hitrostjo. Ročno vodeno šivanje se razlikuje med operaterji in med prvo in štiristoto enoto izmene. Shranjena pot ne. Ko ekipa blagovne znamke za kakovost potegne tri enote iz različnih kartonov in primerja ojačitvene šive, bi morali trikrat pogledati isti izdelek.

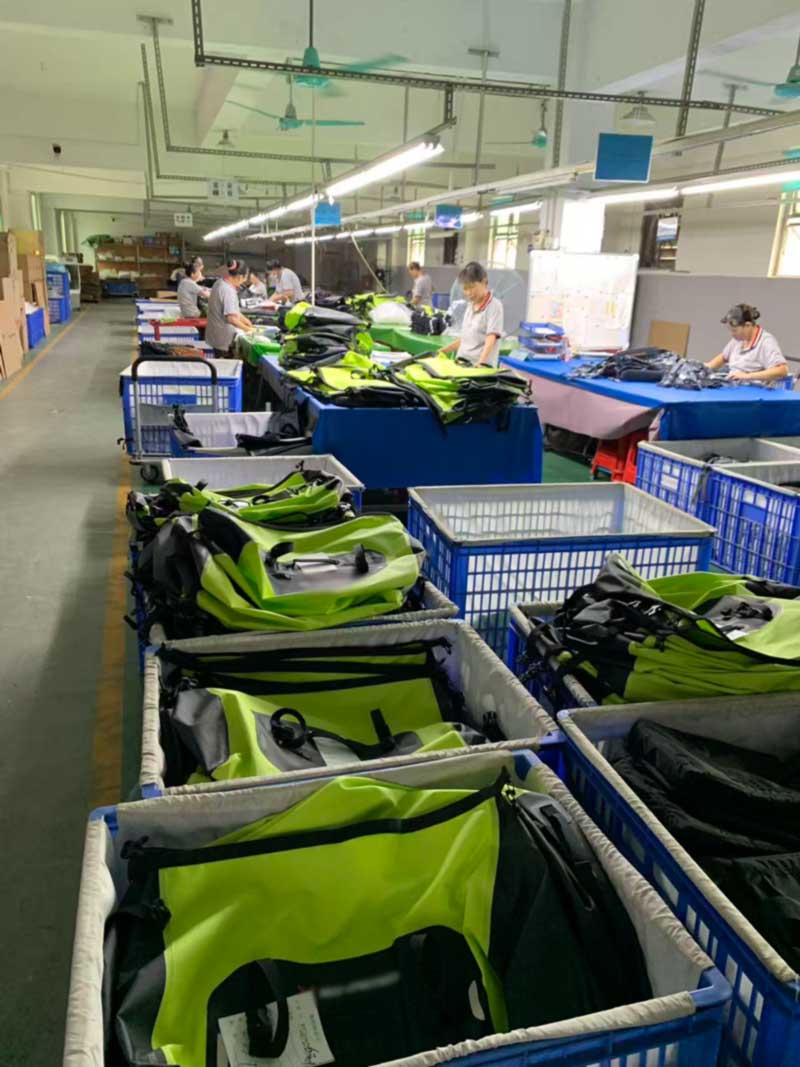

Tretja faza: montaža

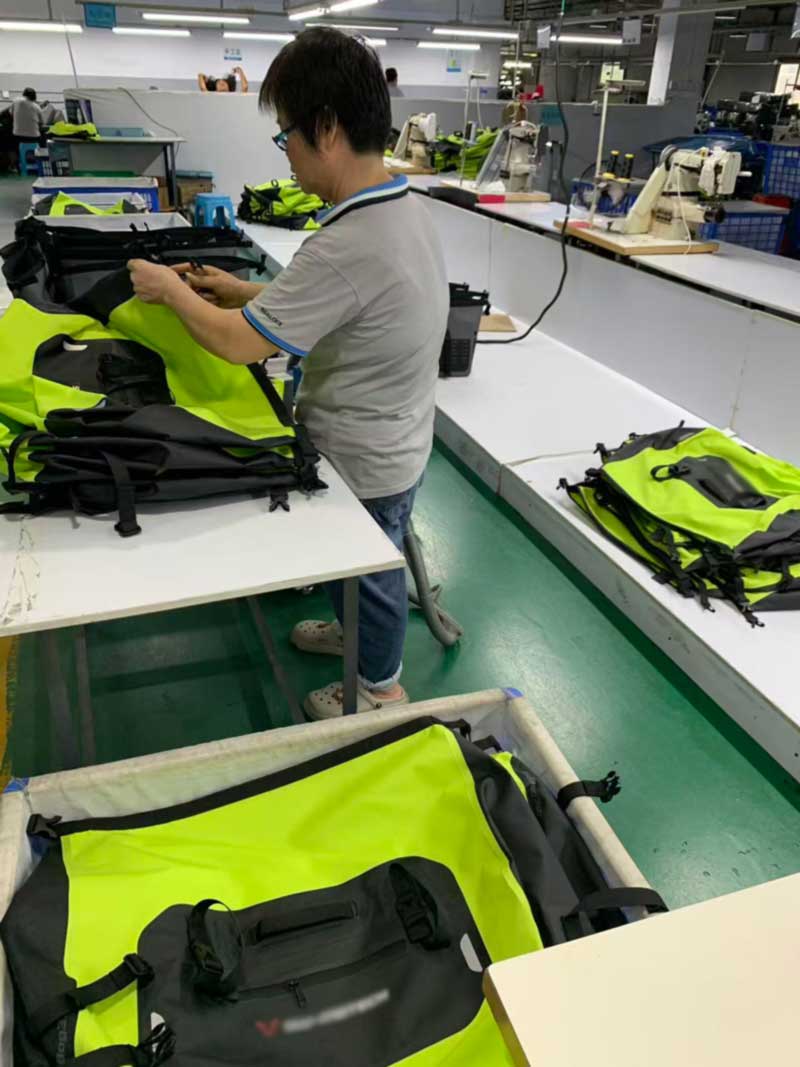

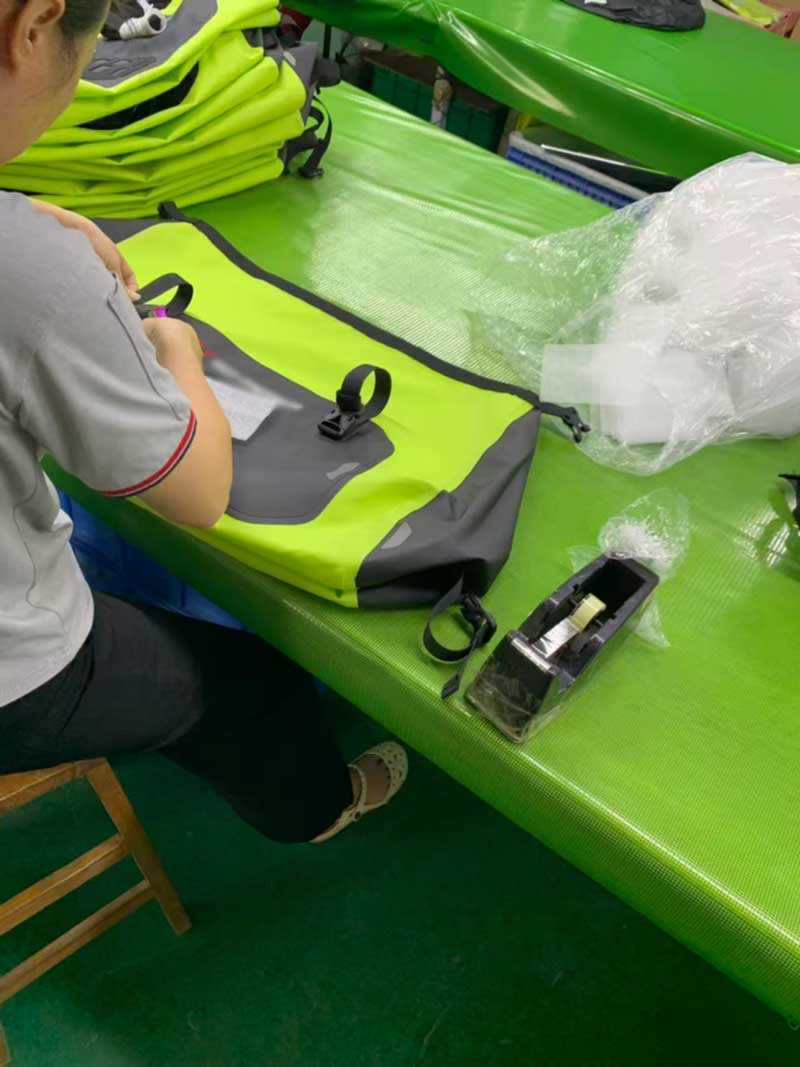

Pri sestavljanju ploščati sestavni deli postanejo torba: telo do podnožja, sistem zapiranja, notranja struktura, zavezovanje robov, nato tkanine, zaponke, nastavitve in okovje. To je najbolj delovno intenzivna stopnja na liniji in tista z največ možnostmi za vnos napake, ki je ne bo ujel noben stroj.

Tu večino dela opravita dve praksi. Prvi je tok posamezne serije – komponente za eno proizvodno serijo potujejo skupaj v lastnem zaboju in niso pomešane med seboj, tako da, če se pri končnem pregledu odkrije težava, jo je mogoče izslediti nazaj do določenega zvitka materiala, določene varilne postaje in določenega premika, ne pa do "naročila". Drugi je pregled v liniji in ne pregled na koncu linije: operaterka, ki montira strojno opremo, preveri zvare, s katerimi ravna, in enota s sumljivim šivom na tej točki zapusti linijo, namesto da bi šla vse do pakiranja, preden jo kdo pogleda.

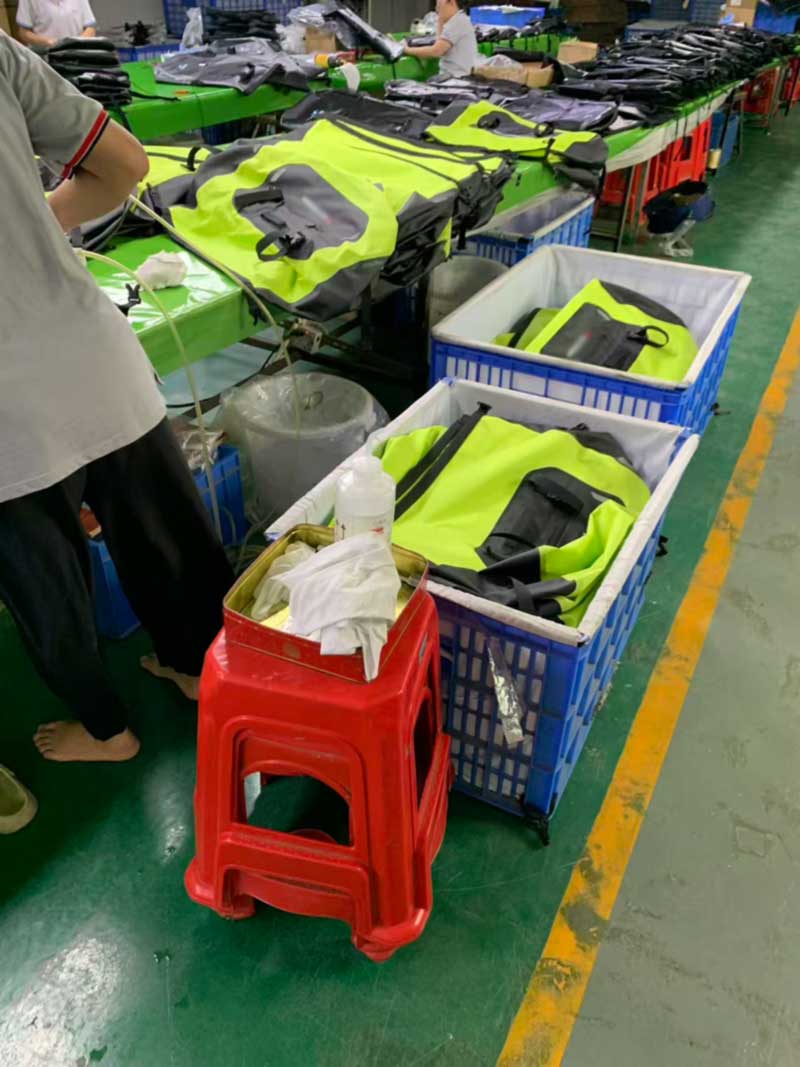

Četrta stopnja: vsaka enota je napihnjena in testirana tesnost

To je faza, ki je najbolj vredna fotografiranja, drugod pa jo največkrat preskočimo.

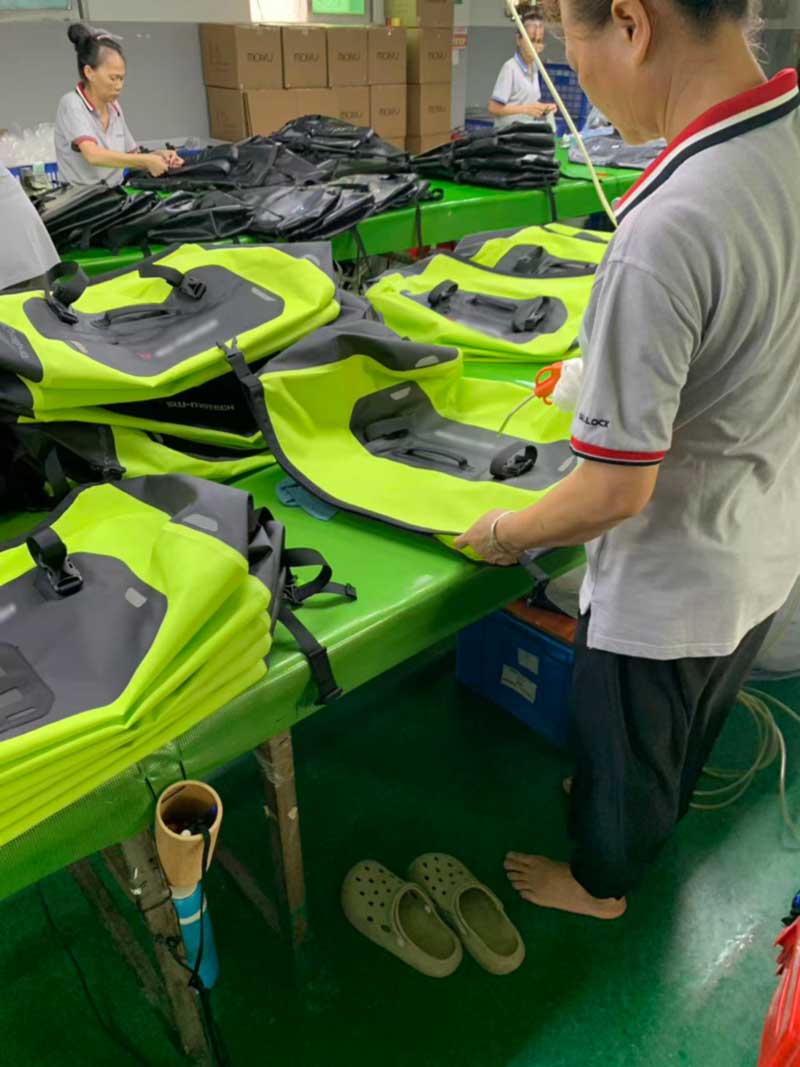

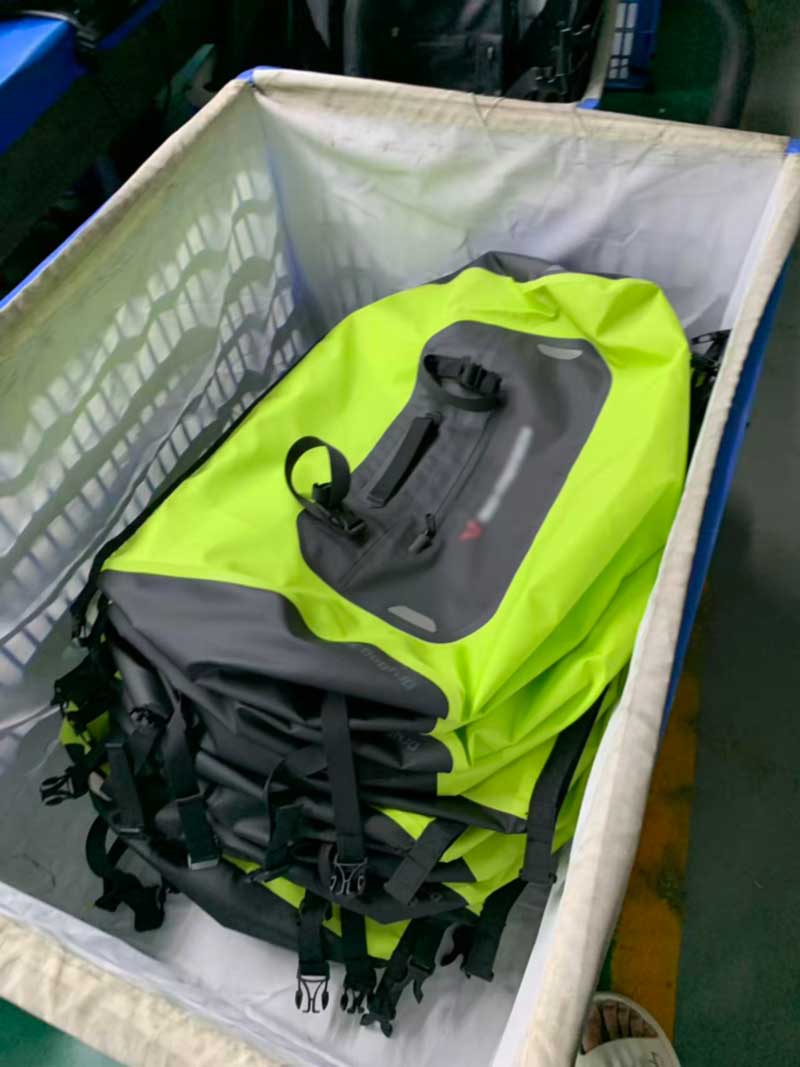

Vsaka končana vreča je zapečatena, napihnjena skozi zračno napeljavo in preverjena glede puščanja. Ni vzorec. Ni prvi članek. Vsaka enota. Napihnjena vreča postavi vsak zvar pod hkratni notranji pritisk, kar je najhitrejši način za iskanje luknjice, hladnega mesta na koncu zvara, zareze na matrici ali preboja strojne opreme, ki ni bil pravilno zatesnjen. Vreča, ki drži pritisk, ima neprekinjeno, nedotaknjeno zapečateno ovojnico; torba, ki ne, ne - in noben vizualni pregled ne nadomesti tega binarnega odgovora.

Razlog, da je to komercialno pomembno, je preprost. Vdor vode je edini način napake, ki ga vodoodporen izdelek ne more preživeti glede ugleda. Odrgnjena plošča je pritožba; premočen prenosnik ali mokra spalna vreča na koncu mokre vožnje je vrnitev, pregled in izgubljena stranka. Statistično vzorčenje je primerno za dimenzijske in kozmetične lastnosti. Ni primerno za en sam atribut, po katerem je poimenovan celoten izdelek.

Poleg 100-odstotnega zračnega preizkusa se izdelek iz programa uporabi za laboratorijsko baterijo: testiranje s potopitvijo ali pršenjem do nazivne ravni zaščite izdelka ter mehanski in okoljski pregledi, vključno zzadrga kroži pod obremenitvijo, odpornost proti obrabi, instaranje zaradi toplote in vlageza sklope materialov, ki so se spremenili od zadnjega naročila.

Opomba o barvi

Fluorescentna hi-vis je ena od težjih barv za dosledno delovanje. Fluorescentni pigmenti so manj stabilni od običajnih, opazno se premikajo med serijami materialov in dramatično spremenijo videz pri različni svetlobi — kar je bistvo barve in tudi razlog, da je lahko stranka, ki odobri senčilo pod pisarniško razsvetljavo, neprijetno presenečena nad proizvodnjo pod dnevno svetlobo. Vsak zvitek v tem programu je preverjen glede na odobren standard pod nadzorovano osvetlitvijo v našemstandardna omarica za vir svetlobepreden se razreže, zvarjeni kuponi pa se nato ponovno preverijo, ker lahko toplota samega varilnega cikla premakne fluorescentni pigment na šivu.

Kako to izgleda s strani kupca

Program, kot je ta, deluje na podlagi odločitev, sprejetih mesece pred varjenjem prve plošče: kateri spoji so zvarjeni in kateri zašiti, kateri parametri zvara so bili kvalificirani na kuponih in pri kakšni trdnosti lupljenja, kateri sklopi strojne opreme so prestali korozijsko testiranje, pod katerim svetilnikom je bila barva odobrena in ali je 100-odstotno testiranje tesnosti zapisano v pogodbi o kakovosti ali se le domneva. Nobena od teh odločitev ni vidna na fotografiji končne torbe. Vsi ti v tretjem letu ugotavljajo, ali je izdelek še vodotesen.

Sealock že več kot dvajset let izdeluje visokofrekvenčno varjeno vodoodporno opremo z obrati v Dongguanu na Kitajskem in Ho Chi Minh Cityju v Vietnamu, ki služi blagovnim znamkam za uporabo na prostem, navtike, powersports in lifestyle po vsem svetu. Za vprašanja OEM in ODM ali za razpravo o svojem programu pišite nainfo@sealock.com.hk.
