1. Kaj je RF varjenje?

RF varjenje – imenovano tudi visokofrekvenčno (HF) varjenje ali dielektrično varjenje – je proizvodni postopek, ki lepi termoplastične materiale z uporabo elektromagnetne energije namesto zunanje toplote, lepil ali mehanskega pritrjevanja. Oba izraza sta v industrijski praksi zamenljiva; osnovna fizika je enaka.

Posebnost RF varjenja je izvor toplote. Pri običajnem toplotnem tesnjenju se toplotna energija nanaša na površino materiala in vodi navznoter. Pri RF varjenju elektromagnetno polje prodira v material in ustvarja toploto od znotraj, na molekularni ravni. To notranje segrevanje ustvari vez, ki je v večini primerov močnejša od osnovne tkanine na obeh straneh spoja.

Tehnologija je v industrijski uporabi od leta 1940, sprva za medicinske in embalažne aplikacije na osnovi PVC. Njegovo sprejetje v proizvodnji vrhunske opreme za uporabo na prostem se je pospešilo, ko je TPU nadomestil PVC v vseh kategorijah izdelkov, kjer so pomembni prilagodljivost, okoljska skladnost in dolgoročna učinkovitost. Danes je RF varjenje standardna konstrukcijska metoda za vse vodoodporne izdelke, ki morajo vzdržati trajni hidrostatični tlak – ne le površinsko odpornost proti brizganju.

Tipične aplikacije izdelkov vključujejo:

• Potopne suhe vreče in nepremočljivi nahrbtniki
• Neprepustni mehki hladilniki in izolirani nosilci
• Napihljive zunanje strukture
• Vodoodporna medicinska transportna embalaža
• Kovčki za vojaško in taktično opremo

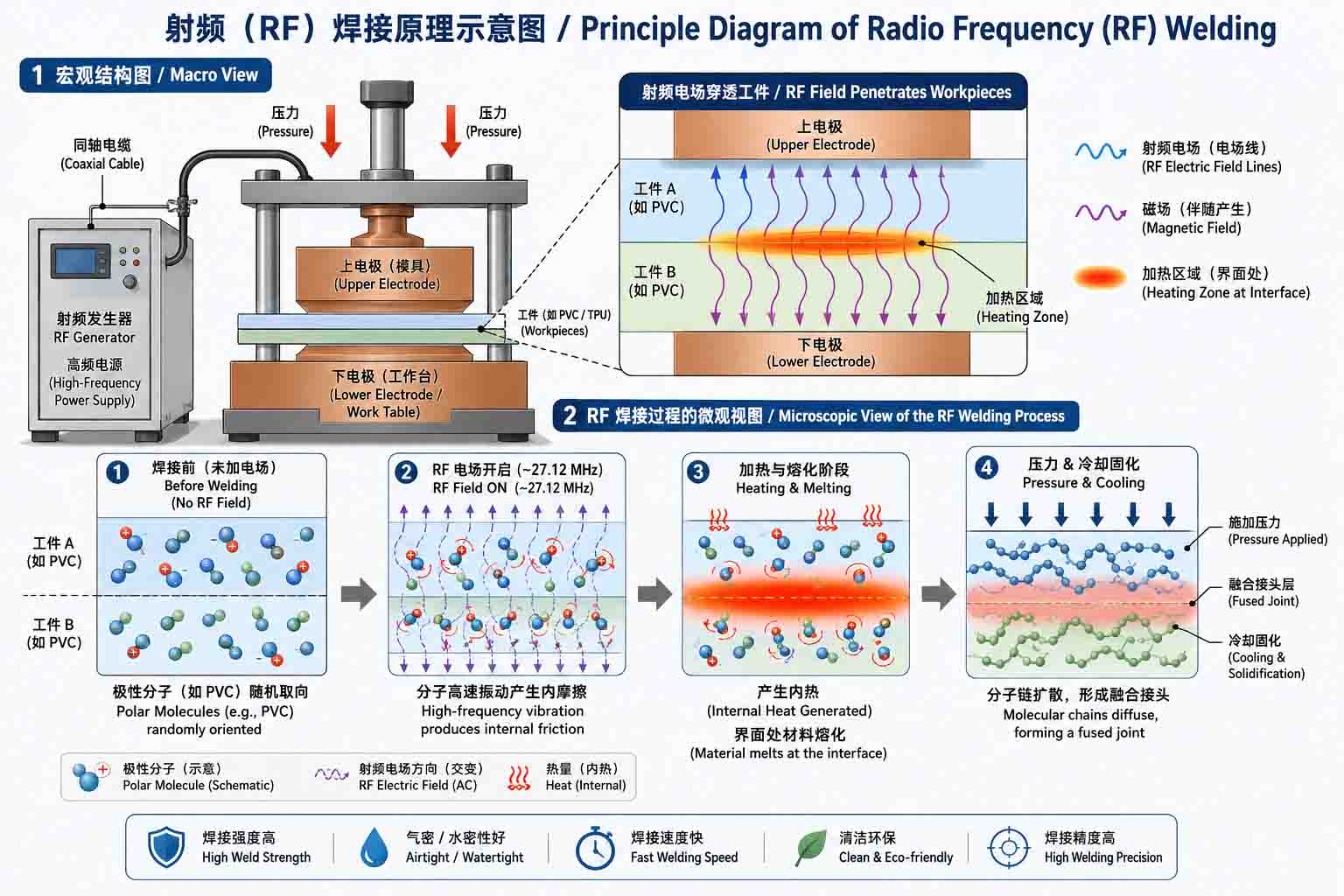

2. Kako deluje RF varjenje

Oprema za RF varjenje deluje tako, da visokofrekvenčni izmenični tok – običajno med 27 MHz in 40 MHz, pri čemer je 27,12 MHz najpogostejša industrijska frekvenca – poteka med dvema kovinskima elektrodama (imenovanima matrice ali plošče). Material, ki ga je treba variti, se namesti med te matrice.

Ko so termoplastični materiali s polarnimi molekularnimi strukturami izpostavljeni hitro spreminjajočemu se elektromagnetnemu polju, se njihove molekule poskušajo ponovno poravnati z vsakim nihanjem polja. Pri 27,12 MHz to pomeni približno 27 milijonov poskusov preusmeritve na sekundo. Trenje, ki nastane zaradi tega molekularnega gibanja, proizvaja toploto – ne na površini, temveč enakomerno po vsej debelini materiala na območju zvara.

Hkrati stiskalnica izvaja nadzorovan pnevmatski pritisk na matrice, s čimer stisne plasti materiala skupaj. Ko notranja temperatura doseže točko zlitja materiala, se plasti na vmesniku stopijo in premešajo na molekularni ravni. Ko se radiofrekvenčna energija odstrani in se material ohladi pod trajnim pritiskom, sta dve plasti postali en neprekinjen material - ni zlepljen, ne spojen, ampak zlit.

Ta notranja proizvodnja toplote ima več praktičnih prednosti pred površinsko uporabljenimi toplotnimi metodami:

• Vez se oblikuje enakomerno po celotnem varjenem območju, namesto da napreduje od površine navznoter
• Zunanje površine se manj opečejo ali deformirajo, saj samim elektrodam ni treba doseči talilne temperature
• Kompleksne geometrije matric lahko ustvarijo natančne, ponovljive vzorce zvarov, vključno s krivuljami, vogali in večplastnimi spoji
• Časi ciklov so kratki - običajno 3 do 15 sekund na zvar, odvisno od debeline materiala in površine matrice

3. Zakaj je TPU še posebej primeren za RF varjenje

Vsi termoplasti se ne odzivajo enako na RF varjenje. Postopek je odvisen od materiala, ki ima polarno molekularno strukturo – takšno, kjer je električni naboj neenakomerno porazdeljen po molekuli. Polarne molekule se odzivajo na izmenična elektromagnetna polja tako, da se poskušajo orientirati; da je poskus orientacije tisto, kar ustvarja toploto.

TPU (termoplastični poliuretan) ima naravno polarno strukturo zaradi uretanskih povezav v njegovem molekularnem ogrodju. Zaradi tega je zelo odziven na radiofrekvenčno energijo in relativno enostaven za dosledno varjenje v različnih debelinah in konfiguracijah laminata.

Poleg združljivosti z RF prinaša TPU več lastnosti materiala, zaradi katerih je prednostna podlaga za vrhunsko vodotesno opremo za uporabo na prostem:

Drugi RF varljivi materiali vključujejo tkanine s PVC prevleko, EVA in nekatere PU folije. PVC je obstoječa možnost – vari se enostavno in poceni, vendar nosi regulativno tveganje, povezano z mehčali, in postane krhek pri nizkih temperaturah. Za dolgotrajne izdelke ali za blagovne znamke z okoljskimi zahtevami je TPU praktična izbira.

4. RF varjenje v primerjavi s tradicionalnim šivanjem: kaj dejansko pomeni razlika pri uporabi

Primerjava med RF varjenimi šivi in ​​šivi je preprosta z inženirskega vidika, vendar je vredno biti natančen glede tega, kje in kako šivana konstrukcija odpove – ker je način odpovedi pogosto počasen in neočiten, dokler ni.

Posebno pozornost si zasluži način okvare šivalnega traku. Trak deluje ustrezno, ko je nov in v zmernih pogojih. Težava je v tem, da nepremočljive torbe in hladilniki ne živijo v zmernih pogojih – napolnijo jih s težko, mokro opremo, jih med prevozom večkrat upogibajo, pustijo v vročih vozilih in občasno posedajo. Pod temi obremenitvami v resničnem svetu se vezice traku začnejo dvigovati na robovih in vogalih. Razslojevanje je od zunaj nevidno, dokler voda že ne pride noter.

RF varjenje v celoti odpravi to pot razgradnje. Ni robov traku, ki bi jih bilo treba dvigniti, ni lukenj za igle, ki bi se odpirale pod pritiskom, in niti, ki bi jo lahko odrgnili na obremenjenih točkah šiva. Območje zvara zdrži ali pa ne – in pri pravilno izvedenem zvaru na združljivem materialu zdrži daleč čez točko, kjer bi okoliška tkanina najprej odpovedala.

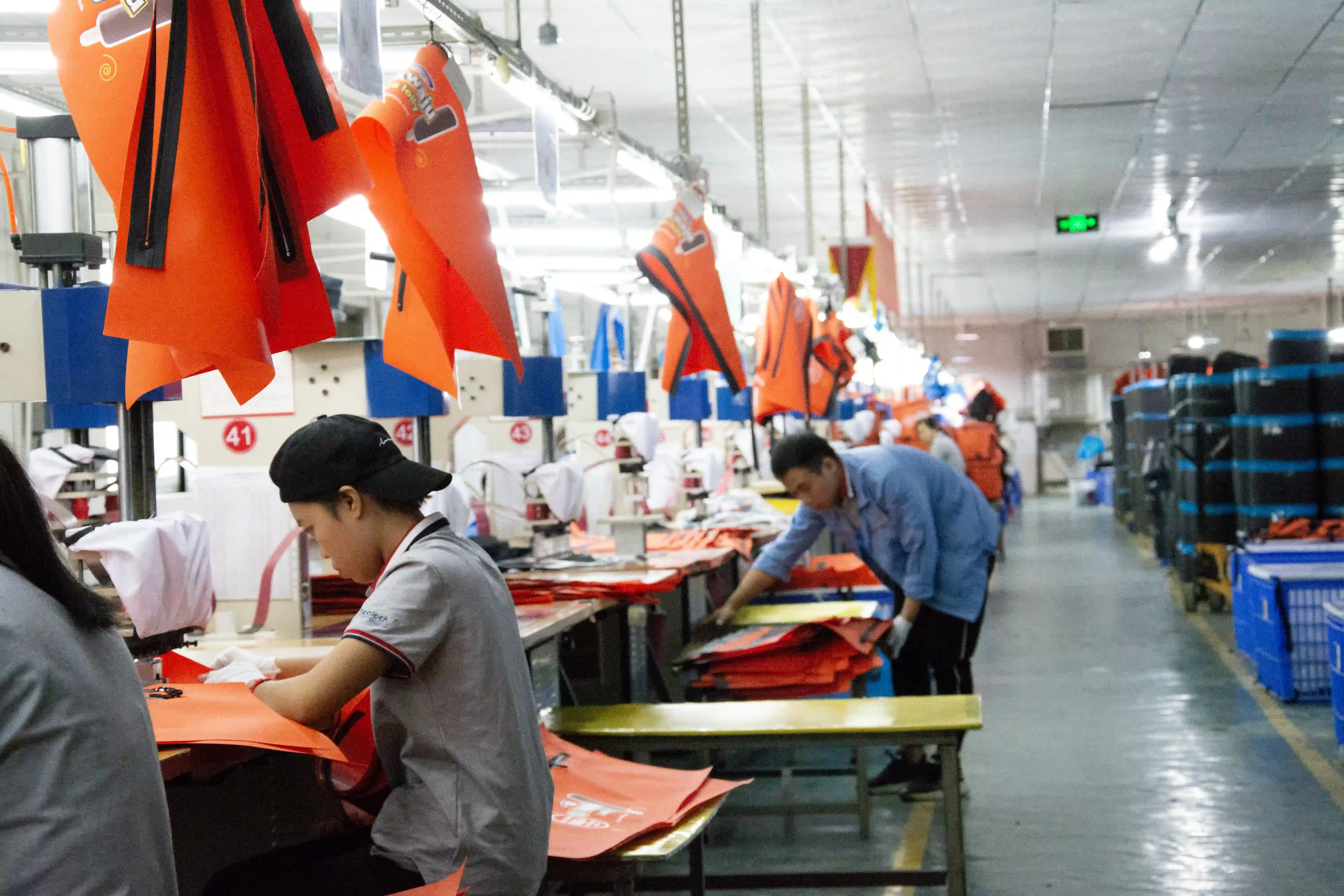

5. Proizvodni proces RF varjenja, korak za korakom

1. korak — Priprava materiala

TPU laminirane plošče so izrezane na natančne dimenzije z uporabo CNC rezalnih sistemov ali sistemov za izrezovanje po meri. Natančnost plošče na tej stopnji neposredno vpliva na poravnavo zvara navzdol; celo nekaj milimetrov dimenzijskega zamika bo povzročilo neporavnano varjeno območje. Površine materiala ne smejo biti kontaminirane – olja pri rokovanju, prah pri rezanju ali vlaga pri shranjevanju lahko motijo ​​prenos RF energije in povzročijo nepopolno fuzijo.

2. korak — Izbira matrice in nastavitev stroja

Varilna matrica je oblikovana elektroda, ki določa geometrijo zvara. Različne konfiguracije izdelkov zahtevajo različne profile matrice – matrica z ravnim šivom za spoje plošč, oblikovana matrica za ukrivljena zapirala ali ojačitvene zaplate, matrica z več votlinami za ponavljajoče se zvare velike količine. Izbira matrice je prilagojena specifični geometriji zvara, ki jo zahteva izdelek. Parametri stroja – frekvenca, izhodna moč, tlak stiskalnice in čas cikla – so umerjeni glede na specifično sestavo TPU in debelino materiala, ki se vari. Ti parametri so dokumentirani v SOP izdelka in se dosledno ponavljajo med proizvodnimi serijami.

3. korak — Pozicioniranje materiala

Plošče so poravnane znotraj matrice glede na postavitev zvara. Dosledno pozicioniranje je ključnega pomena za enotnost širine zvara; večina profesionalnih RF varilnih nastavitev uporablja vodila za vpenjanje ali registrske oznake za odpravo spremenljivosti položaja operaterja.

Korak 4 — Aktivacija RF energije in tlačna vezava

Stiskalnica se zapre in izvaja pnevmatski pritisk na sklad materiala. RF energija se aktivira za umerjeno trajanje cikla. Notranje molekularno segrevanje dvigne material na vmesniku zvara na talilno temperaturo, medtem ko zunanje površine ostanejo pod točko deformacije. Pritisk se vzdržuje v tej fazi.

Korak 5 — Hlajenje pod pritiskom

Energija RF je izklopljena, vendar se tlak v stiskalnici ohranja skozi fazo hlajenja. To je korak, ki je pogosto bližnjica v proizvodnih okoljih nižje kakovosti in je pomemben: če se pritisk sprosti, preden se zvarno območje strdi, se lahko taljeni material deformira, kar povzroči šibkejšo vez z dimenzijskimi nedoslednostmi. Ustrezen čas hlajenja se določi med fazo razvoja parametrov in se obravnava kot del cikla, o katerem se ni mogoče pogajati.

Korak 6 — Obrezovanje in pregled

Plastični material na obodu zvara je obrezan. Preden se del premakne v naslednjo stopnjo sestavljanja, je vsak zvar vizualno pregledan glede ožganin, območij nepopolnega spajanja ali odstopanja od dimenzij.

6. Inženiring šivov: Spremenljivke, ki določajo, ali zvar drži

RF varjenje ni postopek, pri katerem dosledne nastavitve stroja dajejo dosledne rezultate ne glede na druge dejavnike. Učinkovitost šiva je določena z interakcijo več spremenljivk, od katerih je vsako treba razumeti in nadzorovati.

Širina zvara

Širše varjene cone porazdelijo napetost na večje območje in na splošno povzročijo večjo odpornost šiva na pokanje. Za izdelke, ki bodo izpostavljeni trajnemu hidrostatičnemu tlaku ali dinamični obremenitvi – potopne suhe vreče, hladnejši osnovni šivi, spoji napihnjenega mehurja – je minimalna širina zvara postavka specifikacije, ne proizvodna naknadna misel. Ozki zvari na vogalih in radijskih prehodih so pogoste točke začetka odpovedi in jim je treba med načrtovanjem matrice posvetiti posebno pozornost.

Konsistentnost RF moči

Nestabilna izhodna moč med varilnim ciklom povzroča neenakomerno notranje segrevanje. Vizualni indikatorji so opekline na območjih visoke moči in bleda, premalo zlita območja drugje. Nobeno ni sprejemljivo v izdelkih z oznako tlaka. Profesionalna RF varilna oprema ohranja dosledno dovajanje električne energije v celotnem ciklu; periodično preverjanje kalibracije je del odgovornega vzdrževanja opreme.

Ujemanje debeline materiala in formulacije

Parametri RF varjenja so specifični za debelino materiala in formulacijo TPU. Nabor parametrov, optimiziran za 0,8-milimetrski TPU film, bo povzročil nezadostno zlitje, če ga nanesete na 1,5-milimetrsko laminirano tkanino, in lahko zažge tanjše materiale, če ga uporabite v obratni smeri. Ko se specifikacije materiala spremenijo med serijami izdelkov – različne teže blaga, različne teže prevleke TPU – je treba parametre ponovno potrditi, ne pa predvidevati prenosa.

Pogosti vzroki okvare

• Nezadostna RF energija ali čas cikla:Ustvarja vez, ki je na površini videti popolna, vendar odpove pri nizkem tlaku, ker vmesnik nikoli ni dosegel polne talilne temperature
• Površinska kontaminacija:Olja, vlaga ali delci na vmesniku zvara ustvarjajo lokalne praznine, kjer ni prišlo do fuzije
• Nepravilen pritisk na stiskalnico:Prenizko dovoljuje, da se staljena ploskev loči pred ohlajanjem; previsoka lahko iztisne material iz območja zvara, kar zmanjša efektivno širino vezi
• Predčasna sprostitev tlaka med hlajenjem:Povzroča dimenzijsko popačenje in zmanjšano trdnost spoja na robovih območja zvara
• Obraba matrice:Obrabljene ali poškodovane površine matrice povzročajo nedosledno porazdelitev tlaka, kar vodi do spremenljive kakovosti zvara po ploskvi matrice

7. RF varjenje v proizvodnji mehkih hladilnikov

Mehki hladilniki predstavljajo posebno zahtevno uporabo za inženiring šivov, ker združujejo hidrostatične zahteve (podloga mora zadrževati vodo brez puščanja) s toplotnimi zahtevami (izolacijski sistem ne sme biti ogrožen zaradi vdora vlage) in higienskimi zahtevami (notranje površine morajo biti čistilne in odporne proti plesni).

V šivanem mehkem hladilniku je šiv med notranjo oblogo in plastjo izolacijske pene pot vlage. Stopljena ledena voda teče skozi luknjice igel in se nabira med podlogo in peno, kjer ne more odteči ali se posušiti. V tednih redne uporabe to povzroči trdovraten vonj in rast plesni, ki ju uradniki za nabavo dosledno prepoznavajo kot glavno pritožbo glede kakovosti izdelkov starih dobaviteljev.

RF varjenje strukturno odpravi to pot. Notranja obloga RF varjenega mehkega hladilnika je ena sama vodotesna posoda – brez šivov, brez lukenj z iglami, brez robov traku. Stopljena ledena voda ostane v podlogi in jo lahko izlijete ali obrišete. Izolacijska plast ostane suha skozi celotno življenjsko dobo izdelka.

Dodatne prednosti učinkovitosti RF varjene konstrukcije mehkega hladilnika:

• Zrakotesna notranja komora zmanjša konvekcijsko izmenjavo toplote in neposredno izboljša čas zadrževanja ledu
• Gladke, neporozne notranje površine TPU izpolnjujejo standarde za stik s hrano in so odporne na rast mikrobov
• HF varjene ojačitvene zaplate omogočajo pritrditev D-obroča in ročaja brez prebadanja primarne vodotesne membrane
• Vodotesne sisteme zapiranja z zadrgo je mogoče integrirati za dopolnitev varjenega telesa in ohraniti hermetično delovanje na dostopni točki

8. Laboratorijsko testiranje in kontrola kakovosti RF varjenih izdelkov

RF varjena konstrukcija je toliko zanesljiva, kot je zanesljiv postopek QC, ki jo potrdi. Vizualni pregled je potreben, vendar ne zadostuje – šiv se lahko na površini zdi popolnoma zlit, hkrati pa vsebuje notranje praznine, ki bodo pod pritiskom razpadle. Profesionalni QC za vodoodporne RF varjene izdelke vključuje več različnih preskusnih protokolov.

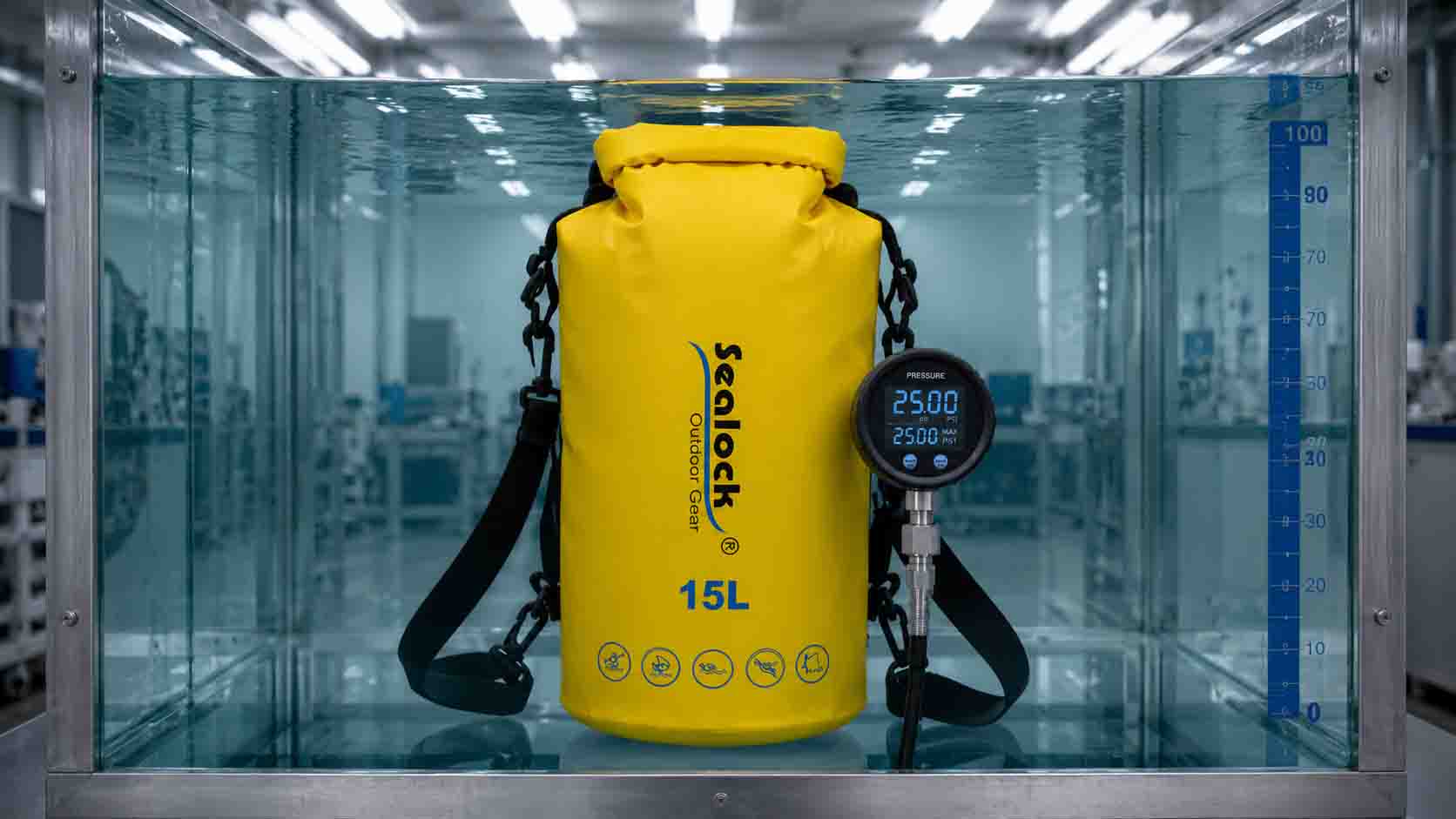

Preizkus zračnega tlaka (hidrostatični).

Najbolj neposreden preizkus celovitosti šiva za izdelke, ocenjene na pritisk. Dokončana vreča ali hladilnik se napihne do določenega notranjega tlaka – 1,0 bar je standard za ekstremne pomorske in potopne aplikacije – in se pri tem tlaku vzdržuje določeno obdobje. Vrečko potopimo ali opazujemo z milnico, da zaznamo emisije mikro mehurčkov na katerem koli šivu ali mestu zapiranja. Pogoj za sprejem je odsotnost emisij. Ta preskus hkrati potrjuje tako hidrostatično zmogljivost kot odpornost proti izbruhu.

Preskus potopitve v vodo

Izdelek je potopljen na določeno globino za določen čas, nato pa se v notranjosti pregleda glede vdora vlage. Ta preskus identificira točke mikro puščanja, ki morda ne bodo povzročile zaznavnih mehurčkov pri testiranju statičnega zračnega tlaka, vendar bodo omogočile infiltracijo vode v dejanskih pogojih potopitve.

Test porušitve šiva

Destruktivni test, ki meri tlak, pri katerem pride do okvare zvarnega območja. Razpočni tlak se primerja z minimalno specifikacijo izdelka; rezultati pod specifikacijo kažejo na težavo s parametrom procesa, ki jo je treba diagnosticirati in popraviti, preden se proizvodnja nadaljuje. Razpočno testiranje se običajno uporablja za vzorčne nize iz vsake proizvodne serije in ne za posamezne enote.

Cold Flex Test

Zvarne cone, ki se dobro obnesejo pri sobni temperaturi, lahko postanejo krhke točke odpovedi pri nizkih temperaturah, zlasti če formulacija materiala ali parametri hlajenja niso optimizirani za uporabo v hladnem vremenu. Osebe pri testiranju hladnega upogibanja varijo vzorce na ponavljajoče se upogibanje pri temperaturah do -20 °C ali -30 °C, s čimer preverijo, ali šiv ohranja celovitost v toplotnih in mehanskih pogojih uporabe na terenu v hladnem vremenu.

Preizkus pospešenega preperevanja

UV-sevanje, visoka vlažnost in kroženje izpostavljenosti fiziološki raztopini se uporabljajo za simulacijo večletne uporabe morja v skrajšanem laboratorijskem času. Ta test se uporablja za vzorce zvarnih območij in ne za celotne izdelke ter ocenjuje adhezijo TPU prevleke, vzdržljivost zvarnih vezi in dimenzijsko stabilnost pod dolgotrajnimi okoljskimi obremenitvami.

9. Običajne uporabe RF varjenih izdelkov

Vodotesna oprema za uporabo na prostem

• Potopne suhe vreče (zgornji del in zapiranje na zadrgo)
• Vodotesni nahrbtniki in športne torbe
• Torbice za kajak in rafting
• Motoristične torbe in nepremočljive torbe

Mehki hladilniki in izolirani nosilci

• Neprepustni mehki hladilni nahrbtniki
• Hladilne torbe za morske ribe
• Hladilniki za transport medicinskih vzorcev in cepiv
• Komercialne vreče za dostavo v hladni verigi

Industrijski in taktični izdelki

• Napihljiva zunanja zavetja in strukture
• Vodotesni pokrovi in ​​kovčki za opremo
• Vojaške taktične suhe vreče
• Vodoodporna medicinska embalaža in zadrževanje
