Znotraj laboratorija Sealock: udarni tester nihanja prtljage (XE-I09BA)

Skoraj vsaka katastrofalna okvara torbe, za katero kupec sliši, se začne na istem mestu: na točki, kjer se trak, ročaj ali D-obroč sreča s ploščo ohišja. Tkanina se redko raztrga na sredini. Zadrge se redko razcepijo po verigi. Kar odpove, je sidro – nekaj kvadratnih centimetrov zvarjene zaplate, palice ali zanke iz tkanine, ki mora celotno težo naložene vreče tisočkrat prenesti v prožno steno pri obremenitvah, ki niso nikoli enakomerne in nikoli predvidljive. Zato je statični test vleke, ne glede na impresivno število, ki ga ustvari, slab napovednik donosov polja. Spoj, ki preživi en sam poteg s težo 80 kg, lahko še vedno odpove pri 400 ciklih dinamičnega sunka z maso 8 kg, ker sta utrujenost in konična moč različni fiziki.

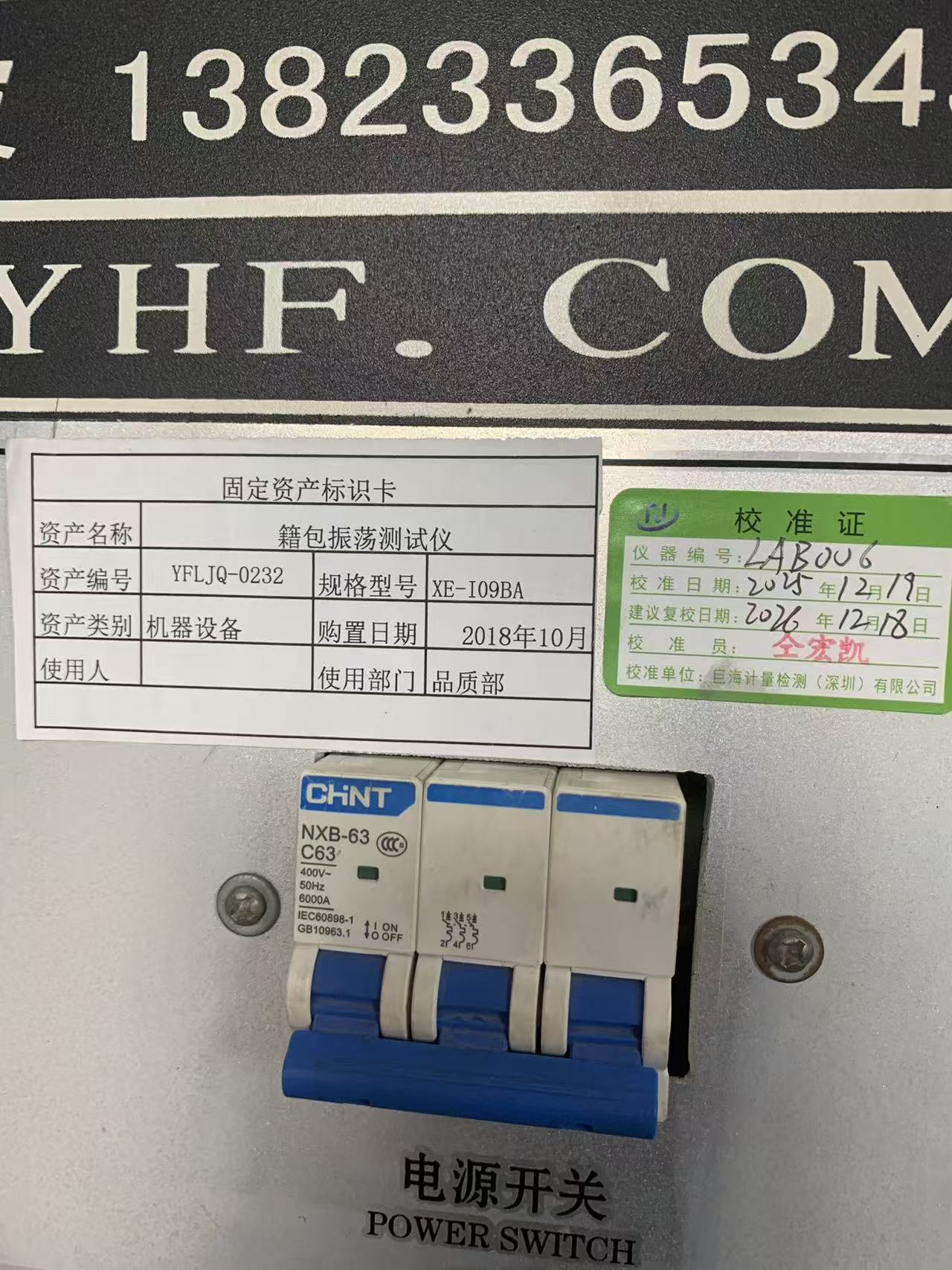

Stroj, ki ločuje ta dva svetova v našem laboratoriju, je udarni tester oscilacije prtljage — sredstvo YFLJQ-0232, model XE-I09BA, številka instrumenta LAB-006, v uporabi v našem oddelku za kakovost od oktobra 2018 in nazadnje zunanje kalibriran 19. decembra 2025, s ponovnim kalibriranjem do 18. decembra 2026. Interno deluje po standardnem operativnem postopku. YFL-WI-PZ-03, revizija A/0, z dne 28. decembra 2023. Ta članek opisuje, kaj stroj dejansko počne, zakaj je test pomembnejši za visokofrekvenčno varjene nepremočljive torbe kot za običajno šivano prtljago in kaj naj zahteva vodja nabave, ko na dobaviteljevem specifikacijskem listu vidi "preizkušeno udarno nihanje".

Kaj pravzaprav pomeni "vpliv nihanja".

Preizkus je varljivo preprost za opis in ga je zelo težko dobro opraviti. Vreča se naloži na določeno težo, nato pa se obesi na stroj s katero koli komponento, ki jo pregledujemo – en sam zgornji ročaj, par naramnic, zanka za vleko, popolnoma iztegnjen ročaj vozička. Udarna glava dvigne naloženo vrečo z določenim gibom in jo nato sprosti. Gravitacija naredi ostalo. Vreča pade in dušilni vzmetni sklop na vrhu glave absorbira in nato vrne energijo padca, tako da primerek ne pade samo enkrat, ampak ga požene v neprekinjeno dviganje in spuščanje. Vsak cikel pošlje udarni val navzdol po traku in v sidrišče, nato pa ga popolnoma razbremeni. Naloži, udari, razbremeni, ponovi.

Kitajski standard metode lahke industrije, ki to formalizira, QB/T 2922-2018Kovček in torba – Preskusna metoda za udarce pri stresanju, opisuje načelo kot obremenitev torbe z določeno težo, dvigovanje za ročaj, naramnico ali popolnoma iztegnjen ročaj vozička z nastavljenim gibom, pustite, da prosto pade pod gravitacijo, in uporabo vzmeti za absorbiranje in sprostitev energije udarca, tako da torba doživi ponavljajoče se udarce in nihanje — s čimer se preizkusi vzdržljivost ročaja, traku, ročaja vozička in telesa pri udarcih. Naprava je natančno določena: skupna masa spodnjega priseska, zgornjega dušilnega bloka, udarne palice in standardnega vpenjala je 8,1 ± 0,2 kg, enosmerni hod je 150 ± 5 mm, sklop za dušenje hrupa na zgornjem prisesku pa zagotavlja vzmetno silo 110 ± 10 N, ko je stisnjen poravnan. Krmilni sistem mora omogočati prilagoditev stopnje udarca, omogočati nastavitev in beleženje števila ciklov in mora samodejno ustaviti stroj, če vzorec med preskusom pade.

Zadnja klavzula je pomembnejša, kot je videti. Samodejna zaustavitev ob padcu vzorca ni priročna funkcija – zaradi tega je štetje ciklov veljavna podatkovna točka. Če se trak strga v ciklu 612 in stroj še naprej udarja po praznem vpenjalu, dokler ne doseže prednastavljenih 1.500, poročilo ne pravi nič uporabnega. Ker se stroj ustavi v trenutku ločitve, odčitavanje števcajevzdržljivost tega sklepa.

Stroj v našem nadstropju

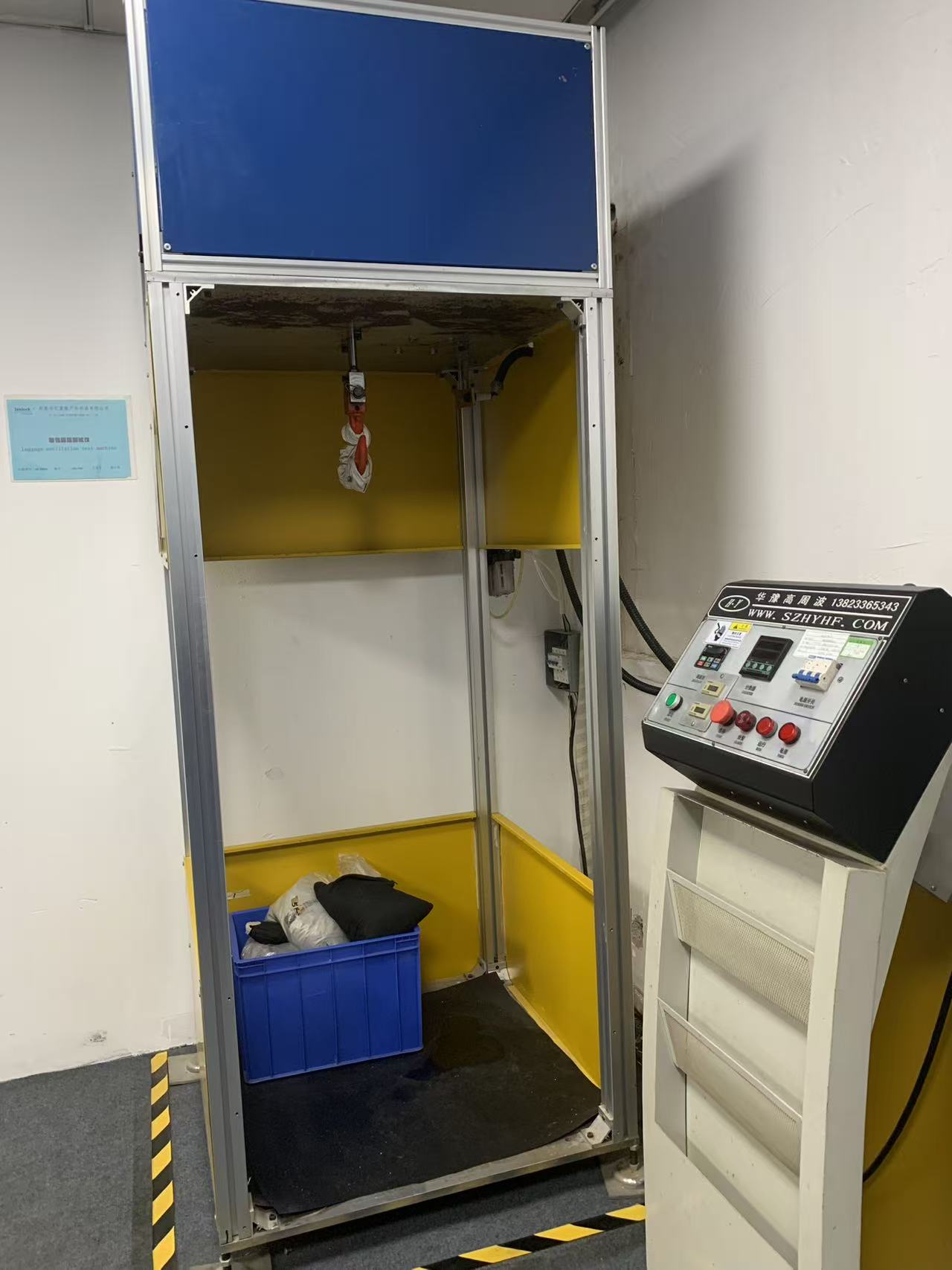

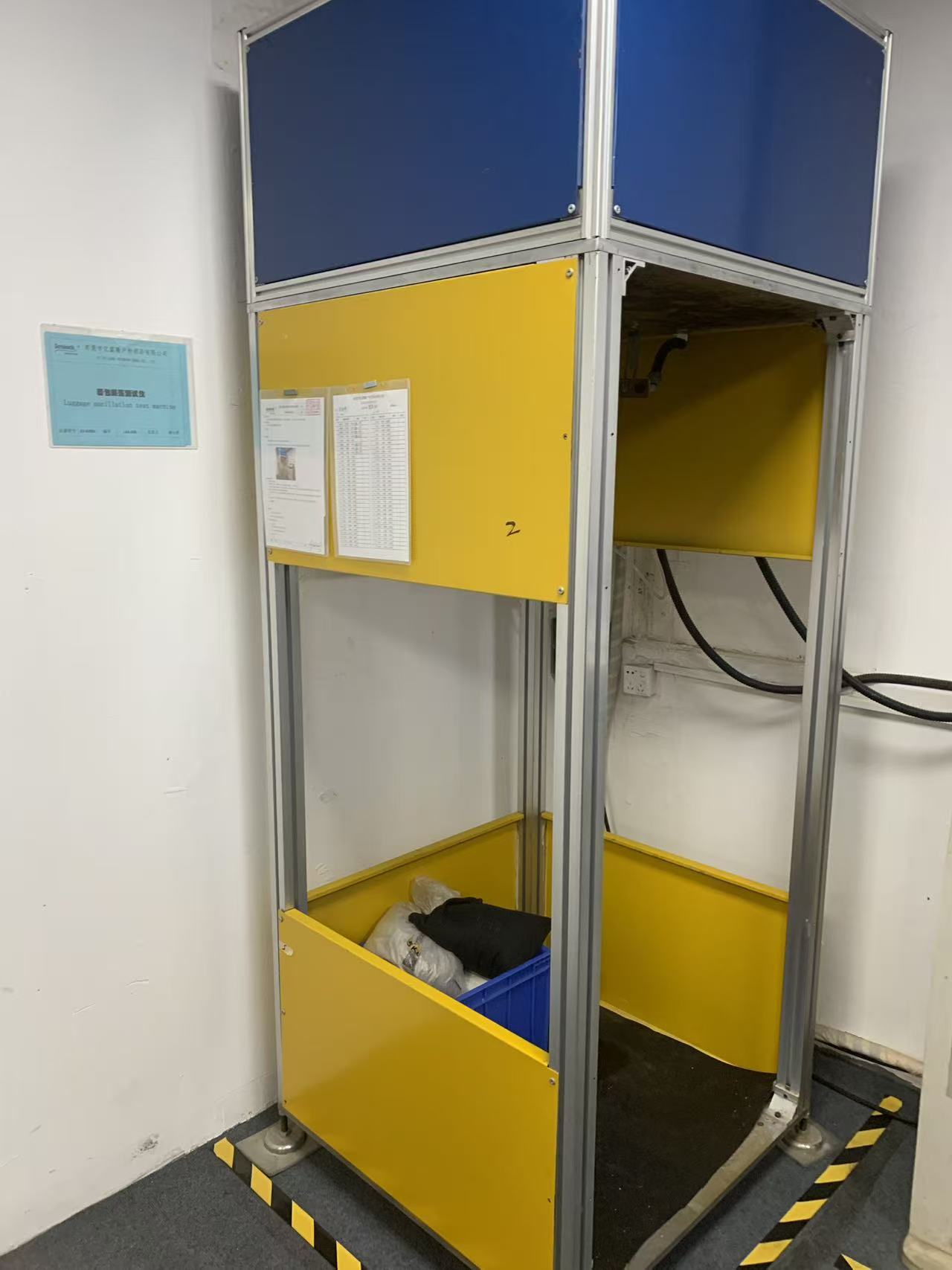

Našo enoto je zgradil izdelovalec visokofrekvenčne opreme iz Shenzhena in namerno ni glamurozna. Preskusna komora je okvir iz ekstrudiranega aluminija z rumenimi in modrimi ploščami za polnilo, odprt na delovni strani, podložen s težko gumijasto podlogo, ki preprečuje odboj. Udarna glava visi z zgornjega prečnega nosilca; pod njim je vzorec in v zaboju na dnu kalibrirane vreče s peskom, ki jih uporabljamo za doseganje nazivne preskusne obremenitve vreče. Vrata na tečajih zaprejo delovno stran pred začetkom vožnje, ki je edina stvar, ki stoji med operaterjem in 20 kg vrečo, ki potuje s hitrostjo.

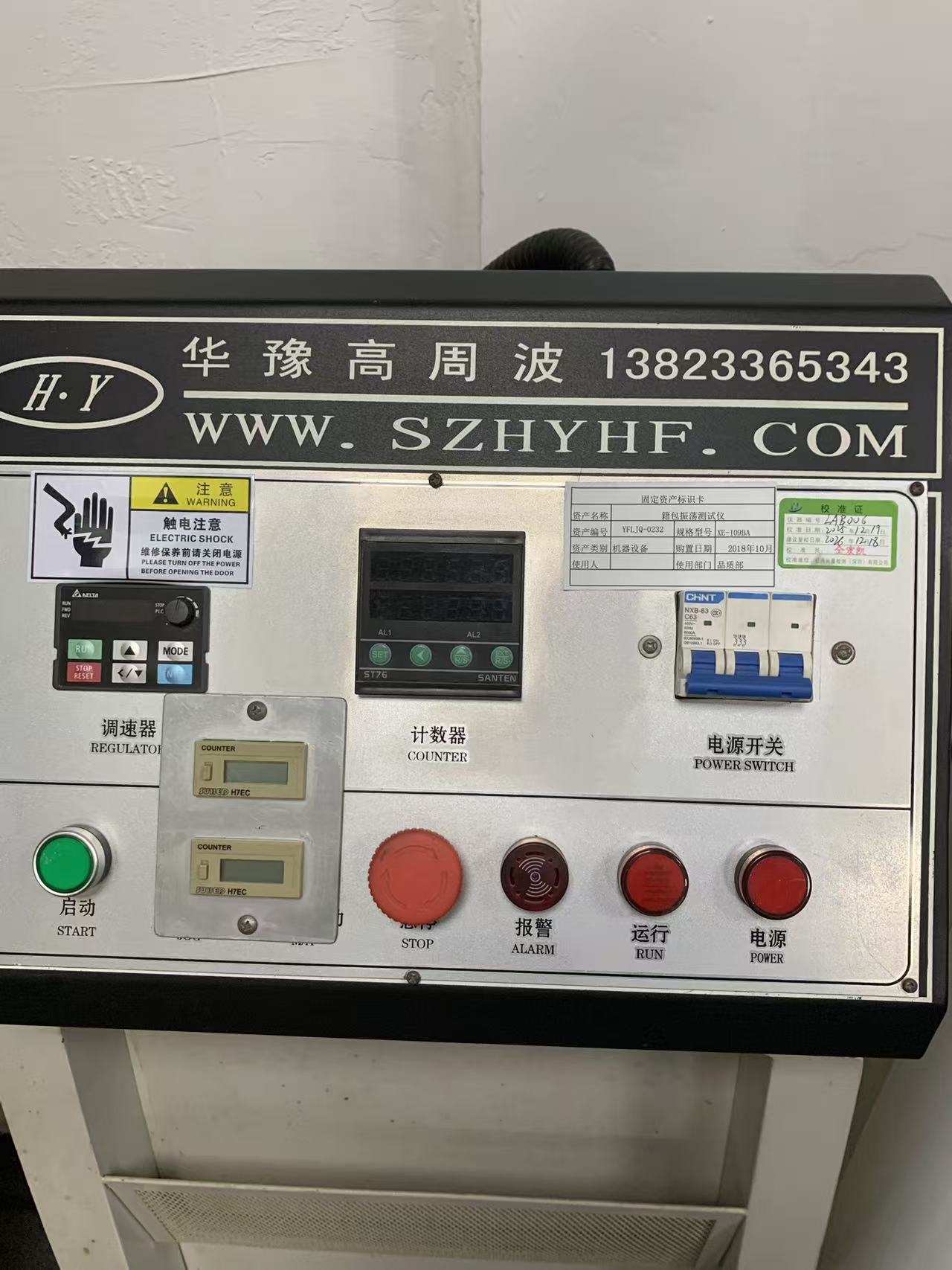

Kontrolni podstavek je zunaj kletke. Njegova postavitev vam natančno pove, kako poteka test: frekvenčni pogon Delta na levi deluje kot regulator hitrosti, digitalni števec SANTEN ST76 z dvema alarmnima kanaloma je v sredini, dva elektromehanska števca FUJI H7EC beležita kumulativne cikle neodvisno od programabilnega in tripolni odklopnik CHNT NXB-63 C63 z nazivno napetostjo 400 V, 50 Hz s 6.000 A prekinitveno zmogljivostjo skrbi za vhodno moč. Pod njimi so gumb za zagon, prevelika gobasta glava za zaustavitev v sili ter indikatorji alarma, delovanja in napajanja.

Podvojeni števci so tam z razlogom. Programabilni števec je tisto, kar ustavi stroj pri ciljnem ciklu; mehanski števci zbirajo življenjske cikle na stroju in omogočajo navzkrižno preverjanje, če kdo dvomi, ali je bil postopek ponastavljen med preskusom. Ko zunanji revizor stranke vpraša, kako vemo, da poročilo odraža celoten potek, je to odgovor, na katerega kažemo.

Kako ga vodimo: SOP YFL-WI-PZ-03

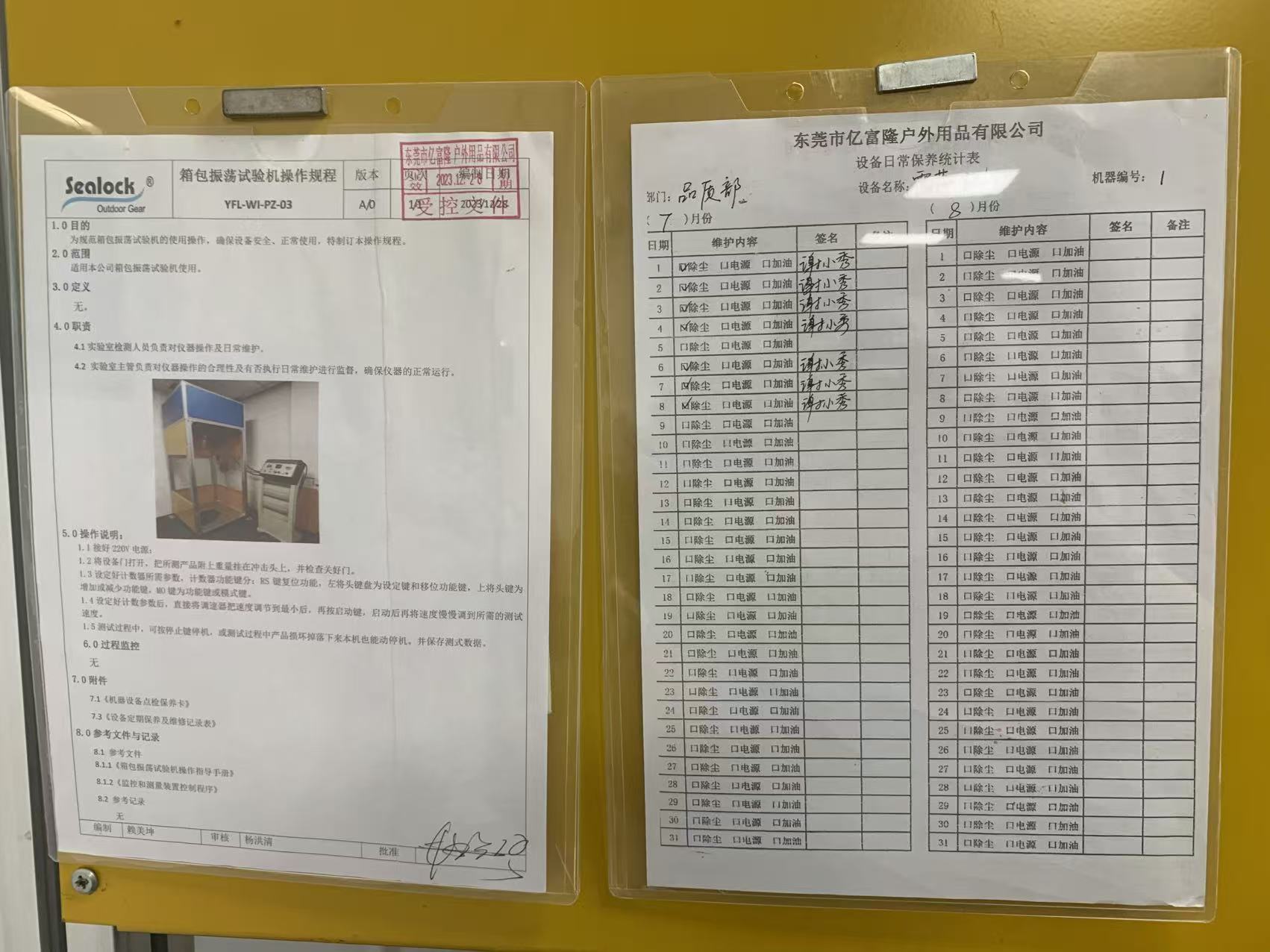

Nadzorovani postopek, objavljen na stroju, je kratek in vsak stavek v njem obstaja zato, ker se je nekdo nekoč zmotil.

Upravljavec priključi napajanje 220 V, odpre vrata komore, obesi vzorec — že naložen na nazivno težo — na udarno glavo z uporabo ustreznega vpenjala in potrdi, da so vrata pravilno zaprta, preden se kar koli premakne. Števec se nato programira: tipka za ponastavitev izbriše prejšnji zagon, tipki shift in increment nastavita ciljno število ciklov, tipka mode pa izbere funkcijo štetja. Šele ko je cilj nastavljen, operater obrne regulator hitrosti na najnižjo vrednost, pritisne zagon in nato počasi dvigne hitrost do zahtevane preskusne stopnje. Začetek pri hitrosti je prepovedan, ker nenaden prvi udarec povzroči šok, ki ga standard nikoli ni predvidel, in lahko povzroči lažno zgodnjo odpoved na vpenjalu in ne na preskušanem spoju.

Med delovanjem lahko operater kadar koli ustavi stroj s tipko za zaustavitev. Če se vzorec zlomi in pade, se stroj sam ustavi. Testni podatki se nato zabeležijo. SOP dodeljuje delovanje in redno vzdrževanje laboratorijskemu inšpektorju, nadzor obojega pa laboratorijskemu nadzorniku, podprt pa je z dnevnim dnevnikom vzdrževanja – odstranjevanje prahu, preverjanje napajanja, mazanje – ki se odpisuje iz dneva v dan.

Število obremenitev in ciklov: kakšne bi morale biti številke

Standard metode določa, kako stresati vrečko; standard izdelka določa, kako močno in kako dolgo. Za prenosne torbe je QB/T 1333-2018Torbica in nahrbtnik, ki nastavi preskusno obremenitev glede na prostornino telesa torbe in ne glede na specifikacijo izdelka, kot je to storila prejšnja izdaja iz leta 2010, in ki ocenjuje samo naramnico, kjer si en sam ročaj in naramnica delita prekrivajoče se šivano območje. Običajno komercialno testiranje poteka do 400 ciklov na dvojnih naramnicah pod določeno obremenitvijo 6 kg, pri čemer so ročaji ocenjeni glede na lastno kombinacijo obremenitve in cikla.

Štiristo ciklov je tla, ne strop, in umerjen je na vsakodnevno ročno torbico, ne pa na 60-litrsko suho torbico, ki jo bomo desetletje metali na krov čolna. Naša notranja zahteva za obremenitev je 1.500 ciklov in več, za ekspedicije in pomorske programe pa izvajamo bistveno višje štetje pri obremenitvah, ki so določene glede na nazivno zmogljivost vreče in ne glede na standardno prostorninsko tabelo. Ko naročnikov lastni protokol določa drugačno kombinacijo – težja obremenitev pri manj ciklih za simulacijo ravnanja s prtljago ali manjša obremenitev pri veliko večjem številu za simulacijo vožnje na delo – stroj preprosto vzame te številke. Hitrost, obremenitev in ciljni cikel nastavi operater, kar je bistvo lastnega instrumenta namesto nakupa zunanjih testnih rež.

Zakaj je ta test drugačen za varjene nepremočljive vrečke

Tukaj se tovarna nepremočljive opreme razlikuje od običajne tovarne prtljage. Na sešiti torbi je sidro naramnice zanka iz tkanine, ujeta v šiv in ojačana z zaponko. Način napake je odrgnina sukanca in postopno iztekanje šiva, kar se naznani: šivi se zrahljajo, zanka se nagne, kupec to opazi, preden jo spusti.

Na visokofrekvenčno varjeni vreči sploh ni šivov na sidru ali pa so šivi dekorativni in dejanska pot obremenitve poteka skozi privarjen obliž, pritrjen na TPU ali PVC stran ohišja. Ta sklep odpove zaradi luščenja, ne zaradi odrgnine, odpoved luščenja pa je tiha in nenadna. Zvar, ki je bil nekoliko hladen – nezadostno zadrževanje, onesnažena površina, matrica, ki se je za delček milimetra odmaknila od vzporednice – bo udobno opravil statični preskus vlečenja in se nato razslojil na robu zaplate nekje med ciklom 300 in ciklom 900, ker je vsak cikel nihanja na istem vodilnem robu spoja.

To je napaka, ki ustvarja ocene, ki jih prepozna vsak vodja kategorije: torba, ki je bila dobro eno sezono, nato pa se je "pašček pravkar snel z torbe", za seboj pa je ostal čist, neporabljen obris zaplate. Prav tako je, kar je pomembno, ahidroizolacijookvara in ne le slaba trdnost, saj delno odluščena zaplata odpre pot puščanja skozi material obraza, veliko preden se popolnoma loči. Vreča lahko začne prepuščati vodo na ramenskem sidru, medtem ko še vedno odlično prenaša tovor.

Zato sta tester oscilacij inračunalniški tester nateznosti in luščenjase berejo skupaj in ne ločeno. Preizkušanje luščenja nam poda statično trdnost spoja zvarjenega šiva v kilogramih glede na našo notranjo tabelo materialov; testiranje nihanja nam pove, ali ta vez preživi dinamično, ponavljajočo se obremenitev enega roba v geometriji, ki jo bo dejansko videla med uporabo. Zvar je lahko močan in še vedno slab na obremenitev, če se geometrija zaplate lušči v enem kotu. Šele drugi test ga najde.

Kaj gledamo, ko se tek konča

Štetje zaključenega cikla je pogoj za prehod, ne rezultat za uspeh. Ko se števec ustavi, se vzorec spusti in se pregleda glede na pisni kontrolni seznam: ni ločitve ali je delna ločitev ročaja, traku ali zaplate sidra; brez razslojevanja ali dviganja na robu katere koli varjene ojačitve; brez lomljenja, deformacije ali pokanja zaponk, drsnikov, D-obročev ali trigliderjev; ni pretrganja niti pri nobenem ojačevalnem šivu; brez popačenja plošče karoserije okoli točke obremenitve; in pri torbah s sistemom vozička ročaj, ki se še vedno gladko izteguje in umika ter pozitivno zaskoči.

Vse, kar ni ločitev, se še vedno posname. Rob zaplate, ki se je dvignil za dva milimetra pri 1.500 ciklih, je vreča in neuspešen proces, ki se vrača k inženirstvu kot težava parametra varjenja, namesto da bi bila odpisana. Če je test uničujoč ali je osebek označen, je vzorec v karanteni in se ne vrne v zalogo, primerno za prodajo.

Kje se nahaja v širši verigi QC

Noben posamezen instrument ne certificira vrečke. Tester oscilacij pokriva vzdržljivost dinamične obremenitve na sidriščih in se predaja v vse smeri:preizkuševalnik življenjske dobe z zadrgozapira 3.000 ciklov pod velikostjo primerno bočno in vzdolžno obremenitvijo; thetester obrabeintester barvne obstojnosti na drgnjenjeobravnavo vzdržljivosti površine in končnega prenosa; theprogramabilna komora za temperaturo in vlažnostpostara material s cikli vročega-vlažnega in pod ničlo, preden se ponovno preverijo mehanske lastnosti. Nato gre celoten sklop na dve uri ali več preskusov popolne potopitve v vodo za potopne izdelke ali preskus močnega dežja in vodnega curka za izdelke, ki so odporni na dež in ne na potopitev.

Teče testiranje oscilacijpopodnebno staranje je eno bolj razkrivajočih zaporedij, ki so na voljo kupcu, in ga je vredno izrecno navesti. Spoji z lepilom in nekatere vrste TPU folije izgubijo pomembno moč lupljenja po dvainsedemdesetih urah izpostavljenosti vročemu in vlažnemu. Sidro s trakom, ki preživi 1500 ciklov novega in 600 ciklov po staranju, vam pove nekaj, česar ne bo nikoli noben preizkus pri sobni temperaturi.

Kaj naj kupci zahtevajo

"Preizkušeno nihanje" na specifikacijskem listu ne pomeni nič brez štirih številk za njim: obremenitev v kilogramih, število ciklov, testirana komponenta in merila sprejemljivosti. Vprašaj za vse štiri. Vprašajte, ali je bilo štetje doseženo ali se je naprava predčasno ustavila. Vprašajte, ali je bila torba preizkušena nova ali po kondicioniranju okolja. Posebej za varjene izdelke se vprašajte, ali je pregled po preskusu vključeval dviganje robov na varjenih ojačitvenih zaplatah, saj bo dobavitelj, ki pregleduje samo ločitev, poročal o prehodu na vrečko, ki se je že začela luščiti.

Za programe OEM in ODM te parametre skupaj nastavimo v razvojni fazi, izvajamo jih na prvih izdelkih, preden je orodje zamrznjeno, in jih ponavljamo med proizvodnjo. Kadar se zahteva lastni protokol blagovne znamke ali laboratorijsko poročilo tretje osebe, interni podatki postanejo predhodni pregled: težavo raje najdemo v ciklu 700 na lastnem nadstropju kot v poročilu SGS ali QIMA tri tedne pred odpremo.

Pogosta vprašanja

Ali je preskus udarca z nihanjem enak preskusu padca?

Ne. Test padca oceni, kaj se zgodi z vrečko in njeno vsebino v enem samem nenadzorovanem udarcu ob trdo površino. Preizkušanje udarcev z nihanjem ocenjuje utrujenost na nosilnih točkah pod stotinami ali tisoči nadzorovanih ciklov obremenitve in sprostitve. Najdejo različne napake in torba lahko udobno prenese enega, medtem ko spodleti drugega.

Ali lahko ta stroj preizkusi mehak hladilnik ali suho torbo ter nahrbtnik?

ja Karkoli z določeno nosilno točko je mogoče obesiti na napeljavo - enojni ročaj za vlečenje na suho vrečo, dvojne naramnice na hladnejšem nahrbtniku, zgornji ročaj na torbici. Izdelki z mehkimi stranicami so oblazinjeni na kontaktnem območju vpenjala, tako da objemka ne odrgne traku in ne ustvari lažne okvare na oprijemu in ne na spoju.

Kakšno obremenitev je treba uporabiti, če vreča nima objavljene kapacitete?

Standard izdelka izhaja iz volumna telesa vrečke. V praksi opremo za uporabo na prostem raje testiramo pri nazivni zmogljivosti, ki jo bo blagovna znamka dejansko natisnila na lastno embalažo, plus marža, saj bo to število potrošnik obravnaval kot dovoljenje.

Ali uspešen rezultat zagotavlja, da torba ne bo odpovedala na igrišču?

Zagotavlja, da sta zasnova in postopek, kot sta bila vzorčena, prestala definiran prag utrujenosti. Trajnost na terenu je odvisna tudi od konsistentnosti proizvodnje, zato se testiranje nihanja izvaja na proizvodnih vzorcih in ne samo na zlatem vzorcu, in zakaj se parametri varjenja med postopkom spremljajo neodvisno.

Ali je oprema umerjena?

Zunanje, s strani akreditirane kalibracijske hiše, s certifikatom na stroju. Trenutni certifikat je od 19. decembra 2025, rok za ponovno kalibracijo pa je 18. december 2026. Stanje kalibracije je del vsake notranje presoje in je na voljo gostujočim strankam na zahtevo.
