Oseminštirideset ur v slani megli: Kako testiramo strojno opremo na pomorski vodotesni opremi

Suha vreča, ki je bila na čolnu dve sezoni, redkokdaj odpove, ker je tkanina popustila. Ne uspe, ker je D-obroč pobelel in se zataknil, drsnik ne teče več čisto vzdolž nepremočljive zadrge, ker je zaskočni kavelj pustil črto rje po bledi plošči ali pa je zakovica nabreknila in razklala material okoli sebe. Sol ne napada delov vrečke, o katerih proizvajalci radi govorijo. Napada majhne kovinske komponente, ki so določene pozno v razvoju, kupljene po ceni in nikoli testirane - in to na način, da funkcionalno napako spremeni v napako videza in nato v napako tesnjenja, običajno v tem vrstnem redu.

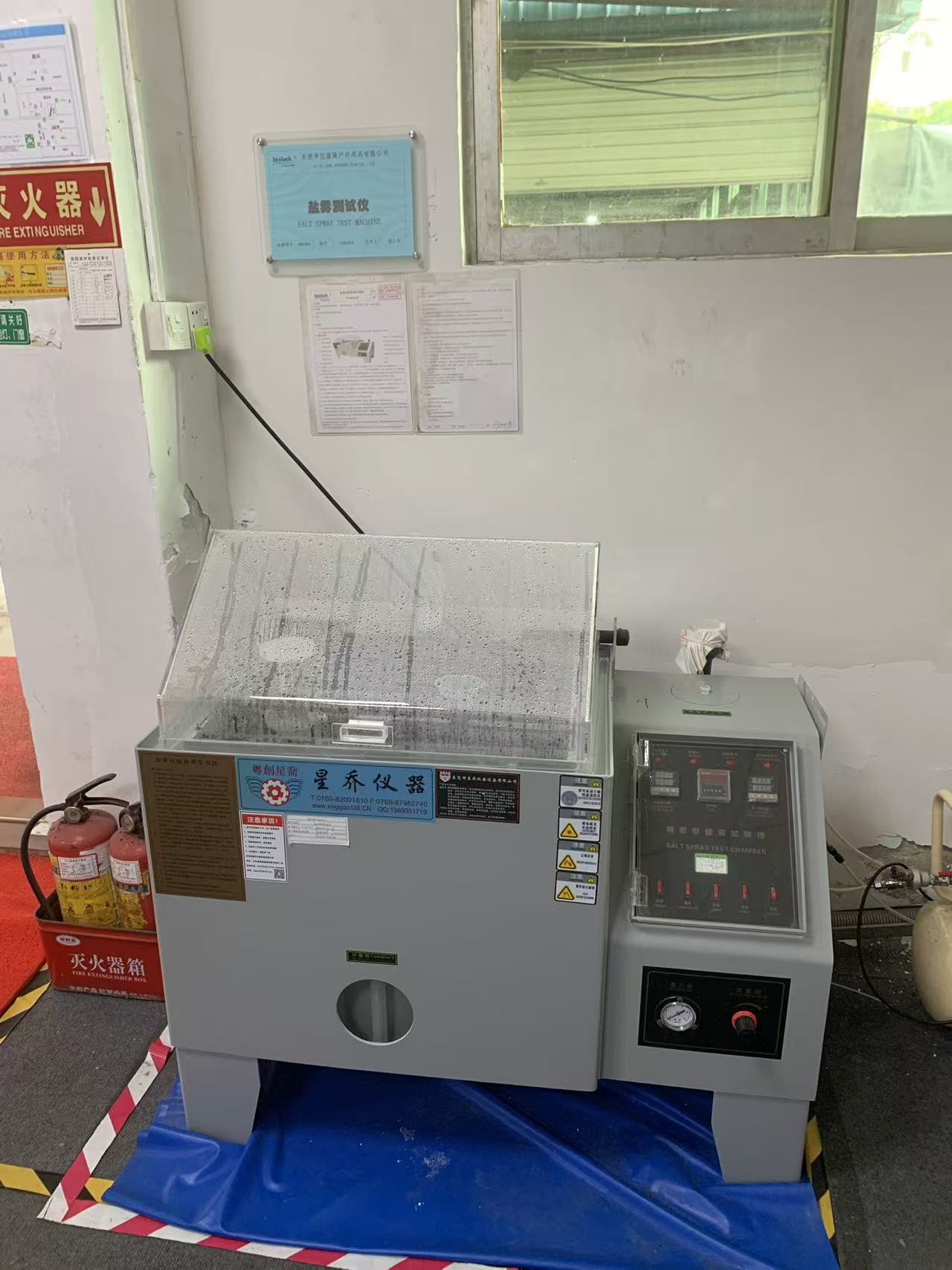

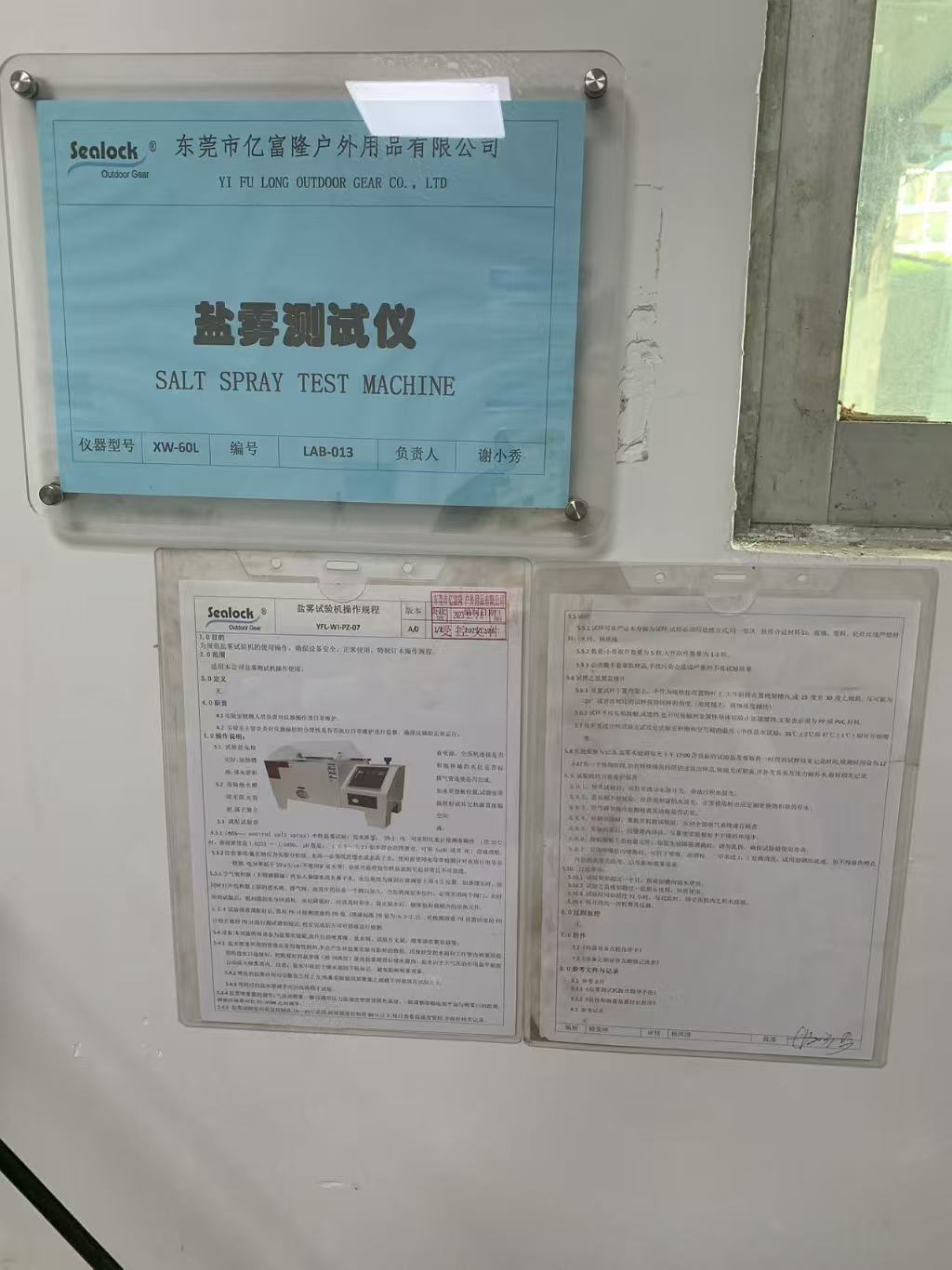

Instrument, ki to odkrije, preden to stori stranka, je komora za razprševanje soli: model XW-60L, številka instrumenta LAB-013, deluje po nadzorovanem postopku YFL-WI-PZ-07, revizija A/0, z dne 28. decembra 2023, kalibrirana zunaj 19. decembra 2025 s ponovnim umerjanjem do 18. decembra 2026. Izvaja preskus nevtralnega razprševanja soli in je najmanj dvoumen instrument v našem laboratoriju. Prevleka je zdržala določeno število ur ali pa ne.

Kaj pravzaprav je test s solnim razpršilom

Nevtralni slani sprej, običajno napisan kot NSS, je najpogosteje uporabljen pospešeni korozijski test v proizvodnji. Materiale in premaze izpostavlja neprekinjeno razpršeni solni megli pri nadzorovani temperaturi komore 35 °C z uporabo 5 % raztopine natrijevega klorida s pH med 6,5 in 7,2. Dva vodilna dokumenta sta ASTM B117 in ISO 9227, z GB/T 10125 kot enakovrednim kitajskim standardom. Megla nastaja nenehno, se usede na vzorce in odteče. Ni mokro-suhega kroženja, temperaturnih nihanj in ultravijolične komponente. Je eno samo, neizprosno stanje.

Ta preprostost je hkrati moč in omejitev metode. NSS ni simulacija morja. Nič v naravi ne zadrži komponente pri 35 °C v nasičeni slani megli brez enega samega suhega intervala, korelacija med urami v komori in leti dejanske uporabe pa je dovolj ohlapna, da noben resen laboratorij ne bo objavil pretvorbenega faktorja. Kar NSS naredi odlično, je diskriminacija. Dve pocinkani zaponki, ki sta videti enaki, staneta nekaj centov druga za drugo in prihajata od različnih dobaviteljev, se bosta čisto ločili v komori s slanim pršilom: ena kaže belo rjo pri 24 urah, druga je čista pri 72. Ta primerjava je ponovljiva, jo je mogoče braniti in je osnova, na kateri se komponenta odobri ali zavrne.

Pogoji, ki jih držimo

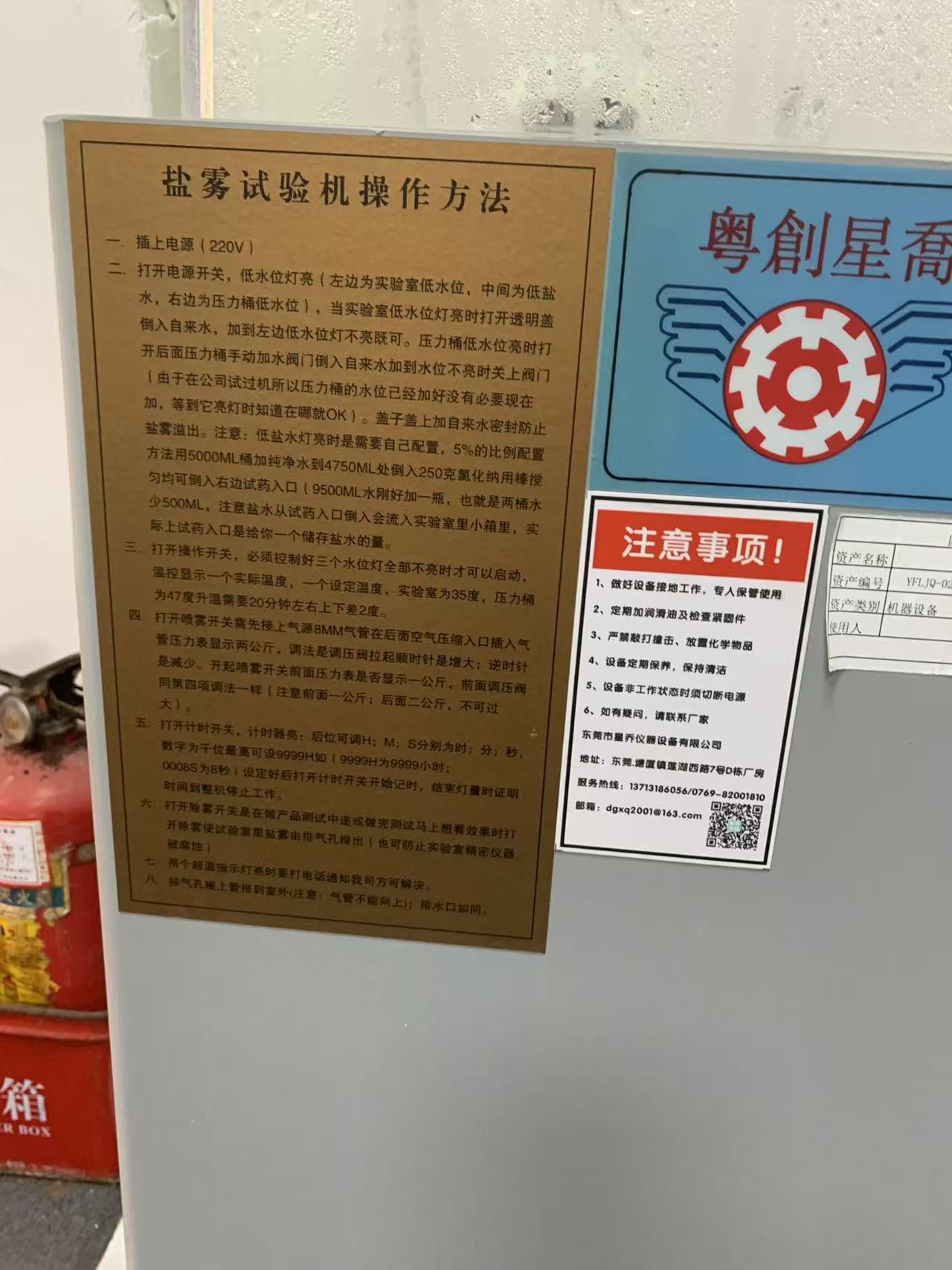

Parametri delovanja so objavljeni na samem stroju, na plošči, ki vsebuje več praktičnih podrobnosti kot večina priročnikov za opremo.

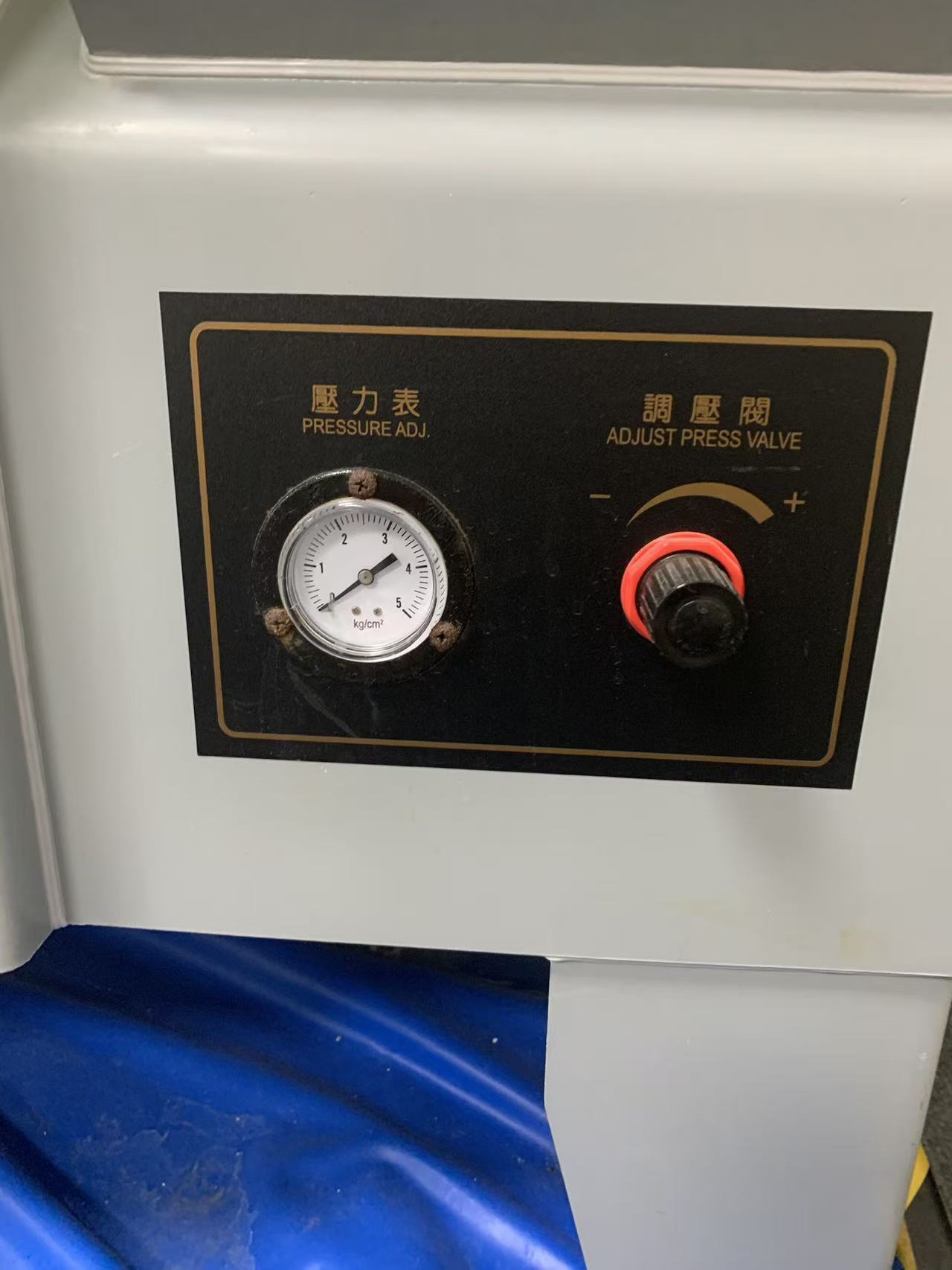

Slanico zmeša operater, ne kupi že pripravljene: 250 gramov natrijevega klorida, raztopljenega v prečiščeni vodi, dopolnimo do 4750 mililitrov v 5-litrski posodi, premešamo do enotne 5-odstotne raztopine in vlijemo skozi dovod reagenta. Komora deluje pri 35°C. Tlačni boben z nasičenim zrakom deluje bolj vroče, pri 47 °C, in traja približno dvajset minut, da doseže temperaturo; dva krmilnika na plošči neodvisno prikazujeta nastavljene in dejanske vrednosti, dvostopinjski razmik med njima pa je delovna toleranca. Stisnjen zrak vstopa skozi 8-milimetrsko linijo zadaj, regulirano na približno 2 kg/cm² zadaj in okoli 1 kg/cm² spredaj — plošča pa izrecno opozarja, da ni treba iti višje, ker previsoki tlak v razpršilniku uniči kakovost megle brez očitnih simptomov na plošči.

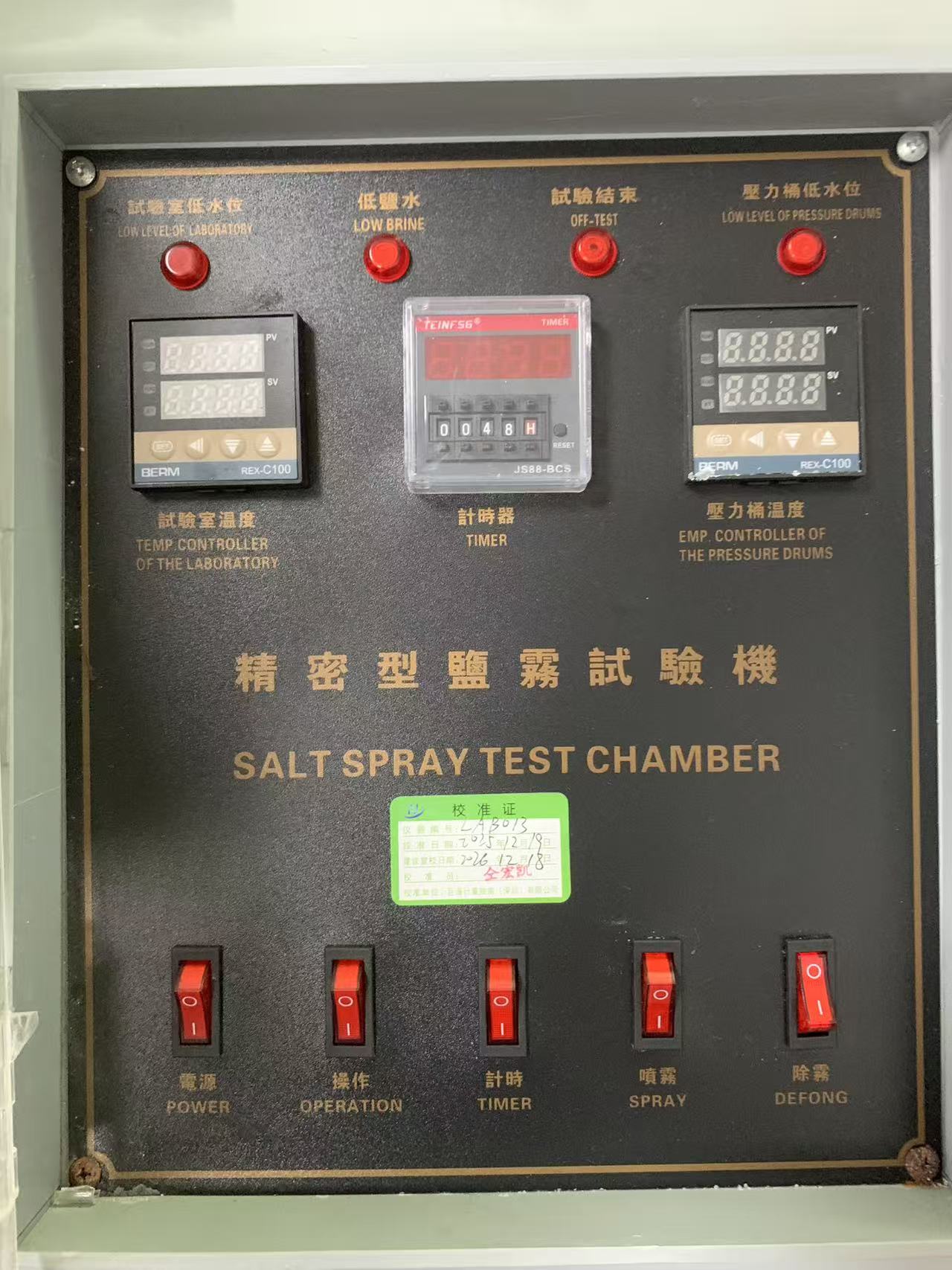

Tri nizke svetilke varujejo vodo v komori, slanico in tlačni boben, postopek pa je nedvoumen: stroja se ne sme zagnati, dokler vse tri niso temne. Zagon razpršilnika na suho ali zagon vlažilne komore brez vode poškoduje stroj in tiho razveljavi kateri koli test, ki je v teku. Časovnik sprejme do 9.999 ur in izklopi stroj ob nastavljeni točki, kar omogoča 48- ali 96-urno delovanje brez nadzora.

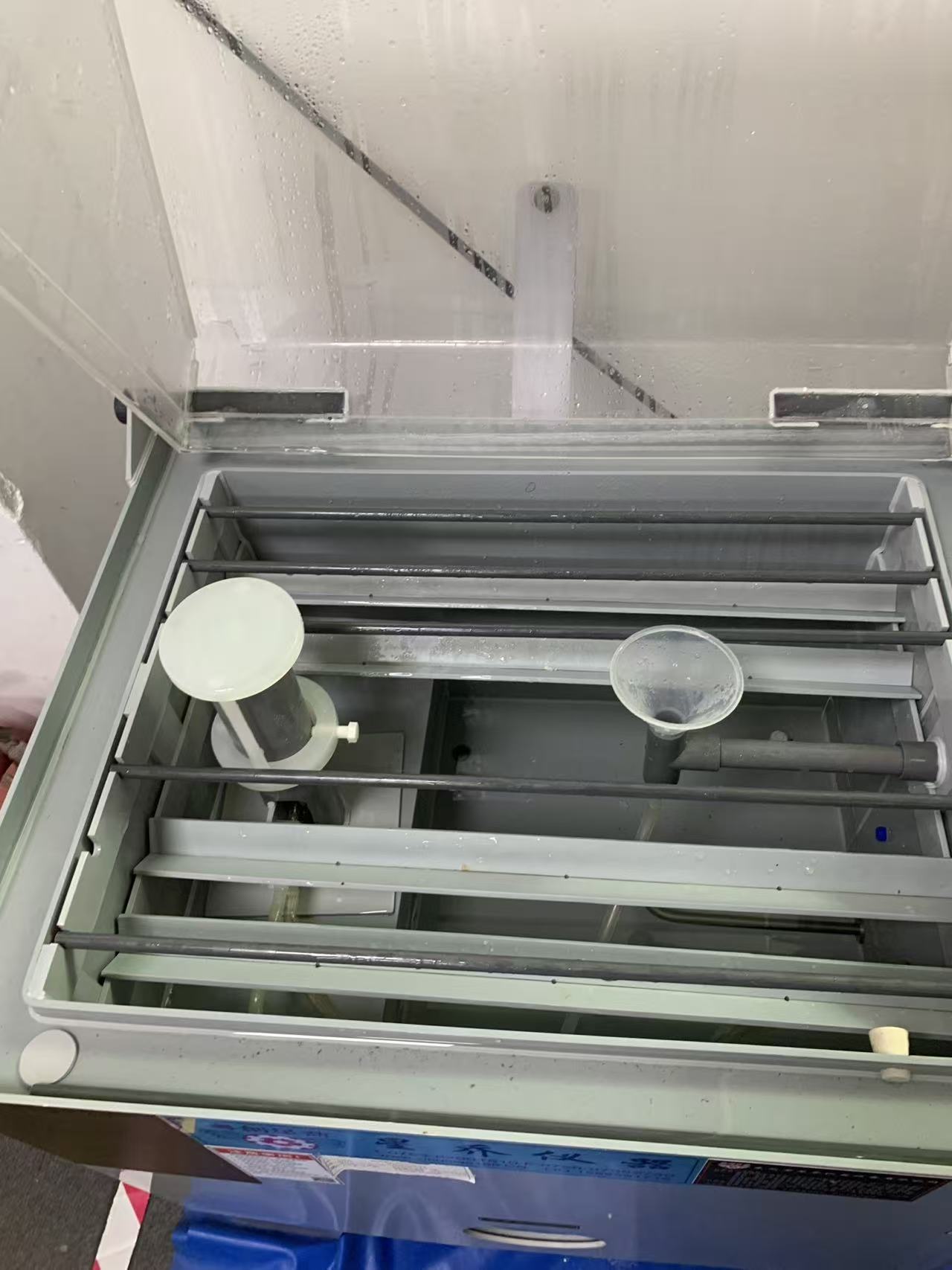

Sama kakovost megle je prej preverjena kot domnevna. Zbirni lijak in merilni valj med potekom stojita v komori, ustaljena prostornina pa se meri glede na standardno zahtevo približno 1 do 2 mililitra na 80 kvadratnih centimetrov na uro, povprečno v daljšem obdobju zbiranja. Komora, ki ima temperaturo, tlak in koncentracijo, vendar zagotavlja napačno stopnjo izpadanja, proizvaja številke, ki ne pomenijo ničesar, in lijak je edina stvar, ki jo ujame.

Kako pridejo vzorci

Namestitev ni detajl. To je večina testa.

Vzorci so nameščeni tako, da so obrnjeni proti megli in nagnjeni za približno 15 do 30 stopinj od navpičnice, tako da kondenzat odteka in ne zbira. Ravno ležeča komponenta zbira lužo koncentrirane slanice v vsaki vdolbini, kar povzroči lokaliziran napad, ki nima nobene zveze z dejansko zmogljivostjo prevleke, ampak vse s tem, kako je bila položena. Nosilci in obešala so nekovinska - steklena, plastična ali PVC -, ker kovinsko obešalo v stiku s prevlečenim vzorcem vzpostavi galvanski par in razjeda vzorec na kontaktni točki veliko prej, preden bi prevleka sama odpovedala.

Primerki se med seboj ne dotikajo in so razporejeni tako, da odtok iz enega ne more kapljati na drugega. S soljo poln kondenzat, ki nosi raztopljeni baker ali železo iz gorvodnega dela, bo napadel dolvodni del z impresivno hitrostjo in nastalo poročilo je izmišljotina. Majhne komponente gredo v nekaj kosov na serijo, tako da en sam nepravilen del ne odloča o rezultatu; veliki sklopi gredo posamično.

Ko se postopek konča, se pred odpiranjem pokrova vklopi funkcija odrositve. To prezračuje komoro skozi izpuh, namesto da bi slano meglo spustilo v laboratorij, kjer bi našli vse druge instrumente v sobi. Vredno je biti odkrit, zakaj je to pomembno: neprevidno prezračevana komora s solnim razpršilom bo počasi razjedala natančno opremo okoli sebe, škoda pa se pokaže mesece kasneje kot lebdeča kalibracija na strojih, ki jih nihče ni povezal s solnim razpršilom.

Kaj testiramo in kako dolgo

Vse kovinsko, kar gre na nepremočljivo vrečko, gre skozi to ob vhodnem pregledu: zaponke in njihovi kovinski zatiči, D-obročki in O-obročki, tridrsniki, zaskočni kavlji in karabini, zakovice in očesca, magnetna in mehanska zapirala, drsniki zadrge in poteznice ter kovinski zobje na nepremočljivih zadrgah. Strojna oprema se kvalificira po dobavitelju in po lotu, ne enkrat pri razvoju in nikoli več.

Trajanje je določeno s površinsko obdelavo in predvidenim okoljem, industrijske konvencije pa so dobro uveljavljene. Običajno modro-belo pocinkanje je običajno potrebno, da po 48 urah ni več bele rje in po 72 urah ni rdeče rje; barvno pasiviran cink vzdržuje 72 ur brez bele rje in 96 brez rdeče; črni cink na 96 oziroma 120. Komponente iz nerjavečega jekla, ki so primerne za pomorstvo, delujejo veliko dlje, na stotine ur, ocena pa poteka z oceno zaščite in videza na lestvici od 0 do 10, kjer zahtevna specifikacija zahteva oceno 9 ali več.

Za splošne izdelke za uporabo na prostem izvajamo 24 do 48 ur kot pogoj za pregled. Za programe, namenjene ribištvu, jadranju in pomorski maloprodaji – kategoriji, v kateri sedijo najzahtevnejši kupci – kvalifikacija traja dlje in merila sprejemljivosti so strožja, ker ti izdelki živijo v soli trajno, namesto da bi se občasno srečali z njo.

Ocenjevanje videza je le polovica ocene. Pri navojnih delih, tečajih in kateri koli gibljivi komponenti se delovanje preveri tudi po preskusu: del se mora še vedno zaskočiti, naviti ali premikati, ne da bi se zagozdilo ali zagozdilo. To je klavzula, ki je najpomembnejša za našo kategorijo. Drsnik zadrge, ki kaže le rahlo korozijo, vendar je razvil dovolj hrapavosti površine, da se vleče po polimernih tesnilnih ustnicah nepremočljive zadrge, ni uspel, ne glede na njegovo oceno videza, ker je na varjeni nepremočljivi vrečki zapiralo tesnilo. Zaponka, ki se trdo zaskoči po 48 urah, je garancijski zahtevek, ki čaka osemnajst mesecev.

Napaka, ki je najpomembnejša pri varjenih vrečah

Obstaja način korozije, specifičen za našo konstrukcijo, ki ga strojni pogled na razpršeno sol popolnoma zgreši.

Na visokofrekvenčno varjeno vrečo je kovinska oprema pogosto pritrjena skozi vodoodporno membrano – zakovica skozi ploščo, očesce skozi privarjen obliž, D-obroč na sidru za tkanino, pritrjenem na površino TPU. Ko ta kovina korodira, ni samo videti slabo. Produkti korozije so večji od kovine, ki jo nadomestijo, zato se korodirajoča zakovica razširi v svoji luknji in obremeni material okoli sebe, same korozijske soli pa migrirajo v vmesnik med kovino in polimerom. Ta vmesnik je tesnilni vmesnik. Kar se je začelo kot kozmetična pritožba glede zarjavele zakovice, postane počasno puščanje skozi preboj, ki je bil ob pošiljanju torbe vodotesen.

Produkti korozije tudi madeži. Krvavitev železovega oksida čez svetle varjene plošče je trajna, na bledih ali belih izdelkih pa je to najpogostejši vzrok kozmetičnega vračila v pomorskih kategorijah. Kjer obarvanje predstavlja tveganje, gredo testirani vzorci naravnost iz komore v našostandardna barvna omarica svetlobnega vira, ker sta madež, ocenjen pri osvetlitvi v delavnici, in madež, ocenjen pod D65, dve različni oceni.

Instrumenti, ki sledijo, so enako pomembni. Razjedeni drsniki gredo napreizkuševalnik življenjske dobe z zadrgotako da je možno delovno silo po koroziji izmeriti in ne oceniti na otip. Kjer to zahteva pomorski program, se strojna oprema stara vkomora za temperaturo in vlažnostpred izpostavljenostjo soli, kar je bližje resničnemu zaporedju, ki ga komponenta doživi na palubi, kot sama slana megla. In kjer je kovinska komponenta spojena in ne mehansko pritrjena, je spoj nato testiran z luščenjem natester nateznosti in luščenja, ker prodiranje soli na liniji spoja zmanjša oprijem dolgo preden postane viden.

Kaj mora kupec navesti

Specifikacija strojne opreme, ki pravi "preizkušeno s slanim pršilom", ni vredna nič. Zaradi štirih postavk je izvršljiva.

Poimenujte standard in različico — ASTM B117 ali ISO 9227, in če je slednja, katero različico, saj nevtralna, ocetna kislina in razpršena sol, pospešena z bakrom, niso zamenljivi in ​​dajejo rezultate, ki jih med seboj ni mogoče primerjati. Poimenujte trajanje v urah. Poimenujte merilo sprejemljivosti ločeno za belo in rdečo rjo ter navedite, ali je po preskusu potrebna funkcionalna verifikacija. In poimenujte, katere komponente so zajete, ker sta "strojna oprema" v specifikaciji in "strojna oprema" v seznamu materialov le redko isti seznam; pogosto se domneva, da so vključeni predvsem drsniki in poteze, pogosto pa niso.

Kupci, ki dobavljajo lastno odobreno strojno opremo, bi morali še vedno zahtevati podatke o solnem razpršilu na ravni serije in ne enkratno potrdilo. Debelina prevleke in kakovost pasivacije se razlikujeta med proizvodnimi serijami v delavnici za prevleko in komponenta, odobrena pred osemnajstimi meseci na certifikatu, ni dokaz o seriji v tem vsebniku.

Pogosta vprašanja

Ali je 48 ur slanega pršila enako določenemu številu let delovne dobe?

Ne, in vsak dobavitelj, ki ponuja pretvorbo, pretirava, kaj ta metoda zmore. Solni sprej je primerjalno in presejalno orodje: razvršča premaze med seboj in glede na določeno mejno vrednost pod enakimi pogoji. Življenje v resničnem svetu je odvisno od cikla mokro-suho, UV-ja, mehanske obrabe, navad izpiranja in temperature, od katerih v komori ni nobenega.

Ali je strojna oprema iz nerjavečega jekla odporna?

Ne. Avstenitni razredi nerjavečega jekla so dobro odporni proti splošni koroziji, vendar ostajajo občutljivi na luknjičasto in razpokano korozijo v kloridnih okoljih, še posebej, če se komponenta nasloni na tkanino ali tkanino in ostane mokra. Razred je tukaj zelo pomemben in je eno od področij, kjer specifikacija, ki preprosto pravi "nerjavno", vabi k zamenjavi.

Ali je mogoče testirati cele končne vrečke ali samo komponente?

Oboje, odvisno od kapacitete komore. Testiranje komponent pri vhodnem pregledu je tisto, kjer se sprejme večina odločitev, ker je hitrejše in izolira spremenljivko. Preizkušanje na ravni sestavljanja se izvaja, kadar gre za interakcijo – kovinsko prileganje na specifično prevlečeno tkanino ali strojna oprema v stiku z različno kovino drugje na izdelku.

Ali se testirani vzorci ponovno uporabijo?

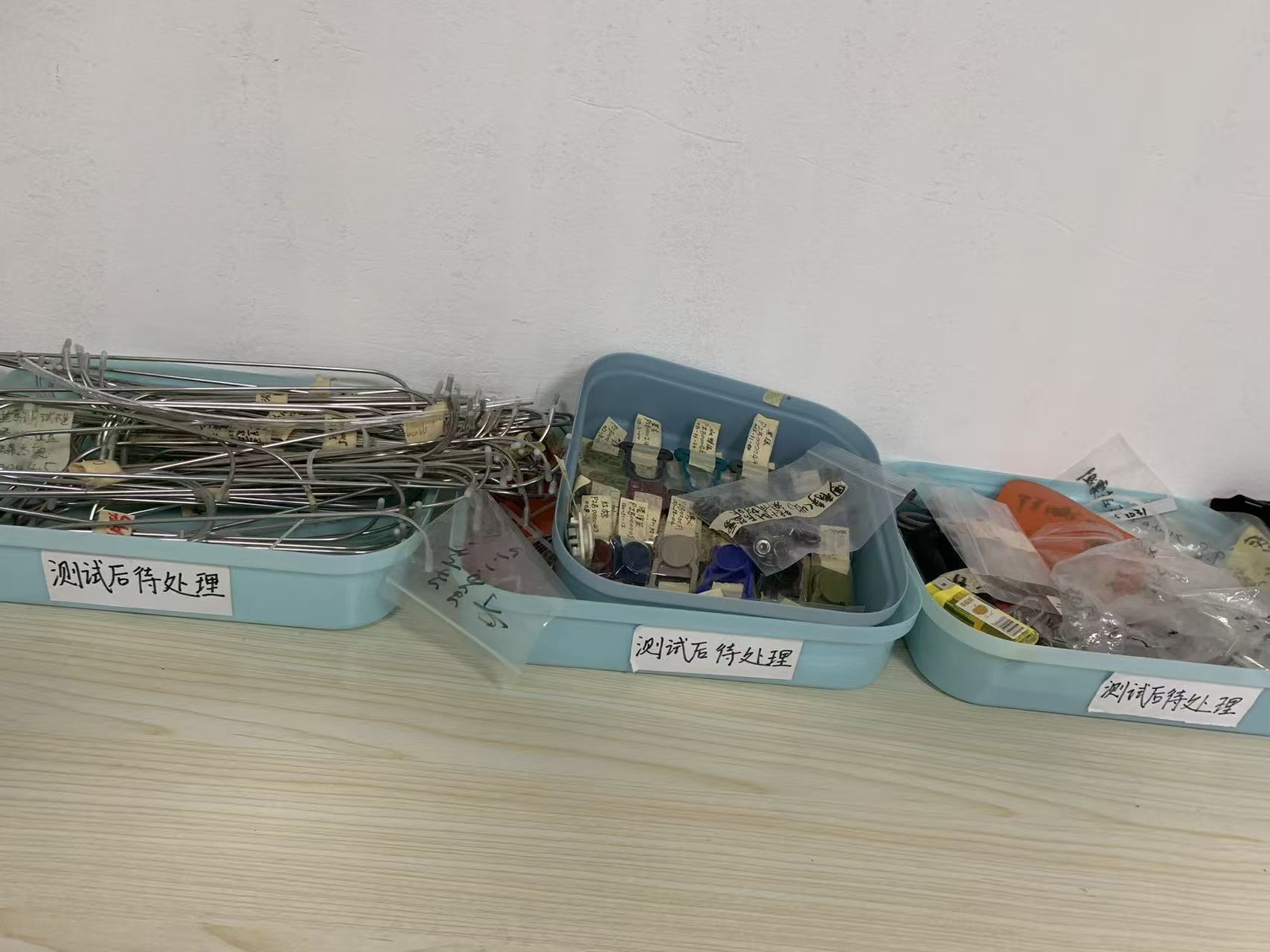

Nikoli. Slani sprej je uničujoč, ne glede na to, ali del preide ali ne, izpostavljene komponente pa so označene in zadržane za odstranitev, namesto da bi jih vrnili v proizvodno zalogo. To je standardna praksa pri našem destruktivnem testiranju in jo je mogoče revidirati.

Ali lahko naletite na lastni protokol za korozijo stranke?

ja Trajanje, koncentracija slanice, kot, stopnja sprejemljivosti in funkcionalni pregledi po preskusu so vsi določeni s postopkom in ne s strojem. Kadar protokol blagovne znamke zahteva pospešene pogoje z ocetno kislino ali bakrom, ki ne spadajo v naš interni obseg, zaženemo interno sito z nevtralnim solnim razpršilom in navedeno različico usmerimo v pooblaščeni laboratorij tretje osebe.

Kje to sedi v seriji

Solni sprej je edini test v našem laboratoriju, ki pregleda del vrečke, na katerega večina ljudi sploh ne pomisli, dokler ne preneha delovati. Blago, zvari in šivi pritegnejo pozornost; zaponka, drsnik in D-obroč odločajo, ali je izdelek v tretjem letu še uporaben. Predvsem pri pomorskih in ribiških programih so to komponente, po katerih bodo kupci ocenjevali blagovno znamko.
