Številka, ki odloča o tem, ali je zvar dejansko zvar

Četrti v nizu iz laboratorija Sealock: tester nateznosti in luščenja — in resnično poročilo z resničnimi številkami iz torkovega jutra v juniju

DONGGUAN, Kitajska — [dan meseca], 2026— Vse, kar gradi to podjetje, temelji na eni trditvi: da se bosta dva kosa prevlečene tkanine, spojena z visokofrekvenčnim varjenjem, ves čas življenjske dobe izdelka obnašala kot en kos materiala. Vsaka suha vreča, vsak hladilnik, vsaka napihljiva boja je ta trditev, ponovljena nekaj stokrat okoli šiva.

To je trditev, ki je ne morete preveriti z ogledom. Popoln zvar in robni zvar sta od zunaj videti enaka — razlika se pokaže šele mesece pozneje, ko se robni zvar začne luščiti v rokah stranke. Zato stroj v tem članku obstaja in zakaj je od vsega v našem laboratoriju tisti, ki najbolj neposredno meri, ali naš osnovni proces deluje.

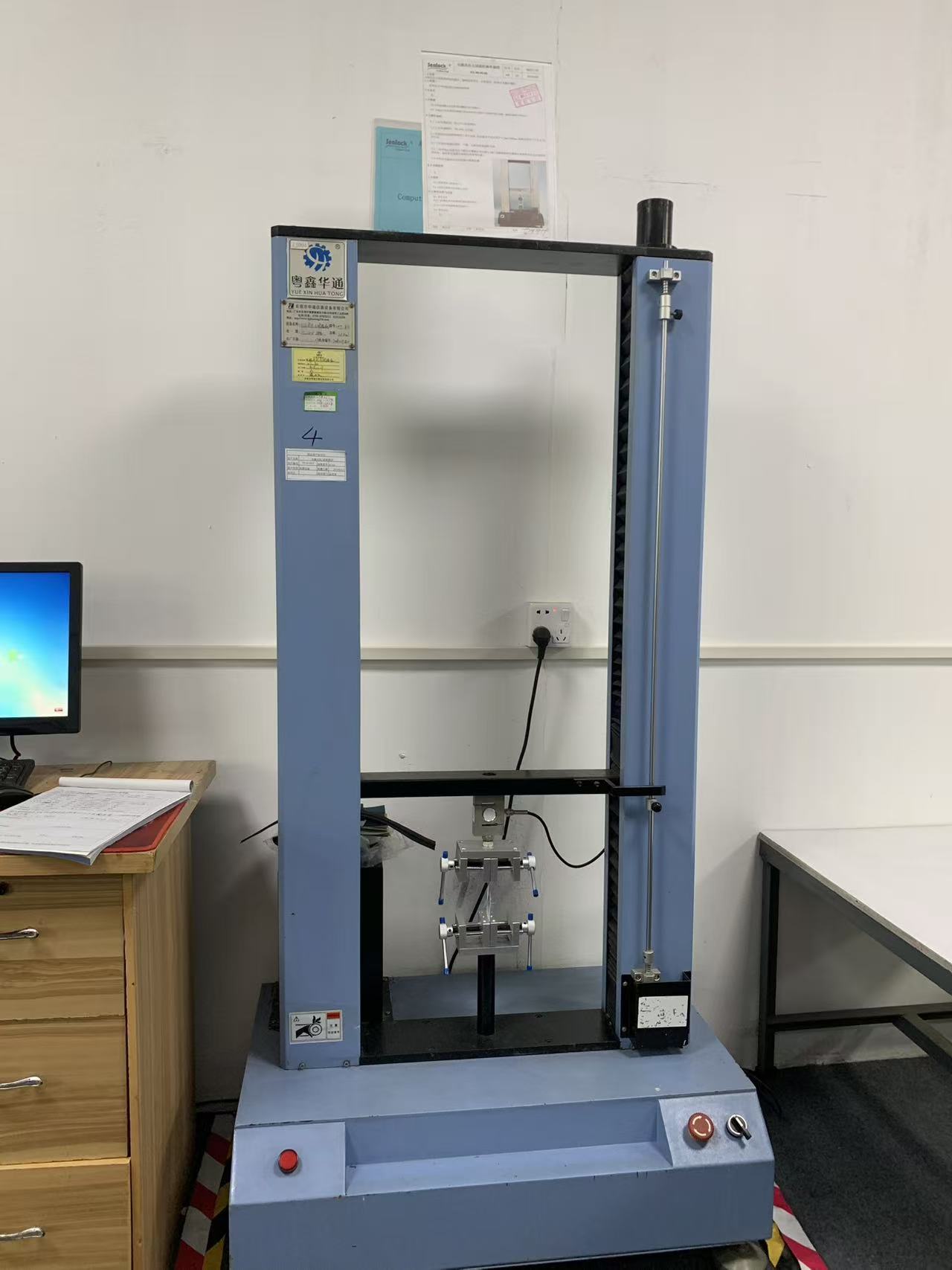

Razmakne zvar in vam natančno pove, kako zelo se je bilo treba potruditi.

Kaj dejansko meri moč lupljenja

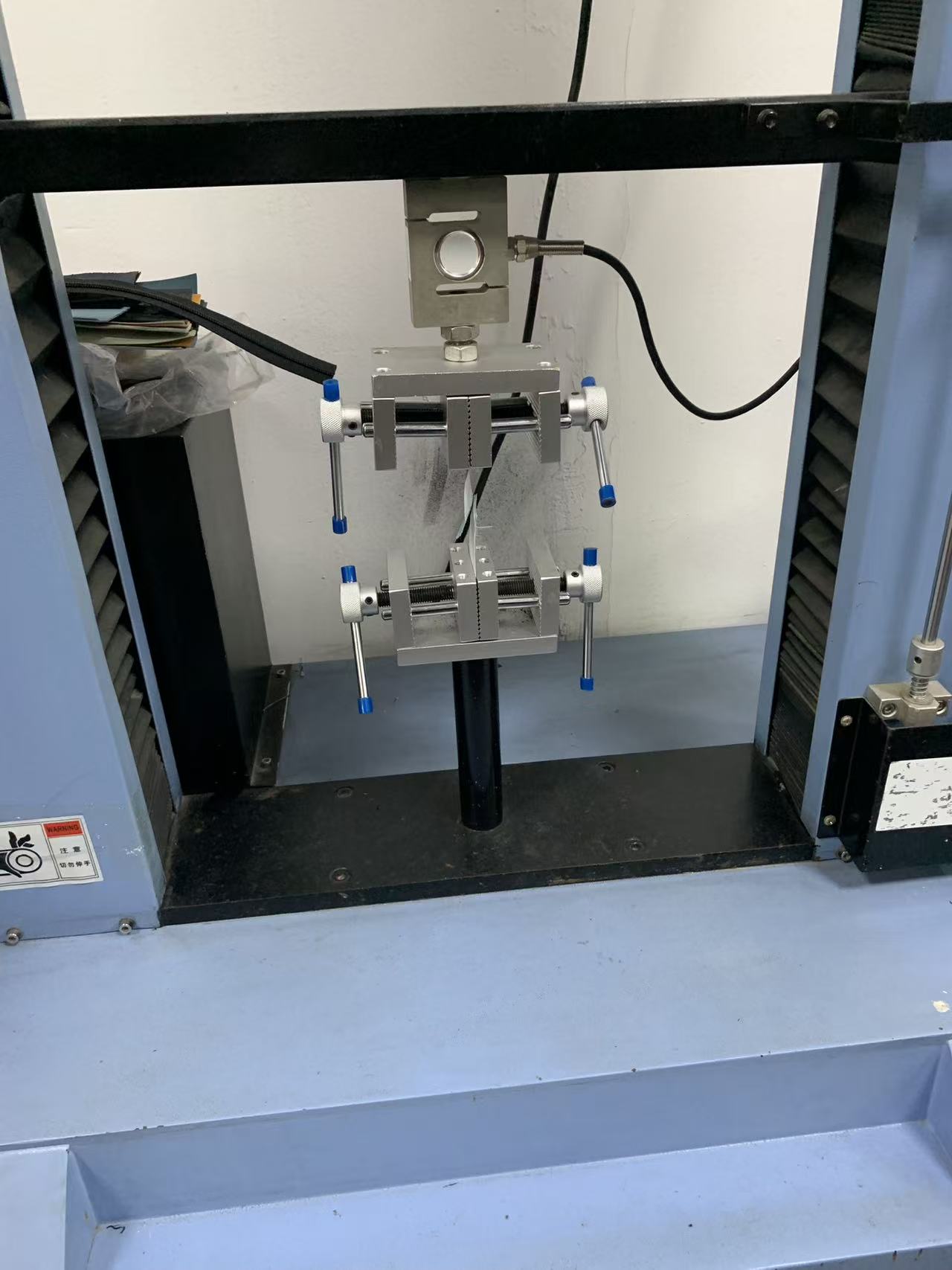

Vzemite zvarjen ali laminiran vzorec, primite obe plasti v nasprotnih čeljustih in ju z nadzorovano hitrostjo odrinite narazen. Merilna celica neprekinjeno beleži potrebno silo za celotno dolžino ločitve. Ta sila – v kilogramih sile ali newtonih na milimeter širine – je trdnost luščenja in je najbolj poštena posamezna številka, ki je na voljo o kakovosti vezi.

Za nas je pomembno na dveh različnih mestih. Prvi je sam zvar: kako močno je visokofrekvenčni zvar spojil dve plošči. Zvar, ki se je nekoliko ohladil, je videti v redu in se zgodaj lušči; ta test je tisto, kar ujame, preden postane proizvodna serija. Druga je lastna konstrukcija materiala: prevlečene in laminirane tkanine so same povezane sklope – prevleka ali film, prilepljen na osnovno tkanino – in če se ta laminacija razsloji, tkanina odpove od znotraj, ne glede na to, kako dobro smo jo zvarili. Oba se testirata tukaj in oba morata opraviti.

Isti stroj se ukvarja tudi s testiranjem nateznosti in trganja, zato se njegova vpenjala spreminjajo glede na to, kaj je vanje vpeto. Toda peel je test, ki najbolj neposredno govori o tem, s čim se ta tovarna preživlja.

Pravo poročilo, od 10:09 v torek zjutraj

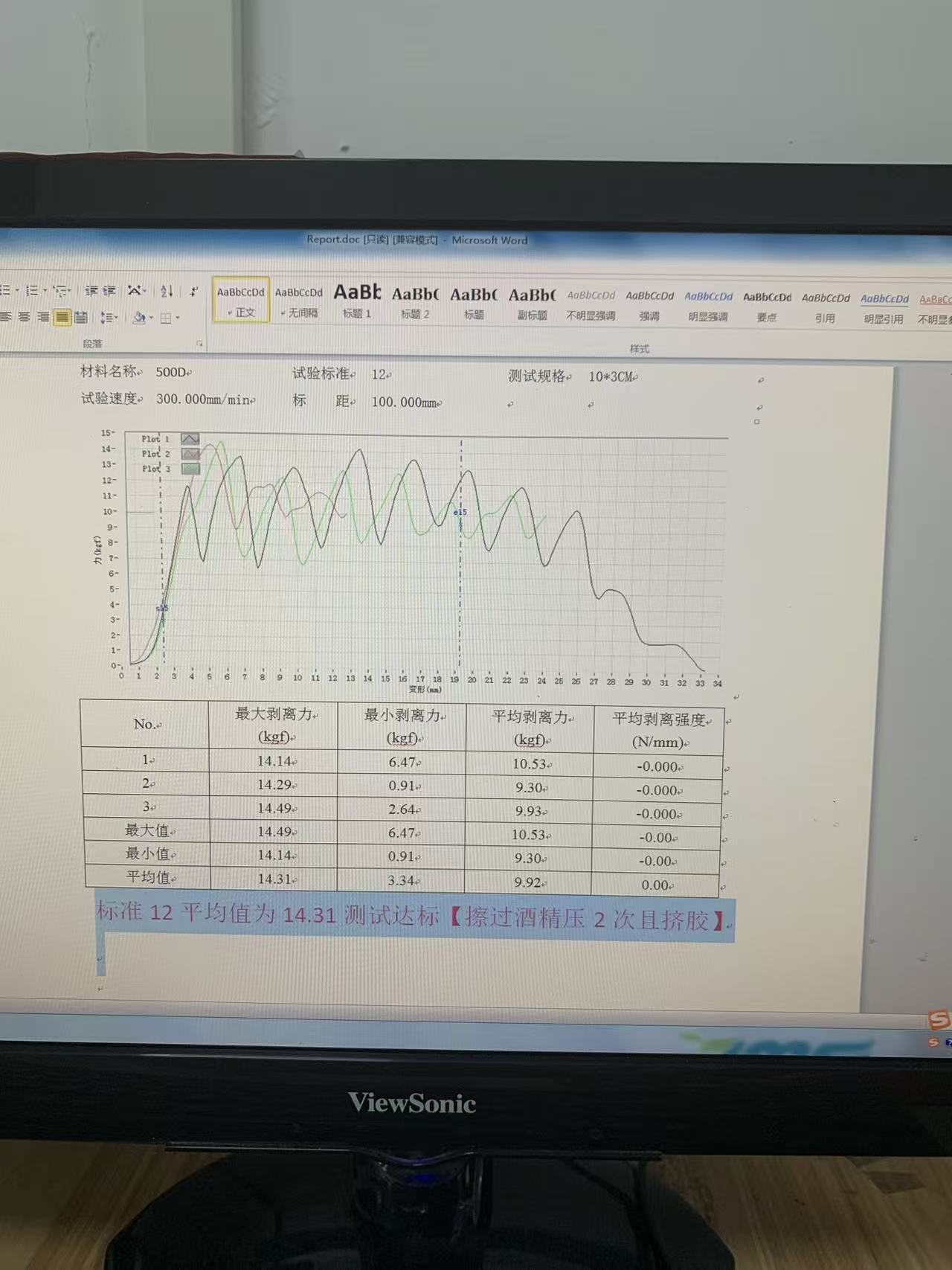

Namesto da bi to abstraktno opisali, je tukaj dejanski zagon iz našega laboratorija z datumom 10. junij 2026 ob 10:09 na materialu 500D za program za stranke.

Parametri testa: velikost vzorca 10 × 3 cm, merilna dolžina 100 mm, testna hitrost 300 mm/min. Opravljeni so bili trije vzorci – ne enega, ker je rezultat enega samega lupljenja skoraj nesmiseln.

Rezultati v kilogramih sile:

• Primerek 1:max 14,14, min 6,47, povprečje 10,53
• Primerek 2:max 14,29, min 0,91, povprečje 9,30
• Primerek 3:max 14,49, min 2,64, povprečje 9,93
• Čez tri:najvišji maksimum 14,49, povprečje maksimumov 14,31, povprečje 9,92

In potem pomembna vrstica, ki jo operater napiše na dnu poročila:glede na standardno vrednost 12 je povprečje 14,31 — test uspešno.

Da "standard 12" ni izumljen na kraju samem. Izhaja iz internega, revizijsko nadzorovanega standarda sprejemljivosti, ki smo ga omenili na koncu zadnjega članka v tej seriji: tabela, ki navaja najmanjšo sprejemljivo vrednost luščenja za vsak material, ki ga uporabljamo rutinsko – 1680D TPU, 840D dvostranski TPU, 600D eno- in dvostranski TPU, PVC in prevlečeni laminati, vsak s svojo številko. Test daje rezultat; standard odloča, ali je ta rezultat dober. Bistvo je imeti oboje, zapisano pred testom in ne po njem.

Zakaj je krivulja nazobčana in zakaj je to zanimiv del

Poglejte krivulje sile na tem poročilu in ne boste videli gladke črte. Videli boste žagin zob — sila, ki se vzpenja na okoli 14, pade nazaj na 7, se znova in znova vzpenja po dolžini vzorca, preden se na koncu končno zmanjša.

Ta oblika ni hrup in ni napaka v stroju. Tako piling dejansko izgleda. Vez se ne sprosti enakomerno; sprošča v nizu majhnih postopnih okvar, od katerih vsaka zahteva silo, da se sproži in nato na kratko razbremeni, ko se širi. Vrhovi so tam, kjer se je vez upirala; korita so tam, kjer se del spusti.

Prav zato je v poročilu zabeležen maksimum, minimum in povprečje za vsak primerek. Največ vam pove najboljši primer obveznice. Povprečje vam pove njegovo tipično obnašanje po celotnem olupku. In minimalna vrednost – glejte primerek 2, kjer je sila padla na 0,91 kgf – vam pove najslabše mesto v tem primerku, kar je številka, ki bi pesimista morala najbolj skrbeti, saj vez odpove tam, kjer je najšibkejša, ne tam, kjer je najmočnejša.

Trije vzorci, trije nizi teh številk in standard, s katerim jih lahko primerjamo. To je rezultat. Ena številka iz enega primerka je anekdota.

Oklepaj na koncu poročila

V tem poročilu je podrobnost, ki jo je vredno izpostaviti, ker pove nekaj o tem, kako razmišlja ta laboratorij. Po odločitvi o sprejemu je operater v oklepaje zapisal pripravo vzorca: obrisan z alkoholom, dvakrat stisnjen, z iztiskom lepila.

Z drugimi besedami, rezultat ni zapisan samo kot lastnost materiala. Zapisano je kot lastninata material, vezan na ta način. Moč luščenja je vedno funkcija postopka – čistoče površine, pritiska, zadrževanja, količine lepila, ki je bilo naneseno – in številke, ki ne pove, kateri postopek jo je proizvedel, ni mogoče reproducirati ali oporekati. Zapis priprave poleg rezultata je tisto, kar meritev spremeni v dokaz.

Neglamurozni pogoji, zaradi katerih je številka veljavna

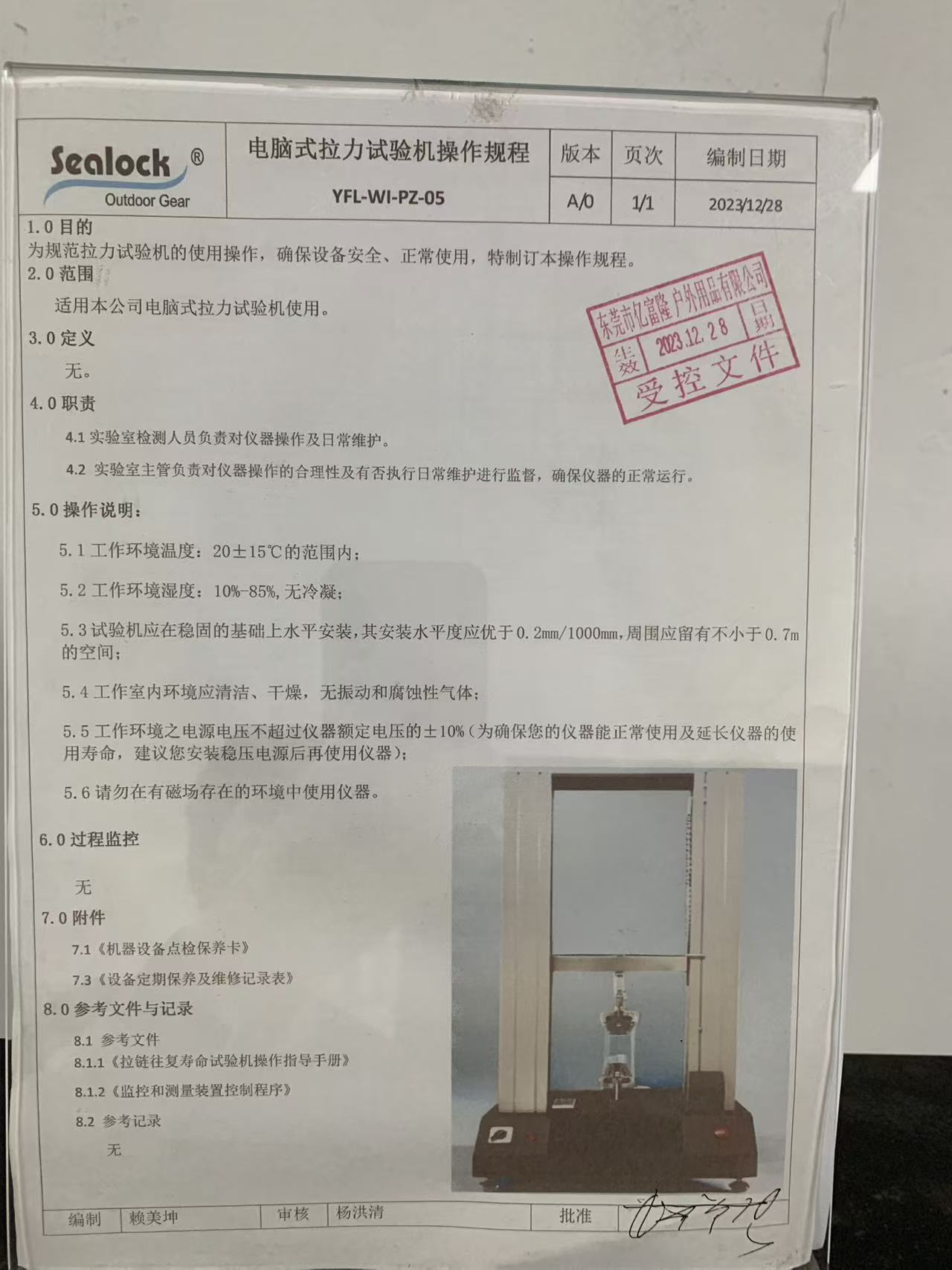

Ta instrument teče po nadzorovanem postopku YFL-WI-PZ-05, revizija A/0, in za razliko od drugih postopkov v tej seriji večinoma sploh ne gre za gumbe. Gre za sobo:

• Temperatura okolja 20 ± 15 °C, vlažnost 10–85 % brez kondenzacije. Polimeri so temperaturno občutljivi; isti zvar, testiran v hladnem in vročem stanju, ne bo dal enakega števila.

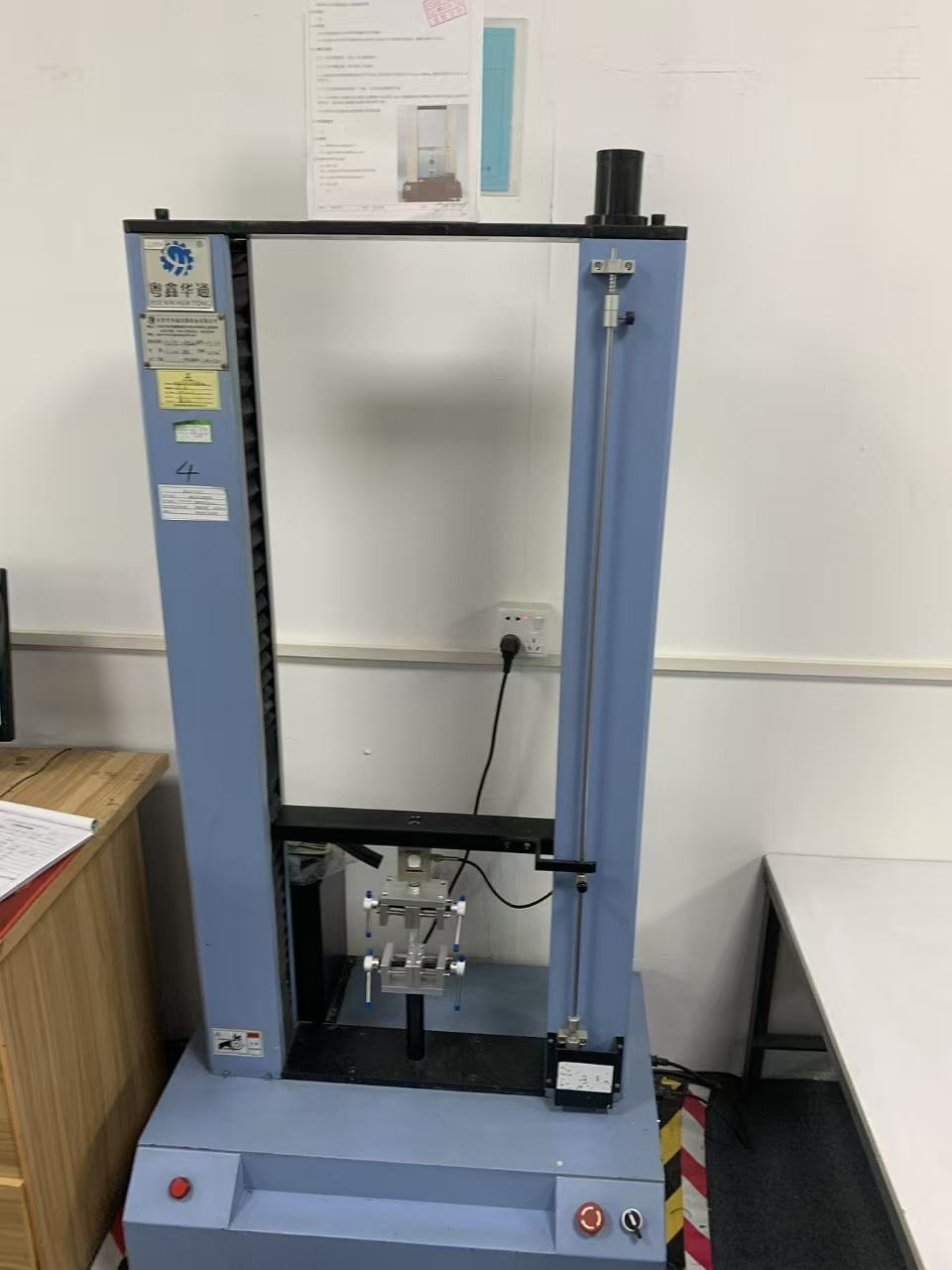

• Ravno nameščen na stabilnem temelju, z ravnostjo, ki je boljša od 0,2 mm na 1000 mm, in najmanj 0,7 m prostora okoli stroja.
• Čist, suh prostor brez vibracij in korozivnih plinov.
• Napajalna napetost znotraj ±10 % nazivne vrednosti, s priporočljivim stabilizatorjem napetosti.
• Ne sme se uporabljati v bližini magnetnih polj.

Nič od tega ni glamurozno in vse je nosilno. Natezni okvir, ki ni raven, povzroča obremenitev zunaj osi. Tehtalna celica je napajala nestabilne odmike moči. Vibracija signalu, ki ga berete, doda šum na dve decimalni mesti. Razlog, da so te klavzule v nadzorovanem dokumentu in ne v nečiji glavi, je, da so nevidne: nič o slabem branju ni videti slabo.

Registriran, kalibriran in sledljiv

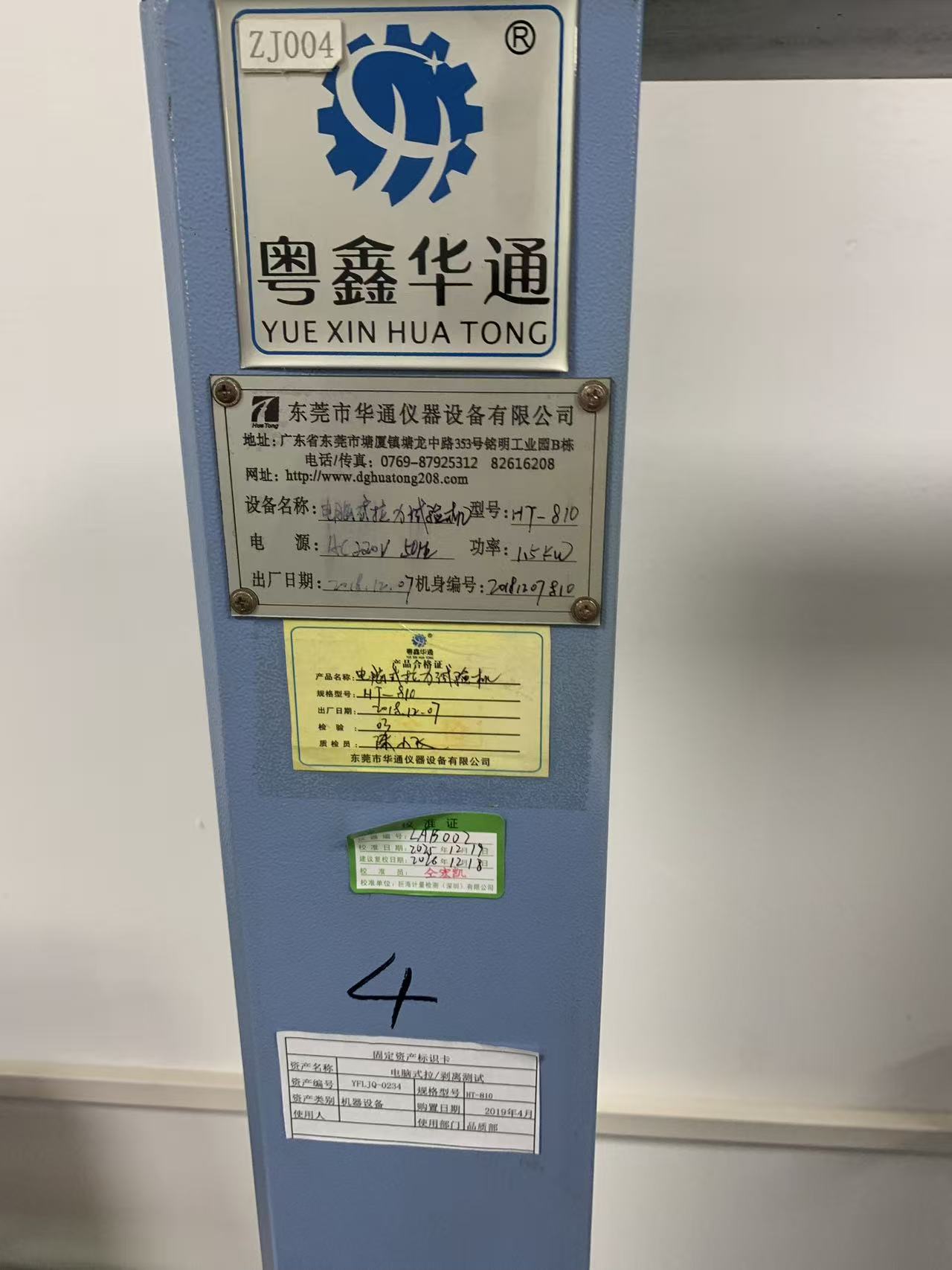

Stolpec tega stroja nosi celotno zgodovino v nalepkah. Imenska ploščica proizvajalca: model HT-810, AC 220 V / 50 Hz, 1,5 kW, izdelan 7. decembra 2018 s serijsko številko. Zraven potrdilo o pregledu proizvajalca. Kartica sredstev, ki jo registrira kot sredstvo podjetja YFLJQ-0234, kupljena aprila 2019 in dodeljena oddelku za kakovost. ID stroja — ZJ004 — in številka laboratorijskega instrumenta LAB-002. In kalibracijska nalepka: kalibrirano 19. decembra 2025, rok za ponovno kalibracijo 18. december 2026.

Pri rezultatu lupljenja je to pomembnejše kot pri skoraj katerem koli drugem testu v laboratoriju, saj je moč lupljenja številka, na katero se bo stranka ravnala. Vpliva na odločitve o odobritvi materiala, na pogajanja z dobavitelji, na to, ali je proizvodna serija poslana. "14,31 kgf" nosi težo samo, če je bila tehtalna celica, ki jo je proizvedla, preverjena glede na referenco s strani nekoga zunaj te stavbe, na urniku, s certifikatom. Sicer je to številka, ki jo je stroj tistega dne želel pokazati.

Kaj pravzaprav počnemo z njim

Ta stroj iz dneva v dan odgovarja na vprašanja, ki bi jih sicer rešili argumenti:

• Odobritev materiala.Mlin ponuja novo prevlečeno tkanino ali cenejši ekvivalent. Ali njegova laminacija ustreza našemu standardu za to konstrukcijo ali se razsloji pod črto?
• Validacija procesa.Ali se spoj po spremembi parametrov varjenja, orodja ali metode lepljenja še vedno lušči nad sprejemljivo vrednostjo? Tako je sprememba postopka odobrena, namesto da bi upali.
• Preverjanje dohodnih pošiljk.Prispe pošiljka znanega materiala. Ali se ujema z odobrenim standardom ali se je kaj tiho spremenilo navzgor?
• Specifikacije strank.Ko blagovna znamka uvede lastno zahtevo za lupljenje, testiramo njihovo število in poročamo glede tega.
• Preiskava napake.Ko gre kaj narobe, tukaj ugotovite, ali je bila vez šibka ali pa je dizajn zahteval preveč.

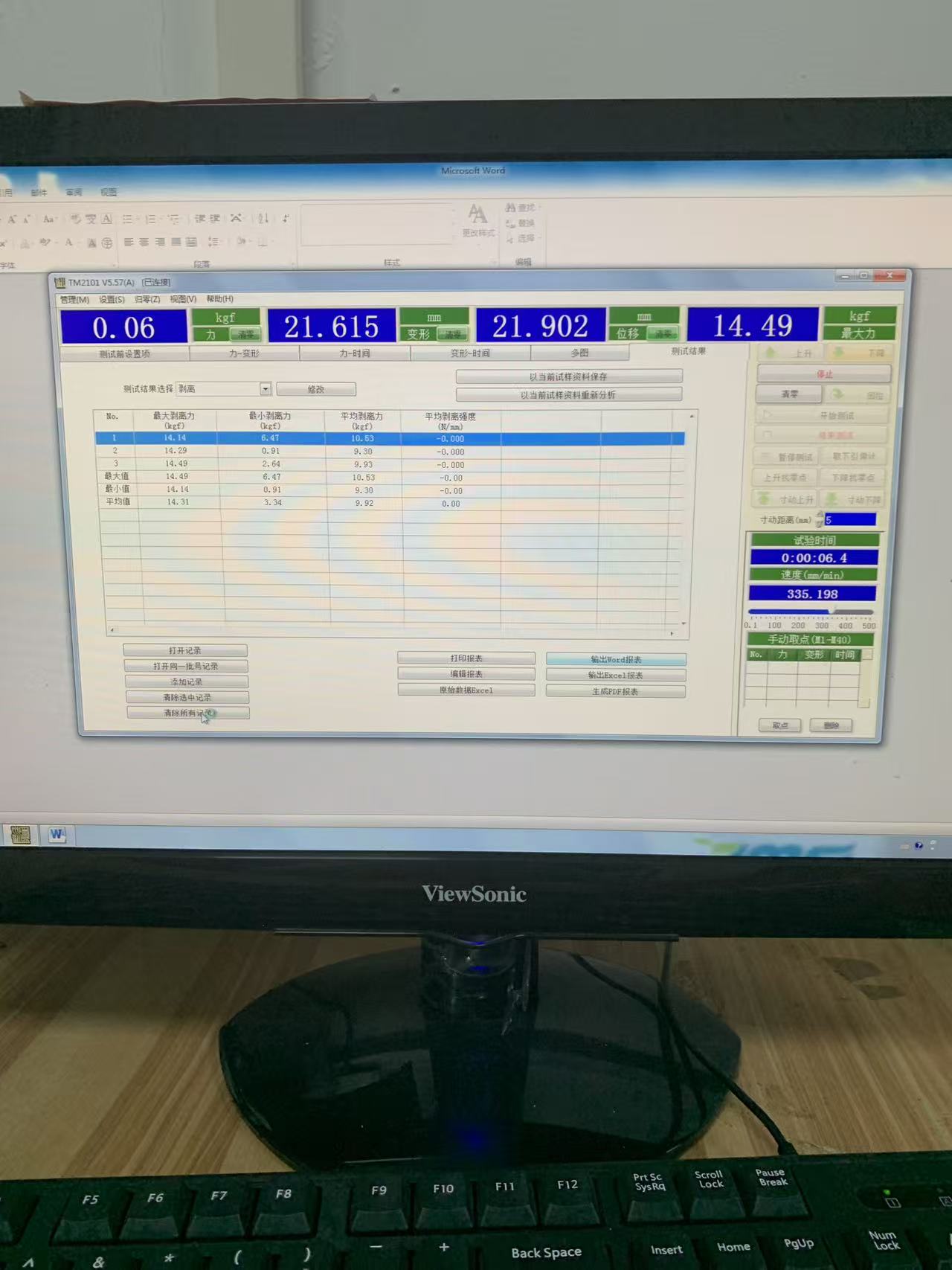

Poročila se izvozijo v Word, Excel ali PDF neposredno iz programske opreme – kar pomeni, da ko stranka zahteva podatke za zahtevek, je odgovor datoteka, ne zagotovilo.

Naslednji v tej seriji: standardna škatla za ujemanje barv svetlobnega vira in presenetljivo težko vprašanje, ali sta dve stvari enake barve.
