Šest svetilk in en odgovor: Kabinet za ocenjevanje barve standardnega svetlobnega vira

Od vseh sporov, ki nastanejo med tovarno in blagovno znamko, največ proizvede barva, in to z razlogom, ki nima nobene zveze z neprevidnostjo koga. Dva človeka lahko pogledata isti dve črni plošči v dobri veri pod različno svetlobo in prideta do nasprotnih zaključkov. Eden od njih stoji pod toplimi pisarniškimi lučmi. Drugi drži vzorec pri oknu v oblačnem jutru. Oba sta gotova. Oba opisujeta nekaj resničnega. Paneli se resnično ujemajo pod eno svetlobo in se resnično ne ujemajo pod drugo, in ta pojav – metamerizem – ni mnenje, razpoloženje ali problem monitorja. To je merljiva lastnost obeh materialov.

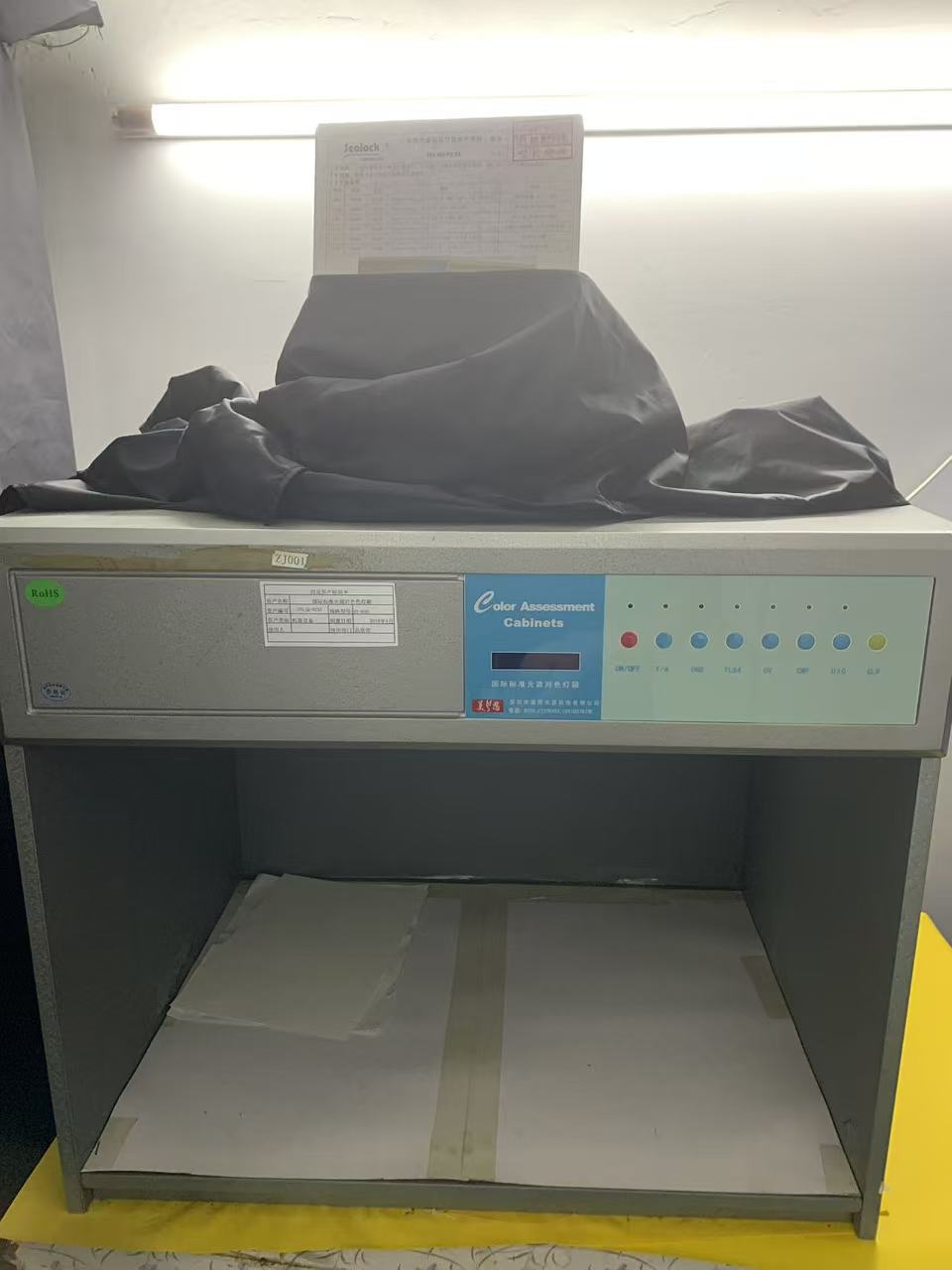

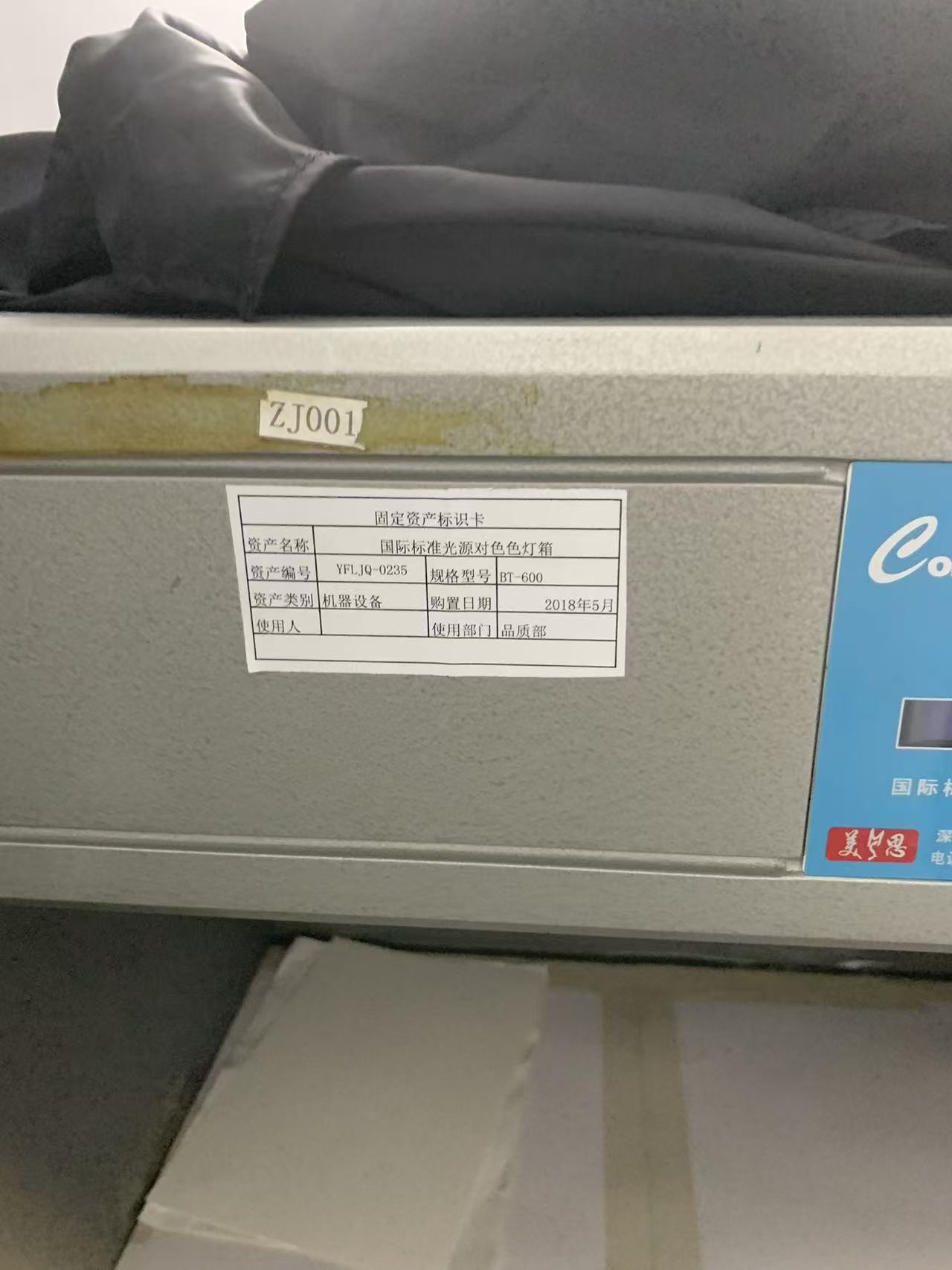

Instrument, ki reši ta argument, preden se začne, je najmanj dramatičen stroj v našem laboratoriju: siva jeklena škatla z nevtralno notranjostjo in šestimi svetilkami v strehi. Sredstvo YFLJQ-0235, model BT-600, številka stroja ZJ001, v uporabi v našem oddelku za kakovost od maja 2018, deluje po nadzorovanem postopku YFL-WI-PZ-01, revizija A/0, z dne 28. decembra 2023. Nima gibljivih delov, števca in preskusnega cikla. Preprosto zagotavlja, da ko se dve osebi ne strinjata glede barve, se ne strinjata vsaj pod isto svetlobo.

Zakaj barva sploh potrebuje stroj

Barva ni lastnost predmeta. Je produkt treh stvari, pomnoženih skupaj: spektralne porazdelitve moči svetlobe, ki pada na predmet, spektralne odbojnosti samega predmeta in odziva opazovalčevega očesa. Spremenite katerega koli in zaznana barva se spremeni. Dva materiala, katerih odbojne krivulje imajo enako splošno obliko, se bosta sledila pod vsakim virom svetlobe. Dva materiala, katerih krivulje se križajo – ujemata se v skupni odbiti energiji pod enim svetilnikom, a razhajata v spektralnih podrobnostih – se bosta ujemala pod tem svetilnikom in vidno ločila pod drugim.

To ni redek robni primer v proizvodnji vodotesne opreme. Je blizu privzetemu stanju, saj je ena sama varjena vreča zbirka materialov, ki so bili obarvani s popolnoma različnimi postopki v popolnoma različnih tovarnah. Plošča telesa je TPU ali PVC film ali prevleka s pigmentom, razpršenim v polimeru. Tkanina je iz poliestra, barvanega v raztopini ali v kosih. Trak zadrge je barvana tkanina, zobje zadrge pa so iz ulite smole ali prevlečene kovine. Zaponke so brizgane z masterbatchom. Podloga je drugačnega tkanja z drugačnim barvnim razredom. Šest dobaviteljev, šest barvil, ena "črna", za katero kupec pričakuje, da bo ena črna.

Pigmentirani film in barvani tekstil skoraj nikoli nimata enake odbojne krivulje. Vizualno jih je mogoče ujemati pod dnevno svetlobo in še vedno videti, da trak teče zeleno ali rjavo ob plošči karoserije pod fluorescentno razsvetljavo trgovine. Če nihče ni preveril, je prva oseba, ki to odkrije, kupčev trgovec, ki stoji v razstavnem prostoru in drži proizvodni vzorec proti odobrenemu vzorcu, tri tedne pred lansiranjem.

Šest svetlobnih virov in čemu je vsak namenjen

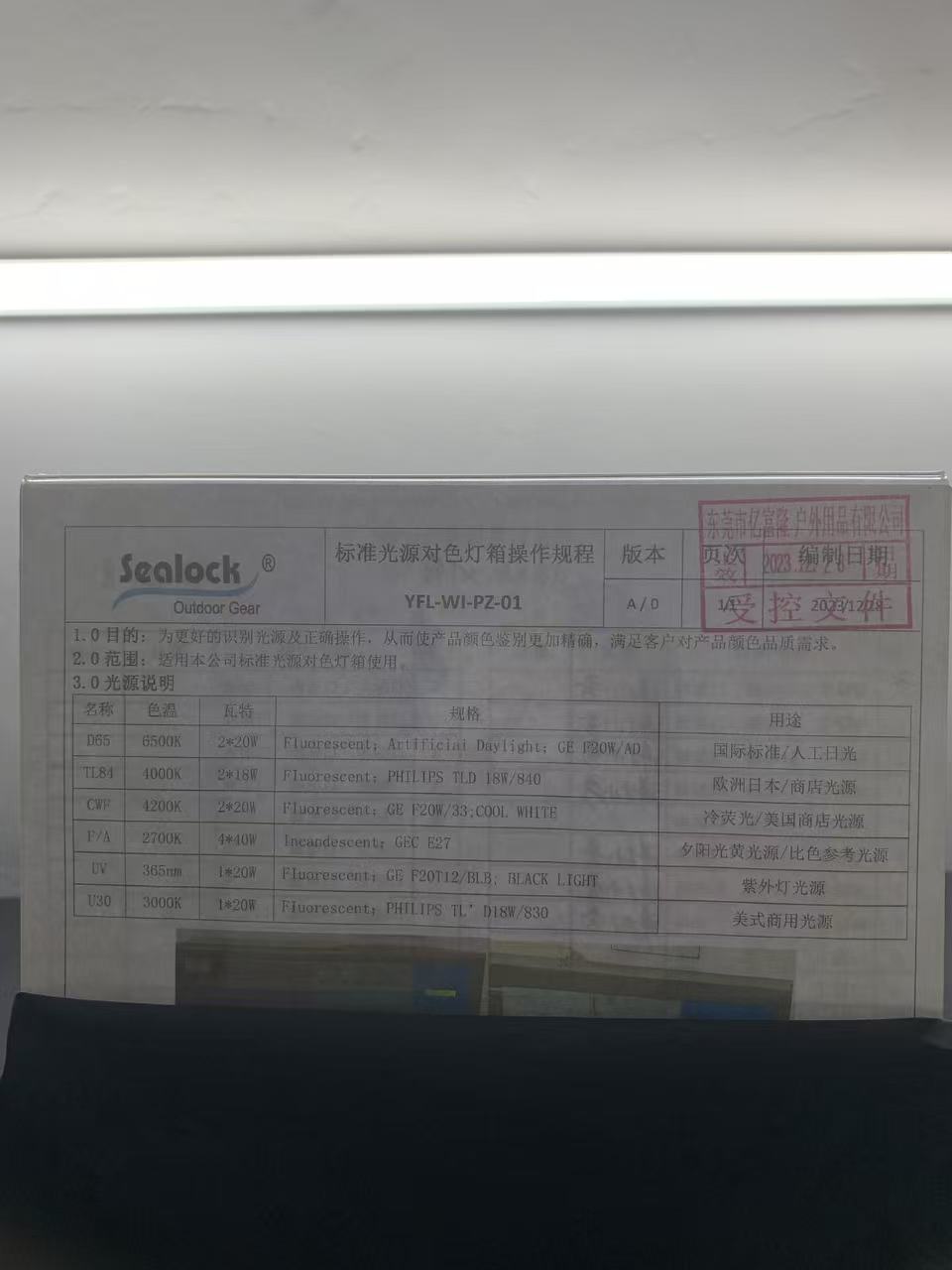

Naš SOP navaja dopolnilo svetilk in, kar je bistveno, kaj posamezna svetilka predstavlja. Ta tabela je del postopka, ki ga operaterji dejansko uporabljajo vsak dan.

D65 — 6500K, umetna dnevna svetloba.Mednarodna referenčna svetilka, ki nadomešča povprečno dnevno svetlobo severnega neba. Vsaka odobritev barve v našem sistemu se začne tukaj in razen če stranka ne določi drugače, je to luč, pod katero je barva sprejeta ali zavrnjena. To je nekaj, kar ima industrija najbližje nevtralnemu razsodniku.

TL84 — 4000K, trifosfor fluorescenčna.Razsvetljava evropskih in japonskih trgovin na drobno. Če blagovna znamka prodaja prek evropske ali japonske fizične maloprodaje, TL84 ni neobvezen: gre za svetlobo, pod katero bo izdelek ocenjen na točki nakupa, kjer se dejansko porodijo pritožbe glede barve.

CWF — 4200K, hladno bela fluorescentna.Ameriški maloprodajni ekvivalent. Seznanjanje, ki se ujema pod D65 in ne uspe pod CWF, je seznanjanje, ki bo videti napačno na polici v veleprodajni trgovini v ZDA, ne glede na to, kako dobro je videti v vzorčni sobi.

F/A — 2700K, žarnica.Topla volframova svetloba, ki nadomešča domačo in gostinsko razsvetljavo ter pozno popoldansko sonce. To je najstrožji preizkus za vse v družini rdeče-rjavih barv in za skoraj nevtralne, ki se pod njo dramatično spremenijo.

U30 — 3000K.Topla ameriška komercialna razsvetljava, pogosta v specializiranih trgovinah na drobno in vedno bolj v trgovinah na prostem in v trgovinah z življenjskim slogom, ki dajejo prednost toplejšemu ambientu kot v supermarketih.

UV — 365 nm, črna svetloba.Sploh ni barvna svetilka. Ta svetilka obstaja za odkrivanje optičnih belil in je eno najbolj uporabnih diagnostičnih orodij v kabinetu. Bele in blede barve se pogosto posvetlijo s fluorescenčnimi belili, ki pretvorijo UV v vidno modro, zaradi česar je tkanina videti bolj bela od bele. Optična belila se razgradijo z izpostavljanjem soncu in s pranjem. Bela plošča, ki briljantno sveti pod UV žarki, je bela plošča, ki med uporabo vidno porumeni, medtem ko neposvetljena plošča poleg nje ostane na mestu. UV-žarnica izpostavlja tudi primer, ko se dva bela popolnoma ujemata v zaprtih prostorih, ker vsebujeta različne obremenitve svetilnikov, ki se uravnotežijo pod isto svetlobo – in se na prostem pod resnično UV-bogato sončno svetlobo razlikujejo.

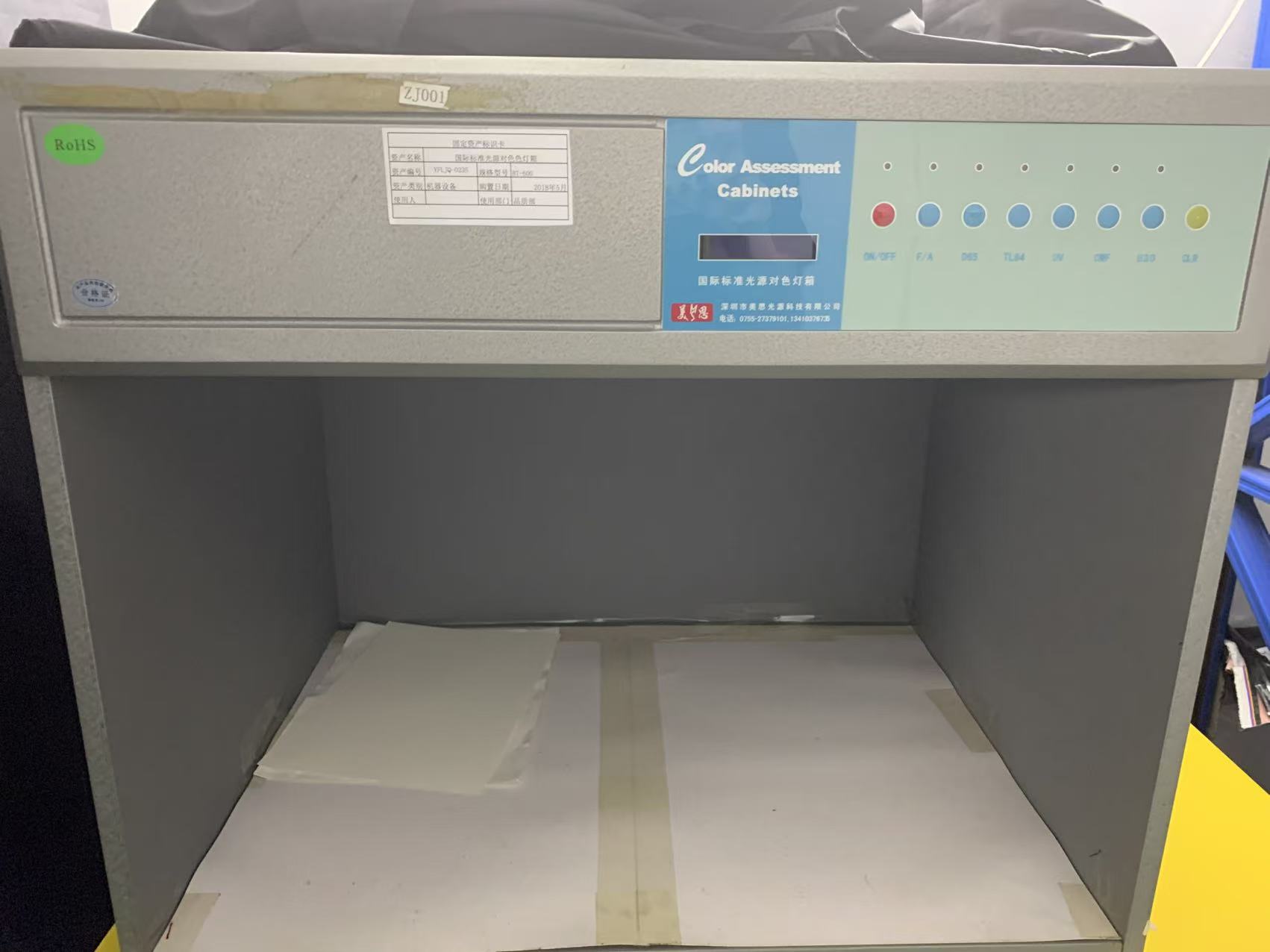

Plošča jih preklopi posamezno, prikaz pretečenega časa pa spremlja ure žarnice. Ta zaslon je pomembnejši, kot je videti. Fluorescentne sijalke odtavajo v spektralnem izhodu dolgo preden odpovejo, in stara cev D65 tiho preneha biti D65. Industrijska praksa je, da se svetilke zamenjajo ob nakopičenih urah in ne ob okvari - običajno okoli oznake dva tisoč ur - zato je števec ur del instrumenta in ne dodatna oprema.

Kako ga uporabljamo

Namen, naveden na vrhu našega SOP, je jasen: pravilno identificirati svetlobne vire in pravilno upravljati omaro, tako da je presoja barve izdelka natančnejša in izpolnjuje zahteve kupca glede kakovosti barv. Delovna metoda za tem stavkom je enostavna in neprizanesljiva do bližnjic.

Odobreni standard – podpisan laboratorijski test, odobren vzorec, zlati vzorec ali fizični barvni čip, ki ga zagotovi stranka – je postavljen poleg proizvodnega vzorca znotraj omare, na nevtralno siva tla, brez drugih barvnih predmetov v vidnem polju. Oba sta usmerjena na enak način, ker tkani in prevlečeni materiali različno odsevajo vzdolž in počez vlaken, vzorec, zasukan za devetdeset stopinj, pa lahko bere kot drugačen odtenek. Gledanje je od približno 45 stopinj do osvetljene površine, kar je geometrija, h kateri se približuje vsak standard vizualne ocene, ker loči sijaj površine od barve ohišja.

D65 je na prvem mestu in poda prvotno razsodbo. Operater nato izmenično preklaplja med TL84, CWF, U30 in F/A, pri čemer ne pazi, ali se par še vedno popolnoma ujema pod vsakim, ampak alismermorebitnih sprememb razlike. Par, ki je dosledno rahlo svetel pod vsako osvetlitvijo, ima težavo z odtenkom, ki jo je mogoče odpraviti s prilagoditvijo obremenitve barvila ali pigmenta. Par, ki se ujema pod D65 in je zelen pod TL84 in rdeč pod F/A, ima težavo z metamerizmom, ki je ni mogoče odpraviti s prilagajanjem obremenitve – zahteva drugačen barvni sistem in se veliko bolje odkrije pri laboratorijskem namakanju kot na posodi s končnimi izdelki.

UV-žarnica deluje na vseh belih, svetlih barvah in vseh materialih, za katere obstaja sum, da vsebujejo fluorescentna belila. Rezultati se zabeležijo glede na ocenjevalno lestvico stranke in kjer je potrebna številčna vrednost, se vizualna ocena navzkrižno preveri z instrumentalnim merjenjem barvne razlike. Oboje se dopolnjuje: instrument daje ponovljivo številko, ki preživi pošiljanje po e-pošti, kabinet pa poda presojo, ki jo bo človek dejansko naredil, medtem ko drži izdelek.

Problem varjene vrečke, na katerega vas nihče ne opozori

Obstaja ena barvna težava, ki je specifična za visokofrekvenčne varjene konstrukcije in redno zajema nove programe.

Varjenje je termični postopek. Polimer na liniji zvara se dvigne na temperaturo taljenja in nato ohladi pod pritiskom, nekateri pigmentni sistemi pa se premaknejo, ko se to zgodi. Temno sivi TPU lahko pobere bledo rjav odtis vzdolž zvara. Nasičena rdeča je lahko nekoliko temnejša v varjenem pasu. Na vrečki z dolgimi, izstopajočimi šivi ta trak ni napaka, ki bi jo kupec odpustil kot značilnost postopka - bere se kot dva odtenka materiala na enem izdelku.

To se ujame v kabinetu, in to s primerjavo zvarjenega kupona z nezvarjenim materialom iz istega zvitka pri vseh šestih virih, ne le pri dnevni svetlobi. Kjer se pojavi premik, je vprašanje parametra varjenja in se vrne k inženiringu zpodatki o testu lupljenjaza isti parameter nastavite zraven, ker bo zmanjšanje časa zadrževanja za zaščito barve zmanjšalo tudi moč vezi, če bo to storjeno malomarno. Okno, ki zadovolji oba, je ožje od okna, ki zadovolji enega samega, in iskanje tega je velik del tega, iz česar dejansko sestoji razvoj novega materiala.

Ista omara tudi ocenjuje rezultate obarvanja iztester barvne obstojnosti na drgnjenje, saj je stopnjevanje sivine samo po sebi vizualna primerjava in je nesmiselno pri nenadzorovani svetlobi, uporablja pa se za preverjanje barve pokomora za temperaturo in vlažnostje postaral nabor materialov. Staranje zaradi toplote in vlage ne vpliva samo na mehanske lastnosti. Premika barvo in črna, ki je po dvainsedemdesetih urah pri povišani temperaturi postala rahlo bronasta, je informacija, ki jo znamka želi, preden se zaveže.

Kaj mora kupec navesti

Večina barvnih sporov, ki jih vidimo od drugih dobaviteljev, izvira iz nabavne specifikacije, ki pravi, da "barva ustreza odobrenemu vzorcu" in nič več. Ta stavek ne vsebuje nobene osvetlitve, nobene tolerance, nobene ocenjevalne lestvice in nobene izjave, katere komponente se morajo ujemati s katerimi. To je argument, ki čaka na datum dostave.

Specifikacija, ki preprečuje argument, imenuje štiri stvari. Prvič, svetilo za odobritev – običajno D65, in če bo izdelek v evropski ali japonski maloprodaji, D65 plus TL84 ali plus CWF za ameriški trg. Drugič, sprejemljiva razlika, bodisi kot stopnja sivine ali kot številčna toleranca barvne razlike. Tretjič, katere komponente so usklajene z barvo ohišja in katere so dovoljene v namerno drugačnem tonu, ker na tehnični torbi trak in telo pogosto nista predvidena, da bi se ujemala, in njuno ujemanje, ki ni bilo predvideno, vsem izgublja čas. Četrtič, ali je vsebnost optičnega belila omejena, kar je pomembno za vsak bel ali pastelni izdelek z dolgo pričakovano življenjsko dobo na prostem.

S temi štirimi postavkami v specifikaciji odobritev barve postane preverjanje. Brez njih postane pogajanje po elektronski pošti med dvema osebama, ki stojita pod različnimi svetilkami.

Pogosta vprašanja

Ali spektrofotometer ne more nadomestiti svetlobne škatle?

Ne, in ne iz razloga, zaradi katerega ljudje pričakujejo. Instrument daje ponovljivo število pri kateri koli svetlobi, ki jo zahtevate, da izračuna, in je boljši od človeškega očesa pri zaznavanju majhnih doslednih premikov. Toda številčni prehod lahko še vedno ustreza vizualno očitnemu neskladju, ko se sijaj, tekstura ali površinska struktura med obema materialoma razlikujejo, kar se običajno zgodi pri primerjavi sijajne varjene folije z mat tkano. Obe orodji sta potrebni. Instrument poroča; odloči kabinet.

Zakaj ne moremo samo odobriti barve na prostem pri dnevni svetlobi?

Ker dnevna svetloba ni ena stvar. Njegov spekter se spreminja glede na čas dneva, letni čas, zemljepisno širino, oblačnost in kaj se vanj odbija od bližnjih površin. Barva, odobrena ob 10. uri v tankem oblaku in zavrnjena ob 16. uri. pod vedrim nebom ni bil nikoli odobren glede na fiksno referenco. D65 obstaja ravno zato, da se referenca ne premakne.

Kako ravnate s stranko, katere odobreni vzorec je zbledel?

Starost fizičnih standardov, zlasti vzorci tekstila, ki so bili obdelani in izpostavljeni. Kadar je odobreni standard star, ga označimo, namesto da bi ga tiho uskladili – ujemanje nove proizvodne serije z obledelo referenco povzroči bledenje v blagu. Običajna rešitev je ponovno izdan standard ali numerični cilj, dogovorjen glede na prvotno specifikacijo.

Ali omarica potrebuje kalibracijo?

Sama omarica nima merilnega elementa za kalibracijo, vendar je enakovreden nadzor stanje svetilke. Ure žarnice se spremljajo na vgrajenem števcu, cevi pa se zamenjajo glede na zbrane ure in ne ob okvari, saj spektralni zamik z veliko razliko pred izgorevanjem. Zapisi o zamenjavi svetilk so del dosjeja o opremi in so gostujočim presojevalcem na voljo skupaj s potrdili o kalibraciji merilnih instrumentov v laboratoriju.

Ali se barva preverja enkrat ali med celotno proizvodnjo?

Vseskozi. Laboratorijski preizkus in odobritev prvega izdelka določata cilj; inšpekcija dohodnega materiala preveri vsak zvitek in vsako serijo tkanine glede na to; medprocesna preverjanja ujamejo premikanje med serijami materiala znotraj enega naročila. Prehajanje barv med dvema zvitkoma nominalno identičnega filma je dovolj pogosto, da obravnavanje odobritve kot enkratnega dogodka pomeni, da se pošiljka konča z dvema odtenkoma iste vrečke v eni škatli.

Kje to sedi v seriji

Ta omara zapre zanko, ki poteka skozi večino laboratorija. Razvršča obarvanje, ki ga proizvajatester obrabe, bere rezultate iz dela glede barvne obstojnosti, preverja sklope materialov pred in po staranju v okolju ter preverja, ali so varilni parametri našinihanje in testiranje vzdržljivosti zadrgepotrdilo o trdnosti ni bilo kupljeno na račun videza. Trdnost in videz nista neodvisni spremenljivki pri varjeni konstrukciji in instrument, ki jih ohranja poštene, je tisti, ki sploh nima gibljivih delov.

Sealock že več kot dvajset let iz Dongguana na Kitajskem in mesta Ho Chi Minh v Vietnamu izdeluje visokofrekvenčno varjeno vodotesno opremo. Če želite naš protokol za odobritev barv ali želite, da se jezik osvetlitve in tolerance zapiše v vaš lastni sporazum o kakovosti, preden se program začne, pišite nainfo@sealock.com.hk.
