3000 potegov, pod obremenitvijo: Kako preizkusimo del vreče, ki prvi odpove

Tretji v seriji iz laboratorija Sealock: tester življenjske dobe zadrge in zakaj vam vrtenje zadrge brez napetosti ne pove skoraj ničesar

DONGGUAN, Kitajska — [dan meseca], 2026— Vprašajte katero koli tovarno vrečk, od kod izvirajo garancijski zahtevki, in dobili boste enak odgovor, dostavljen z vzdihom. Ne tkanina. Ne šivi. Zadrga.

Smiselno je, če pomislite, kaj je zadrga: edini del torbe z desetinami premikajočih se komponent, ki jih upravljate večkrat na dan, vsak dan, običajno z eno nepotrpežljivo roko, pogosto medtem ko je torba napolnjena mimo razuma. Vse ostalo na vreči stoji mirno. Zadrga dela za preživetje.

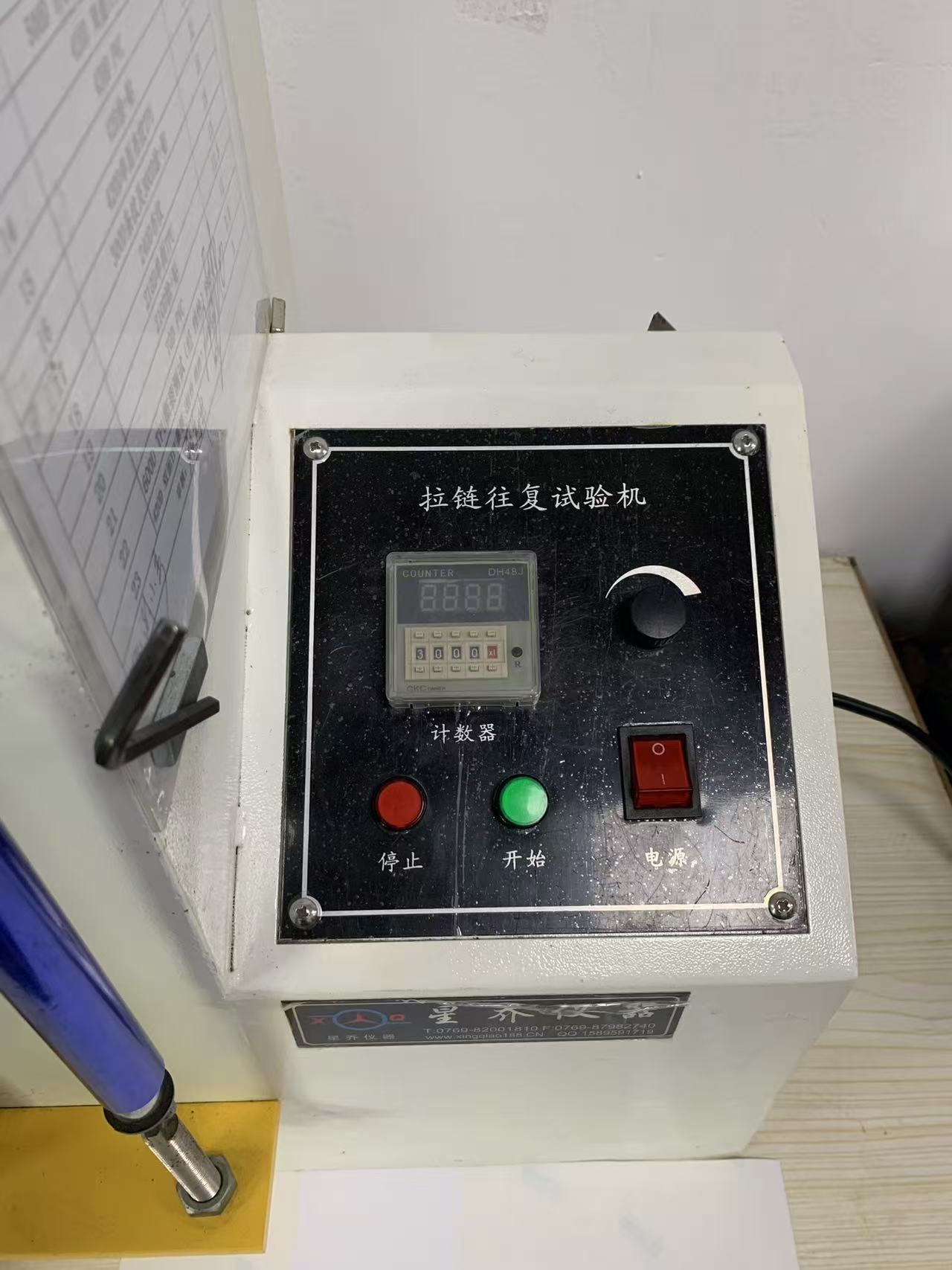

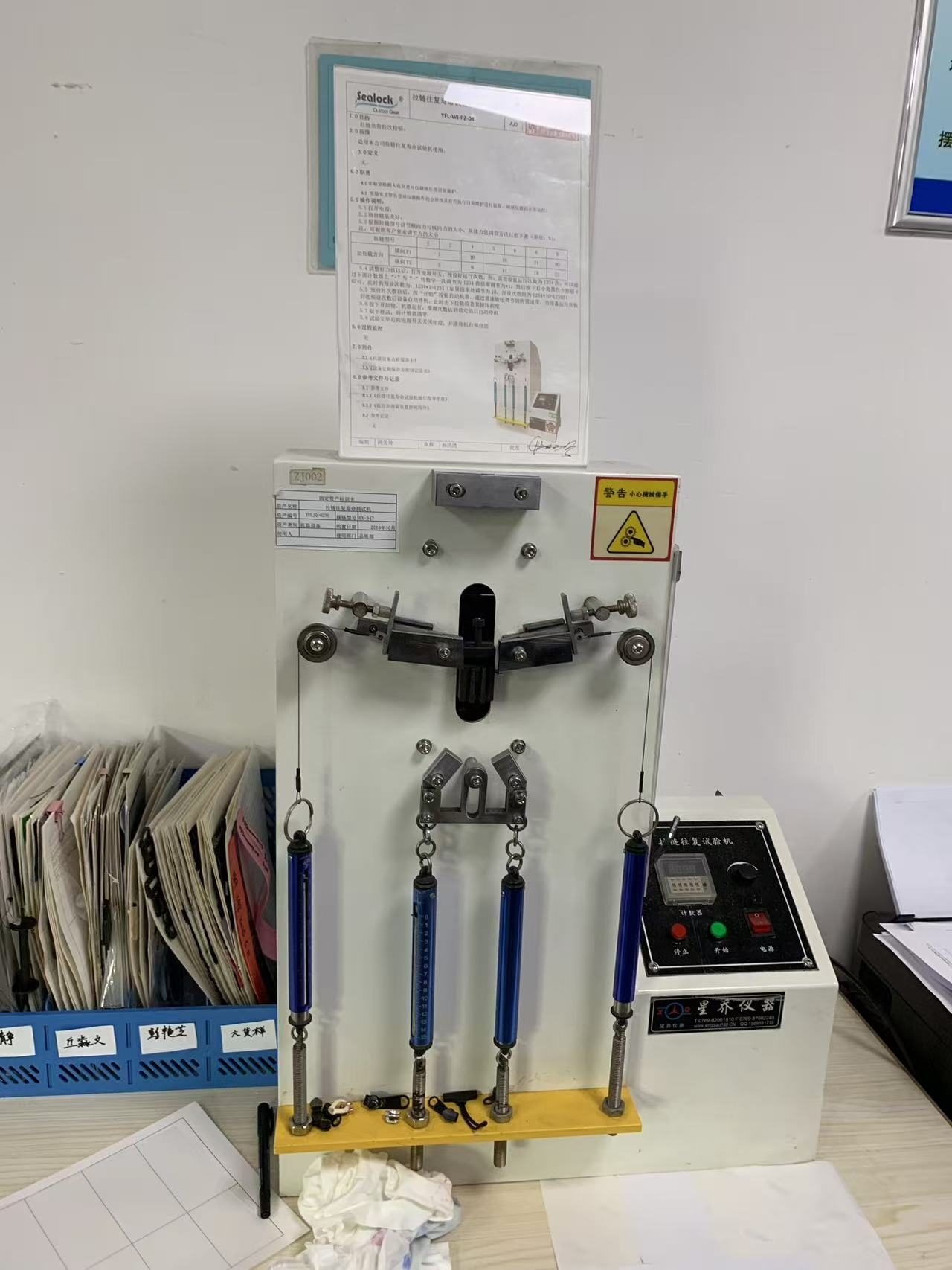

V našem laboratoriju je torej stroj, katerega vsa naloga je odpiranje in zapiranje zadrg, dokler nekaj ne popusti. Na fotografiji je njegov števec nastavljen na 3000 ciklov. Zagnal jih bo vse, pod izmerjeno obremenitvijo, nato pa se ustavil sam.

Napaka, ki jo naredi večina "testov" zadrge

Tukaj je nekaj, kar loči pravi preizkus zadrge od predstavitve:obremenitev.

Enostavno je sestaviti napravo, ki drsi vlečenje naprej in nazaj na zadrgo, ki leži ravno in sproščeno. Predvajajte ga 5000-krat, posnemite, dajte v brošuro. Težava je v tem, da nobena zadrga na svetu ne živi tako. Prava zadrga je pod napetostjo vsakič, ko se uporablja — ker je torba polna. Vsebina se potiska navzven, veriga se sili vstran, medtem ko po njej vlečete drsnik, in bolj ko je vrečka zapakirana, slabše je oboje.

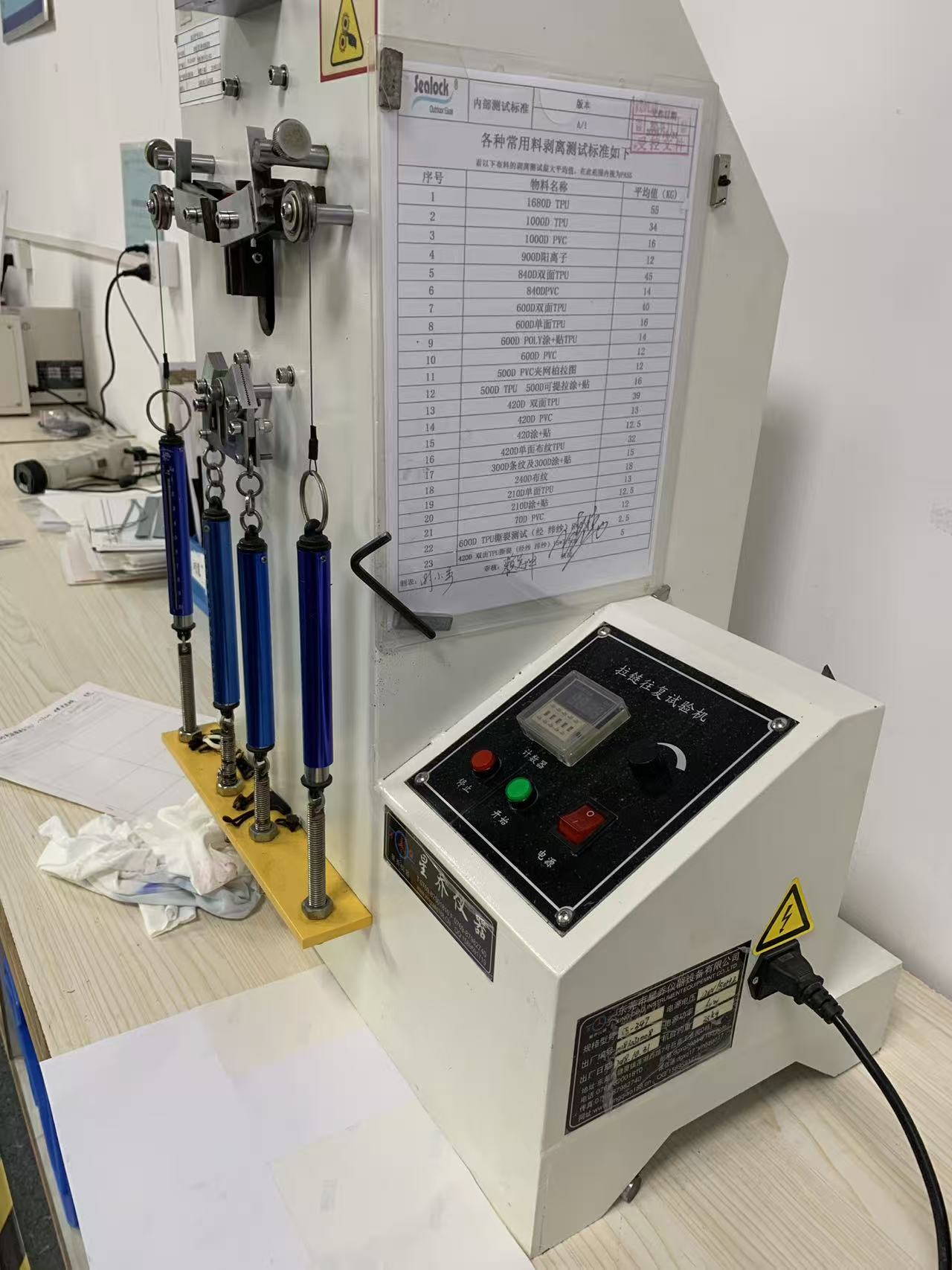

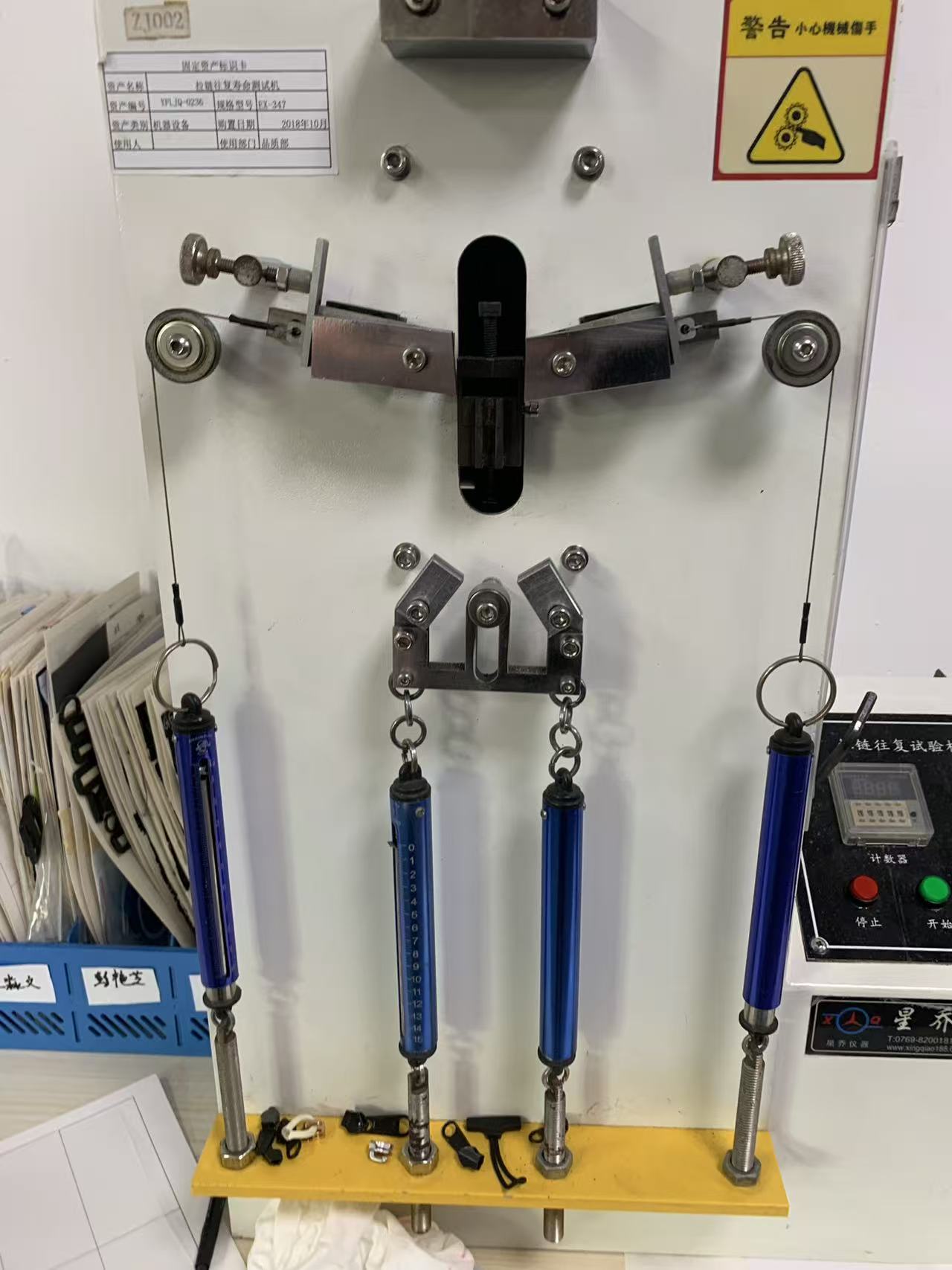

Zato ta stroj obesi težo na vzorec v dveh smereh hkrati. Bočna sila (F1) potegne obe polovici verige narazen, kar simulira polnjeno vrečko, ki poskuša počiti lastno zadrgo. Vzdolžna sila (F2) deluje vzdolž poti in obremenjuje drsnik med vlečenjem. Štirje kalibrirani merilniki vzmeti uporabljajo in prikazujejo te sile. Šele takrat začne stroj krožiti.

Razlika ni akademska. Zadrga, ciklično prazna, bo brezhibno delovala več deset tisoč ciklov in vam ne bo povedala ničesar. Ista zadrga, ki se vrti pod bočno obremenitvijo, vam bo natančno pokazala, kako bo odpovedala na polju: zobje, ki se začnejo ločevati za drsnikom, drsnik, ki se razširi in preneha zaklepati verigo, vlečni jeziček, ki se utrudi pri pritrditvi, trak, ki se strga stran od mesta, kjer je zasidran.

Obremenitve niso uganjene - razporejene so po velikosti zadrge

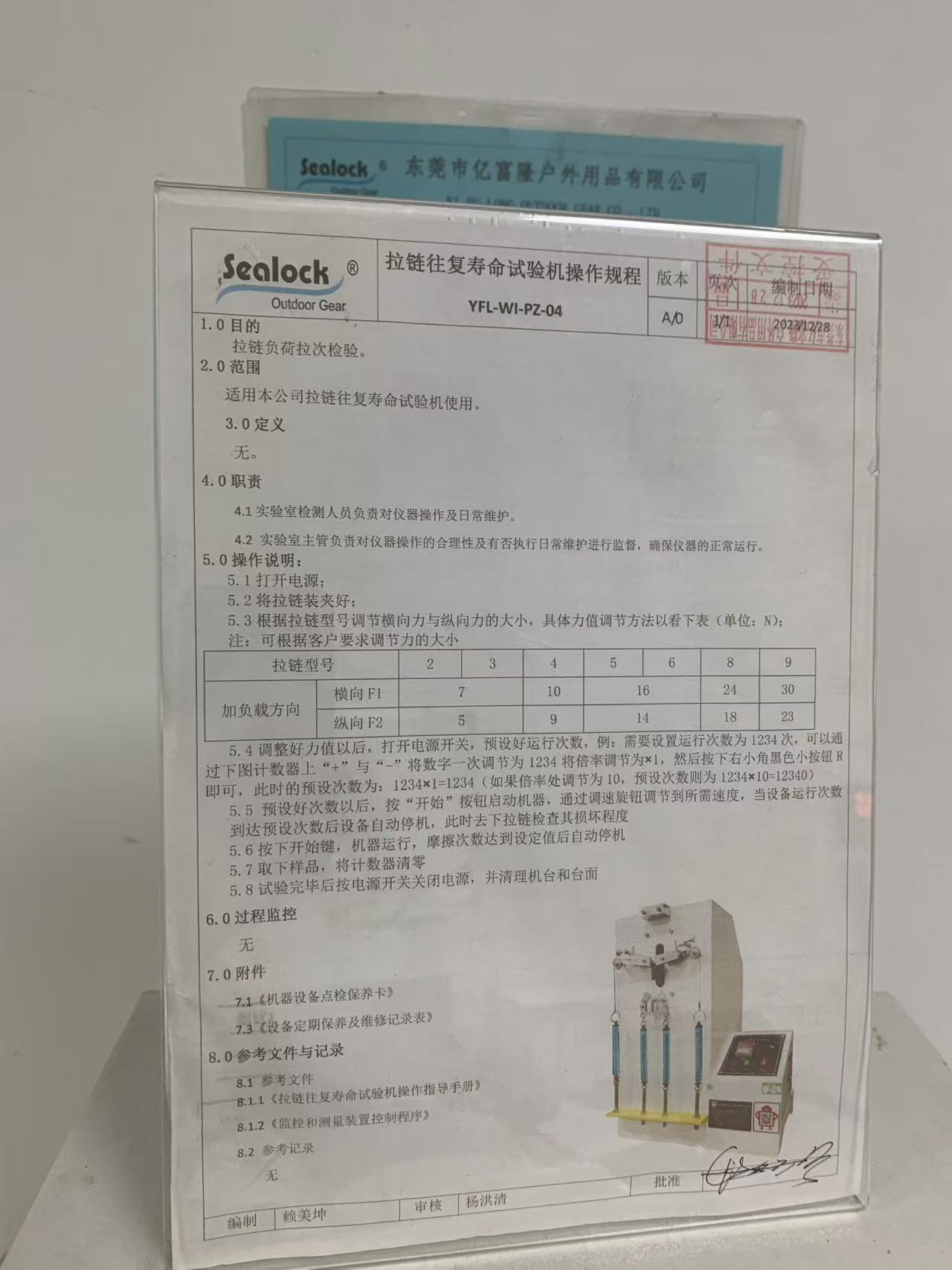

Stroj teče po kontroliranem postopku YFL-WI-PZ-04, revizija A/0, srce tega dokumenta pa je majhna tabela. Nastavi bočno silo (F1) in vzdolžno silo (F2) v newtonih za vsako velikost zadrge – ker zadrgo št. 3 na torbici za dokumente in zadrgo št. 9 na težkem torbici ni mogoče testirati pri enaki obremenitvi:

• Velikost 2–3:F1 7 N, F2 5 N
• Velikost 4:F1 10 N, F2 9 N
• Velikost 5–6:F1 16 N, F2 14 N
• Velikost 8:F1 24 N, F2 18 N
• Velikost 9:F1 30 N, F2 23 N

Pri tej mizi je vredno opozoriti na dve stvari. Prvič, obremenitve se spreminjajo z zadrgo, tako da je preizkus sorazmeren in ne enak za vse – pričakuje se, da bo težja veriga prenesla več, zato je tudi preizkušena kot taka. Drugič, postopek vsebuje izrecno opombo:vrednosti sile se lahko prilagodijo zahtevam kupca.Če lastne specifikacije znamke zahtevajo drugačno obremenitev ali težjo, ker je njihova končna uporaba brutalna, je stroj nastavljen na njihovo številko in ne na našo. Standard hiše bi moral biti tla, ne strop.

Kako pravzaprav poteka tek

Postopek je dovolj kratek, da ga lahko preberete v minuti, kar je znak testa, ki ga izvajajo in ne občudujejo:

• Vklopite in vpnite zadrgo v nastavek.
• Nastavite stranske in vzdolžne sile glede na tabelo za to velikost zadrge — ali glede na specifikacijo stranke.
• Nastavite število ciklov na števcu z uporabo njegovega množitelja: 1234 pri ×1 je 1234 ciklov; enaka nastavitev pri ×10 je 12.340. To je majhen mehanski detajl, ki je uničil več kot en test v več kot eni tovarni, zato je naveden v dokumentu in ne prepuščen spominu.
• Pritisnite start in nastavite hitrost na številčnici. Stroj kroži in se samodejno ustavi, ko doseže prednastavljeno število.
• Odstranite zadrgo in preglejte poškodbe — to je dejanski rezultat, ne pa dejstvo, da je preživela.
• Nastavite števec na ničlo, izklopite, očistite stroj in mizo.

Ta zadnja vrstica izgleda kot gospodinjstvo. Ne gre le za gospodinjstvo: če števec ni ničel, se 3000-ciklični test naslednje osebe tiho spremeni v 300-ciklični.

Zakaj je to bolj pomembno za vodotesno opremo kot za prtljago

Standardna najlonska zadrga je prizanesljiva stvar. Vodotesne in zrakotesne zadrge, ki jih varimo v suhe vreče in hladilnike, niso, razlogi pa so strukturni.

Po zasnovi so trši - tesen, prevlečen zobni spoj, ki zadržuje vodo in hladen zrak, je ista stvar, zaradi katere jih je težko vleči. Ta upor pomeni, da vsak cikel prenese več sile na drsnik, trak in jeziček za vleko, kot bi mehka zadrga kadarkoli. Na traku imajo tudi polimerno prevleko, prevleke pa lahko po dovolj ciklih počijo na pregibu ali na točki obremenitve – in razpoka v prevleki nepremočljive zadrge ni kozmetična težava, je puščanje. Nazadnje, pri naših izdelkih je trak z zadrgo običajno privarjen neposredno v telo, tako da je vmesnik med premikajočo se komponento in zaprto strukturo sam po sebi mesto, ki mora preživeti utrujenost.

Vse to pomeni, da poštena različica trditve o nepremočljivi zadrgi ni "tesni". To je "še vedno tesni po sezoni, ko so ga odpirali z mokro roko." Edini način, da to izveš pred pošiljanjem, je, da ga obremeniš in nato pogledaš.

Kaj iščemo, ko se ustavi

Število ciklov je nastavitev; rezultat je kasnejši pregled. Na končanem vzorcu preverjamo, ali se veriga še vedno popolnoma zapre in zaklene za drsnikom, ali se je drsnik razširil ali začel preskakovati, ali so se zobje deformirali ali odtrgali od traku, ali sta vlečni jeziček in njegova pritrditev nedotaknjena in — pri prevlečenih vodoodpornih verigah — ali so na prevleki vidne razpoke ali obraba vzdolž pregibne črte, kjer poteka drsnik.

Neuspeh tukaj ni samodejno zavrnjena zadrga. Pogosto gre za pogovor o specifikacijah: težja širina vreče, ki bo preveč napolnjena, drugačen drsnik ali tip zaklepanja, ojačitev na končnem naslonu, kjer se koncentrira obremenitev, ali sprememba dizajna, zaradi katere zadrga ni del vreče, ki sploh nosi obremenitev. Kar nikoli ne bi smelo biti, je odkritje stranke.

Registriran, kalibriran in namerno dolgočasen

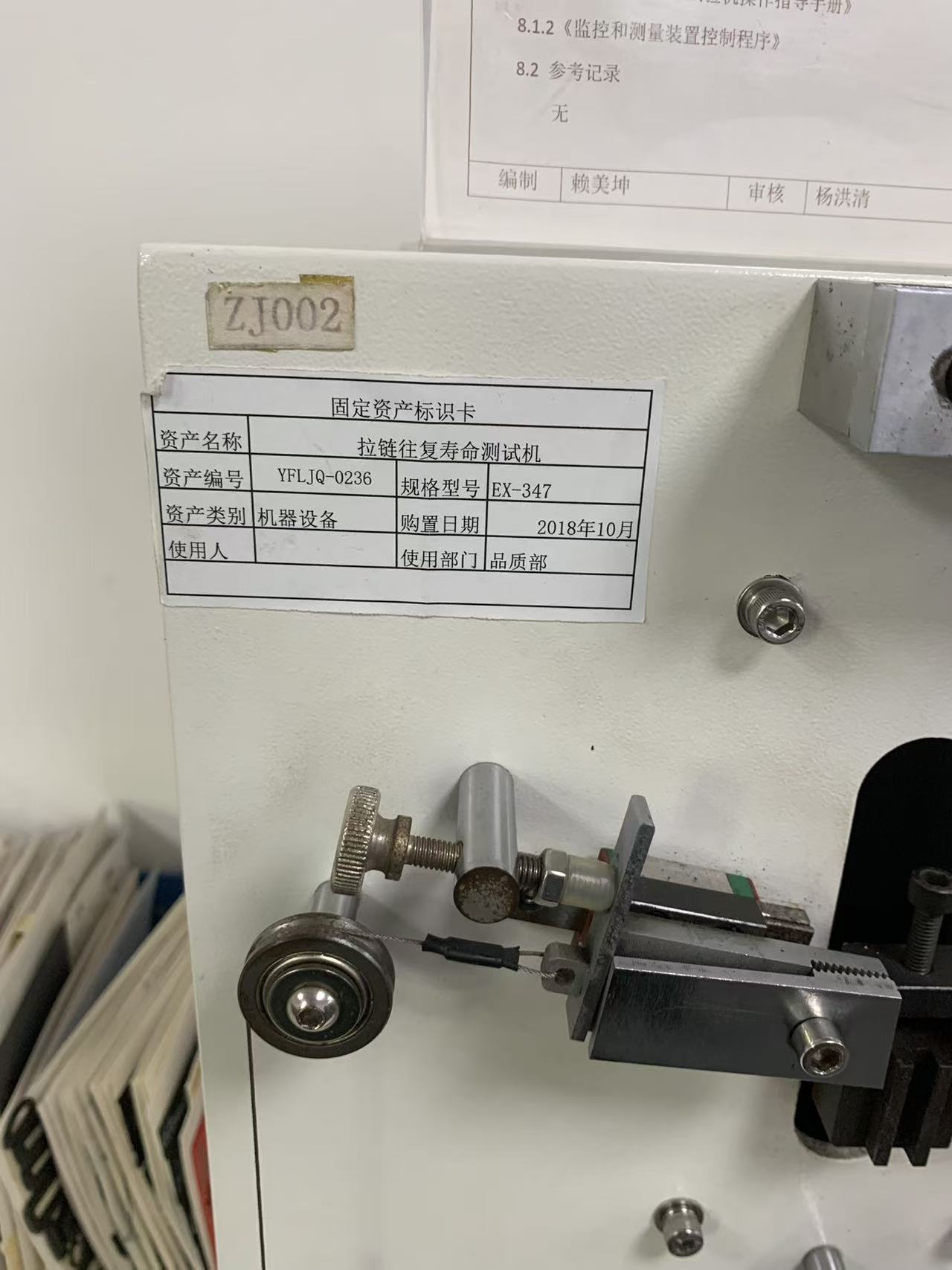

Tako kot drugi instrumenti v tej seriji ima tudi ta svojo dokumentacijo na ohišju: kartico sredstev, ki ga identificira kot sredstvo podjetja YFLJQ-0236, model EX-347, kupljeno oktobra 2018 in dodeljeno oddelku za kakovost, in ID stroja — ZJ002 — vrisan na plošči. Zraven je kalibracijska nalepka, kalibrirana decembra 2025, ponovna kalibracija pa je predvidena decembra 2026.

Ta kombinacija – imenovani lastnik, dokumentiran postopek, tabela obremenitev z realnimi številkami in zunanja kalibracija na načrtovanem ciklu – je tisto, kar omogoča, da stavek, kot je »ta zadrga je prestala 3000 ciklov pod 16 N bočno obremenitvijo«, strankinemu inženirju nekaj pomeni. Brez tega je isti stavek le lepo okroglo število.

Še en list na steni

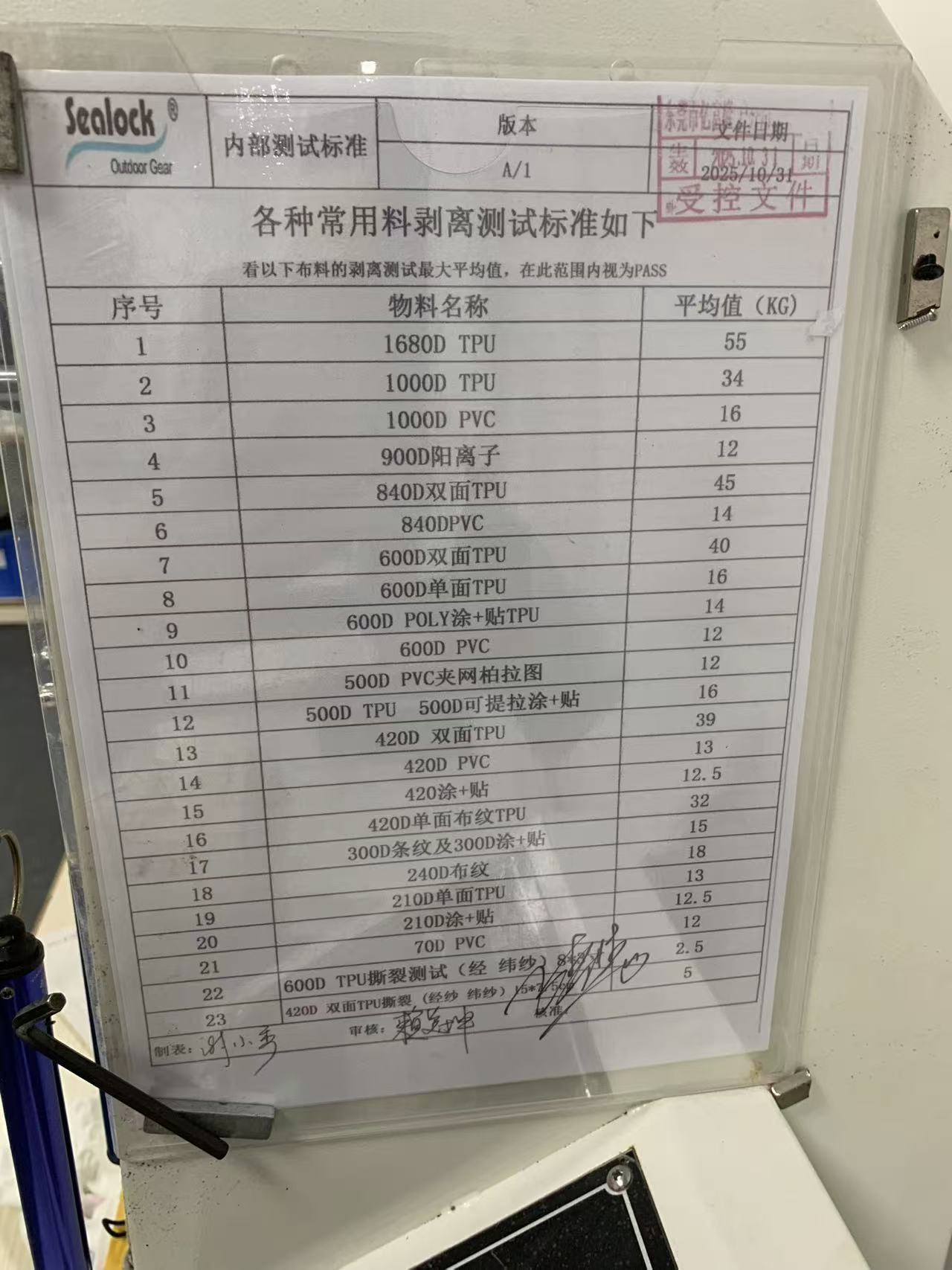

Če pogledate mimo tega stroja na fotografijah, je ob njem nameščen še en nadzorovan dokument: interni preskusni standard, ki navaja sprejemljive vrednosti, v kilogramih, za luščenje in trdnost lepljenja v več kot dvajsetih materialih, ki jih redno uporabljamo — 1680D TPU, 840D dvostranski TPU, 600D enostranski in dvostranski TPU, PVC in prevlečeni laminati, vsak s svojo lastnostjo. prag in merila trdnosti trganja na dnu. Pripada drugemu instrumentu in je predmet naslednjega članka v tej seriji.

Vendar je tukaj vredno označiti, ker odgovarja na vprašanje, ki ga ljudje redko zastavijo tovarni:katera številka šteje za prehod?Testiranje je le polovica nadzora kakovosti. Druga polovica je napisana merila sprejemljivosti, ki jih nadzoruje revizija – tako da se rezultat primerja z nečim, kar je vnaprej dogovorjeno, namesto s tistim, na kar je oseba, ki drži vzorec, upala.

O Sealocku

Sealock (Dongguan Yifulong Outdoor Products Co., Ltd.), ustanovljen leta 2003, je proizvajalec visokofrekvenčno varjenih nepremočljivih torb, mehkih stranskih hladilnih torb in napihljive vodne opreme s proizvodnimi bazami v Dongguanu na Kitajskem in mestu Ho Chi Minh v Vietnamu. Podjetje upravlja lastni preskusni laboratorij z registriranimi, zunanje kalibriranimi instrumenti, nadzorovanimi operativnimi postopki in dokumentiranimi notranjimi standardi sprejemljivosti, ki podpirajo odobritev materialov, razvoj izdelkov in nadzor kakovosti proizvodnje za programe OEM in ODM po vsem svetu. Njegovi sistemi in certifikati vključujejo ISO 9001, BSCI, SMETA in GRS.
