Kaj je RF varjenje?

RF varjenje – imenovano tudi visokofrekvenčno ali HF varjenje – je proizvodni postopek, ki povezuje termoplastične materiale z uporabo elektromagnetne energije namesto niti, lepila ali površinske toplote. Ko so združljivi materiali, kot je TPU, izpostavljeni visokofrekvenčnemu elektromagnetnemu polju, začnejo polarne molekule v materialu hitro nihati. To molekularno gibanje ustvarja toploto iz notranjosti materiala navzven in pod nadzorovanim pnevmatskim tlakom se dve plasti na spojnem vmesniku stopita skupaj in spojita v eno samo neprekinjeno strukturo.

Ko je RF energija odstranjena in se material ohladi pod trajnim pritiskom, je zvar trajen. Ni šiva v tradicionalnem smislu – samo območje, kjer dva ločena kosa materiala postaneta eno. Brez sukanca, brez lukenj za iglo, brez traku, ki drži karkoli skupaj.

Tehnologija se uporablja v številnih zahtevnih aplikacijah: potopne suhe vreče, neprepustnemehki hladilniki, napihljive strukture na prostem, nepremočljiva medicinska transportna embalaža in vojaška taktična oprema. Kar je skupno tem aplikacijam, je netoleranca za okvare šivov – razmere, kjer puščanje ni samo neprijetno, ampak drago ali nevarno.

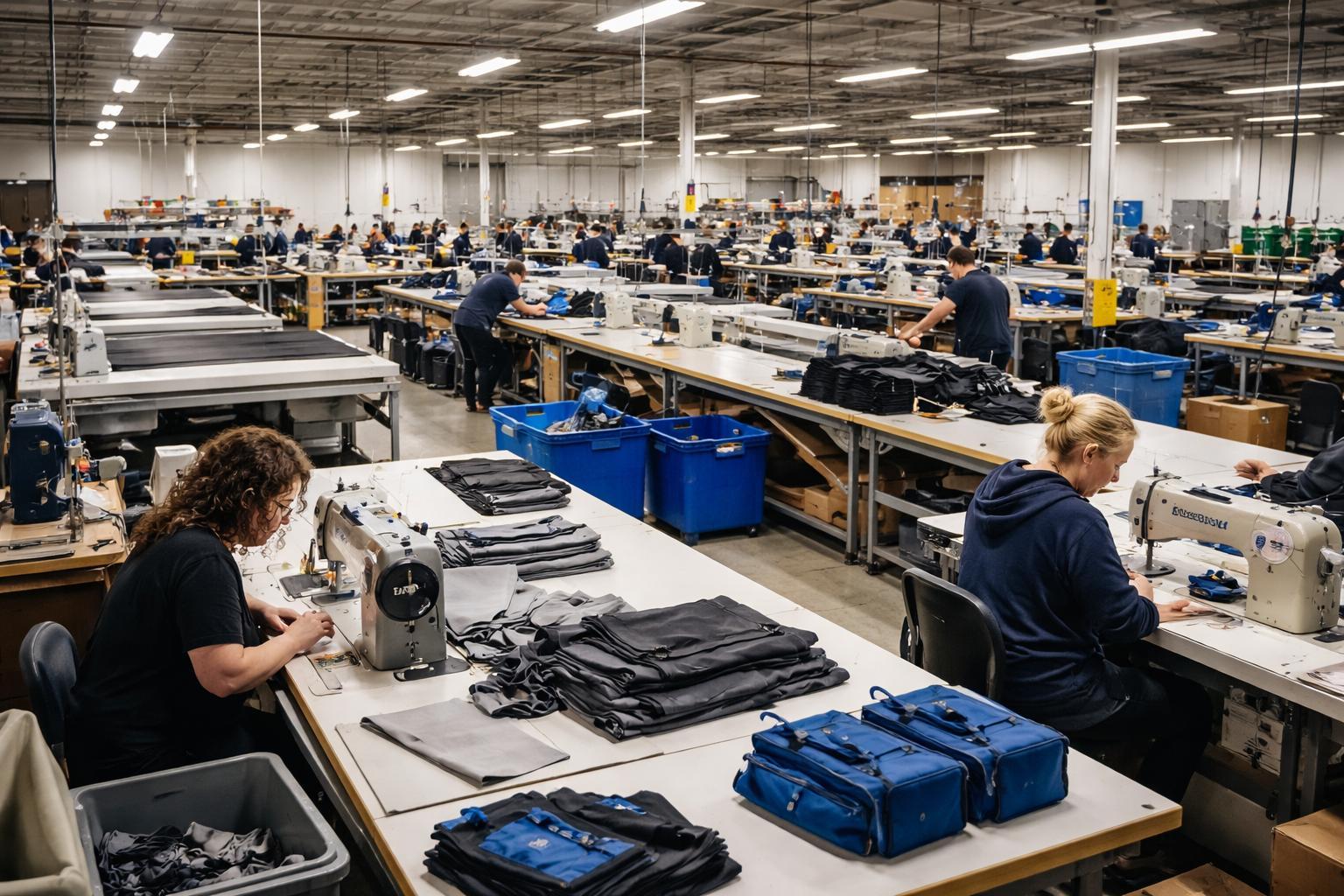

Kaj je tradicionalno šivanje?

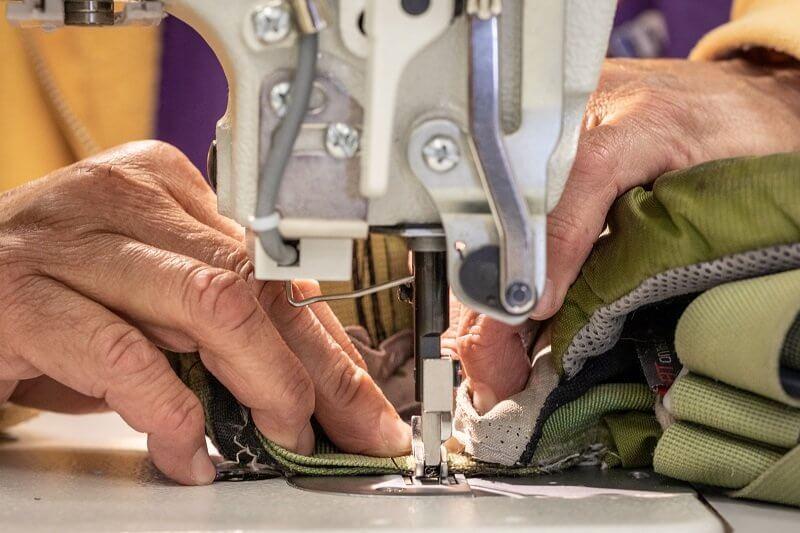

Industrijski šivi povezujejo materiale mehansko: igle gredo skozi plasti tkanine, ki nosijo nit, ki se med prehodi zaklene, da drži plošče skupaj. To je zrel, zelo prilagodljiv proces, ki je že več kot stoletje hrbtenica tekstilne proizvodnje. Za večino tekstilnih izdelkov – oblačila, običajna prtljaga, pohodniška oprema, ki diha – deluje dobro in ponuja znatne prednosti v proizvodni prilagodljivosti in stroških.

Težava, značilna za vodoodporne aplikacije, je strukturna in neizogibna: vsaka igla, ki gre skozi vodotesno tkanino, ustvari luknjo. En sam meter šiva pri standardni gostoti ustvari na stotine teh perforacij. Vsaka luknjica posebej je majhna. Skupaj tvorijo neprekinjeno pot skozi nepremočljivo membrano vzdolž vsake linije šiva v izdelku.

Proizvajalci to rešujejo s trakovi za šive, vodoodpornimi premazi in tesnili. Te rešitve delujejo do neke mere. Za praktične namene pod zmernimi pogoji lahko povečajo šivan izdelek iz "vodoodpornega" v "vodotesen". Toda dodajajo korake postopka, povečujejo stroške in uvajajo svoje lastne poti odpovedi – razslojevanje traku, obraba premaza – ki postanejo pomembne pod dolgotrajno uporabo in pritiskom.

Kako obe metodi združujeta materiale: strukturna razlika

Razlika med tema dvema načinoma gradnje se zmanjša na to, kje v šivu živi napetost.

Pri šivani konstrukciji mehansko obremenitev šiva prenaša nit, ki poteka skozi vrsto lukenj, preluknjanih v materialu. Nit je v večini primerov ožja in manj močna od tkanine, ki jo drži skupaj. Vsaka luknja za šiv je točka koncentracije napetosti – mesto, kjer je bila tkanina preluknjana in kjer bo ponavljajoče se upogibanje pod obremenitvijo povzročilo postopno povečevanje. Zato šivani šivi odpovedujejo tako, kot se: postopoma, na obremenjenih mestih, običajno se začnejo pri vogalih ali pritrdilnih točkah, kjer je koncentracija obremenitve največja.

V RF varjeni konstrukciji ni lukenj in navojev. Obremenitev šiva se porazdeli po celotnem varjenem območju, ki se je zlilo v neprekinjeno plast materiala. Dobro izvedena varjena območja običajno ustrezajo ali presegajo natezno trdnost okoliške osnovne tkanine, kar pomeni, da se pri destruktivnem vlečnem preskusu osnovna tkanina strga, preden zvar popusti. Način okvare, ko se pojavi, je drugačen in na splošno pozneje v življenjski dobi izdelka.

Zlasti za vodotesno delovanje je razlika binarna: RF zvarjeni šivi nimajo lastne poti za vdor vode; šivani šivi že po definiciji, vprašanje pa je le, kako dobro so te poti pokrite.

Vodoodporna zmogljivost: kjer je vrzel najbolj merljiva

V statičnih pogojih nizkega tlaka – rahel dež, kratek pljusk – razlika v zmogljivosti med dobro lepljenim šivom in RF varjenim šivom morda ne bo takoj očitna. Oba lahko v teh okoliščinah zadržita vodo. Vrzel postane jasna, ko razmere postanejo zahtevnejše.

RF zvarjene šive na združljivih materialih je mogoče testirati pod tlakom do 1,0 bara, kar je enako hidrostatičnemu tlaku 10-metrskega vodnega stolpca, brez puščanja. To zajema resnično potopitev, pritisk vode zaradi brzic in dinamične obremenitve kajakaške vreče, ki jo veslač stisne ob skale ali nanjo sedi. Var zdrži ali pa ne, pravilno izveden zvar na kvalitetnem TPU drži zanesljivo.

Zašiti šivi s šivnim trakom običajno začnejo puščati že pri delčku tega tlaka. Specifična točka okvare se razlikuje glede na kakovost traku, doslednost nanosa in število ciklov uporabe izdelka, vendar je 0,1 do 0,3 bara realen razpon za šivano konstrukcijo v dejanskih pogojih. Poleg tega se robovi lepilnega traku dvignejo in voda najde luknje za iglo pod njimi.

Praktična posledica: za vse, kar se trži kot potopno, za izdelke, ki se uporabljajo v morskih okoljih, ali za katero koli uporabo, kjer je vsebina vrečke pomembna, če je mokra, šivana konstrukcija s trakom za šive ni zanesljiva dolgoročna rešitev. Za zunanjo uporabo v lahkih razmerah, kjer zadostuje občasna odpornost proti škropljenju, pogosto zadostuje.

Vzdržljivost skozi čas: Kako se vsaka vrsta šiva stara

Outdoor opreme se ne uporabi enkrat. V letih redne uporabe se polni, stisne, zloži, izpostavi UV-žarkom, prepoji s soljo in spremeni temperaturo. Območje šiva akumulira to napetost različno, odvisno od metode gradnje.

RF varjeni šivi se starajo brez posebnih degradacijskih poti, ki vplivajo na šivano konstrukcijo. Ni niti, ki bi se strgal, ni lukenj za šivanje, ki bi jih odpirali, in lepilnega traku, ki bi se razslojil zaradi ponavljajočega se širjenja in krčenja vrečke, ki se premika med hladno vodo in toplo sončno svetlobo. Zvar, ki prestane preskus tlaka, ko je izdelek nov, bo na splošno prestal še leta kasneje, ob predpostavki, da osnovni material ni bil fizično poškodovan.

Šivi se starajo na načine, ki so pogosto nevidni, dokler niso več. Nit se postopoma trga. Luknje za šive v nepremočljivih membranah se nekoliko povečajo ob ponavljajočih se upogibnih obremenitvah. Šivni trak, ki je bil videti popoln na novem izdelku, se po izpostavljenosti UV-žarkom in termičnem ciklu začne dvigovati na vogalih in robovih. Nobena od teh sprememb ni dramatična – so kumulativne. Rezultat je izdelek, ki deluje primerno zgodaj v svoji življenjski dobi in postopoma slabše, ko se uporaba kopiči, dokler okvara ne povzroči poslabšanja.

Za blagovne znamke, ki prodajajo na podlagi kakovosti izdelkov in jo podpirajo z garancijskimi zavezami, ima ta krivulja staranja neposredne komercialne posledice. Vračila in garancijski zahtevki za vodoodporne izdelke se združujejo okoli napak pri šivih, ne zaradi napak na tkanini – glavni vzrok pa je skoraj vedno metoda gradnje.

Videz: Kaj šiv sporoča o izdelku

To je kategorija, ki je pomembnejša, kot se morda zdi v tehnični primerjavi.

RF varjeni šivi so poravnani, gladki in geometrijsko natančni. Zvarjena linija ne dodaja mase, ne ustvarja roba prepognjene tkanine in nima vizualne nepravilnosti, ki jo povzroči variacija napetosti niti pri šivanju. Estetski rezultat se bere kot tehnični in namerni - kar je primerno za izdelke, nameščene v vrhunskem zunanjem ali taktičnem prostoru.

Šivani šivi niso neprivlačni, vendar se berejo drugače. Za lifestyle torbe, modno napredno prtljago ali izdelke, pri katerih je kakovost ročno izdelanega tekstila del identitete blagovne znamke, je šivanje prava estetska izbira. Pri izdelku, ki se trži zaradi vodoodporne zmogljivosti in tehnične kakovosti, šivana zunanjost z vidnim šivnim trakom sporoča nekaj, kar bi lahko spodkopalo položaj.

Izkušeni kupci na trgu opreme za uporabo na prostem so postali vešči uporabe konstrukcije šivov kot približka splošne kakovosti izdelave – kar ni nerazumno, saj korelacija običajno drži.

Proizvodni stroški: kjer se prava primerjava niansira

Preprosta različica te primerjave je, da je šivanje cenejše. To velja na ravni enote in na ravni naložbe v opremo. RF varjenje zahteva specializirane stroje, orodja, specifična za proces (matrice za vsako geometrijo zvara) in operaterje, ki razumejo, kako nastaviti in vzdrževati varilne parametre. Oprema za šivanje je veliko bolj dostopna, operaterje je lažje usposobiti, postopek pa bolj prilagodljivo obravnava kompleksne tridimenzionalne oblike.

Popolnejša različica primerjave pojasnjuje, kaj se zgodi na koncu proizvodnje.

Ko je RF varjena konstrukcija pravilno izvedena, daje dosledne rezultate v proizvodnih serijah z nizkimi stopnjami napak pri šivih. Izdelki pridejo na trg s svojo vodoodporno specifikacijo in jo ohranjajo skozi celotno življenjsko dobo izdelka. Garancijski zahtevki za napake pri šivih so nizki. Stopnje donosa so nizke.

Šivana konstrukcija s šivnim trakom uvaja več variabilnosti – doslednost nanosa traku, kakovost traku v serijah dobaviteljev, pozornost operaterja na pokritost vogalov – in napake, ki izhajajo iz tega, se ponavadi pokažejo, ko je bil izdelek na terenu sezono ali dve. Do takrat so se stroški preusmerili s proizvodnje na izpolnitev garancije, storitve za stranke in ugled blagovne znamke.

Za blagovne znamke, ki prodajajo na vrhunskem zunanjem trgu, kjer je kakovost izdelkov osrednji element pozicioniranja, se ta izračun stroškov na nižji stopnji običajno odloči v prid RF varjene konstrukcije kljub višjim začetnim proizvodnim stroškom. Za proračunsko usmerjene izdelke, kjer je cena glavna konkurenčna os, ostaja šivanje racionalna izbira.

Združljivost materialov: kaj je mogoče in kaj ne sme biti RF varjeno

RF varjenje deluje tako, da vzbuja polarne molekule znotraj materiala – kar pomeni, da deluje samo na materialih, ki imajo polarne molekularne strukture za vzbujanje. Termoplasti, kot so TPU, PVC, EVA in nekatere tkanine, prevlečene s PU, so združljive z RF. Naravna vlakna (bombaž, volna), neobdelan najlon in poliester brez kompatibilnega premaza niso.

To je eden od razlogov, da se je premik industrije opreme za uporabo na TPU-laminirane tkanine pospešil skupaj s sprejetjem RF varjene konstrukcije. Materiali so bili delno izbrani, ker so zasnovani za ta proces.

Znotraj kategorije materialov, združljivih z RF, se zmogljivost razlikuje. TPU je na splošno najprimernejša izbira za vrhunske zunanje aplikacije zaradi svoje prilagodljivosti v hladnem vremenu, UV odpornosti, možnosti formulacije brez PFAS in dolgotrajne elastičnosti na varjenih območjih. PVC je enostavno in poceni varjen, vendar predstavlja regulativno tveganje na trgih s strogimi kemijskimi standardi in postane krhek pri nizkih temperaturah. Izbor materiala in parametre varjenja je treba razviti skupaj – nastavitev varjenja, ki dobro deluje za eno formulacijo TPU, lahko povzroči nepopolno zlitje na drugi, tudi pri enaki debelini.

Panoge, kjer je RF varjenje postalo standardna praksa

Sprejetje RF varjenja je običajno v korelaciji z resnostjo uporabe – bolj kot je posledična okvara šiva, prej se je industrija usmerila k varjeni konstrukciji.

Medicinski pripomočki in farmacevtska embalaža so bili zgodnji uporabniki prav zato, ker ima kontaminacija zaradi ogroženega tesnila neposredne posledice za varnost pacientov. Sledila je vojaška in taktična oprema, ker imajo okvare opreme na terenu v težkih okoljih operativne posledice, ki jih vračila izdelkov ne obravnavajo ustrezno. Vrhunska oprema za uporabo na prostem – suhe vreče, potopni hladilniki,morske palubne torbe, oprema za divje vode—se giblje v isto smer, saj so se povečala pričakovanja potrošnikov glede pristne vodotesne zmogljivosti in blagovne znamke so ugotovile, da "vodoodporno", postavljeno proti resnično vodoodpornemu konkurentu, dosledno izgublja.

Industrijske zaščitne prevleke, napihljive konstrukcije in nepremočljiva varnostna oprema zaokrožujejo področje uporabe. V vsakem primeru je skupni dejavnik ta, da je osnovna funkcija izdelka odvisna od ohranitve celovitosti šiva skozi čas in pod obremenitvijo – ne samo iz škatle.

Ko šivanje ostane prava izbira

RF varjenje ni univerzalno boljše - boljše je za posebne aplikacije. Šivanje ostaja praktična izbira v številnih resničnih scenarijih.

Kompleksne tridimenzionalne strukture, ki zahtevajo, da šivi sledijo sestavljenim krivuljam ali ozkim radijem, je pogosto lažje dobro izvesti s šivanjem kot z varilnimi matricami, ki jih je treba oblikovati za vsako geometrijo. Izdelki, pri katerih je zračnost pomembna – oblačila za zmogljivost, prezračevani pohodniški torbici – ne morejo uporabljati RF varjene konstrukcije na svojih primarnih ploščah, ne da bi pri tem žrtvovali prenos vlage, zaradi česar so funkcionalni. Modne in življenjske torbe, pri katerih je tekstilna estetika del identitete izdelka, so pogosto videti bolje s šivano konstrukcijo. In za vsako aplikacijo, kjer "vodoodpornost" resnično zadostuje - priložnostni nahrbtnik, ki bo občasno deževal, a nikoli potopljen - dodatnih stroškov in materialnih omejitev RF varjenja ne upraviči večja zmogljivost.

Številni dobro zasnovani izdelki namerno uporabljajo obe metodi. Anepremočljiva suha vrečalahko uporablja RF varjeno konstrukcijo za glavno ohišje in oblogo zgornjega dela – cone, ki morajo vzdržati pritisk –, medtem ko se šivi uporabljajo za zunanje žepe za dodatke, pritrdilne točke ramenskih pasov in spoje okrasnih plošč, kjer vodoodporna zmogljivost ni potrebna in šivanje ponuja večjo prilagodljivost oblikovanja. Najboljši proizvajalci oba procesa dovolj dobro razumejo, da vsakega uporabijo tam, kjer se najbolje obnese, namesto da izbiro obravnavajo kot binarno.

Realni stroški napačne konstrukcije šivov

Odločitve o nabavi vodoodpornih izdelkov se običajno osredotočajo na specifikacije tkanine: število denijev, teža premaza, razred materiala. Ti so pomembni in kupci jih upravičeno ocenjujejo. Vendar je vprašanje konstrukcije šivov med nabavo pogosto deležno manj pozornosti – in od tam izvira večina dejanskih napak na terenu.

Stranke, ki vračajo anepremočljiva torbaredko poročajo, da je tkanina odpovedala. Poročajo, da je v notranjost uhajala voda, da se je ločil vogal, da je bila elektronika ali hrana poškodovana, čeprav je izdelek ocenjen kot vodotesen. V večini primerov šiv ni uspel. In v večini primerov je bila napaka šiva predvidljiva na podlagi metode gradnje in pogojev, v katerih je bil izdelek prodan.

Izkušeni kupci OEM so se med ocenjevanjem dobavitelja naučili postavljati vprašanja o šivih: pod kakšnim pritiskom proizvajalec potrjuje svoje varjene šive? Ali se hidrostatično testiranje izvaja na enoto ali na serijo? Kako so parametri zvara dokumentirani in preverjeni, ko se materiali spremenijo med proizvodnimi serijami? Ali je testiranje hladnega upogibanja del protokola QC? Ta vprašanja ločujejo proizvajalce s pristno zmogljivostjo RF varjenja od tistih, ki tehnologijo navajajo v svojih zmožnostih brez procesne discipline za njeno dosledno izvajanje.

Konstrukcija šivov se je premaknila iz proizvodne opombe v razlikovanje izdelkov. Za blagovne znamke, ki tekmujejo na vrhunskem vodoodpornem trgu, sodi v specifikacijo izdelka in ne kot domnevna podrobnost.

RF varjenje proti šivanju: neposredna primerjava
