Kako se testirajo vodotesne torbice za telefon

Sealock je proizvajalec vodoodpornih torbic za telefon in dobavitelj OEM. Vsaka torbica na trgu je opisana kot nepremočljiva; veliko manj jih je bilo testiranih na način, ki karkoli pomeni. Vrzel je tukaj pomembnejša kot pri katerem koli drugem vodoodpornem izdelku, saj stranka ne tvega mokre brisače – tvega svoj telefon. Ta vodnik opisuje, kako se telefonska torbica dejansko testira, od mednarodnega standarda, ki stoji za oceno, do pregledov na proizvodni liniji, končnega pregleda pošiljke in triminutnega preizkusa, ki ga lahko kupec opravi sam.

Standard za oceno

Ocene vdora vode izvirajo iz IEC 60529 (enakovredno EN 60529, s povezanimi standardi, vključno z ISO 20653, AS/NZS 60529 in JIS C 0920). Lestvica sega od navpičnega kapljanja pa vse do visokotlačnega čiščenja s paro in vsaka stopnja je resnično drugačen test s svojo aparaturo, pretokom in trajanjem:

Ocena	Pogoj	Preizkusni parametri
IPX0	Brez zaščite	Ni testirano
IPX1	Navpično kapljanje	1 mm/min za 10 minut, predmet se vrti z 1 rpm
IPX2	Kapljica, nagnjena 15°	3 mm/min, nagnjen do 15° od običajnega položaja
IPX3	Pršenje vode	Razpršite do ±60° od navpičnice; nihajoča cev nad lokom 60° ali ~10 L/min šoba, min. 5 minut
IPX4	Brizganje iz katere koli smeri	Ista naprava v loku ~180° (ali vrtljiva plošča pri 5 rpm); splošno merilo uspešnosti za "odpornost na škropljenje".
IPX5	Vodni curki	6,3 mm šoba, 12,5 l/min pri ~30 kPa, od 2,5–3 m, min. 3 minute
IPX6	Močni vodni curki	12,5 mm šoba, 100 l/min pri ~100 kPa — hudourniški dež in pogoji izpiranja
IPX7	Začasna potopitev	1 meter za 30 minut
IPX8	Neprekinjeno potapljanje	Več kot 1 meter, do globine in trajanja, ki ju navede proizvajalec
IPX9K	Visokotlačni, visokotemperaturni curki	Štiri šobe pri 0°, 30°, 60° in 90°; ~80–100 barov pri 80±5°C — industrijsko in avtomobilsko pranje

Dve stvari, ki se kupci zmotijo ​​glede tehtnice

Prvič, ocene niso kumulativne.Izdelek z oceno IPX7 ni bil nujno potrjen proti vodnim curkom pri IPX5 ali IPX6, ker se fizika vdora bistveno razlikuje – trajni statični tlak je drugačen problem kot močan usmerjen curek. Zato so izdelki, ki potrebujejo oboje, testirani in označeni z IPX6/IPX7 ali IPX6/IPX8, namesto da bi domnevali, da višja številka pokriva vse.

Drugič, IPX1 do IPX6 so preskusi z razprševanjem, ne preskusi s potopitvijo.Simulirajo dež, brizganje in čiščenje s cevjo - uporabna merila uspešnosti za jakno, zvočnik ali svetilko, vendar nepomembna za izdelek, katerega glavni namen je iti pod vodo. Torbica za telefon z oceno IPX4 plavalcu ne pove ničesar. Zato sta za to kategorijo pomembni samo dve ravni:

• IPX7— potopitev do 1 metra za 30 minut. Standard je natančen glede geometrije: spodnji del predmeta ni več kot 1 meter, zgornji pa vsaj 15 cm pod površino. Fiksni, ponovljivi test.
• IPX8— neprekinjeno potopitev več kot 1 meter pod pogojidoloča proizvajalec. V praksi to pogosto pomeni testiranje pri 3–5 atmosferah, kar ustreza približno 30 do 50 metrom vode. Ker pogoje določi proizvajalec, je trditev IPX8 smiselna le, če sta navedena globina in trajanje.

Ta zadnja točka je najbolj uporabna stvar, ki jo kupec lahko ve. Samo "IPX8" ni mogoče preveriti; "IPX8 do 30 metrov" je trditev, ki jo je mogoče preizkusiti in revidirati.

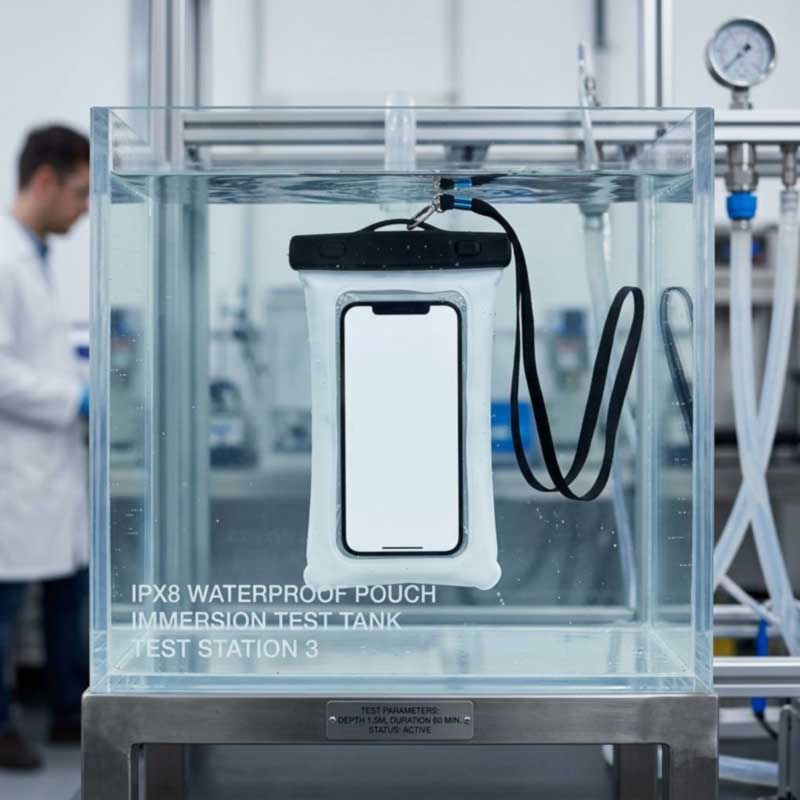

Kako poteka laboratorijski potopni test

Postopek je bolj discipliniran kot "daj ga v vodo in poglej":

1. Nastavitev— je artikel zaprt natanko tako, kot bi ga zaprl uporabnik, z vsemi pečati in zapirali ter s simulacijo vsake odprtine, ki običajno nosi trak ali nastavek.
2. Rezervoar— dovolj velik, da predmet v celoti potopite, ne da bi se dotaknil dna, tako da je navedena globina resnična.
3. Potopitev— zadrževanje na določeni globini določen čas; za IPX7 je to 1 meter za 30 minut.
4. Orientacija— sprejeta je odločitev o testiranju predmeta pod različnimi koti, saj se tesnilo lahko obnaša različno, odvisno od tega, katera stran je najbolj zgornja.
5. Odstranitev in pregled— predmet se posuši navzven, odpre in pregleda, da bi lahko vdrl. Vpojni papir v notranjosti razkrije celo sled vlage.

Pri izdelku IPX8 gre strogi kvalifikacijski protokol še dlje – najprej pregled upadanja tlaka, statična potopitev pri 1,5-kratni nazivni globini za nazivno trajanje, dinamični potopni ciklični tlak med ničlo in nazivno globino do tisočkrat, nato pa ponovni preskus upadanja tlaka za odkrivanje, ali se je tesnilo med cikliranjem poslabšalo. Bistveno je, da pride do predkondicioniranja okolja – toplotnega staranja, vlažnosti in izpostavljenosti UV-sevanjuprejpotopitev, tako da test odraža vrečko, ki je preživela poletje na soncu, namesto da je bila sveža iz linije.

Testiranje se ne začne pri končani vrečki

Ko je vrečka končana, je večina spremenljivk, ki odločajo o tem, ali tesni, že zaklenjenih. Testiranje torej poteka v treh ravneh skozi proizvodnjo:

• IQC — dohodni: preverjena debelina, prosojnost in oprijemljivost filma glede na podpisani standard; tesnila, preverjena glede povratne elastičnosti; ABS ključavnica je preverjena glede dimenzij in žilavosti. Serijsko spreminjanje filma spremeni optiko in način tesnjenja ohišja.
• IPQC — v postopku: celovitost tesnila in zvara, poravnava oken, namestitev zapirala in sklop vrvice-sidra, preverjeni na liniji, ko so vrečke izdelane, s testnimi tesnili, ki se izvajajo pred vsako serijo, tako da so parametri dokazani in ne domnevni.
• OQC — odhodni: Vzorčenje AQL, potopno testiranje in primerjava s podpisanim vzorcem zlata, z na voljo inšpekcijo in certificiranjem SGS ali QIMA.

Test, ki ujame tisto, kar voda zgreši

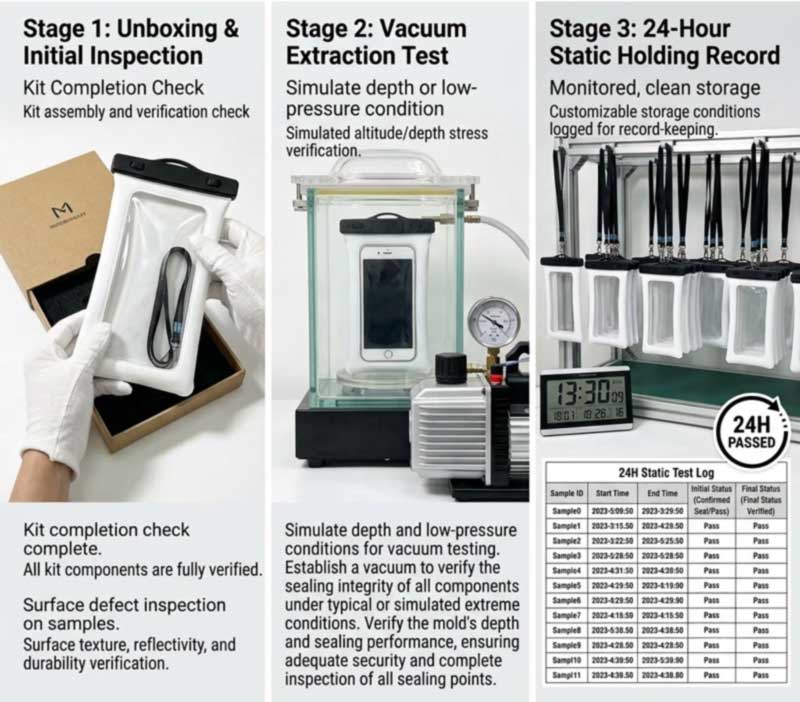

Potopitev ima slepo pego: napaka je lahko dovolj majhna, da preživi trideset minut pod vodo in kupca tedne kasneje še vedno izneveri. Zato Sealock strogo izvaja celoten postopek inšpekcijskega pregleda končnih izdelkov —razpakiranje, vakuumska ekstrakcija, 24-urni statični počitek in ugotavljanje puščanja zraka.

Logika je preprosta. Vlečenje vakuuma postavi tesnilo pod trajno razliko tlaka v nasprotni smeri, nato pa štiriindvajset ur brez motenj pusti, da se morebitna pot puščanja razkrije. Luknjica, ki je premajhna, da bi v njo vstopila vidna voda pri kratkem potopu, bo še vedno pustila vakuum ves dan. To je isto načelo, ki ga uporabljajo najstrožji protokoli IPX8, ko oklepajo potopno testiranje s pregledom upadanja tlaka – počasna puščanja se pokažejo kot sprememba tlaka, veliko preden se pokažejo kot mokro robček. Pri izdelku, ki varuje telefon, je ta marža razlika med zadovoljnim kupcem in uničeno napravo.

Drugi testi, ki jih mora opraviti torbica

Hidroizolacija je potrebna, vendar ne zadostna - zaprta torbica, ki izgubi telefon zaradi zlomljene sponke, še vedno ni uspela. Podporni paket zajema:

Test	Kaj dokazuje
Tesnilna vezava in moč lupljenja	Toplotno tesnjenje ali zvar je taljen, ne le stisnjen
Zaključno kolesarjenje	Ključavnica ali zadrga še vedno tesni po večkratni uporabi
Sunkovita obremenitev na sidru vrvice	Torbica drži telefon - glavni način napake
Čistost filma in obraba	Okno ostane uporabno za dotik in fotografiranje
Preverjanje plovnosti	Lebdi s ciljnim telefonom v notranjosti, ni prazen
UV, toplotni in solni sprej	Tjulenj preživi sezono sonca, vročine in morske vode
Preverjanje delovanja	Zaslon na dotik, Face ID in klici delujejo prek filma

Certificiranje tretje osebe

Interni rezultat je beseda tovarne; poročilo tretje osebe je dokaz, ki ga lahko kupec pokaže svojim strankam. Inšpekcijski pregled in certificiranje SGS ali QIMA je mogoče urediti za kateri koli program, zlasti za trditev IPX8 kupci vse pogosteje pričakujejo poročilo o preskusu z deklarirano globino in ne oceno, natisnjeno na seznamu. Če nabavljate in ga dobavitelj ne more proizvesti, trditev obravnavajte kot nepreverjeno.

Triminutni test, ki ga lahko opravi vsak kupec

Pred odobritvijo vzorca – in vrednega tiskanja na maloprodajni embalaži za končne uporabnike – obstaja preprosto zaporedje preverjanja:

1. Preverjanje suhega tesnila— vstavite zloženo papirnato brisačo, zaprite in zaklenite tesnilo ter nežno stisnite. Ne sme biti nobenega sikanja zraka in nobene vidne vrzeli.
2. Potopitev— potopite vrečko s papirnato brisačo v globino 1 metra za 30 minut. Obrišite ga do suhega, odprite in preglejte. Povsem suh papir je prehod.
3. Test gibanja— ko je potopljen, ga močno stresajte približno petnajst sekund, da simulirate plavanje, nato ponovno preverite. Statično tesnjenje in tesnjenje pod premikanjem nista ista stvar.

Dve navadi, ki ju je vredno prenesti na kupce: redno preverjanje ponovite ob redni uporabi ali po vsakem padcu in umaknite vrečko, na kateri je vidna vlaga. Celovitost tesnila se poslabša zaradi UV žarkov, temperaturnih nihanj in večkratne uporabe, tesnilo, ki je bilo ogroženo, pa ne povrne svoje elastičnosti.

Osnova izdelka

Te vrečke, od Sealock'svodotesna torbica za telefonlinije, so vse izdelane in preverjene v skladu z zgornjim režimom in služijo kot enaka izhodišča za naročilo OEM - nobena ni uvrščena nad drugo:

Slika	Model in specifikacije	Pečat in ocena	MOQ
	SL-A064 Univerzalna torbica za telefon IPX8 z okencem za kamero— premium PVC + ABS; zunanji pribl. 22×11,5 cm, notranja uporabna ca. 18,5×9 cm; ustreza do 7,0″; sprednje okno z zaslonom na dotik + neodvisno okno s kamero zadaj; Podprt Face ID; 60–70 g; 45 cm nastavljiva vrvica.	Dvojna drsna ključavnica + silikonski trak;IPX8	300
	SL-A101 torbica za telefon z dvojnim tesnjenjem IPX8 in okencem kamere na zadnji strani— PVC visoke čistosti; zunanja 11×17,5 cm, notranja uporabna ca. 9,5×14,5 cm; ustreza do 6,5″; podprto podvodno fotografiranje; 50–60 g; rumena / črna / zmrznjeno bela.	Stisnjeni tesnilni trak + pregibna kompresijska palica iz pene;IPX8	300
	Univerzalna vodotesna torbica za telefon SL-A082 (majhna) / SL-A083 (velika)— premium PVC 0,30–0,35 mm + ABS ključavnica; toplotno zatesnjeno telo; 55–75 g; kvalificirano od −20 °C do 60 °C; zaslon na dotik, Face ID in podprti klici.	Dvojna drsna ključavnica + pregibno tesnilo;IPX8, do 30 m	300
	SL-F170 Vodotesna torbica za telefon z zadrgo- TPU; 2L, prostor za telefon plus kartice, gotovino in malenkosti; sprejet logotip po meri.	Vodotesna zadrga; HF varjeno telo	500
	SL-A059 Vodotesna torbica za telefon za plavanje— TPU kompozitna tkanina na 500D vodotesni podlagi, brezšivno varjena; velikosti po meri; za kopanje, dež, morje, deskanje in veslanje.	IPX7 vodotesna zadrga	500

Inženiring za temi pečati je zajet v našemVodnik za izdelavo vodotesne torbice za telefon IPX8in kontrolni seznam specifikacij v našemPriročnik za prilagajanje nepremočljive torbice za telefon OEM.

Pogosta vprašanja: Testiranje torbice za telefon

V: Kakšna je razlika med preskusom IPX7 in IPX8?
O: IPX7 je fiksen — 1 meter za 30 minut, pri čemer je vrh predmeta vsaj 15 cm pod površino. IPX8 je neprekinjena potopitev nad 1 meter pod pogoji, ki jih določi proizvajalec, pogosto 3–5 atmosfer, zato je deklarirana globina del zahtevka.

V: Zakaj vrečk ne ocenjujete na IPX4 ali IPX6?
O: Ker so od IPX1 do IPX6 preskusi s pršenjem in curkom – kapljanje, brizganje in pogoji s cevjo navzdol – ne potopitev. Pomembni so za jakno ali zvočnik, toda torbica, ki prepušča samo IPX4, plavalcu ne pove ničesar. Za izdelek, zasnovan za pod vodo, je IPX7 ali deklarirana globina IPX8 edino ustrezno merilo.

V: Ali višja številka IPX samodejno pokriva nižje?
O: Ne — ocene niso kumulativne. Preseganje potopitve IPX7 ne dokazuje odpornosti proti vodnemu curku IPX5 ali IPX6, ker sta trajni statični tlak in močan usmerjen curek različna mehanizma vdora. Izdelki, ki potrebujejo oboje, so testirani in označeni za oboje.

V: Ali je oznaka IPX8 dovolj, ko nabavljam?
O: Ne. Zahtevajte deklarirano globino in trajanje ter poročilo o preskusu. Ocene IPX8 brez navedene globine ni mogoče preveriti in je najpogostejša previsoka trditev v tej kategoriji.

V: Zakaj poleg potopitve uporabljate tudi vakuumski test?
O: Ker ima potopitev slepo pego. Luknjica lahko preživi trideset minut pod vodo in še vedno ne deluje. Če ustvarite vakuum in ga zadržite 24 ur, se počasne poti puščanja razkrijejo kot izguba tlaka – enako je razlog za pregled upadanja tlaka v strogih protokolih IPX8.

V: Ali je treba vrečke testirati po staranju, ne šele ko so nove?
O: V idealnem primeru da. Toplotno staranje, vlaga in izpostavljenost UV-žarkom pred potopitvijo simulirajo dejansko življenjsko dobo – pomembno, ker se celovitost tesnila poslabša zaradi sonca, toplotnih ciklov in večkratne uporabe.

V: Ali lahko uredite certificiranje tretje osebe?
O: Da — pregled in certificiranje SGS ali QIMA na zahtevo, kar kupci vedno pogosteje potrebujejo, da svojim strankam utemeljijo trditev IPX8.

V: Kako lahko moje stranke preverijo lastno vrečko?
O: Papirnato brisačo notri, zaprite, stisnite, da zrak sika, potopite za 30 minut, nato stresite, ko je potopljen, da preizkusite med gibanjem. Suhi papir je prehod; vsaka vlaga pomeni umik vrečke.
