Vodnik za izdelavo vodotesne torbice za telefon IPX8

Sealock je proizvajalec vodoodpornih telefonskih torbic IPX8 in dobavitelj OEM. IPX8 je najvišji razred za vdor vode v običajni uporabi, torbica za telefon pa ima težo, ki je nima noben drug izdelek: torbica ščiti napravo, ki je večkrat vredna njene cene, in ena sama luknjica jo uniči. Ta priročnik pojasnjuje, kaj IPX8 dejansko zahteva, tesnilne arhitekture, ki to dosegajo, in proizvodno disciplino, zaradi katere je ocena ponovljiva v sto tisoč enotah in ne velja za en dober vzorec.

Kaj IPX8 pomeni — in kaj ne

V skladu z IEC 60529 IPX8 pomeni neprekinjeno potopitevonstranen meter, do globine in trajanja, ki ju določi proizvajalec. Enotne fiksne številke ni: ocena je smiselna le, če je navedena kot "IPX8 do 30 metrov" ali podobno. Nasprotno pa je IPX7 definiran test - en meter za trideset minut. Torej trditev IPX8 brez deklarirane globine kupcu ne pove ničesar preverljivega in ta dvoumnost je v tej kategoriji močno zlorabljena.

Fizika je tista, zaradi katere je globina pomembna. Hidrostatični tlak narašča z globino in nenehno deluje proti vsaki tesnilni površini. Ohišje, ocenjeno na veliko globino, zadržuje resen pritisk – 60-metrsko ohišje je zatesnjeno proti približno 87 psi. Pri 30 metrih je obremenitev sorazmerno manjša, vendar še vedno daleč od vsega, kar bi preživelo zapiralo, zaščiteno pred brizganjem, in jevzdržen, ki s prepustnostjo in kapilarnim delovanjem vodi vodo skozi vse nepopolnosti. Gradnja na IPX8 pomeni načrtovanje vsakega vmesnika za ta nenehni pritisk in nato dokazovanje.

Tri tesnilne arhitekture, ki dosegajo IPX8

Zip-style zapirala sama po sebi ne pridejo tja pod pritiskom; sistemi zaklepanja z tesnilom. Sealock zgradi tri, od katerih je vsak drugačen odgovor na isto težavo:

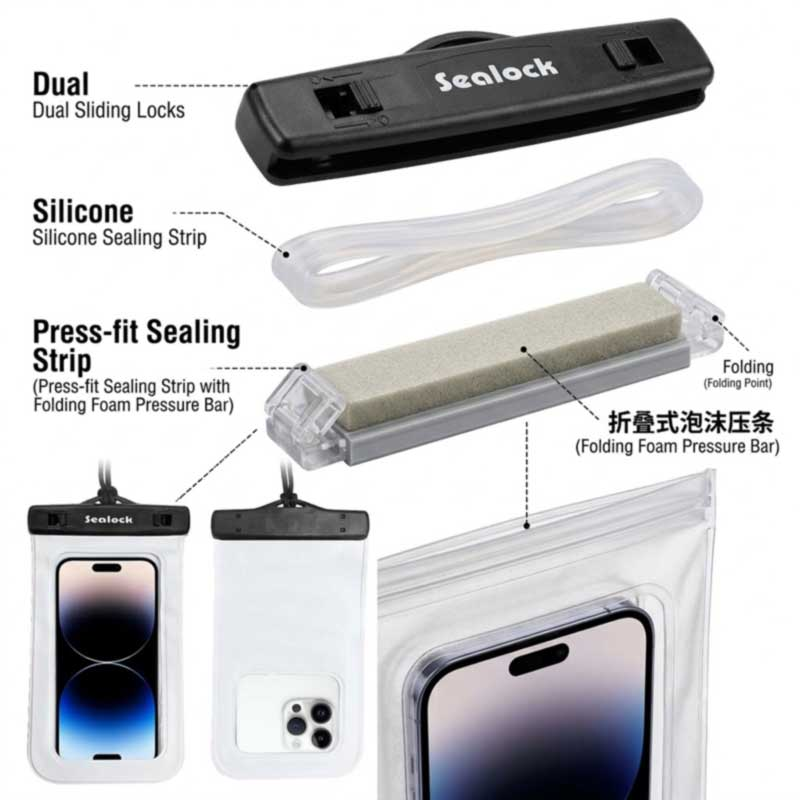

1. Dvojna drsna ključavnica s silikonskim tesnilnim trakom

Dve neodvisni drsni ključavnici stisneta ustje proti vodoodpornemu silikonskemu traku in enakomerno stisneta tesnilo po celotni širini. Silikon zagotavlja tesnilno elastičnost; ABS inženirske plastične ključavnice zagotavljajo vpenjalno silo in jo držijo. To je arhitektura modela SL-A064, njegova prednost pa je redundanca – dve ključavnici ne pomenita ene same točke sprostitve.

2. Press-Seal Strip plus Fold-Over Foam Compression Bar

Skupaj stisnjen tesnilni trak zapre odprtino, nato se zgornji del prepogne in stisnjena palica iz pene se stisne na pregib. Tesnjenje je torej narejeno dvakrat, z dvema različnima mehanizmoma, tako da je obrobno stiskanje še vedno podprto z mehanskim stiskanjem na pregibu. To je zasnova SL-A101 in je resnično dvojno tesnilo in ne eno samo zapiranje, opisano kot eno.

3. Dvojna drsna ključavnica s pregibnim tesnilom

Drsne ključavnice v kombinaciji z zložljivim zapiralom na toplotno zatesnjenem vrhunskem ohišju iz PVC, konstrukcija, uporabljena na SL-A082 in SL-A083, ocenjena na 30 metrov.

Skupno načelo:skladno tesnilo in trajna, enakomerno porazdeljena vpenjalna sila. Neenakomerno vpenjanje je klasična napaka - tesnilo, ki drži na sredini in zeva na enem koncu, bo prestalo priložnostno zabijanje in odpovedalo na globini.

Materiali: prozornost, debelina in strojna oprema

• Film za telo— PVC visoke čistosti zagotavlja optično kakovost in stabilno telo, ki ga je mogoče variti/toplotno variti; naše vrečke s ključavnico in tesnilom obsegajo 0,30–0,35 mm, dovolj tanke za odziv na dotik in dovolj debele, da so odporne na vbod.
• Folija za okna— visoko občutljiv prozorni film na sprednji strani za zaslon na dotik in neodvisno zadnje okno, tako da kamera snema skozi čisti film in ne skozi površino zaslona. Podvodno fotografiranje je uporabno samo z namenskim zadnjim steklom.
• Strojna oprema za zaklepanje— Inženirska plastika ABS, izbrana zaradi togosti, da vpenjalna sila ne popusti, in zaradi žilavosti, da ključavnica ne poči pri večkratnem zapiranju.
• Tesnilo— silikon ali pena, izbrana zaradi povratne elastičnosti, ker tesnilo, ki se trajno pritrdi, preneha tesniti.
• Temperaturno območje— materiali, ki ustrezajo delovnemu območju od –20 °C do 60 °C, saj tesnilo, ki se strdi v hladni vodi, pušča.

Problem razsežnosti, ki ga nihče ne deklarira

Tukaj je realnost proizvodnje, ki tiho povzroča donose v tej kategoriji:notranja uporabna votlina je manjša od zunanjih mer, ker tesnilna struktura zavzame prostor na vrhu in stiskanje zavzame širino. Kupci redno vidijo zunanjo številko na seznamu, jo naročijo in ugotovijo, da telefon ne ustreza – in neodvisno vodenje zdaj kupcem sporoča, naj pred nakupom zahtevajo dimenzije votline, namesto da zaupajo zunanji meritvi.

Sealock objavlja oboje. SL-A101 je zunaj 11 × 17,5 cm z notranjo uporabno površino približno 9,5 × 14,5 cm; SL-A064 je navzven približno 22 × 11,5 cm z uporabnimi približno 18,5 × 9 cm. Navedba obojega je pošten način za določitev torbice, za kupca OEM pa je to številka, ki bi morala voditi povzetek – napišite specifikacijo ob notranjo votlino in ovojnico ciljne naprave, ne na zunanji strani torbe. Odločitve o velikosti so podrobneje obravnavane v našemPriročnik za prilagajanje nepremočljive torbice za telefon OEM.

Vzgon po načrtu

Zaprta torbica zadržuje zrak in zaradi te ujete prostornine lebdi s telefonom v njej. Zasnovan namerno - namesto prepuščen naključju - pomeni, da pade telefon ostane na površini, namesto da se potopi. Vzgon je treba dokazati na vzorcu z naloženo ciljno napravo, ne pa zahtevati iz prazne vrečke, ker je to lastnost, ki jo kupci preverijo, in trditev, ki se na trgu pogosto zmoti.

Kaj pravzaprav določa doslednost

Enkratni dosežek IPX8 je oblikovalski dosežek; doseči ga na vsaki enoti je procesni dosežek. Odločajo štiri stvari:

• Stabilnost tesnila in zvara— parametri toplotnega spajanja in varjenja so konstantni, s preskusnimi tesnili pred vsakim potekom. Prenagljen cikel pusti vez, ki je videti končana in se kasneje lušči.
• Nadzor formulacije filma— preverjena debelina, jasnost in oprijemljivost vhodnega filma glede na podpisani standard, saj sprememba serije spremeni tako optiko kot obnašanje tesnila.
• Upravljanje z dimenzijskimi tolerancami— tesnilo, ključavnica in ustje se morajo stikati v tesnem traku, da je vpenjanje enakomerno.
• Ponovljiva procesna disciplina— dokumentirane SOP, tako da je stotisoča vrečka izdelana tako, kot je bil odobren vzorec.

Kako je ocena dokazana

Kakovost je razdeljena na tri stopnje —IQC(film, tesnila in strojna oprema za ključavnice v skladu s podpisanim standardom),IPQC(celovitost tesnila, poravnava oken, namestitev ključavnice in sklop vrvi-sidra v liniji) inOQC(Vzorčenje AQL, potopno testiranje in primerjava vzorcev zlata, z na voljo certifikatom SGS ali QIMA – kupci vse pogosteje zahtevajo certifikat IPX8 tretjih oseb).

Poleg tega Sealock strogo izvaja celoten postopek inšpekcijskega pregleda končnih izdelkov:razpakiranje, vakuumska ekstrakcija, 24-urni statični počitek in ugotavljanje puščanja zraka. To je odločilni test za izdelek IPX8. Luknjica, ki je premajhna, da bi se spodletelo pri kratkem pokukanju, bo še vedno izgubila podtlak čez cel dan, testiranje pod negativnim tlakom pa odkrije obrobna tesnila, ki jih prepušča samo potopitev – kar je na torbici za telefon ravno razlika med zadovoljnim kupcem in uničeno napravo. Laboratorij poleg tega preverja tesnilno vez in trdnost luščenja, kroženje zapiranja, sunkovito obremenitev sidra za vrvico, jasnost in abrazijo filma, natezno trdnost, slano pršenje in UV.

Iskrene meje, ki jih je vredno natisniti na škatli

Dobro izdelana torbica IPX8 ima še vedno meje in njihova navedba ščiti kupca in blagovno znamko:

• Tesnila starajo— celovitost tesnila se poslabša zaradi izpostavljenosti UV-žarkom, temperaturnih nihanj in večkratne uporabe, tesnilo, ki je bilo ogroženo, pa trajno izgubi povratno elastičnost. Vrečke so zamenljiv predmet, ne doživljenjski.
• Ne potapljajte se do nazivne meje— razumno vodenje je, da ostanete daleč znotraj ocenjene globine, namesto da jo obravnavate kot cilj.
• Sperite in posušite po slani vodi— delci, ki ostanejo na tesnilnem traku, poškodujejo naslednji pečat.
• Odklepanje s prstnim odtisom ne deluje prek filma— zaslon na dotik, Face ID in klici delujejo v naših zgradbah s ključavnico.
• Uporabniki naj se sami testirajo— robček v notranjosti, zaprt, na kratko potopljen, je triminutni pregled, vreden priporočila na embalaži.

Osnova izdelka

Te vrečke, od Sealock'svodotesna torbica za telefonlinije, pokrivajo zgornje tesnilne arhitekture in služijo kot enakovredna izhodišča za naročilo OEM – nobena ni uvrščena pred drugo:

Slika	Model in specifikacije	Arhitektura in ocena pečata	MOQ

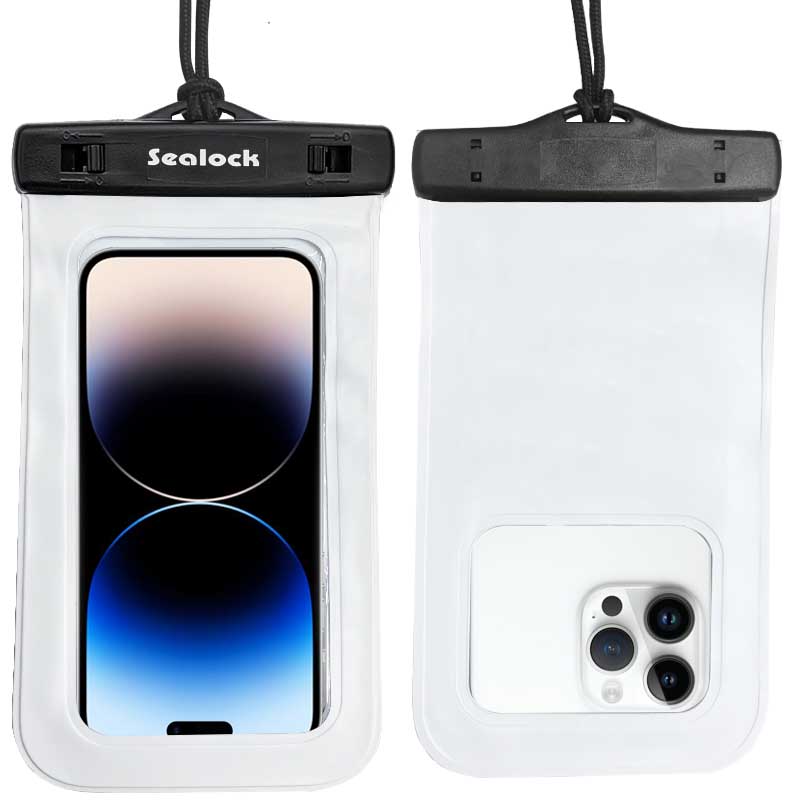

	SL-A064 Univerzalna torbica za telefon IPX8 z okencem za kamero— premium PVC + ABS; zunanji pribl. 22×11,5 cm, notranja uporabna ca. 18,5×9 cm; ustreza telefonom do 7,0″; sprednje okno s polnim zaslonom na dotik + neodvisno zadnje okno s kamero; Podprt Face ID; 60–70 g; črna / ledeno bela; 45 cm nastavljiva najlonska vrvica.	Dvojna drsna ključavnica + silikonski tesnilni trak;IPX8	300

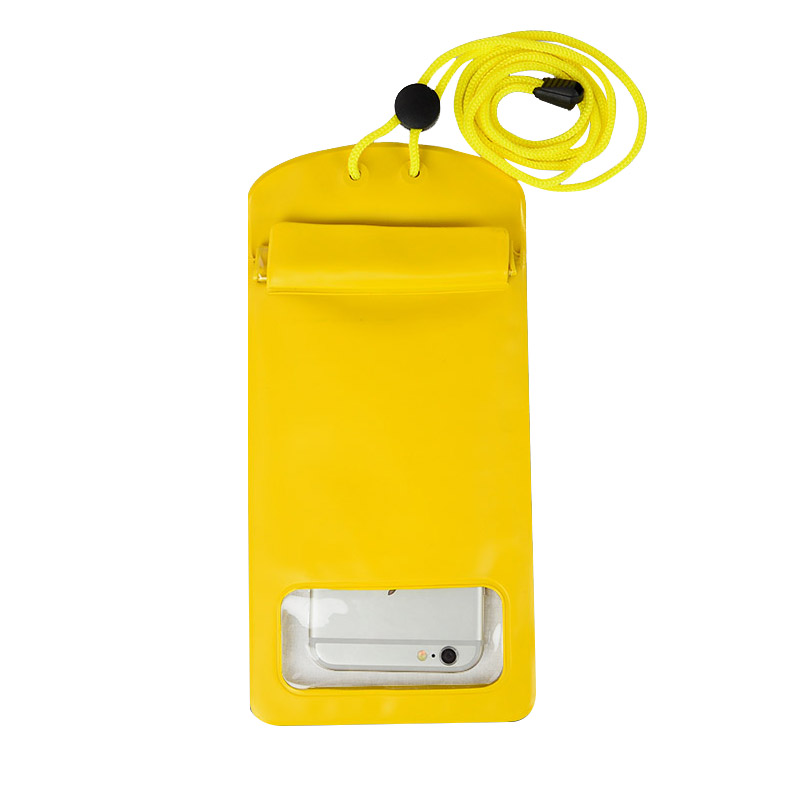

	SL-A101 torbica za telefon z dvojnim tesnjenjem IPX8 in okencem kamere na zadnji strani— PVC visoke čistosti; zunanja 11×17,5 cm, notranja uporabna ca. 9,5×14,5 cm; ustreza telefonom do 6,5″; visoko občutljivo okno na dotik + neodvisno okno kamere; podprto podvodno fotografiranje; 50–60 g; rumena / črna / ledeno bela; nastavljiva pletena vrvica.	Stisnjeni tesnilni trak + pregibna kompresijska palica iz pene;IPX8	300

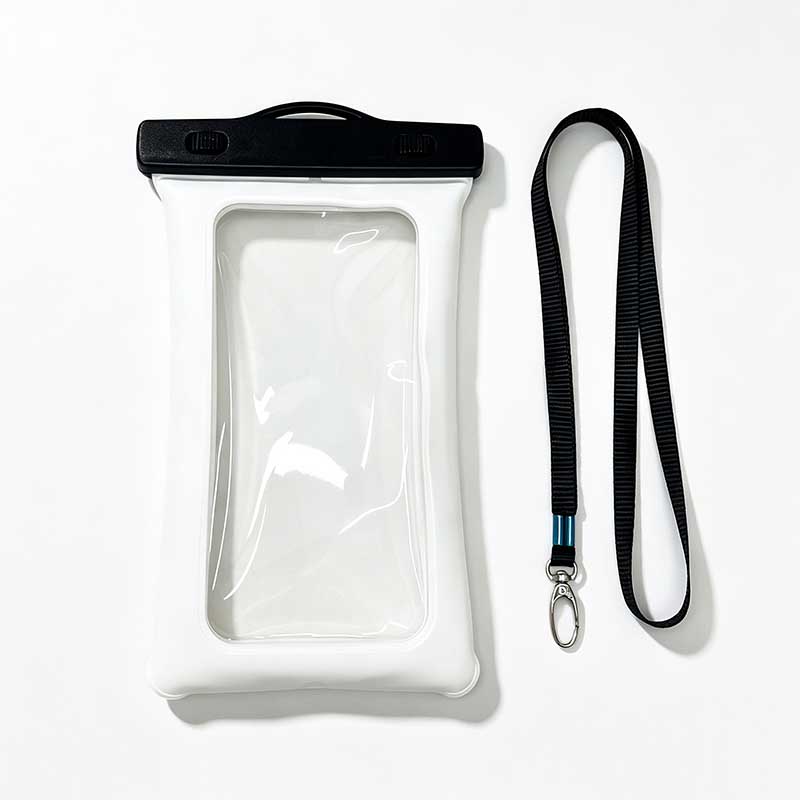

	Univerzalna vodotesna torbica za telefon SL-A082 (majhna) / SL-A083 (velika)— vrhunski PVC 0,30–0,35 mm + sistem zaklepanja ABS; TPU/PVC film na dotik visoke čistosti; toplotno zatesnjeno telo; 55–75 g; −20 °C do 60 °C; zaslon na dotik, Face ID in podprti klici; bela / črna / po meri.	Dvojna drsna ključavnica + pregibno tesnilo;IPX8, do 30 m	300
	SL-F170 Vodotesna torbica za telefon z zadrgo- TPU; 2L, dovolj prostoren za telefon plus kartice, gotovino in manjše stvari; sprejet logotip po meri.	Vodotesna zadrga; HF varjeno telo	500
	SL-A059 Vodotesna torbica za telefon za plavanje— TPU kompozitna tkanina na 500D vodotesni podlagi, brezšivno varjena; velikosti po meri; za plavanje, dež, morsko obalo, sledenje reki, deskanje, veslanje in jadranje.	IPX7 vodotesna zadrga	500

Vzorčenje poteka 7–15 dni, proizvodnja pa 30–45 dni po odobritvi, s sitotiskom ali UV-tiskom logotipa, barvami po meri in razvojem OEM/ODM, podprtim v vseh različicah.

Pogosta vprašanja: Izdelava torbice IPX8

V: Kaj natančno zagotavlja IPX8?
O: Neprekinjena potopitev več kot en meter, do globine in trajanja, ki ju navede proizvajalec. Vedno vprašajte za deklarirano globino – trditev IPX8 brez nje ni mogoče preveriti, nenavedena globina pa je standardna previsoka trditev v tej kategoriji.

V: Zakaj sama zadrga ne more doseči IPX8?
O: Pod trajnim pritiskom sistem zaklepanja s tesnilom porazdeli zapiralno silo veliko bolje kot zapiranje z zadrgo. Naše zgradbe IPX8 uporabljajo silikonska ali penasta tesnila, pritrjena z ABS ključavnicami ali pregibno kompresijsko palico; konstrukcije z zadrgo imajo oceno IPX7.

V: Zakaj je notranji prostor manjši od zunanje velikosti?
O: Ker struktura tesnila in njegovo stiskanje zavzameta prostor na vrhu in ob straneh. Zato objavljamo obe številki — SL-A101 ima zunanje dimenzije 11 × 17,5 cm, uporabne pa približno 9,5 × 14,5 cm. Vedno navedite proti notranji votlini.

V: Kako ohranjate oceno dosledno v velikem naročilu?
O: Stabilnost parametrov tesnjenja s preskusnimi tesnili pri vsaki izvedbi, nadzor vhodne folije za debelino in oprijem, tesno toleranco dimenzij na tesnilu in ključavnici ter dokumentirani SOP — nato vakuumsko in zadrževalno ugotavljanje puščanja na končnem izdelku.

V: Ali lahko pridobimo certifikat tretje osebe?
O: Da — SGS ali QIMA inšpekcijo in certificiranje je mogoče urediti, kupci pa vedno bolj pričakujejo, da bo izjava IPX8 prišla s poročilom o preskusu, ki ga lahko vidijo.

V: Kako dolgo traja torbica IPX8?
O: Tesnila se razgradijo zaradi UV-žarkov, toplotnih ciklov in uporabe, ogroženo tesnilo pa ne povrne svoje elastičnosti. Vrečke obravnavajte kot zamenljive, priporočajte izpiranje in sušenje po slani vodi in na embalažo postavite preprost samotest za robčke in potopitev.
