Vsaka torba se napihne, preden se odpremi: Test puščanja zraka na varjeni potovalni torbi IPX7

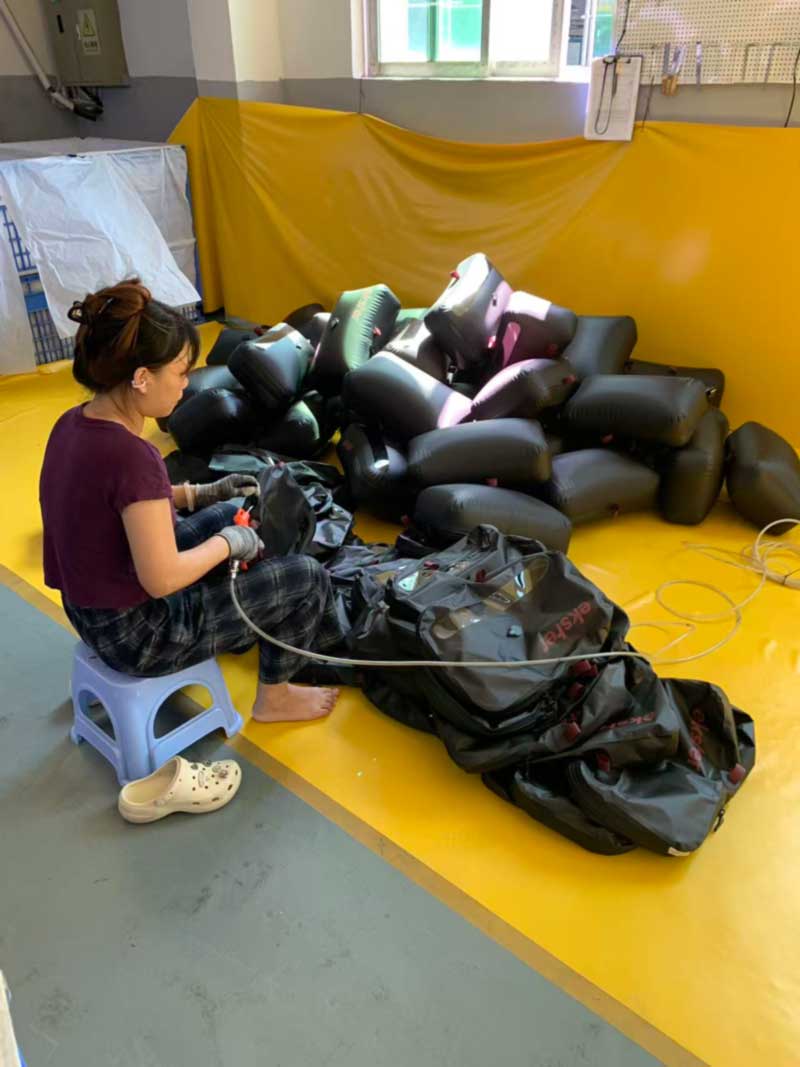

Ta mesec se sprehodite mimo testnega območja v našem nadstropju Dongguan in prva stvar, ki jo zagledate, je do pasu visok kup črnih vrečk, napihnjenih kot baloni, vsaka napeta, vsaka z majhno sivo zaklopko na obrazu. Operater sedi poleg njih z zračno pištolo, dela skozi kup ploščatih vrečk na tleh in dodaja kup.

Izgleda nenavadno. To je najpomembnejši pregled v stavbi.

Naročilo je popolnoma varjena nepredušna potovalna torba za Ekster, nizozemsko blagovno znamko, ki je prešla iz pametnih denarnic v potovalno opremo. Torba ima varjeno lupino, nepredušno zadrgo in integriran zračni ventil ter je ocenjena kot IPX7. Zaradi te kombinacije je test napihnjenosti nujen in ne okras.

Nepredušna vreča je težje izdelana kot nepremočljiva

Večina nepremočljivih vrečk mora samo preprečiti vdor tekoče vode od zunaj. Ta mora zadrževati zrak, ker obstaja ventil, da lahko uporabnik stisne vsebino in ker nepredušna zadrga nosi trditev IPX7.

To so drugačne inženirske težave, zračna različica pa je strogo težja. Zvar, ki se je zlil v osemindevetdesetih odstotkih svoje širine, bo leta zadrževal dež. Isti zvar bo počasi in nevidno prezračeval zrak skozi preostala dva odstotka, stranka pa to odkrije, ko bo vrečka, ki so jo stisnili v nedeljo, v ponedeljek spet mehka. Voda ima površinsko napetost in potrebuje pot določene velikosti; zrak ne. Kjer koli je šiv plošče, nosilec ventila, zaplata traku ali končni prislon zadrge le malo premalo varjen, ga najde zrak.

Torej pri tej konstrukciji zračni preskus ni približek za vodni preskus. To je strožji test, ki je hitrejši in cenejši za vsako posamezno enoto, vreča, ki zadržuje zrak, pa bo udobno zadrževala vodo.

Kaj test dejansko ujame

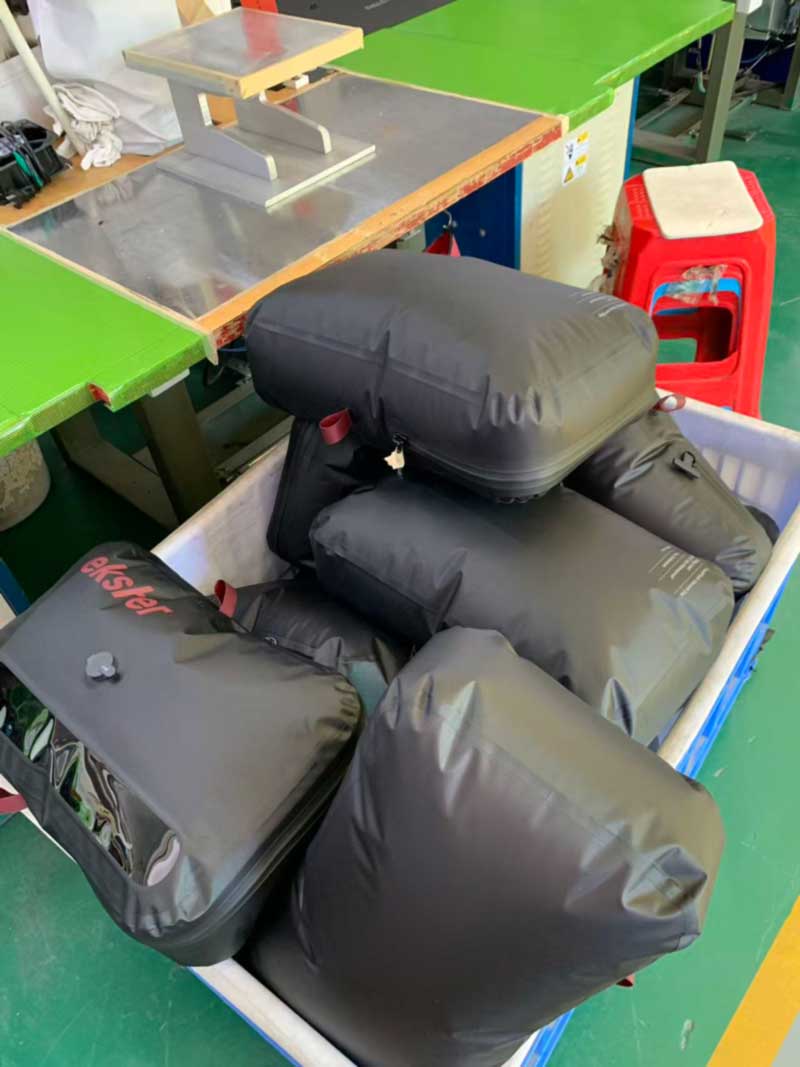

Vsaka vreča se napihne skozi svoj ventil in ostane v kupu, medtem ko operater dela s serijo. To bivanje je pomembno. Huda napaka - nezavarjen vogal, napačno nameščen ventil - se pokaže v nekaj sekundah. Napake, ki stanejo, se pokažejo čez nekaj minut: vrečka, ki je na vrhu kupa še vedno čvrsta, dvajset minut kasneje pa opazno mehkejša.

Specifične točke okvare, ki jih opazujemo na tej obliki, so tiste, v katere varjena konstrukcija vedno koncentrira napetost: vogali, kjer se stekajo tri plošče in ima elektroda najmanj enakomeren stik; nosilec ventila, kjer se toga komponenta sreča s prožno lupino; zaključki zadrge, kjer mora linearno tesnilo preiti v varjeni šiv; in vsak trak ali obliž ročaja, privarjen na obraz, ki ima tudi šiv spodaj.

Enote, ki se pokvarijo, gredo nazaj na varilno mizo z označeno točko puščanja, namesto da bi jih zavrgli, kar je ena od praktičnih prednosti visokofrekvenčnega varjenja pred lepilno konstrukcijo – kratek ponovni zvar na prepoznanem šivu je legitimno popravilo, ne pa popravek.

Preverjanje lahko kupec opravi sam

Kupcem nepredušnih konstrukcij sporočamo, naj opravijo isti pregled ob prihodu, ker ne potrebuje opreme in ni nekaj, kar bi tovarna lahko govorila po svoje:

Naključno odprite škatlo. Vzemite vrečko, izpraznite zrak skozi ventil, dokler se školjka ne sesede vase, jo zaprite in pustite stati nekje stran od poti štiriindvajset ur. Vrni se naslednji dan. Če je še zlomljen, zvari, ventil in zadrga opravljajo svoje delo. Če se je sprostil nazaj proti prvotni obliki, nekaj na tej enoti pušča in vprašanje o velikosti vzorca postane naslednji pogovor.

Štiriindvajset ur je namerno velikodušno. Vreča, ki prestane petminutno stiskanje, lahko še vedno odpove čez noč, čez noč pa je bližje temu, kako se izdelek dejansko uporablja – zapakiran večer pred letom, nenapihnjen in pregledan na klopi.

Navzgor: zakaj mora biti varjenje že prvič pravilno

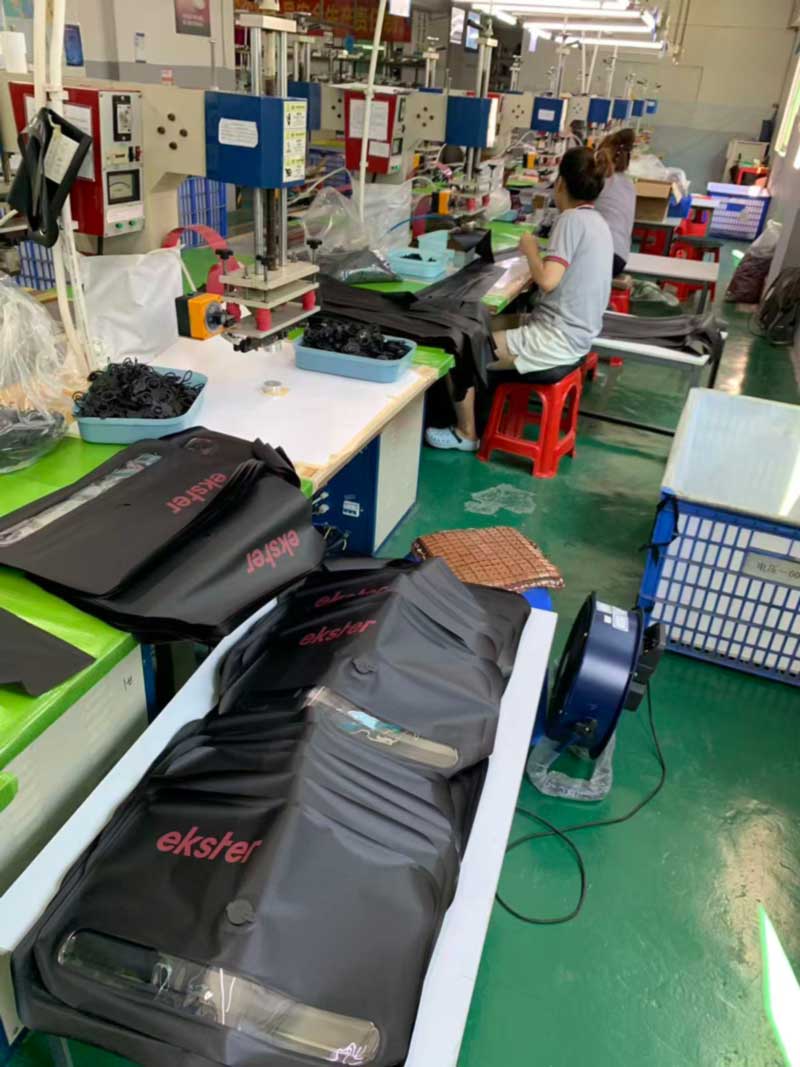

Preizkusno območje deluje samo zato, ker je varilni pod nastavljen tako, da naredi skladne šive in ne sprejemljive. Vsak del tega programa ima svojo kocko. Ventili, plošče z zadrgo in obliži strojne opreme so privarjeni na namenskih postajah z lastnim orodjem, orodje pa se preveri glede na odobritev prvega kosa, preden se serija odpre, namesto da se prilagodi na občutek, ko se proizvodnja začne premikati.

Visokofrekvenčno varjenje spoji material z lastnim molekularnim odzivom na polje, namesto da zlepi dve površini skupaj, zato je pravilen zvar enako močan kot osnovni material in zakaj napačen ni malo šibkejši, ampak kategorično drugačen. Ni srednjega stanja, ki bi prestalo inšpekcijo in ne bi bilo v servisu — ravno zato je 100-odstotni zračni preizkus cenovno dostopen. Večina izpisa vrstice je očitno dobrih ali očitno ne.

Bele rokavice na sijajni črni barvi

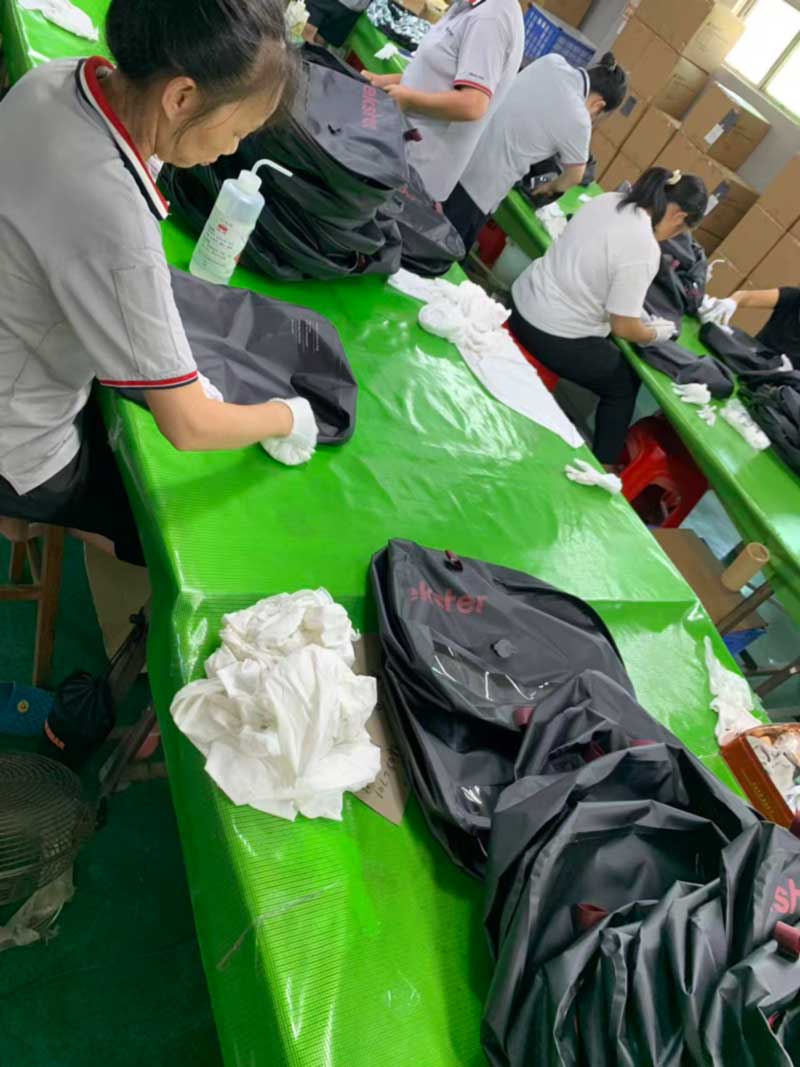

Po zračnem testu gredo vrečke na čiščenje. Operaterji delajo v belih bombažnih rokavicah s steklenicami topil in krpami, ki ne puščajo vlaken, ter obrišejo vsako ploščo, preden se vreča približa embalaži.

To ni sitnost. Varjena črna lupina visokega sijaja pokaže vse: prstne odtise pri rokovanju, blede ostanke stika z orodjem, dolgočasno zaplato, kjer je plošča naslonjena na klop. Nič od tega ne vpliva na delovanje in vse se bere kot napaka pod razsvetljavo na drobno ali na fotografiji stranke, ki je razpakirala. Pri izdelku, ki je tako temen in tako sijajen, je čiščenje površine večji del končne obdelave kot pri kateri koli drugi barvni shemi, ki jo izvajamo, in razlika je med inšpekcijo ob prihodu, ki uspe, in tisto, ki sproži razpravo.

Ista logika poganja preostalo disciplino ravnanja: s krpo podloženi zabojniki za obračanje, tako da se lupine nikoli ne dotaknejo oblikovanih plastičnih reber, zaščitni tulci na strojni opremi in vrečke, ki so med pregledom položene na ravno in ne zložene.

Šteje, ločitev in drugi program v istem nadstropju

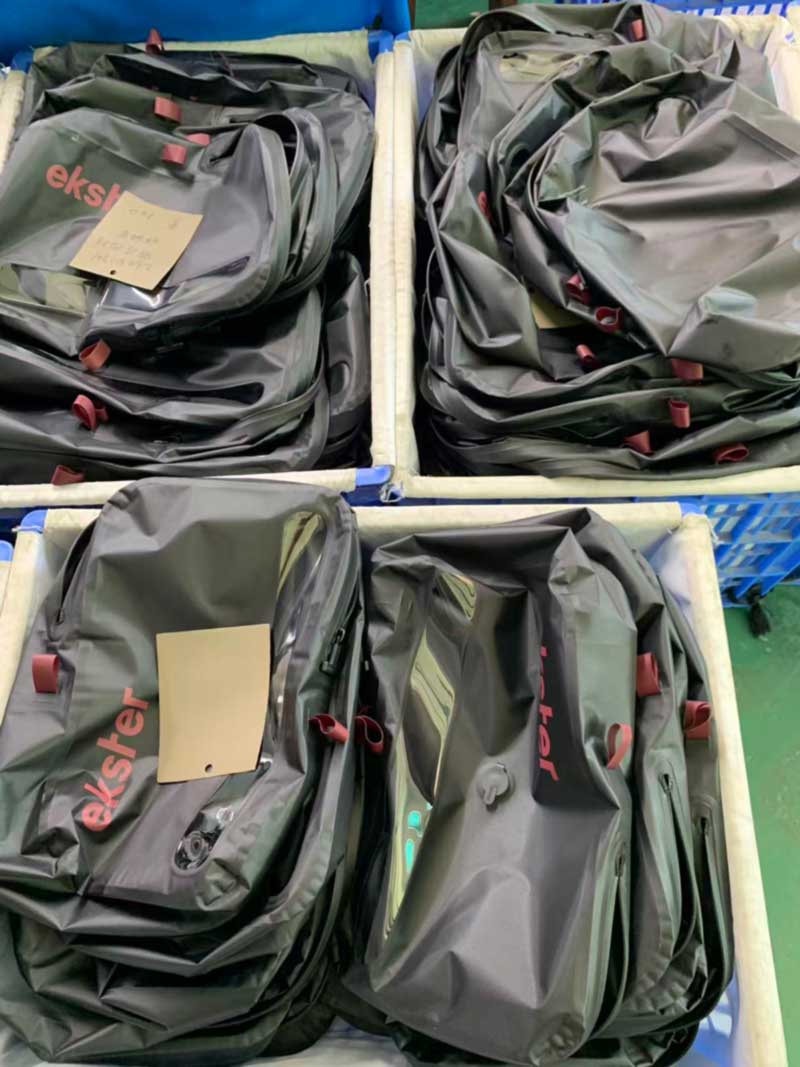

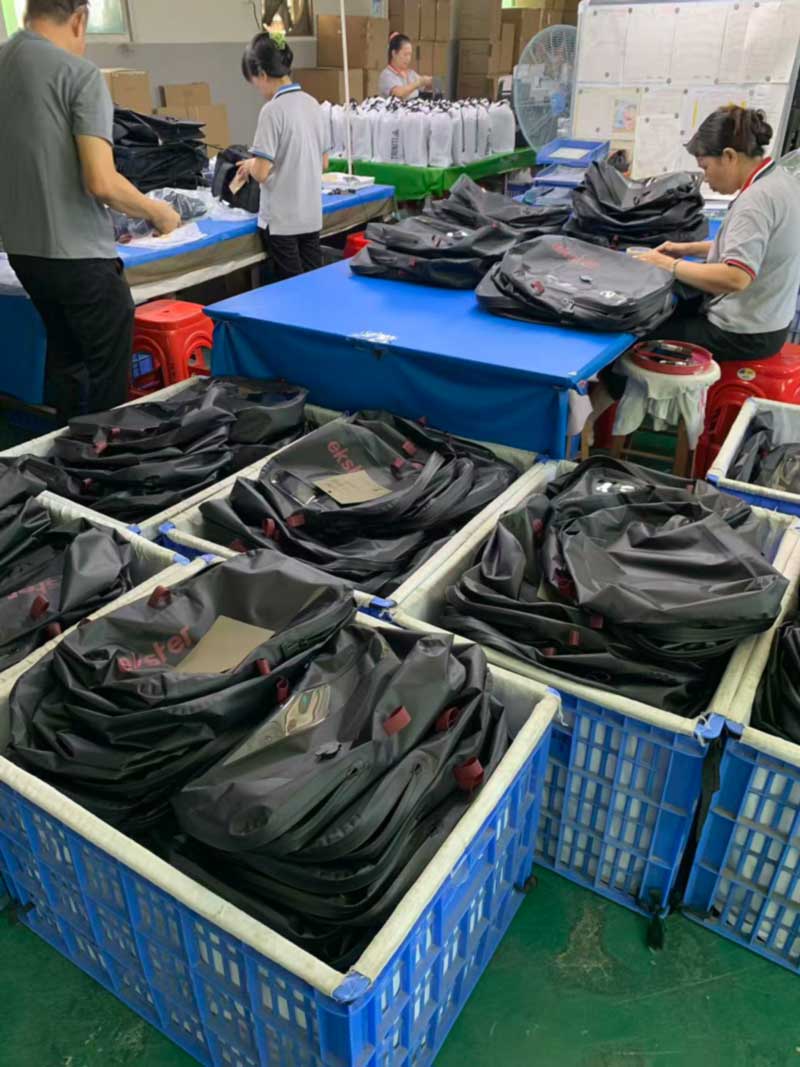

Končane enote so razvrščene v zabojnike, obložene s krpo, en model za zabojnikom, vsaka z ročno napisano kartico za štetje, ki leži na blagu s sprednjo stranjo navzgor. Kartice potujejo z vrečkami v OQC in se uskladijo s seznamom pakiranja, preden se škatle zaprejo. Na sosednjih klopeh je istočasno tekel ločen program – bele vrečke z vrvico za drugo stranko – in ravno to je situacija, ko označevanje smetnjakov in sestavljanje po modelu nista več birokracija, ampak postaneta razlog, da nič ne konča v napačnem kartonu.

Vgrajeni pregledi v tej seriji so zajeli funkcijo in sedež ventila, hod zadrge in tesnilo, varnost traku in ročaja, položaj tiska in oprijem, razliko v barvi glede na odobren standard in splošni videz pri razsvetljavi na mizi — poleg 100-odstotnega preskusa zadrževanja zraka.

Na oceno in na kaj ne bomo trdili

Ta konstrukcija – v celoti varjena lupina, nepredušna zadrga, ventil – je preverjena s preskusom popolne potopitve v vodo, ki traja dve uri ali več, skladno z IPX7. To bomo rekli tukaj, ker zgradba to podpira.

Enako specifični smo v drugo smer. Naši lastnipotovalna vakuumska kompresijska vrečkaje v celoti varjeno ohišje TPU z zaprto zadrgo in enosmernim ventilom in je ocenjeno kot IPX6 – ne IPX7 – ker je izdelano tako, da preživi dež, vlago in razlitje v prtljagi, namesto da bi bilo potopljeno. Enako velja za našekompresijska vreča z integrirano električno črpalkoin našerazličica z ročno črpalko: oba vzdržujeta vakuum čez noč, oba sta odporna na brizganje, prah in vlago ter nobena ne nosi zahtevka za potop, ker sta ohišje črpalke in navojni pokrov drugačen problem tesnjenja kot pri varjeni plošči. Torbe na zvitke, dnevne nahrbtnike z vodoodpornimi in ne nepredušnimi zadrgami ter torbe z okvirjem so iz istega razloga izpostavljene močnemu dežju in protokolu vodnega curka. Ocena sledi najšibkejšemu elementu v zaključni verigi, ne najmočnejšemu elementu v tržnem besedilu.

Isti test, na našem lastnem območju kompresije

Zgoraj opisano štiriindvajseturno preverjanje ni nekaj, kar rezerviramo za programe za stranke. To je proizvodni standard na naši lastni liniji za stiskanje, kjer je zadrževanje vakuuma celotna vrednost izdelka in ne stranska prednost.

Therazličica z ročno črpalkoje najbolj jasen primer: ventil z navojnim tesnilom, batna črpalka, do približno 70-odstotno zmanjšanje prostornine pri dvignjenem blagu in nobene elektronike — kar tudi pomeni, da se pošilja kot navaden zračni tovor brez dokumentacije o bateriji. Therazličica z integrirano črpalkoprivari ohišje črpalke iz ABS neposredno v ploščo karoserije in izvede petnajstsekundni cikel iz polnilne baterije USB-C, ki kompletu za pregled doda preskus tesnosti ohišja črpalke in preskus cikla polnjenja baterije. Thepotovalna različica samo z ventilomv celoti spusti črpalko in stisne na pritisk roke, v treh velikostih od vikend osnovnih plasti do puhovke ali spalne vreče.

Vsi trije so visokofrekvenčno varjeni z zapečateno zadrgo po celotni dolžini in vsi trije gredo skozi razpakiranje, vakuumsko ekstrakcijo, štiriindvajset urni statični počitek in ugotavljanje puščanja zraka, preden je posoda zatesnjena – tisti test, ki loči delujočo kompresijsko vrečko od novosti.

Za kupce, ki razvijajo zrakotesne ali kompresijske izdelke

Nepredušne konstrukcije so drugačen pogovor o citiranju od običajnih nepremočljivih vrečk. Potrebujejo namensko orodje za posamezen del, ventil ali sistem zapiranja, izbran, preden je vzorec zaklenjen, daljši cikel prvega vzorčenja in 100-odstotno namesto vzorčenega testiranja puščanja – in vredni so le, če izdelek resnično uporablja zračno tesnilo, za kompresijo, za vzgon ali za oceno potopitve.

Sealock že več kot 20 let izdeluje vodoodporno opremo, pri čemer visokofrekvenčno varjenje in lastno šivanje potekata vzporedno v Dongguanu in v našem obratu v mestu Ho Chi Minh, tako da lahko kupci izberejo izvor, ki ustreza njihovemu tarifnemu položaju, ne da bi se ponovno pogajali o specifikaciji. Standardni pogoji so FOB Guangdong, 7–15 dni za vzorčenje, 30–45 dni za masovno proizvodnjo in MOQ od 300 kosov pri večini modelov – 500 na kompresijski vrečki treh velikosti samo z ventilom – s standardnimi kontrolnimi točkami IQC, IPQC in OQC ter pregledom SGS ali QIMA, ki je na voljo na zahtevo.

Kot rutinsko delo razvijamo iz skice, vzorca konkurenta ali ciljnega lista s specifikacijami in povedali vam bomo, ko ocena, ki jo želite, ni tista, ki jo lahko nosi vaš zaključek. Za risbe, vzorce ali ponudbo nas kontaktirajte nainfo@sealock.com.hk.
