Izdelava vakuumsko kompresijskih vrečk po meri — varjen TPU

Sealock je proizvajalec vakuumskih kompresijskih vrečk po meri in dobavitelj OEM. Vodoodporna vreča mora zadrževati vodo, dokler je v vodi. Obdržati je treba kompresijsko vrečkozrakneprekinjeno, več tednov, proti diferenčnemu tlaku, ki se nikoli ne sprosti. Molekule zraka so veliko manjše od kapljic vode in vakuum nikoli ne preneha vleči, zaradi česar je to najzahtevnejši problem tesnjenja v naši ponudbi. Ta vodnik pokriva, kako so te vrečke dejansko izdelane – ventil, zapiralo, integracija črpalke in test napihnjenosti, ki ujame tisto, kar nič drugega.

Ventil je izdelek

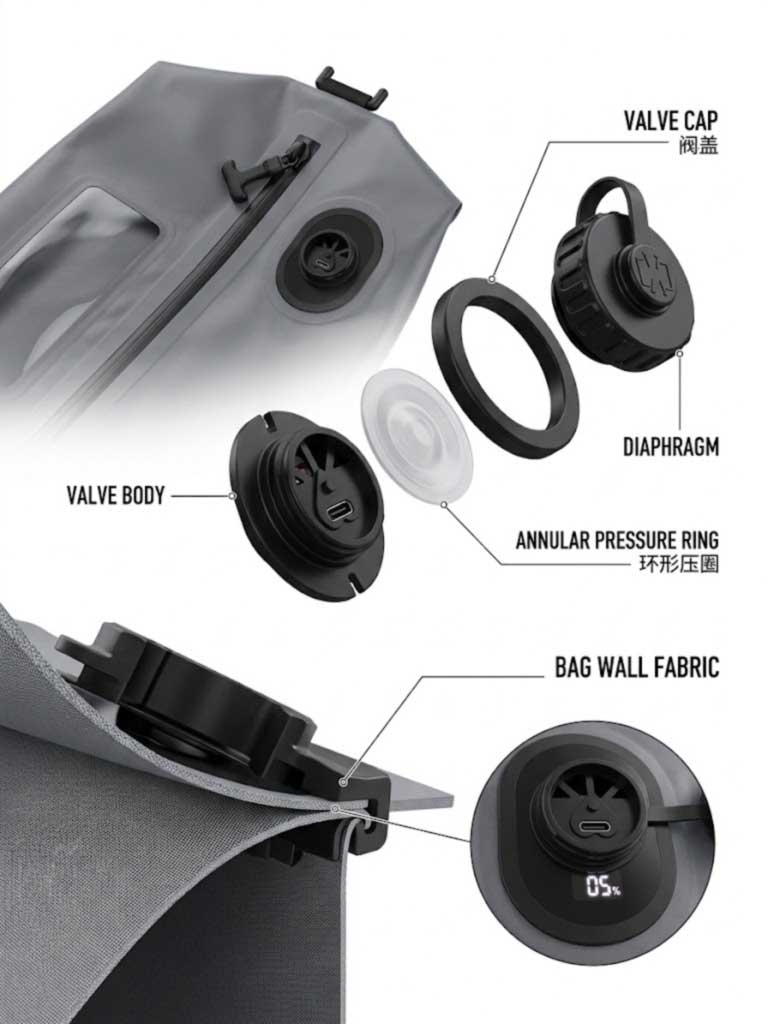

Vse ostalo je lahko v redu in bo slaba zaklopka čez noč še vedno izgubila vakuum. Sklop enosmernega ventila na kompresijski vreči ima specifično anatomijo in vsak del opravlja svoje delo:

• Notranje telo ventila s prirobnico, ki sedi v notranjosti vrečke, njegova prirobnica pa se dotika območja okoli odprtine v steni vrečke.
• Fleksibilna diafragmaki se upogne stran od vrečke, da spusti zrak pri sesanju, nato pa zapre, ko je notranji tlak nižji od zunanjega zunanjega tlaka. Boljše zasnove dajejo diafragmoobmočja različne togostinamesto enotne prožnosti.
• Projicirani obročast obročv kateri se diafragma srečalinearni kontakt— dejansko linijo tesnjenja in geometrijo, ki odloča o tem, ali vakuum zdrži eno noč ali sezono.
• Zunanji pokrovček ali zadrževalni obročnameščen na zunanji strani, ki se zaskoči ali navije čez štrleče telo ventila inujame material vrečke med obe komponenti.

Ta zadnja točka je ključno proizvodno načelo: ventil jemehansko zajetiskozi steno vreče kot tudi pritrjena nanjo. Nobeno samo po sebi ne zadošča — vez brez luščenja za zajemanje med ponavljajočimi se cikli črpalke; zajemanje brez puščanja vezi na vmesniku.

Pravilo lepljenja, ki odloča o zanesljivosti ventila

Pritrditev togega ohišja ventila na prožno steno vreče se lahko izvede z lepljenjem ali toplotno lepljenjem in obstaja uveljavljeno načelo, ki ga je vredno vključiti v vašo specifikacijo:Vrhunske rezultate dosežemo, če so lepljene površine iz podobnega materiala.

Praktična posledica kompresijske vrečke TPU je neposredna. Če je notranja površina vrečke TPU, mora biti prirobnica ventila združljiv varljiv polimer, tako da je spoj pristna fuzija materiala in ne lepilna plast, ki premosti dve različni plastiki. Lepilni spoj je tretji material z lastnim obnašanjem pri staranju in je natanko tisti spoj, ki preživi tovarniški preizkus in ne zdrži šest mesecev skladiščenja.

Navedite material prirobnice ventila ob laminatu vrečke, ne ločeno. To je edina najbolj uporabna linija, ki jo lahko kupec doda tehničnemu paketu kompresijske vrečke.

Način napake, ki ga nihče ne določi proti: vlakna

Ta si zasluži več pozornosti, kot je dobi, saj se izdelek uporablja skoraj izključno s tekstilom. Zasnove ventilov vključujejo lopatice, ki preprečujejo, da bi material vrečke in veliki predmeti ostali stran od zračnih lukenj – vendarlopatice ne ustavijo majhnih delcev, ki vstopajo v zračne luknje, kjer bodisi blokirajo luknje ali preprečijo, da bi se diafragma pravilno zaprla, ko je odvajanje končano.

Oblačila, posteljnina in vsa vlakna za lope. Vreča, napolnjena s flisom in puhovko, ustvarja točno tiste delce, ki se bodo usedli na tesnilno površino diafragme. Vreča, ki se popolnoma izprazni in se nato v dveh dneh postopoma ponovno napolni, je zelo pogosto membrana, ki jo drži delno odprta vlakno, ne puščajoči šiv – kar je tudi razlog, zakaj uporabniki poročajo o puščanju, ki ga ne morejo locirati.

Inženirski odgovori so natančni:

• Filtrirni elementčez odprtino ventila, tako da se izpraznjeni zrak filtrira, preden doseže diafragmo.
• Radialni usmerjevalniki zrakapod sedežem ventila — rebra, razporejena v radialni simetriji, ki med praznjenjem očistijo material vrečke, oblačila in posteljnino iz zračnih por, tako da se blago ne vleče močno proti ventilu.
• Navojni pokrovček z zavorno napravopritiskanje na diafragmo, kar doda mehansko tesnilo neodvisno od lastnega zaprtja membrane. Naš SL-P1133 uporablja pokrov z navojem s tesnilom ravno iz tega razloga: ko je črpalka odstranjena, tesnilo ni več odvisno samo od membrane.

Varjenje električne črpalke v ploščo

Vgrajena črpalka je tog, pogonski sklop, privarjen v fleksibilno tesnjeno steno. Zahteve se kopičijo:

• Ohišje iz ABS materiala s tesnjenim vmesnikomna ploščo, privarjena namesto prilepljena.
• Vodotesen pokrovček, ki se privijenad črpalko, tako da je elektronika zaprta, ko ni v uporabi.
• Zadrževanje baterije— celica in polnilna vrata se nahajajo v zaprtem ohišju na izdelku, ki se večkrat stiska in ravna z njim.
• Nadzor samodejnega zaustavljanja, tako da motor konča cikel, namesto da teče proti zaprti vrečki.

Zvar črpalke je ločeno procesno okno od šivov telesa, z lastnimi parametri in lastnim pregledom — in njegovo tesnjenje ohišja je preizkušeno neodvisno od zadrževanja vakuuma vrečke.

Okenska plošča in zapiralo

Prozorno oknoje zvar različnih materialov: prozorna folija TPU v tkanino, laminirano s TPU. Veljavno pravilo je, da se mora material z višjo temperaturo steklastega prehoda najprej segreti in prevesti v material z nižjo Tg; zaženite ga v drugo smer in film se preveč stopi, medtem ko se laminat nikoli ne zlije pravilno, kar daje okno, ki je videti v redu in se kasneje razloji.

Okenske plošče potrebujejo tudi disciplino ravnanja na tleh. Naše montažne postaje delujejo vbele rokavice s čistilno raztopino, brisanje vsake enote pred in po operacijah okna in strojne opreme — ker je olje ali prah na prozornem filmu hkrati kozmetična napaka in onesnaževalec zvara.

Zaprtjeje nepremočljiva zadrga po celotni dolžini z oblikovano zobato verigo, privarjeno na ploščo. To je komponenta, ki ločuje varjeno kompresijsko vrečko od običajne: zadrga, zatesnjena s tesnilom, je stisnjeno tesnilo, medtem ko trak z zadrgo, ki se stisne, ni. Zavezovanje robov v ojačanem traku nato ščiti obod pred obrabo v notranjosti prtljage.

Zaporedje proizvodnje

1. Rezanje— plošče karoserije, folije za okna in vezi, izrezane na tolerance; varjeni šiv nima dovoljenja za absorpcijo odnašanja.
2. Varjenje oken— prozorna folija, privarjena v ploščo karoserije pod parametri iz različnih materialov.
3. Montaža ventila in črpalke— oblikovana odprtina, nameščeno ohišje ventila in spojena prirobnica, nameščen zadrževalni pokrov ali privarjeno ohišje črpalke in nameščeno tesnilo. Vsak izvaja svoj niz parametrov.
4. Varjenje zadrge— zatesnjen trak z zadrgo, privarjen na ploščo z lepilom brez praznin, tako da je tesnilo neprekinjeno od blaga do zadrge.
5. Varjenje karoserije— obodni šivi, zliti pri 27,12 MHz, s preskusnimi zvari in preskusi lupljenja na vsakem začetku.
6. Vezava robov— ojačan trak, nameščen na obodu.
7. Čiščenje— brisanje oken in okovja v rokavicah.
8. Test puščanja inflacije— vsako enoto, pred pakiranjem.
9. Končni pregled, označevanje in pakiranjez identifikacijo serije.

Test inflacije: Pritisk od znotraj

To je korak, po katerem se linija kompresijskih vreč razlikuje od splošne nepremočljive linije in deluje naprejvsako enoto namesto vzorca. Vsaka vreča se napihne z zračno pištolo, dokler telo ni pod pozitivnim notranjim tlakom, nato se odloži v serijo in opazuje.

Logiko je vredno razumeti, saj je v nasprotju z vakuumskim testom in ujame različne napake.Napihnjenost potisne vsak šiv od znotraj navzven, obremenitev zvarov, zajem ventila, vmesnika zadrge in okenskega okvirja v smeri, v kateri so najšibkejši. Obrobni zvar, ki drži zunanji vodni pritisk, se bo odprl pod notranjim pritiskom. Vreče, ki ostanejo napihnjene v obdobju opazovanja, preidejo; vse, ki se zmehčajo, potegnemo in sledimo.

Sledite postopku pregleda stranke –razpakiranje, vakuumska ekstrakcija, 24-urni statični počitek in ugotavljanje puščanja zraka— preizkuša nasprotno smer in pri tem izdelku ni analogen glede zmogljivosti: to je točno to, kar bo končni uporabnik naredil z vrečko. Med obema je tesnjenje dokazano pod pozitivnim in negativnim tlakom.

Osnova izdelka

Slika	Model in specifikacije	Proizvodna zmogljivost se kaže	MOQ
	SL-P1083 Kompresijska vreča z vgrajeno črpalko— 42×29×11 cm, 13,4L; električna črpalka, privarjena v ohišje; ohišje iz ABS z zatesnjenim tesnilnim vmesnikom; navojna vodotesna kapica; USB-C, 1500 mAh, približno 90 ciklov na polnjenje; 4000 Pa, približno 15 sekund; digitalno odštevanje s samodejno zaustavitvijo; varjeno prozorno TPU okno; s trakom vezani robovi; oblikovan D-obroč na varjeni sidrni ploščadi.	Električni sklop, privarjen v zaprto steno — najbolj zapletena konstrukcija v seriji	300
	SL-P1133 Kompresijska vreča z ročno črpalko— 48×29×10 cm, 13,9L;zračni ventil z navojnim tesnilom z navojnim pokrovom in tesnilom; ABS ohišje ventila s silikonskim tesnilom; usklajena batna ročna črpalka; oblikovani zavihki za oprijem TPU; varjeno prozorno TPU okno; do 70 % zmanjšanje prostornine.	Mehansko tesnilo, neodvisno od diafragme — najbolj robustna arhitektura ventila	300
	Potovalna vakuumska kompresijska vrečka SL-P1082— tri velikosti, 14L / 20L / 33L; TPU-laminirana tkanina; visokofrekvenčni varjeni šivi; nepremočljiva zadrga po celotni dolžini; sredinsko nameščen enosmerni ventil; IPX6; stiskanje rok brez črpalke.	Integracija ventilov v treh velikostih na skupni logiki orodij	500

Arhitektura ventila, dobava filtra in deflektorja, vrsta črpalke, okenska plošča, zadrga, vezava robov, obešalna oprema, velikosti, barva in blagovna znamka so na voljo po naročilu ali pa je torba razvita po skici.

Kontrola kakovosti

Kakovost je razdeljena na tri stopnje.IQCpokriva vhodni laminat TPU za debelino prevleke, oprijemljivost in varljivost, plussklopi ventilov, diafragme, tesnila, črpalne enote, baterije, zaprte zadrge in vezni trakoviproti podpisanemu standardu, z barvno razliko in obstojnostjo.IPQCzajema toleranco rezanja, parametre okenskega zvara, sedež in zajem ventila, tesnilo ohišja črpalke, kontinuiteto zvara na zadrgo in celovitost zvara na obodu, s preskusi lupljenja na vzorčnih zvarih na vsakem začetku.OQCzajema vzorčenje ISO 2859 AQL, testiranje vakuumskega zadrževanja in primerjavo vzorcev zlata z na voljo pregledom SGS ali QIMA.

Med njimi sta dva usmerjevalna izpita:100-odstotno testiranje puščanjapod pozitivnim notranjim pritiskom, postopek pregleda stranke parazpakiranje, vakuumska ekstrakcija, 24-urni statični počitek in ugotavljanje puščanja zrakapod negativnim pritiskom. Laboratorij poleg tega izvaja zvarne spoje in trdnost luščenja, ciklično preizkušanje utrujenosti zadrge, ciklično preizkušanje cikla črpalke in cikla polnjenja akumulatorja, preskušanje tesnila ohišja črpalke, odpornost proti prebadanju in trganju, natezno trdnost in razpok, upogibnost in čistost oken, obrabo in barvno obstojnost.

Pogosta vprašanja: Proizvodnja kompresijskih vrečk

V: Zakaj kompresijske vrečke izgubijo vakuum, ko so šivi videti v redu?
O: Pogosto je diafragma in ne šiv. Vlakna, ki jih odvajajo oblačila in posteljnina, lahko vstopijo v zračne luknje ventila in držijo membrano delno odprto, zato se vrečka počasi ponovno polni – zato uporabniki poročajo o puščanju, ki ga ne morejo najti. Filtrirni element, radialni usmerjevalniki zraka in navojni pokrovček so vse to namenjeno.

V: Kako je ventil pritrjen na vrečko?
O: Z mehanskim zajemanjem in spajanjem — stena vrečke je ujeta med notranjo prirobnico telesa ventila in zunanjo zadrževalno kapico, prirobnica pa je pritrjena na steno. Samo lepljenje se lušči pod ponavljajočimi se cikli črpalke; zajem samo puščanja na vmesniku.

V: Kakšen material naj bo ventil?
O: Združljivo z notranjo površino vrečke. Vezi med podobnimi materiali so bistveno bolj zanesljive kot lepilni spoji med različnimi plastičnimi materiali, zato mora biti prirobnica ventila na vrečki TPU kompatibilen varljiv polimer. Določite ga poleg laminata.

V: Zakaj bi vrečke napihnili, namesto da bi jih samo testirali z vakuumom?
O: Ker oba najdeta različne napake. Napihovanje obremeni vsak šiv, zajem ventila, vmesnik zadrge in okenski okvir navzven od znotraj – smer, v kateri so najšibkejši. Vsako enoto testiramo na napihnjenost in tudi vakuumski test s 24-urnim zadrževanjem.

V: Ali je vgradno črpalko težje izdelati?
O: Precej. Električni sklop, privarjen v fleksibilno zatesnjeno steno, potrebuje lastne parametre zvara, ohišje z tesnilom iz ABS-a, privit vodoodporen pokrov in neodvisno testiranje tesnila ohišja, življenjske dobe motornega cikla in cikla polnjenja baterije.

V: Kakšni so MOQ in dobavni roki?
O: Od 300 kosov na modelih s črpalko in 500 na potovalnem kompletu treh velikosti, z vzorci v 7–15 dneh in proizvodnjo 30–45 dni po odobritvi.
