Vodnik za izdelavo nepremočljivega nahrbtnika Roll Top

Sealock je proizvajalec nepremočljivih nahrbtnikov in dobavitelj OEM. Na suhi vreči je navitje najpreprostejše zapiranje v zunanji opremi – ustje okrogle cevi, prepognjeno navzdol in pripeto. Na nahrbtniku je eden najzahtevnejših sestavnih delov za izdelavo, saj je odprtina široka in oblikovana, mora se čisto zapreti ob pas in okvir, njegovi vogali pa so tam, kjer se začne skoraj vsaka okvara roll-topa. Ta vodnik pokriva, kako je ovratnica dejansko izdelana, odločitve o strojni opremi, ki stojijo za njo, in podrobnosti o specifikacijah, ki ločujejo tesnilno ovratnico od tiste, ki se samo zloži.

Zakaj Roll-Top zmaga na nahrbtniku

Mehanizem je vreden natančne navedbe, ker pojasnjuje pravila oblikovanja, ki sledijo. Prepogibanje blaga čez sebe ustvari alabirintsko tesnilo: voda nima ravne poti noter, zato se odprtina upira dežju brez zadrge. To je pomembno, ker tudi vodoodporne zadrge sčasoma spustijo vodo na zobe pod pritiskom, pristno zaprta zadrga pa je draga strojna oprema, ki zahteva vzdrževanje. Rolo-top zagotavlja zaprto odprtino zna tesnilni poti sploh ni mehanskega dela— cenejši, enostavnejši in težje zlomljiv.

Kompromis je tisti, ki ga morajo zasnovati vse kratke hlače na zavihek: pečat obstaja le, če ga lahko uporabnik dejansko zloži. Kar ovratnico postavi v središče konstrukcije.

Ovratnik: izdelana komponenta, ne dolžina blaga

Odsek zvitka je namensko izdelan sklop s tremi opravili: pregibu dajte definirano linijo, držite rob ravno, da se plasti enakomerno stisnejo, in zasidrajte zadrževalno strojno opremo. Njegova specifikacija se skrči na štiri številke.

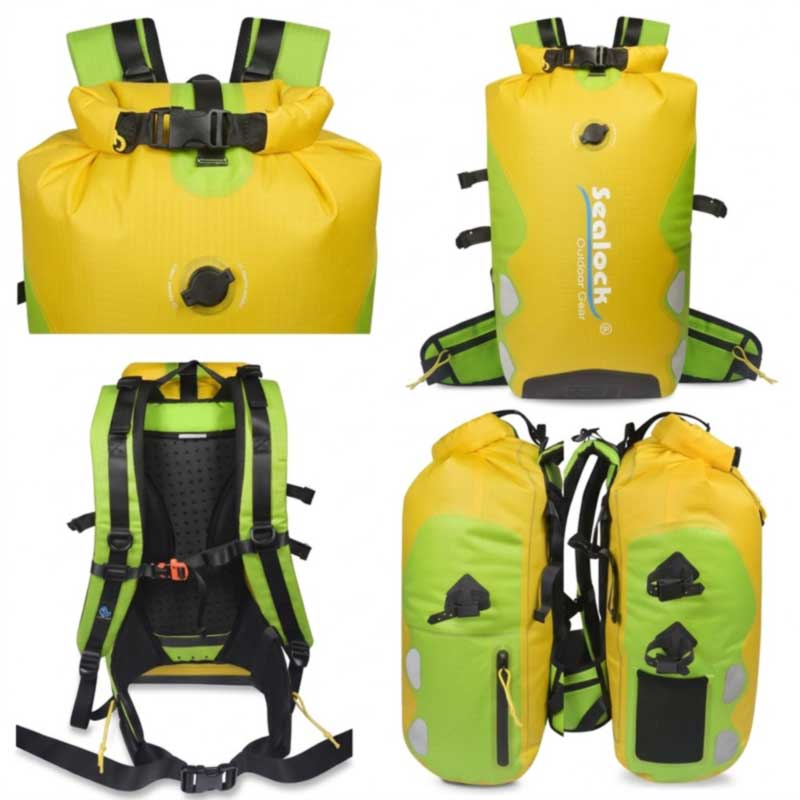

• Višina ovratnika.Material, ki je na voljo nad glavnim delom, določa, koliko gub lahko uporabnik doseže pri polni obremenitvi. Tri gube so praktični minimum za zanesljivo tesnjenje; štiri za stoječo vodo. Če je ovratnica kratka, lahko naložen paket zloži le eno ali dve krat — in stranka poroča o puščanju, ki je v resnici pomanjkljivost v zasnovi.
• Ojačitvena palica.Plastični ali kompozitni trak vzdolž zgornjega roba, ki ohranja usta ravna in pravokotna, tako da se obraza čisto srečata in gube enakomerno zložijo. Pri varjeni konstrukciji je ojačitev zajeta med zvarnimi linijami in ne všita v rob, kar ohranja neprekinjeno pregrado.
• Zgibno vodenje.Ojačen rob naredi več kot le doda strukturo - uporabnika vodi, da se zloži na pravo mesto, tako da je zapiralo na koncu pravilno nameščeno brez navodil. Doslednost zgibanja je tisto, zaradi česar je pečat ponovljiv na tisoče uporabnikov.
• Upravljanje širine.Ustje nahrbtnika je veliko širše od cevi suhe vreče. Širša kot je odprtina, težje je gubo ohraniti enakomerno po vsej dolžini, zato sta togost ovratnika in postavitev okovja proporcionalni odločitvi in ​​ne fiksni.

Strojna oprema za zadrževanje: dve možnosti, ki delujeta, dve, ki ne delujeta

Kaj deluje

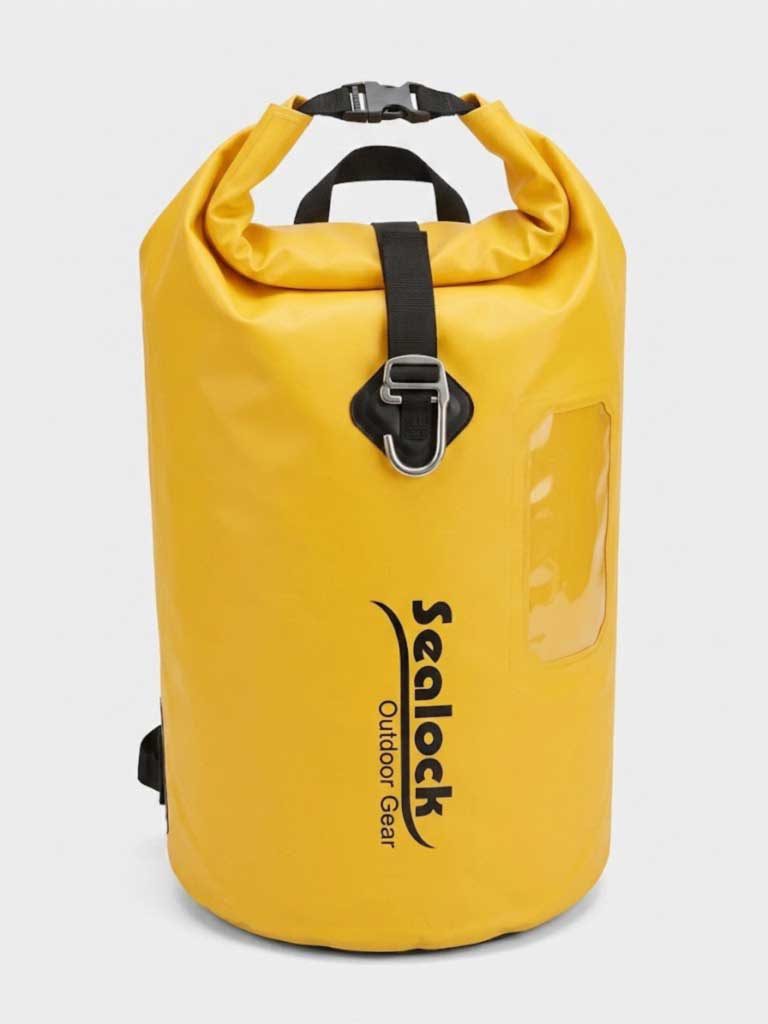

• Zaponke s stranskim odpiranjem— standardno, varno, znano in poceni. Dve zaponki čez široko ustje vlečeta ovratnik na obeh koncih navzdol; ena osrednja zaponka je hitrejša, vendar omogoča, da se konci dvignejo.
• G-kavelj— kovinski kavelj, ki se zaskoči v zanko iz tkanine. Hitro se zapenja, dodaja togost zapiranju in nosi visoko zaznano vrednost. Vredno je poznati komercialno aritmetiko: G-kavelj stane približnodva dolarja več kot standardna stranska zaponka in običajno podpira večkratno zvišanje maloprodajne cene. Pri vrhunskem paketu za dnevno vožnjo je to ena najcenejših razpoložljivih nadgradenj za določanje položaja.

Kaj ne

• Magneti kot zadrževanje.Magneti so odlični za poravnavo ovratnice in neuporabni za držanje. Ko uporabnik napolni paket, notranji pritisk odpre magnetno zapiralo. Magneti lahko pomagajo pri poravnavi, vendar mora biti zvitek fizično pritrjen s kavljem ali zaponko.
• Kavelj in zanka čez obraz ovratnika.Zdi se kot očiten način za dodajanje sekundarnega tesnila in povzroči posebno pritožbo kupca: če je poravnava vsaj malo zamaknjena, stran s kavljem ostane izpostavljena in odrgne vse, česar se dotakne – merino pulover, šal, jakno.Ojačen rob ovratnika je boljši odgovor kot obraz z ježkom.Če je rezervno tesnilo resnično zaželeno, je varnejša izvedba ozek trak znotraj pregiba, nameščen tako, da nikoli ne ostane izpostavljen.

Vogali: kjer Roll-tops dejansko puščajo

To je del proizvodnje roll-top, ki ga večina vodnikov nikoli ne omenja. Ko se širok ovratnik zaviha navzdol, se sredina lepo stisne inzunanji konci ne— guba mora zaviti za vogal, kjer se sreča s stranskim šivom, in tam se šopki materiala. Ocenjevalci vrhunskih paketov z zvitki ugotavljajo točno to: zapirala, ki dajejo prednost hitremu dostopu, lahko pustijo skrajne konce odprtine manj trdno zaprte kot sredina.

Proizvodnja odgovarja:

• Strojna oprema na obeh koncih, ne samo sredino, tako da se guba potegne navzdol, kjer se želi dvigniti.
• Kotna geometrija, zasnovana za zlaganje— blag polmer, kjer se ovratnik stika s stranskim šivom, namesto ostrega vogala, zaradi katerega se material strga.
• Zvarite ojačitev na stičišču ovratnika in telesa, saj se ta vogal večkrat upogiba vsakič, ko se zavitek odpre.
• Zoženje širine ovratnikapri nekaterih izvedbah, tako da imajo konci manj materiala za zlaganje.

Material: Območje zvijanja je problem zaradi upogibne utrujenosti

Roll-top ovratnik se prepogne tri- do petkrat vsakič, ko je torbica zaprta - na tisoče ciklov na leto, vsi osredotočeni na istih nekaj centimetrov. Zaradi tega je cona valjev najbolj obremenjen material na celotnem izdelku.

Iskreno vodilo:PVC se ob večkratnem prepogibanju in izpostavljenosti UV-žarkom utrdi in lahko v nekaj letih vsakodnevnega valjanja poči vzdolž pregibnih linij.Najlon, prevlečen s TPU, se obnaša kot elastična in ne kot trda plastika in prenese veliko več ciklov zgibanja, ne da bi počil, in ostane prožen v hladnem vremenu, ko je PVC sploh težko zložiti. torej:

• Torbice za vsakodnevno uporabo, za vožnjo v službo in za hladno podnebje— Najlon, prevlečen s TPU, v predelu zvijanja, idealno pa po vsem.
• Paketi proti obrabi— divja voda, flote za najem, tovor — 500D PVC ostaja prava lupina, pri čemer se zavedamo, da je območje obrabe točka obrabe in ga je mogoče ojačati.
• Hibrid— ovratnik iz TPU na ohišju iz PVC-ja je zakonit način za podaljšanje življenjske dobe pri prepogibanju, kjer je to potrebno, in odpornost proti obrabi, kjer je pomembno.

Integracija ovratnice s preostalim delom paketa

Na nahrbtniku roll-top ne obstaja sam po sebi in tri interakcije je treba načrtovati in ne odkrivati:

• Okvir omejuje zvitek.Okvir ali opornik, ki sega previsoko, preprečuje, da bi se ovratnik čisto zložil navzdol. Višina okvirja in višina ovratnika sta ena odločitev, ne dve.
• Pas pride v napoto.Sidrišča naramnic blizu zgornjega roba lahko ovirajo pregib; postavitev sidra je treba nastaviti ob upoštevanju zaprtega položaja.
• Zmogljivost se spremeni, ko je zaprt.Zlaganje porabi približno 15–20 cm navpičnega blaga, približno 4–6 L uporabne prostornine glede na razvaljano figuro. Določite zmogljivost z upoštevanjem te izgube in strankam povejte, naj napolnijo do približno treh četrtin – polnjenega tovorka ni mogoče zložiti, kar je resnični vzrok za večino prijavljenih puščanj zvitka.

Zaporedje izdelave ovratnika na zavihek

1. Rezanje plošč— višina ovratnika je prirezana po specifikaciji, z vogalnimi polmeri, oblikovanimi za zlaganje.
2. Strojni trak, prišit na ravne plošče— sidra z zaponko ali G-kavljem, ki se uporabljajo pri visoki napetosti, medtem ko je material raven, pred kakršnim koli varjenjem.
3. Vstavljanje in zajem ojačitve— zgornji rob, oblikovan okoli ojačitve in zaprt z varjenimi linijami, ki ga držijo na mestu.
4. Varjenje ovratnika na telo— stičišče varjeno in ojačano, s posebno pozornostjo na vogalih.
5. Preverjanje poravnave zapiranja— potrjeno, da se dva obraza srečata pravokotno; nekaj milimetrov neporavnanosti pomeni, da se gube nikoli ne stisnejo enakomerno.
6. Test delovanja— ovratnik, zložen v skladu s specifikacijo pri delovni obremenitvi, nato testiran na tesnjenje.

Osnova izdelka

Ti varjeni paketi so enaka izhodišča za program zvitka – noben ni uvrščen nad drugega; vsak prikazuje drugačno konfiguracijo ovratnika in zapiranja:

Slika	Model in specifikacije	Konfiguracija zapiranja	MOQ
	SL-E801 Kolesarski nahrbtnik z zavihki— 30L (29×19×70 cm); 500D PVC ponjava; nosilni sistem iz smolne mreže; notranji žep za telefon; sedem barv.	Visok roll-top profil — globok ovratnik s prostorom za štiri gube pri obremenitvi	300–500
	Suhi nahrbtnik TPU SL-E039- 25 l; 420D najlon, prevlečen s TPU; dve nastavljivi naramnici in gumb za pas; vzorec 3–5 dni; preverjeno IPX7.	Območje zvijanja TPU — izbira materiala za vsakodnevno uporabo z visokim ciklom zgibanja	300–500
	Vodotesen nahrbtnik za kampiranje SL-E208— 30L, tudi konstrukcija 45L (D29׊19×V55 cm); 300D TPU; sitotisk ali vtisnjen logotip.	Lahka TPU ovratnica — dve kapaciteti na enem zapiranju	300
	Suhi nahrbtnik SL-E102— 15L / 20L / 30L z objavljenimi dimenzijami na velikost; 500D PVC mreža; barve in velikosti po meri.	Ozko ustje v obliki cevi — geometrija, ki jo je najlažje enakomerno zložiti	300
	SL-E090 Nepredušni suhi nahrbtnik— 60L (36×25×80 cm); TPU; črna, rumena, rdeča; zložljiva za transport; plovci.	Zvitka z velikim volumnom – široka odprtina, ki zahteva strojno opremo od konca do konca	300–500
	Vodotesen pohodniški nahrbtnik SL-E011- 20–40 l; TPUozPVC; pet barv; notranji žep za telefon; fiziološka krivulja nazaj.	En vzorec v obeh materialih — TPU za dolgo življenjsko dobo, PVC za obrabo	300–500
	SL-J033 Vodotesen paket za odprave- 45/55/65 l; TPU na 420D najlonu;IPX8; oblazinjen pas, trak za prsnico, oblazinjen bočni pas.	Alternativa roll-topu — gumijasti tesnilni trak, preklopna loputa in sredinski kompresijski trak	300–500

Višino ovratnika, specifikacijo ojačitve, zadrževalno okovje, geometrijo vogalov, material v coni zvitka, zmogljivost in blagovno znamko je mogoče določiti po naročilu ali pa je paket mogoče razviti iz skice.

Kontrola kakovosti na zaprtju

Kakovost je razdeljena na tri stopnje —IQC(preverjena debelina prevleke, oprijemljivost in varivost dohodne tkanine, plus ojačevalci, trakovi, zaponke in G-kavlji glede na podpisani standard, z barvno razliko in obstojnostjo),IPQC(višina ovratnika in toleranca rezanja, zajem ojačitve, poravnava zapiranja, sidrni šivi strojne opreme in celovitost zvara na spoju ovratnika s telesom in vogalih, s preskusi lupljenja na vzorčnih zvarih ob vsakem začetku izdelave) inOQC(ISO 2859 AQL vzorčenje, resnično potopno serijsko testiranje z ovratnikom, zloženim po specifikaciji, in primerjava vzorcev zlata, na voljo sta SGS ali QIMA).

Sealock prav tako strogo izvaja celoten postopek inšpekcijskega pregleda končnih izdelkov:razpakiranje, vakuumska ekstrakcija, 24-urni statični počitek in ugotavljanje puščanja zraka. Posebej za izdelke z zvitki, dodaja laboratorijciklično testiranje na ovratnikuin sunkovita obremenitev na sidrih strojne opreme za zapiranje, skupaj z zvarno vezjo in trdnostjo luščenja, trdnostjo šiva, 1500+ cikličnim preizkusom obremenitve jermena, obrabo, trganjem, natezno trdnostjo, slanim pršenjem, UV-žarki, barvno obstojnostjo in barvno razliko.

Pogosta vprašanja: proizvodnja nahrbtnikov z zvitki

V: Koliko višine ovratnika naj določimo?
O: Zadostuje za tri zgibe pri delovni obremenitvi in ​​štiri, če je paket namenjen stoječi vodi. Višina ovratnika je tista, ki določa, ali lahko uporabnik zapre naložen paket - kratek ovratnik povzroči "puščanje", ki je v resnici pomanjkljivost pri oblikovanju.

V: Ali lahko za zapiranje uporabimo magnete?
O: Za poravnavo, da; za hrambo, št. Magneti nimajo pomembne nosilnosti in notranji pritisk zaradi polnega paketa jih odpre. Za fizično zadrževanje zvitka uporabite zaponko ali G-kavelj, pri čemer magneti le pomagajo pri poravnavi.

V: Ali naj dodamo kavelj in zanko čez ovratnik za sekundarno tesnilo?
O: Odsvetujemo celoten obraz z ježkom. Če je poravnava nekoliko zamaknjena, izpostavljena stran s kavljem odrgne oblačila – pritožba, ki se hitro pojavi pri dnevnih tovorkih. Tog rob ovratnika je boljša rešitev, pri čemer je kakršen koli podporni trak nameščen znotraj gube, kjer ne more biti izpostavljen.

V: Zaponke ali G-kavelj?
O: Zaponke so zanesljiv standard; dva, na obeh koncih širokega ustja, pravilno zaprite vogale. Kavelj G dodaja togost in močan dvig zaznane vrednosti za minimalne stroške strojne opreme, zaradi česar je učinkovita nadgradnja vrhunskega in dnevnega položaja.

V: Kateri material za roll cono?
O: Najlon, prevlečen s TPU, za vsakodnevno zlaganje ali uporabo na mrazu — prenaša veliko več ciklov zgibanja in ostane upogljiv. PVC je prava lupina, kjer prevladuje abrazija, vendar postane trd s ponavljajočim se prepogibanjem in UV-žarki ter lahko sčasoma poči vzdolž pregibnih linij, zato ojačajte ali določite ovratnik TPU, če je življenjska doba pregiba prednostna naloga.

V: Zakaj konci odprtine puščajo pred sredino?
O: Ker se širok ovratnik enakomerno stisne v sredini in se strne v vogalih, kjer se pregib sreča s stranskim šivom. Popravki so strojna oprema na obeh koncih, zložljiv vogalni radij in ojačitev zvara na tem stičišču.
