Proizvodni proces vodoodpornega nahrbtnika IPX8

Sealock je proizvajalec vodoodpornih nahrbtnikov IPX8 in dobavitelj OEM. Doseganje IPX8 na torbici za telefon je problem natančnosti pri majhnem zaprtem volumnu. Doseči ga na 65-litrskem nosilnem nahrbtniku je povsem drugačna disciplina: metri šivov namesto centimetrov, široka odprtina, ki mora enakomerno tesniti po vsej širini, telo, ki se pod obremenitvijo upogne, ko je potopljeno, in dovolj ujetega zraka, da povzroči pravi pritisk na zapiralo od znotraj. Ta vodnik pokriva, kako je paket IPX8 dejansko izdelan, in inženirske številke za zapiranjem, ki to omogočajo.

Zakaj obseg spremeni problem

IPX8 pomeni neprekinjeno potopitev več kot en meter, do globine in trajanja, ki ju navede proizvajalec. Srečanje tega na velikem mehkem pakiranju predstavlja štiri dejavnike, s katerimi se majhna zaprta vrečka nikoli ne sooči:

• Dolžina šiva.65-litrski paket vsebuje večkrat več zvarjenega šiva kot vrečka. Vsak dodaten meter je še ena priložnost za obrobni zvar, zato je doslednost postopka bolj pomembna, ko se obseg povečuje, ne manj.
• Notranja prostornina zraka.Zaprta 65-litrska embalaža zadrži veliko količino zraka. Ko je potopljen, je ta zrak stisnjen in potiska navzven proti zapiralu in šivom – zavitek je pod pritiskom iz obeh smeri hkrati.
• Upogibanje pod obremenitvijo.Naložen tovor se deformira, ko ga nosimo, spustimo in pritisnemo ob trup ali skalo. Vrečka miruje; paket nenehno dela po šivih.
• Nosilni preboji.Pas, bočni pas in sidra za vlečni ročaj nosijo težo na telesu, ki mora ostati zaprto. Torbica ima eno vrvico; paket jih ima osem ali več.

Zakaj samo Roll-Top ne pride tja

Roll-top je odlično zapiranje in prava izbira za večino nepremočljivih torbic. Kar ni, je tesnilo za tlačno oceno. Ustvari labirintno pot, ki premaga dež, pršenje in kratko potopitev, vendar njegova tesnilna sila izvira iz uporabnikovih rok in zaponke – to ni nadzorovano, inženirsko kompresijo. Za deklarirano oceno IPX8 mora zapiranje veljati amerljiva, ponovljiva vpenjalna sila na skladno tesnilo.

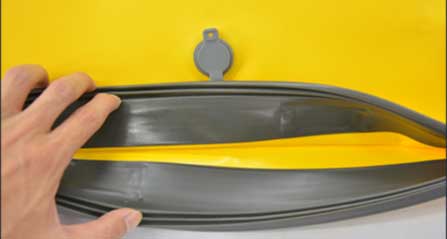

Naša konstrukcija paketa IPX8 to omogoča s tremi elementi, ki delujejo skupaj: atesnilni trak iz naravne gumeob odprtini, apreklopna loputaki se zapre nanj, in acentralni kompresijski trakki pripne sklop. Guma zagotavlja elastičnost; loputa zagotavlja geometrijo; trak zagotavlja silo.

Inženiring tesnil za tem

Kompresijska tesnila živijo ali umrejo na številki, o kateri se v proizvodnji vrečk redko govori, in je ožja, kot večina ljudi domneva.

• Kompresijski pas.Za tesnjenje je treba gumijasto tesnilo stisniti za odstotek svoje prvotne debeline. Theidealen je okoli 40 %, praktični maksimum je 50 %, minimum pa približno 10–15 %.. Premalo ga stisnite in ni tesnila;ga preveč stisnite nad 50 % in guma se morda sploh ne bo odbila— puščanje trajne vrzeli na mestu, kjer je bil pečat. Oblikovanje zapirala pomeni oblikovanje za ta trak, ne le čim močnejšega vpenjanja.
• Kompresijski set.Sposobnost gume, da potisne nazaj, se meri s kompresijsko nastavitvijo, testirano naASTM D395. Zmes s slabo kompresijsko nastavitvijo se prvi dan dobro obnaša in postopoma preneha tesniti. To je specifikacija materiala in ne konstrukcijska predpostavka.
• Sprostitev.Obnovitvena sila stisnjenega tesnila se izmerljivo zmanjša kmalu po namestitvi – v eni uri je lahko približno tri četrtine svoje prvotne vrednosti. Dokončna napaka je malo verjetna, vendar postane uhajanje možno, če zasnova nima rezerve. Tako je vpenjalni sistem določen s prostorom za glavo in ne s teoretičnim minimumom.

Najtežji del: enakomerno vpenjanje čez široko odprtino

V tem se veliko pakiranje najbolj razlikuje od majhnega zaprtega izdelka. Sredinski kompresijski trak deluje z največjo silo na sredini odprtine in postopoma manj proti koncem. Inženiring tesnil ima ime za nastalo težavo - koncentracija sile na vpenjalni točki, s premajhno kompresijo stran od nje - in veljajo klasični odgovori:

• Stiskanje se ustaviki preprečujejo, da bi se tesnilo zdrobilo čez mejo odboja, kjer trak vleče najmočneje.
• Ojačana loputa, tako da se sila zapiranja razširi vzdolž odprtine, namesto da bi se razpršila za nekaj centimetrov na obeh straneh traku.
• Profil tesnila in durometer, izbrana za krivuljo silezaprtje dejansko zagotavlja, ne za enoten ideal.
• Prepognite geometrijo na koncih, saj mora preklopna loputa zaviti za vogal na vsakem koncu odprtine – ista težava z vogalom, ki vpliva na vsako široko prepognjeno zapiralo.

Neenakomerno vpenjanje je klasičen način okvare te vrste zapiranja: tesnilo, ki drži v sredini in zeva na enem koncu, bo prestalo naključno potopitev in puščalo pod trajnim pritiskom. Preverjanje enakomernosti po celotni širini, ne samo na traku, je obvezen korak pregleda.

Školjka: več šivov, manj tolerance

• Material.TPU, laminiran na najlonu 420D, je prava lupina za ta razred — najlonska osnova ima trdnost na trganje in odrgnjenje, TPU zagotavlja odpornost proti hidrolizi, UV stabilnost, hladno prožnost in varljivost. TPU tudi prenaša nenehno upogibanje, ki ga naloži naložen paket veliko bolje kot togi premaz.
• Varjenje pri 27,12 MHzbrez lukenj za igle nikjer v pregradi. Pri velikem paketu je stabilnost parametrov zvara v celotni proizvodni seriji najpomembnejši dejavnik, ki določa, ali serija drži svojo oceno.
• Ojačana podlaga proti obrabi.Osnovna plošča se vleče in spusti bolj kot katera koli druga površina, pri izdelku IPX8 pa je obrabljena podlaga napaka pri tesnjenju, ne le kozmetična poškodba.
• Obremenitvena sidra, prišita pred varjenjem.Pas, bočni pas in sidra za vlečni ročaj se najprej prišijejo na ploščate plošče z visoko napetostjo, tako da se perforacije končajo pod varjeno kožo in se obremenitev razširi po zašitem odtisu stopala. Samo varjena sidra se luščijo pod dolgotrajnim strigom.

Zaporedje proizvodnje

1. Uprizarjanje in rezanje materiala— plošče, razrezane na tesno toleranco, saj varjeni šiv nima dovoljenja za absorpcijo odnašanja.
2. Šivanje podsestavov— pas, bočni pas, hrbtna plošča, stranski žepi in sidra za vrvice za trepalnice, zgrajeni kot moduli.
3. Točkovno šivanje na ravne plošče— sidra, uporabljena pri visoki napetosti, preden se lupina zapre.
4. Postavitev matrice in HF varjenje— lupina zlita v neprekinjeno zapečateno kožo, ki prekriva zašite odtise stopal.
5. Lepljenje tesnil— tesnilni trak iz naravnega kavčuka, pritrjen vzdolž celotne dolžine odprtine. Vsako odstopanje tukaj kasneje postane neenakomeren kompresijski pas.
6. Sklop zavihka in kompresijskega traku— geometrija lopute, nastavljena tako, da se pravokotno prepogne na tesnilo, trak in pritrjeno okovje.
7. Preverjanje zaprtja— kompresija je preverjena po celotni širini, ne samo na traku.
8. Določitev puščanja in pakiranje.

Osnova izdelka

Ti varjeni paketi so enaka izhodišča za naročilo OEM – noben ni uvrščen nad drugega; konstrukcija IPX8 se ujema s preverjenimi konstrukcijami z zvitki in nepredušno zadrgo IPX7:

Slika	Model in specifikacije	Sistem tesnjenja in ocena	MOQ
	SL-J033 Vodotesen paket za odprave— 45L / 55L / 65L (34×23×58 / 68 / 78 cm); 1,916 / 1,968 / 2,043 g; TPU laminiran na 420D najlonu; močna ojačana abrazijska podlaga; notranji mrežasti žep; stranski žep, stranske vrvice za trepalnice, povezovalna plošča s kavlji in zankami, odsevni pasovi; oblazinjeni naramni trakovi, prsni trak, oblazinjen bočni pas, ročaj za vlečenje; rumena / črna.	IPX8— tesnilni trak iz naravne gume + preklopna loputa + osrednji kompresijski trak	300–500
	Vodoodporen nahrbtnik SL-E103 z nepredušno zadrgo— 45L (30×22×73 cm); TPU vodoodporen premaz; notranja računalniška plast; vzorec 15 dni.	Nepropustna zadrga — preverjeno IPX7, širok hiter dostop	500
	SL-E090 Nepredušni suhi nahrbtnik— 60L (36×25×80 cm); TPU; črna, rumena, rdeča; zložljiva za transport; plovci.	Roll-top — velika prostornina ujetega zraka, vzgon po zasnovi	300–500
	Suhi nahrbtnik TPU SL-E039- 25 l; 420D najlon, prevlečen s TPU; dve nastavljivi naramnici in gumb za pas; vzorec 3–5 dni.	Roll-top — preverjen IPX7 na varjeni lupini TPU	300–500
	Suhi nahrbtnik za kajak SL-E977- 28 l; 500D PVC 0,5 mm; polkrožna lupina; telefonsko okno; večnamenska ključavnica; stranski ventil za napihovanje/praznjenje; Zadnja plošča EVA.	Roll-top z ventilom — nadzorovano upravljanje zraka na zaprtem ohišju	300–500

Tesnilni sistem, specifikacija tesnila, zmogljivost, material ohišja, konfiguracija jermena, strojna oprema in blagovna znamka se lahko določijo po naročilu ali pa se paket razvije iz skice. Upoštevajte, da SL-J033 izvaja tri zmogljivosti na eni tesnilni platformi, tako da lahko program IPX8 pokrije 45–65 L brez treh ločenih razvojnih zapiral.

Nadzor kakovosti za paket IPX8

Kakovost je razdeljena na tri stopnje.IQCpokriva vhodno tkanino, laminirano s TPU, za debelino prevleke, oprijemljivost in varljivost, plustesnilo za durometer in kompresijski set, in tkanine, pena, zaponke in okovje v skladu s podpisanim standardom.IPQCzajema toleranco rezanja, celovitost zvara in širino zvara, pravilnost lepljenja tesnila vzdolž odprtine, sklop zavihka in traku, sidrni šiv inpreverjanje stiskanja po celotni širini zapirala— s preskusi lupljenja na vzorčnih zvarih na začetku vsake serije.OQCzajema vzorčenje ISO 2859 AQL, testiranje potopitve na deklarirano globino in trajanje ter primerjavo vzorcev zlata, z na voljo certifikatom SGS ali QIMA — in za trditev IPX8 bi morali kupci pričakovati poročilo o preskusu, v katerem je navedena globina, ne le ocena.

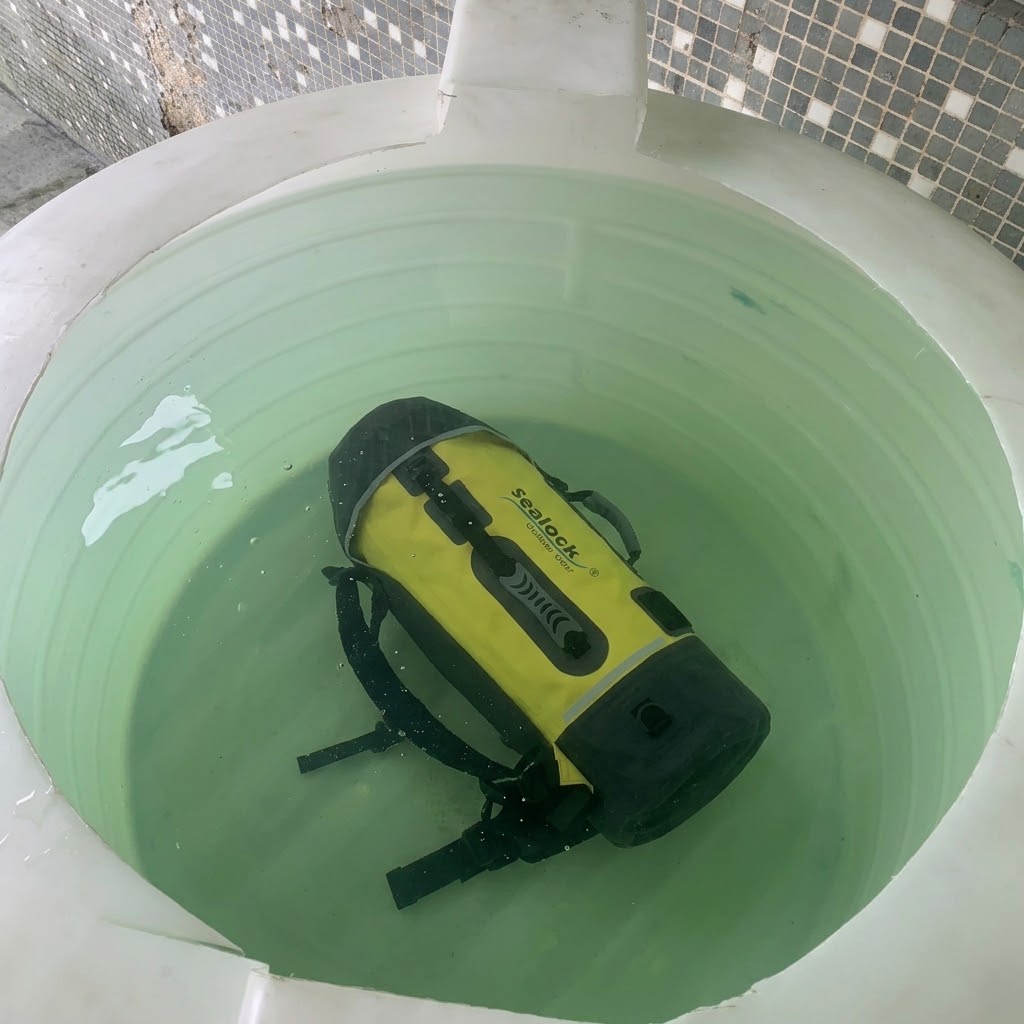

Sealock prav tako strogo izvaja celoten postopek inšpekcijskega pregleda končnih izdelkov:razpakiranje, vakuumska ekstrakcija, 24-urni statični počitek in ugotavljanje puščanja zraka. To je pri veliki embalaži pomembnejše kot kjer koli drugje v ponudbi: počasno puščanje, ki ga lahko prikrije velika zaprta prostornina med kratko potopitvijo, še vedno izmerljivo odvaja vakuum čez cel dan. Laboratorij poleg tega izvaja zvarno vez in trdnost luščenja, stiskanje tesnila, testiranje cikla zapiranja, trdnost šiva s preskusom obremenitve z več kot 1.500 cikli in sunkovito obremenitev na jermenu in sidriščih pasu na boku, obrabo, trganje, natezno trdnost, solno pršenje, UV, barvno obstojnost in barvne razlike.

Pogosta vprašanja: Proizvodnja nahrbtnikov IPX8

V: Zakaj paket z zvitki ne more imeti ocene IPX8?
O: Ker tesnilna sila rolo strehe izvira iz tega, kako jo uporabnik zloži in zapne, ne zaradi kompresije. Odličen je proti dežju, pršenju in kratki potopitvi — zato so naši paketi z zvitki ocenjeni na preverjen IPX7 — vendar deklarirani IPX8 potrebuje tesnilo, stisnjeno z nadzorovano, ponovljivo vpenjalno silo.

V: Koliko naj bo tesnilno tesnilo stisnjeno?
O: V dokaj ozek pas: približno 40 % prvotne debeline je idealno, 50 % je praktični maksimum, pod približno 10–15 % pa ni zanesljivega tesnila. Če stisnete več kot 50 %, tvegate, da se guma ne odbije, kar ustvari trajno vrzel.

V: Kako veste, da bo tesnilo čez dve leti še tesnilo?
O: Z določitvijo kompresijske stopnje – preizkušeno po ASTM D395 – namesto s predpostavko. Zmes s slabo kompresijsko nastavitvijo tesni prvi dan in se postopoma ustavi. Pri vhodnem pregledu se zaloga tesnil preveri glede na durometer in kompresijsko garnituro.

V: Kateri del paketa IPX8 je najtežje izbrati?
O: Enakomerno vpenjanje čez široko odprtino. Osrednji kompresijski trak koncentrira silo na sredini in daje manj na koncih, zato zapiralo potrebuje okrepljeno loputo, kompresijske zapore in profil tesnila, ki se ujema z dejansko krivuljo sile – nato pa je stiskanje med pregledom preverjeno po celotni širini.

V: Ali paket IPX8 plava?
O: Zaprta embalaža ujame zrak in lebdi, kar je uporabno - vendar ta isti ujeti zrak potisne navzven zapiranje, ko je potopljen, zato morata biti lupina in tesnilo izdelana za pritisk iz obeh smeri.

V: Kaj naj zahtevamo, da utemeljimo trditev IPX8?
O: Deklarirana globina in trajanje ter poročilo o preskusu končnega izdelka. IPX8 brez navedene globine ni mogoče preveriti in je najpogostejša previsoka trditev pri vodotesni opremi.
