Znotraj našega proizvodnega središča: Kako mikrotolerančne kontrole poganjajo množične in količinske dostave vodotesne opreme za težke obremenitve

Pri proizvodnji težkih vodoodpornih orodij se večina dobavnih verig zlomi pri povečanju proizvodnje od zlatega vzorca do komercialne serije 10.000 enot. Vzorec, ki ga je izdelal višji tehnik, se obnaša drugače kot na tisoče enot, ki tečejo skozi avtomatizacijo neobdelanih tal. Pri Sealocku to trenje ublažimo s stabilizacijo delavnice.

1. korak: Visokofrekvenčna (RF) stabilizacija varjenja

Naše proizvodne linije vključujejo prilagojene RF varilne postaje z več kilovati. Vsaka celica je umerjena za upravljanje spremenljivk, ki jih splošne tovarne vrečk pogosto spregledajo:

• Dielektrična poravnava:Varilna hupa se mora spuščati na blago z vzporedno natančnostjo. Odstopanje poravnave le 0,15 mm čez 600 mm šiv povzroči neenakomerno porazdelitev energije. Posledica tega je mikroskopsko prekomerno varjenje (zgorel, krhek film) na enem koncu in premalo varjenje (šibak oprijem) na drugem.
• Zapore časa zadrževanja in tlaka:Naši stroji uporabljajo avtomatizirane pnevmatske spone, ki zaklenejo material pod eksplicitnimi gradienti tlaka, preden se sproži RF tok. Tok ostane aktiven točno določeno okno (npr. 2,4 do 3,2 sekunde, odvisno od tega, ali varimo 500D TPU ali 1000D PVC laminirano mrežo), čemur sledi obvezna faza ohlajanja pod pritiskom, da se kristalna struktura utrdi.

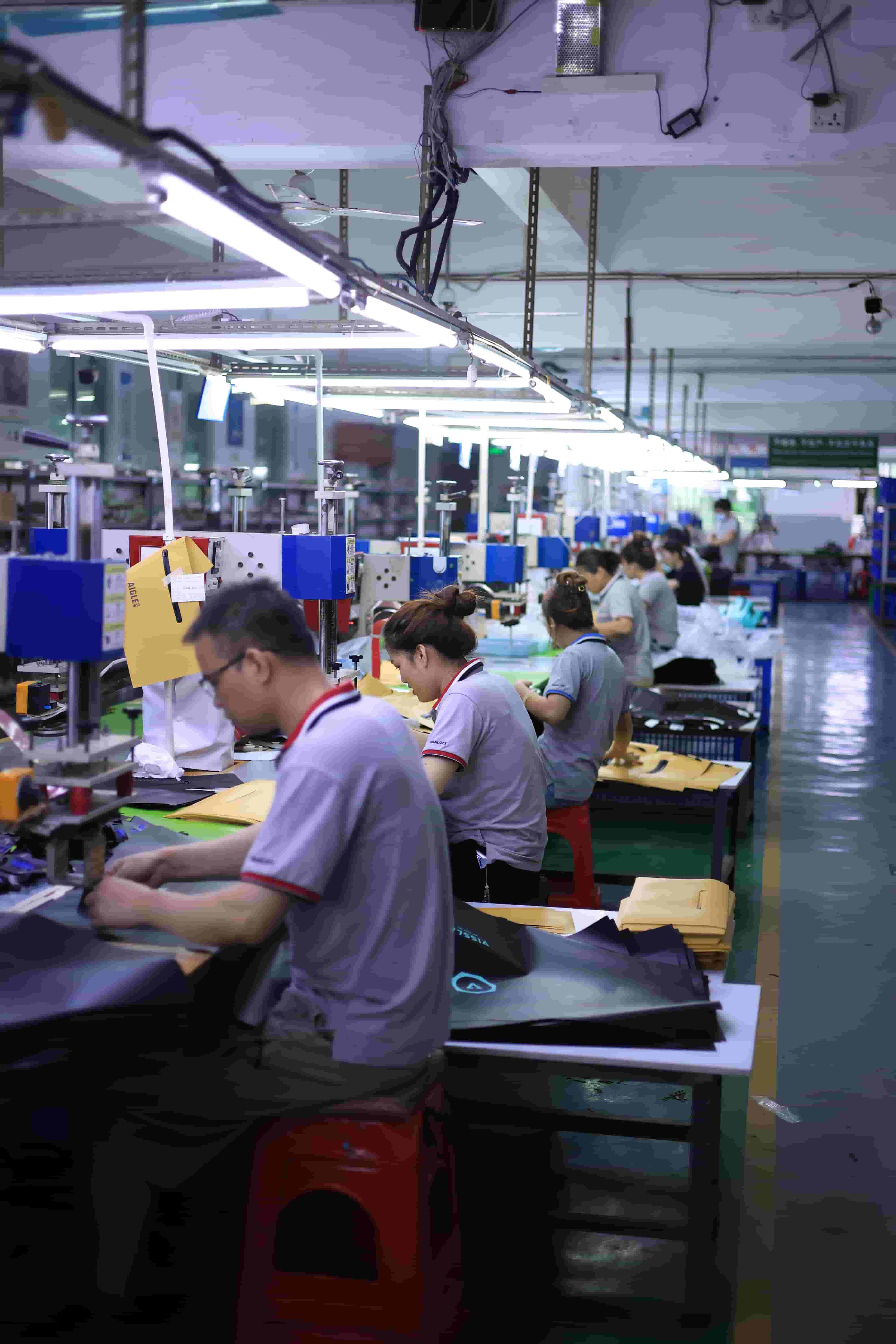

Infrastruktura visokofrekvenčne varilne postaje

slika: "Več strojev za visokofrekvenčno toplotno varjenje je pripravljenih za delovanje znotraj tovarne, delavci pa med delovnim postopkom natančno prilagodijo poravnavo tkanine in parametre varjenja."

2. korak: vpenjala po meri in modularna orodja za kompleksno geometrijo

Varjenje ravne suhe vreče je preprosto. Varjenje tridimenzionalne motoristične sedežne torbe, strukturiranega prtljažnika za kolo ali ergonomskega nahrbtnika s kompleksnimi vogalnimi radiji ustvarja strukturne izzive. Ko se ravni material sreča z ukrivljenim vogalom, lahko koncentracije napetosti povzročijo nabiranje blaga in praznine šivov.

Da bi to rešili, Sealockova notranja inženirska ekipa razvije lastniške mehanske priprave in 3D-profilirane aluminijaste elektrode (varilne matrice) za vsak projekt OEM po meri:

• Pnevmatske vpenjalke za zadrževanje robov:Pred vstopom v varilni cikel so tkanine zaklenjene v po meri oblikovane šablone, ki mehansko potegnejo plošče do njihove izračunane napetosti. To preprečuje zdrs materiala pri velikem ročnem podajanju.
• Elektrode za ujemanje polmera:Kotni zvari se izvajajo z uporabo specializiranih orodij z radiusom in razbremenilnimi kanali po meri. Ti kanali absorbirajo premik materiala, do katerega pride, ko se TPU tali, s čimer zagotovijo, da šiv ohrani enakomerno debelino in vodoodpornost IPX7 po celotnem polmeru.

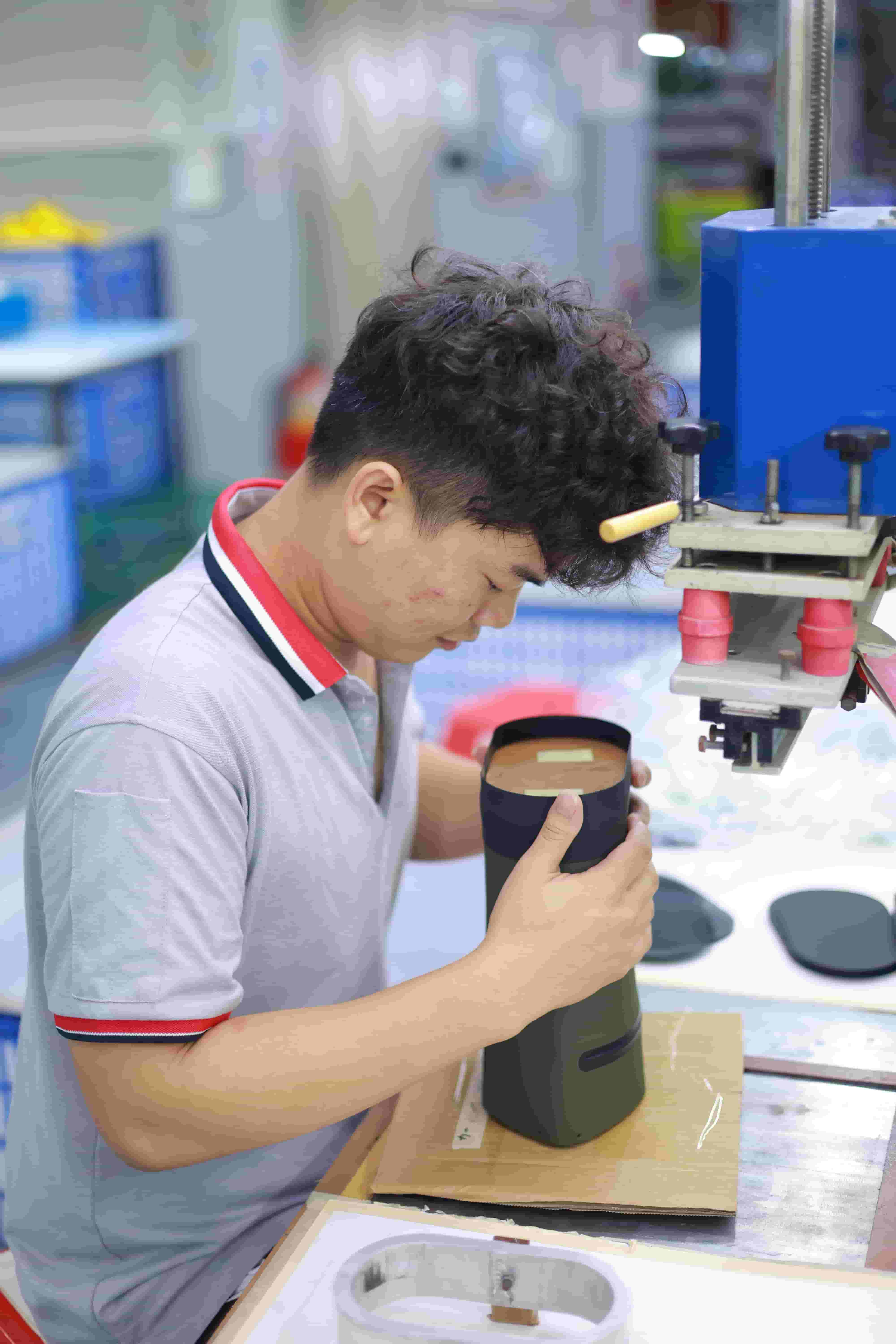

 Lastniško orodje in pnevmatske vpenjalke

slika: "Po meri izdelane ločne varjene kovinske matrice in vpenjala za pnevmatsko tlačno orodje za tridimenzionalne kotne ščitnike ali ukrivljene vogale torb za motorna kolesa"

3. korak: Visoko učinkovita infrastruktura za sestavljanje in pripravo komponent

Robustna nepremočljiva torba je več kot le njen primarni ovoj. Zahteva nosilno strojno opremo, sekundarne sidrne zaplate, zunanja spletna omrežja in konfiguracije MOLLE. Če so te komponente slabo integrirane, lahko ogrozijo strukturno celovitost vrečke.

Naši podsestavni deli pripravijo modularne komponente pred končno strukturno fuzijo. D-obročki za težke obremenitve, lasersko rezani obliži TPU in sidra Hypalon so vtisnjeni in predhodno pritrjeni z namenskimi pnevmatskimi stiskalnimi postajami. Z ločevanjem priprave sestavnih delov od končnega konstrukcijskega varjenja preprečimo ozka grla in zagotovimo, da je vsaka nosilna točka zvarjena po natančnih specifikacijah, preden se sestavi glavni del vreče.

Integracija komponent in podsestavne linije

slika: "Delavci upravljajo z opremo za vtiskovanje ali stiskanje za predhodno pritrditev rezervnih delov, kot so D-obročki, podnožja D-obročev in trakovi za tkanine, ter obdelujejo polizdelke v predhodnem proizvodnem koraku."

4. korak: Operativna čistoča in nadzor kakovosti v liniji

Mikroskopski prah, ostanki olja iz rezalnih orodij ali delci niti na varilnem vodu lahko uničijo RF zvar. Onesnaževalci zmotijo ​​dielektrično polje, kar povzroči iskrenje, luknjice in okvare polja. Sealockova talna postavitev daje prednost čistemu pretoku materiala in stalnemu pregledu:

• Območno vodenje proizvodnje:Rezanje blaga, sestavljanje komponent in RF varjenje potekajo v ločenih območjih, da se prepreči, da bi ohlapna vlakna motila varilne površine.
• In-Line QC vrata:Izdelki ne čakajo na pregled poprodukcijskih serij. Naša tla uporabljajo neprekinjena linijska kakovostna vrata, kjer nadzorniki linije preverijo vsak strukturni šiv takoj po varjenju. Spremljamo širino ekstruzije šiva, konsistenco zvara in morebitne znake degradacije materiala.

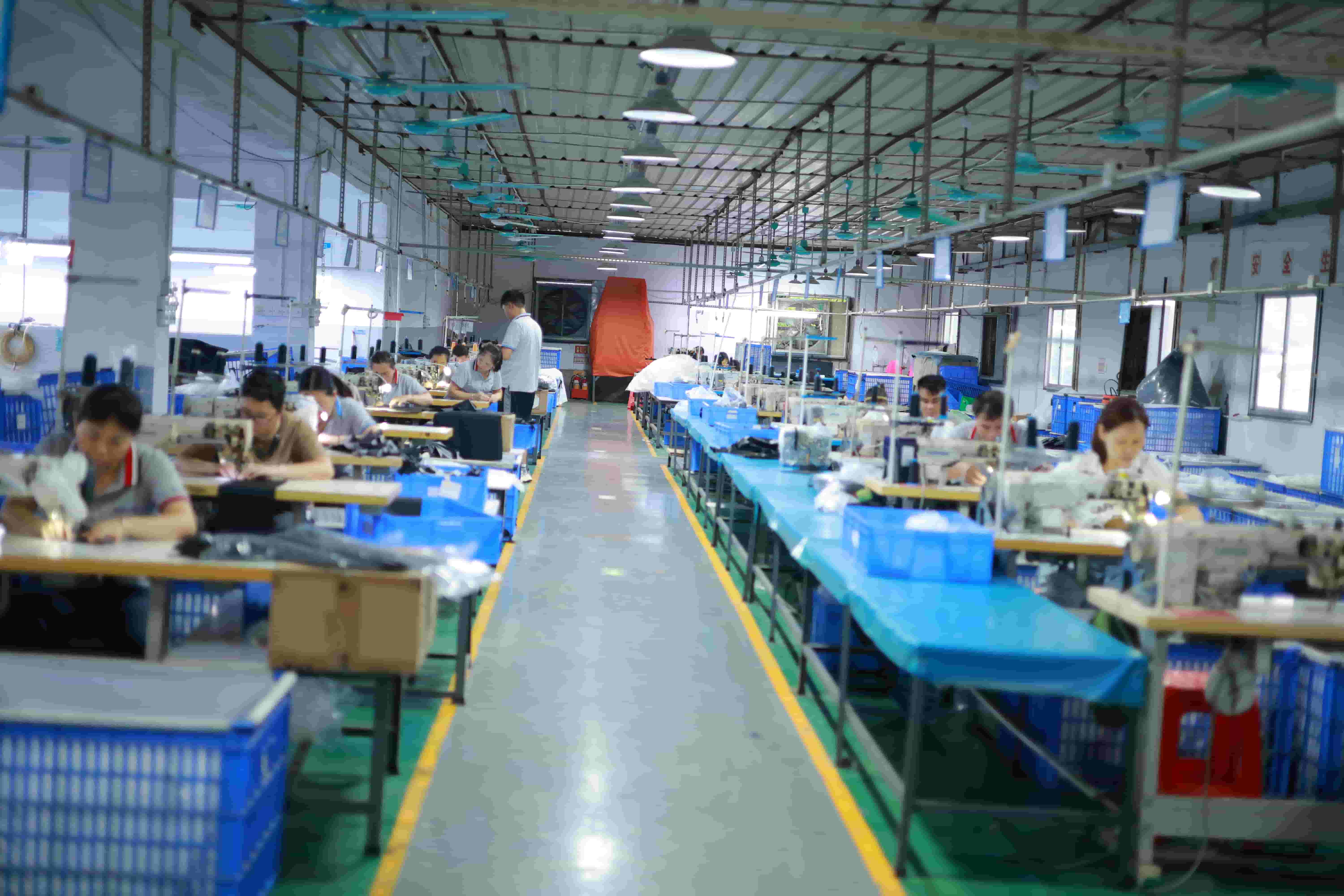

 Dolga linijska montaža in neprekinjeno preverjanje kakovosti med procesom

slika: "Urejeno in poenostavljeno območje za sestavljanje dolgih linij, kjer inšpektorji kakovosti izvajajo 100-odstotno popoln pregled sveže proizvedenih visokofrekvenčnih spojnih šivov ob proizvodni liniji"

5. korak: Logistika industrijskega pakiranja in izpolnitev naročil

Robustna, nepremočljiva potovalna torba ali tehnična suha torba mora prispeti v vaše distribucijske centre brez gub, zrušenih plošč ali deformiranih strukturnih pen. Gubanje svežega TPU zvara med prevozom vroče posode lahko sčasoma povzroči razpoke zaradi napetosti.

Naša embalažna cona je zasnovana tako, da ustreza pretoku naših glavnih varilnih linij. Dokončani izdelki so podvrženi končnemu napihnjenju ali estetskemu pregledu, preden se zapakirajo v škatle po meri. Izdelkov ne zdrobimo v premajhne škatle, da bi zmanjšali stroške prevoza. Izdelujemo transportne škatle po meri in vstavljamo notranje nosilce za strukturirane predmete, kot so torbice s trdim dnom in prtljaga motornih koles. To zagotavlja, da vrečke ohranijo svojo obliko in strukturno celovitost od tal našega skladišča do rok vaših strank.

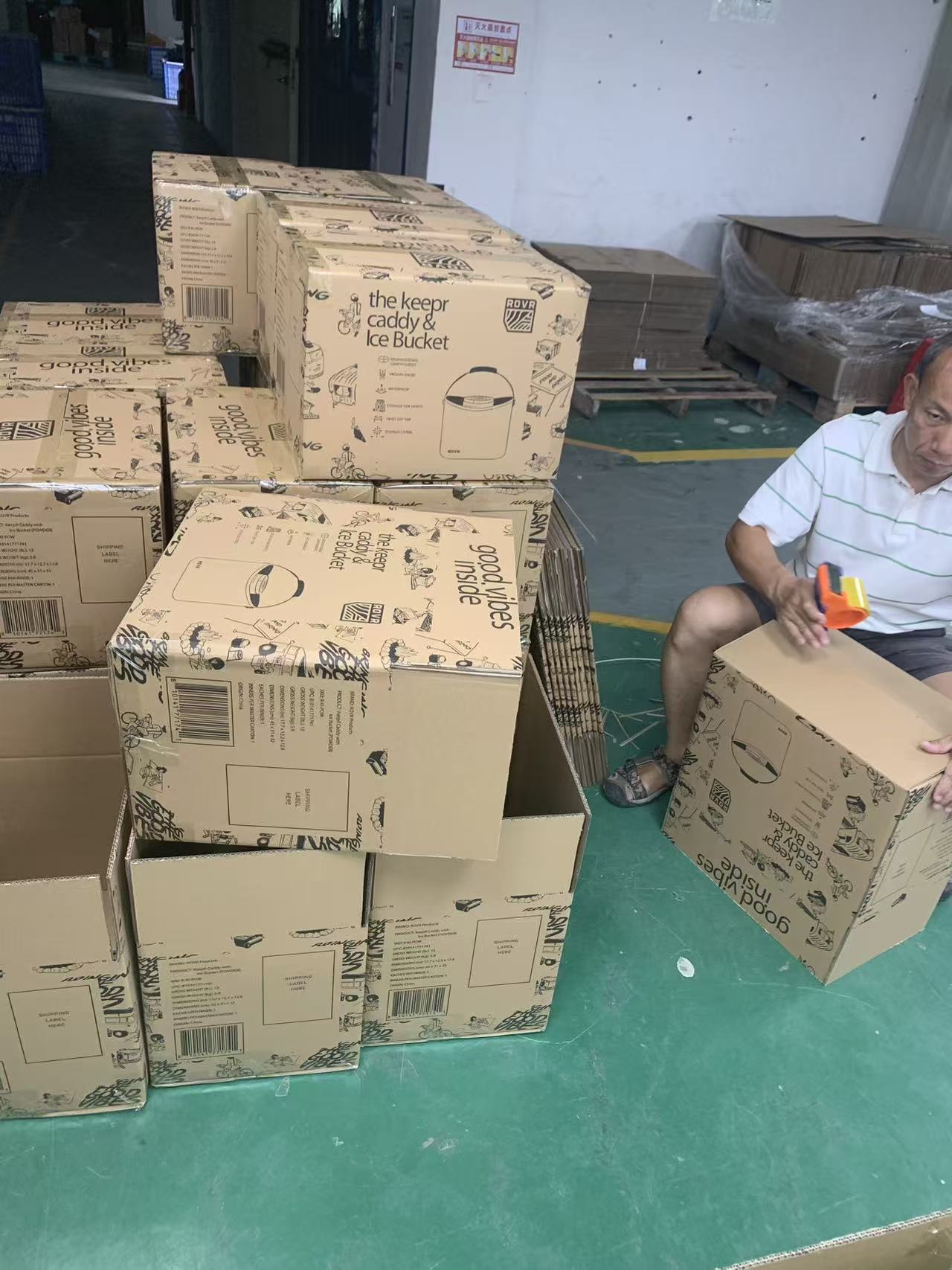

Končna embalaža, faktorji oblike škatle in globalna logistična paletizacija

slika: "Prostorno območje za pakiranje končnih izdelkov in oblikovanje kartona, kjer so zapakirane nepremočljive vrečke lepo zložene, čakajo na pakiranje in pošiljanje v globalne maloprodajne mreže."

Pogosta vprašanja o naši tovarniški infrastrukturi

Varimo predvsem laminirane tkanine iz TPU (termoplastičnega poliuretana), PVC ponjavo za težke obremenitve (od 250D do 1000D+ števila očes) in specializirane Hypalon ali kompozitne folije, zasnovane za uporabo v ekstremnih okoljskih razmerah.

Vsaka serija tkanine je med sprejemom podvržena destruktivnemu testu tračnega zvara. Optimalna frekvenca, pnevmatski tlak in čas zadrževanja so programirani v PLC postaje, kar operaterjem preprečuje samovoljno spreminjanje parametrov.

Lepljenje z vročim zrakom odpihne zunanjo toploto na šiv, da zapre vnaprej zašite luknje igle. Sčasoma se razgradi. RF varjenje naravno stopi osnovne polimerne prevleke skupaj in ustvari šiv, ki je strukturno močnejši od okoliške tkanine.

ja Naša domača CNC delavnica rezka aluminijaste elektrode po meri, ki se ujemajo z datotekami 3D CAD. To nam omogoča varjenje konturiranih hrbtnih plošč, ukrivljenih držal za steklenice in zapletenih vektorjev za sidranje naramnic brez ustvarjanja strukturnih napetostnih gub.

Z zanašanjem na modularne, hitro zamenljive orodne plošče na naših visokofrekvenčnih strojih lahko podvojimo proizvodne celice v 48 urah, da se prilagodimo nenadnim skokom prostornine, hkrati pa ohranimo popolnoma enake tolerance parametrov na vseh linijah.
