Varjene ali šivane: Kako so v resnici izdelane vodoodporne vrečke

Sealock je proizvajalec nepremočljivih vrečk in dobavitelj OEM, ki pod eno streho izvaja visokofrekvenčno varjenje in industrijsko šivanje. Kupci nas redno prosijo, naj izberemo stran – ali je to varjena vrečka ali šivana vrečka? To je napačno vprašanje in odgovor ljudi preseneča:skoraj vsaka dobra nepremočljiva torba je oboje.Lupina je varjena zaradi varjenja tesnil. Pas, točke obremenitve in notranja struktura so sešiti, ker šivanje prenaša. Tovarna, ki zmore samo eno od teh, bo ogrozila polovico, ki je ne zmore. Ta vodnik pojasnjuje, kako posamezna povezava dejansko deluje, česa vsaka ne more narediti in kako brati dobaviteljevo trditev o gradnji.

Trije načini spajanja prevlečenih tkanin

Obstajajo samo tri mehanske možnosti za spajanje prevlečene tkanine v vodotesen šiv:

• Šivanje, ki mu sledi trak za šive.Plošče so sešite skupaj, linija šiva pa je prekrita z vodoodpornim trakom. Poznan, prilagodljiv in odvisen od lepila na traku.
• Lepljenje.Uporablja se za premaze, ki jih ni mogoče variti — nekatere premaze na osnovi gume je mogoče samo lepiti ali šivati. Je delovno intenzivna in vključuje hlapna topila, zato se je v veliki meri oddaljila od regulirane zahodne proizvodnje.
• Varjenje (toplotno varjenje).Sami premazi so stopljeni in zliti. Uporabljajo se štiri metode - radijska frekvenca, vroč zrak, vroč klin in ultrazvok - vsaka z drugačno geometrijo in posledicami orodja.

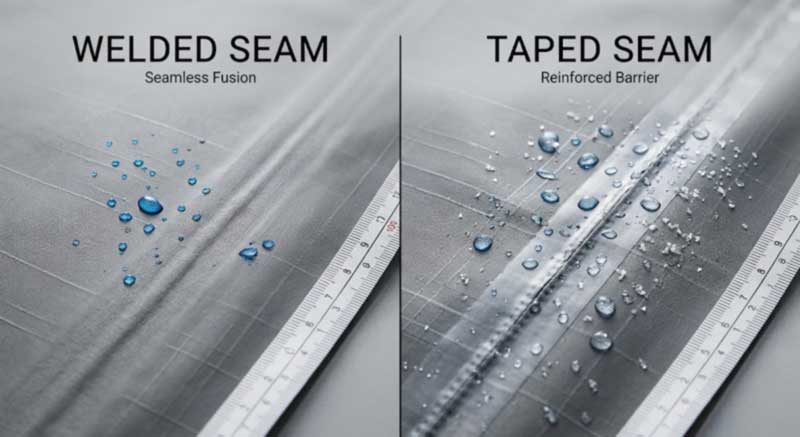

Kaj varjenje naredi, da šivanje ne more

Visokofrekvenčno varjenje pri 27,12 MHz postavi prevlečeno tkanino v izmenično električno polje. Polarne molekule v prevleki vibrirajo in proizvajajo toplotoznotrajmaterial, parne površine pa se stopijo in zlijejo pod pritiskom v eno maso. Rezultat je šiv, ki je del blaga in ne pritrjen nanj.

Razlika v uspešnosti je merljiva in ne retorična:RF varjeni šivi lahko prenesejo do dvakrat večjo obremenitev kot šivani in lepljeni šivi.

In obstaja mehanizem napake, ki ga je vredno razumeti, dokumentiran v aplikacijah tlačnih posod:luknje za iglo se pod pritiskom razširijo.Zašiti šiv, ki je vodotesen v mirovanju, se odpre, ko je vreča potopljena, stisnjena ali obremenjena. Ravno zato se suha vreča, potisnjena pod vodo, obnaša drugače kot enaka vreča v dežju in zato je varjena konstrukcija edina poštena podlaga za potopni zahtevek.

Česa varjenje ne zmore

To je del, ki ga večina tovarniškega trženja izpusti, in zato se varilna delavnica spopada s kompleksnimi izdelki.

• Varjenje hoče ravno.RF varjenje uporablja ravno osnovno ploščo, zato je najboljše pri ravnih šivih. Tridimenzionalne matrice, oblikovane osnovne plošče in vakuumsko pritrjevanje obstajajo, vendar so drage - kar omejuje, katere oblike so ekonomične.
• Varjenje je pri oblikovanju manj prizanesljivo.Kot je povedal Filson po prehodu na varjeno konstrukcijo: pri šivanju je mogoče enostavno prilagoditi velikosti plošč in šive začeti in ustaviti kjer koli; varjenje vključuje omejitve glede opreme, načrtovanje najmočnejšega varjenega šiva pa je zahtevalo resnično učenje. Herschel je opisal isto izkušnjo pridobivanja pravilnih oblik.
• Vsakega premaza ni mogoče variti.Varjenje potrebuje polarne termoplaste — PVC, TPU, poliuretane, poliamide. Nekatere prevleke na osnovi gume je mogoče samo lepiti ali šivati, nepolarne plastike pa sploh ni mogoče RF variti.
• Na nosilnih spojih je varjenje slabo.Privarjeno tračno sidro se lahko odlušči pod dolgotrajnim strigom. Šivanje širi enako silo po zašitem odtisu.
• Oprema je prava ovira.Sodobni RF varilni stroji stanejo več kot 80.000 $ vsak, pred matricami. Zato je zmogljivost skoncentrirana v specializiranih tovarnah — in zakaj je devet linij smiselna številka in ne trženjska.

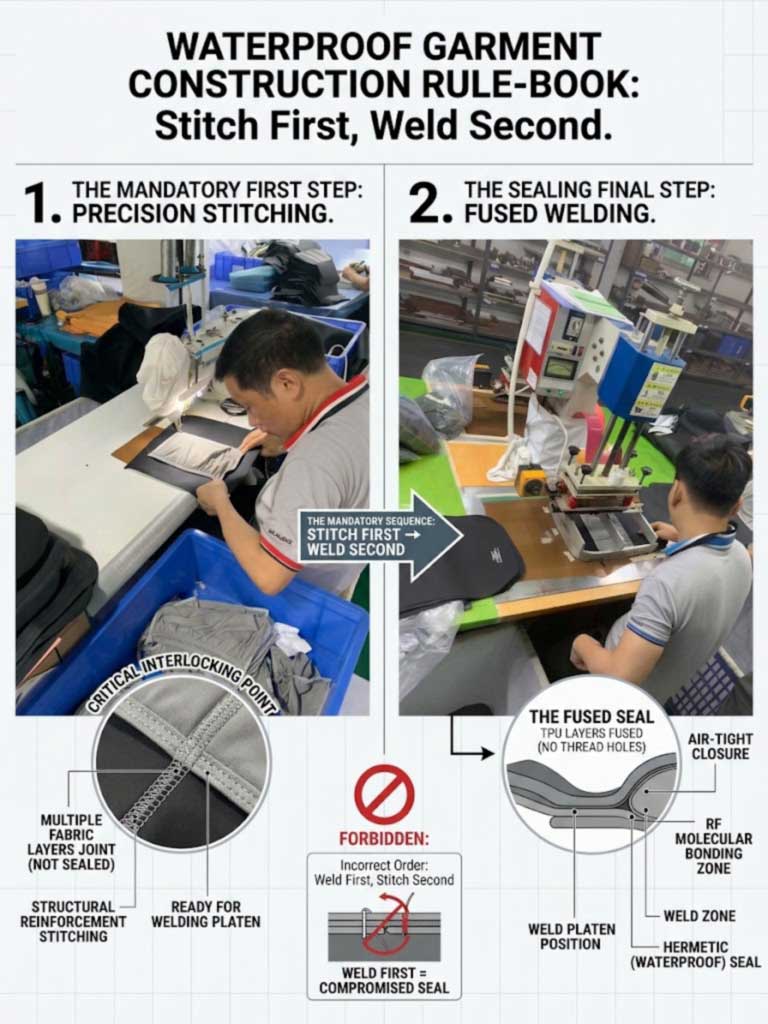

Česa šivanje ne zmore — in pravilo, ki sledi

Šivanje perforacij. To je vsa omejitev in ima eno absolutno posledico, ki določa, kako mora biti zgrajen hibridni izdelek:

Šivanja nikoli ne smete opraviti po varjenju, ker šivanje preluknja končni šiv in ga naredi prepustnega za vodo.To ni prednost; to je pravilo, uveljavljeno v literaturi o konstrukciji šivov. Narekuje celotno proizvodno zaporedje nepremočljive vreče: vsako šivano točko obremenitve – sidra jermena, zaplate D-obročkov, vlečne ročaje, zunanje žepe – je treba namestiti na ravne plošče.prvi, tako da se perforirani odtis konča pod zvarjeno kožo. Kjer morajo strukturni šivi ostati izpostavljeni na težkem izdelku, je notranji obod zatesnjen s podpornim trakom z vročim zrakom kot ločen nadzorovan postopek.

Tovarna, ki šivanje obravnava kot zaključni korak in ne kot prvi korak, bo proizvedla vrečko, ki pušča na najmočnejših točkah.

Industrija že uporablja obe — in več kot eno metodo varjenja

Najmočnejši dokaz, da to ni ali/ali, je tisto, kar resne znamke dejansko počnejo.Patagonia in SealLine uporabljata RF in toplotno varjenjev istih linijah izdelkov, izbranih glede na geometrijo: RF je preprost, vendar ima oblikovne omejitve, zato se uporablja za zaplatne zvare na velikih ravnih površinah, z drugimi metodami, ki obravnavajo tisto, kar RF ne doseže.

Vsak od štirih načinov varjenja rešuje drugačen problem:

Metoda	Moč	Omejitev
Radijska frekvenca (HF)	Molekularna vez, zelo ponovljiva, odlična na ravnih šivih in zaplatah	Potrebe umirajo; geometrija ravne plošče; visoki stroški opreme
Vroči zrak	Hiter, obdeluje tridimenzionalne vzorce, ne potrebuje matric ali orodja	Doslednost je odvisna od operaterja in parametrov
Vroči klin	Neprekinjeni dolgi šivi	Padec toplote na začetku šiva; občutljivost na kontaminacijo
Ultrazvočno	Isti princip kot RF z drugačnim virom energije	Omejitve materiala in debeline

Iskreno: ni vsega treba variti

Dobavitelj, ki vam pove, da je varjenje vedno odgovor, je prodaja, ne svetovanje. Obstaja resnična hierarhija konstrukcije šivov, prava raven pa je odvisna od izpostavljenosti:

• Kritično šivan— zatesnjeni samo šivi, ki so zelo izpostavljeni. Dobro v rahlem dežju, ne uspe v dolgotrajnem nalivu ali močnem pršenju.
• Popolnoma posneto— vsak šiv zalepljen s trakom preko šiva. To je resen standard za izdelke, ki so izpostavljeni dežju, in za veliko uporab dosega praktično zgornjo mejo tega, kar razmere dejansko zahtevajo.
• Varjene— odstranjeni šivi iz pregrade. Najvišja zaščita po visoki ceni in edina konstrukcija, ki preživi večkratno potopitev in pritisk.

Razlika, ki je komercialno pomembna: za izdelke, ki so odporni na dež in škropljenje, pogosto zadostuje in je cenejša v celoti polepljena konstrukcija. Za izdelke, ki bodopotopljeno— suhe torbe, torbice za kajak, torbice za telefone, vse, kar se prodaja z oznako IPX — varjenje ni nadgradnja, je pogoj. Izdelamo oba in povedali vam bomo, katerega vaš izdelek dejansko potrebuje.

Kako prebrati zahtevek za gradnjo

Konstrukcija šivov je tisto, kjer je tržna kopija najbolj nejasna, zato je vredno opraviti nekaj natančnih pregledov:

• Poiščite natančno frazo."Popolnoma prelepljeni šivi" ali "popolnoma zatesnjeni šivi" pomeni vsak šiv."Šiv zapečaten" ali "šiv zalepljen" brez "popolnoma" lahko pomeni samo kritično zašit— in "popolnoma zatesnjen šiv na kritičnih točkah" je kritično zašit s previdnim besedilom.
• Vprašajte, kateri deli so varjeni in kateri šivani.Tovarna, ki resnično dela oboje, lahko odgovori takoj in natančno. Tisto, ki ne more, je opisovanje proizvodnje nekoga drugega.
• Vprašajte o zaporedju.Če so točke obremenitve zašite po tem, ko je lupina varjena, je pregrada ogrožena. Odgovor bi moral biti, da je strukturno šivanje pred varjenjem.
• Vprašajte, kaj se zgodi z izpostavljenimi strukturnimi šivi.Podporni trak z vročim zrakom na notranjem obodu, deluje kot nadzorovan proces z lastnimi parametri.
• Prosite za piling teste.Trdnost zvara je treba preveriti s preskusi lupljenja na vzorčnih zvarih na začetku vsake proizvodne serije, ne pa na podlagi videza.

Kako Sealock poganja oboje

Naša varilna zmogljivost je del, ki ga kupci poznajo: devet visokofrekvenčnih varilnih linij pri 27,12 MHz v 12.000 m² veliki tovarni Dongguan z več kot 400 zaposlenimi, približno 100.000 enotami na mesec in dvema tovarnama v mestu Ho Chi Minh. Varilni cikli potekajo v določenem zaporedju — položaj, vpetje pod pnevmatskim pritiskom, napajanje za nastavljeno zadrževanje, varovalka,ohladi pod pritiskom, nato sprostite in preglejte — s testi lupljenja ob vsakem začetku vožnje. Korak hlajenja je tisti, s katerim se pohiti drugje, hitenje pa povzroči hladen zvar, ki je videti dokončan in se pozneje lušči.

Del, ki ga kupci pogosto ne vedo, je našindustrijsko šivanje poteka po istem standardu, pri mnogih izdelkih pa zahteva več operacij kot varjenje. To vključuje ojačitev box-X in bar-tack na točkah obremenitve, vezan najlonski ali poliestrski sukanec pri Tex 40 ali težji, zagozdene igle, ki delijo prejo prevlečene tkanine namesto rezanja prevelikih lukenj, digitalni nadzor napetosti niti in tesnjenje šivov z vročim zrakom, kjer strukturni šivi ostanejo izpostavljeni.

Obe disciplini v eni stavbi sta tisto, kar omogoča hibridni izdelek — in vsak nahrbtnik, zanka, torbica za okoli pasu in torbica za muharjenje, ki jih izdelamo, je hibridni izdelek.

Izdelki, ki prikazujejo kombinacijo

Slika	Model in specifikacije	Varjeno/šivano ravnotežje	MOQ
	SL-D002 Suha vreča iz ponjave- 5/10/20/30 l; 500D PVC ponjava; osem barv; nastavljiv ramenski pas + D-obroč; plovci.	Skoraj v celoti varjena - najpreprostejši primer, kjer cev z ravnim šivom igra prednost RF-ja	500
	SL-J033 Vodotesen paket za odprave- 45/55/65 l; TPU na 420D najlonu;IPX8gumijasti tesnilni trak, preklopna loputa in kompresijski trak; ojačana abrazijska podlaga; odsevne cevi.	Varjena lupina, popolnoma šivano vzmetenje — oblazinjen pas, trak za prsnico, oblazinjen bočni pas, ročaj za vleko, plošča za povezovanje	300–500
	SL-E008-1 Fly Fishing Pack 24L— 840D TPU dvostranska laminacija; brezšivna nepredušna konstrukcija; nepremočljiva zadrga; sprednji sistem vzmetenja orodja; snemljiv podaljšan telovnik z lastno nepredušno torbico; stransko shranjevanje steklenic.	Najbolj hibridni izdelek, ki ga izdelamo – varjeno telo in torbice, šivan jopič, pasovi in ​​postaje za orodje	300–500
	Vodoodporen nahrbtnik SL-E103 z nepredušno zadrgo— 45L (30×22×73 cm); TPU prevleka; notranja računalniška plast; vzorec 15 dni.	Varjeno ohišje in vmesnik zadrge; prišit notranji rokav in pas	500
	SL-F115 Vodoodporna zanka za pas— pribl. 3L (24×8×15,5 cm), 0,56 kg; 500D PVC; IPX7; neprodušna glavna zadrga in vodoodporen sprednji žep z zadrgo; zračna podložena zadnja plošča; dvojni D-obročki, trakovi za trepalnice, stranske zanke.	Varjen zaprt predel; všita podložena hrbtna plošča, sistem trakov in okovje	300

Preverjanje obeh konstrukcij

Kakovost je razdeljena na tri stopnje.IQCpreverja vhodno prevlečeno tkanino za debelino prevleke, oprijemljivost in varivost, skupaj z nitmi, trakovi, peno in strojno opremo glede na podpisan standard.IPQCpoteki na obeh linijah: testi lupljenja na vzorčnih zvarih na začetku vsakega poteka, širina zvara in celovitost kota na strani varjenja; gostota šiva, stanje igle, napetost sukanca in izvedba bar-tack ali box-X na strani šivanja.OQCzajema vzorčenje ISO 2859 AQL, preizkušanje serij v resničnem potopu v vodo in primerjavo vzorcev zlata z na voljo pregledom SGS ali QIMA.

Sealock prav tako strogo izvaja celoten postopek inšpekcijskega pregleda končnih izdelkov:razpakiranje, vakuumska ekstrakcija, 24-urni statični počitek in ugotavljanje puščanja zraka— luknjica, ki prestane kratek potop, še vedno odvaja vakuum čez cel dan. Laboratorijski program zajema obe disciplini: trdnost zvarnega spoja in luščenja na zavarjeni strani, trdnost šiva in 1500+ ciklični preskus obremenitve s sunkovito obremenitvijo sider na šivani strani, poleg tega pa odrgnino, trganje, natezno trdnost, slano pršenje, UV, barvno obstojnost in barvno razliko.

Pogosta vprašanja: Varjena in šivana konstrukcija

V: Ali je varjena vreča vedno boljša od šivane?
O: Za potop, da – varjena konstrukcija je edina konstrukcija, ki podpira trditev, varjeni šivi pa prenesejo do dvakrat večjo obremenitev kot šivani in lepljeni. Za izpostavljenost dežju in škropljenju popolnoma polepljena konstrukcija pogosto doseže praktično zgornjo mejo, ki jo zahtevajo pogoji, po nižji ceni. Pravilen odgovor je odvisen od izpostavljenosti izdelka.

V: Zakaj ne morete preprosto zvariti vsega?
A: Ker varjenje želi ravno geometrijo in ne drži dobro nosilnih spojev. RF varjenje uporablja ravno osnovno ploščo; tridimenzionalne matrice obstajajo, vendar so drage. In privarjeno sidro traku se lahko odlušči pod dolgotrajnim strigom, kjer šivan odtis razširi silo.

V: Ali šivanje ne uniči hidroizolacije?
O: Samo, če je narejeno v napačnem vrstnem redu. Šivanje nikoli ne sme slediti varjenju, ker preluknja končni šiv. Strukturni šivi gredo najprej na ravne plošče in končajo pod varjeno oblogo; kjer ostane izpostavljen, je notranji obod zatesnjen z opornim trakom z vročim zrakom.

V: Zakaj so luknje od igle pomembnejše na potopljeni vreči kot v dežju?
O: Ker se luknjice igle razširijo pod pritiskom. Zašiti šiv je lahko vodotesen v mirovanju in se odpre, ko vrečko potisnete pod vodo ali jo naložite.

V: Kako naj ugotovim, ali ima dobavitelj res obe zmožnosti?
O: Vprašajte, kateri specifični deli so varjeni in kateri šivani, kakšno je proizvodno zaporedje in kaj se zgodi z izpostavljenimi strukturnimi šivi. Tovarna, ki oba odgovori takoj in podrobno; trgovska pisarna ne more.

V: Kaj počne Sealock?
O: Oboje, interno, po istem standardu — devet visokofrekvenčnih varilnih linij in celotno industrijsko šivanje. Na večini naših izdelkov je šivanih operacij več kot varjenih in oboje je pregledano ob vsaki vožnji.

Pogovorite se s tovarno

Če želite razpravljati o tem, kakšno konstrukcijo dejansko potrebuje vaš izdelek – varjeno, šivano in lepljeno ali hibridno, ki jo zahteva večina izdelkov – kontaktirajte Sealock nainfo@sealock.com.hkali +86-769-82009361. Več kot dvajset let visokofrekvenčnega varjenja in industrijskega šivanja pod eno streho, devet varilnih linij, dvojna proizvodnja med Kitajsko in Vietnamom ter popoln postopek inšpekcije strank pri vsaki pošiljki.
