Tehnični paket za vodoodporno torbo – kaj navesti

Sealock je proizvajalec nepremočljivih vrečk in dobavitelj OEM. Tehnični paket ni tabla razpoloženja ali skica - je dokument, ki tovarni omogoča izdelavo vašega izdelka brez ugibanja, njegova kakovost pa odloča o tem, ali boste vzorec odobrili v dveh ali petih krogih. Standardne predloge tehničnih paketov so napisane za oblačila in običajne torbe in so razumno izhodišče.Toda varjena nepremočljiva vreča potrebuje pet delov, ki jih ne vsebuje nobena šablona za oblačila, zato se vodoodporni projekti pri vzorčenju ustavijo. Ta vodnik pokriva obe plasti.

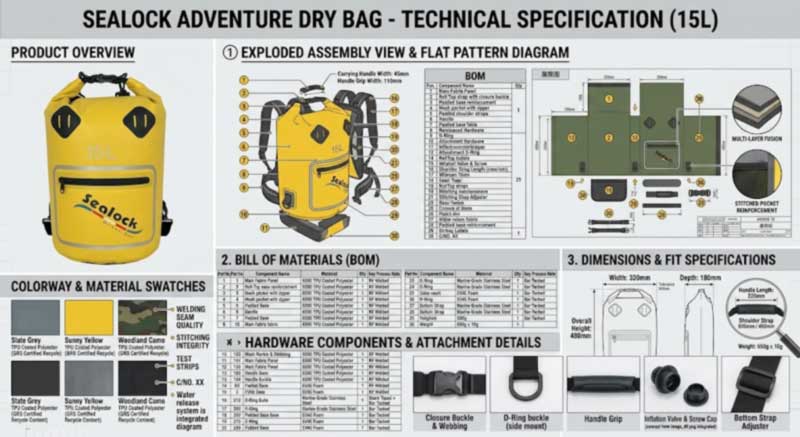

Standardni razdelki, na kratko

Razdelek	Kaj mora vsebovati
Naslovnica	Ime in številka sloga, datum,številka različice, kontakt
Ravne skice	Spredaj, zadajinstrani, z oblački za vsak šiv, žep, zapiranje in položaj okovja
Merilna tabela	Vsaka merska točka, v cm in palcih, vsaka z adoločeno merilno mestoin strpnost
Seznam materialov	Vsaka komponenta s sestavo, težo, debelino, referenčno barvo, velikostjo in količino na enoto
Opombe o gradnji	Kako je vsak del spojen in zaključen
Barvne barve	Pantone ali podpisana barvna kartica na komponento, ne samo "črna"
Znamčenje	Logotip, način, velikost in natančna postavitev; etikete in obešalne oznake
Pakiranje	Polybag, škatla, črtna koda, količina kartona in oznaka kartona

Dve opombi o osnovah pred vodoodpornim materialom.Samo pogled od spredaj je klasična začetniška napaka— tovarna ne more izrezati niti enega kosa vzorca brez celotne konstrukcijske slike. indoločite merilne točke: Ali se višina meri z ročajem ali brez? Nedefinirana merilna točka proizvede vzorec, ki je tehnično pravilen in napačen.

Dodatek ena: navedite oceno kot številko in test

"Vodoodporen" ni specifikacija. To je beseda, ki povzroča več sporov v tej kategoriji kot katera koli druga, saj jo lahko dve strani uporabljata pošteno in pomenita različne stvari.

Zapiši ga v treh vrsticah:

• Ocena— na primer IPX7, ki je opredeljen kot potopitev na 1 meter za 30 minut. Če navedete IPX8,navedite globino, ker IPX8 pomeni neprekinjeno potopitev nad 1 metrom do globine, ki jo navede proizvajalec. Trditve IPX8 brez dodane globine ni mogoče preveriti.
• Kje je preverjeno— na končni vreči, ki ni razvidna iz hidrostatične slike blaga. Skladna tkanina ne potrjuje sestavljenega izdelka.
• Na predelek— in to je tisto, kar kupci pogrešajo. Če ima zasnova zaprt glavni predel in sprednji žep z zadrgo, se ne bodo obnesle enako. Vsakega posebej ocenite v tehničnem paketu in to oceno prenesite v kopijo vnosa. Preprečuje pregled, ki pravi, da je torba puščala, ko je glavni predal ostal suh.

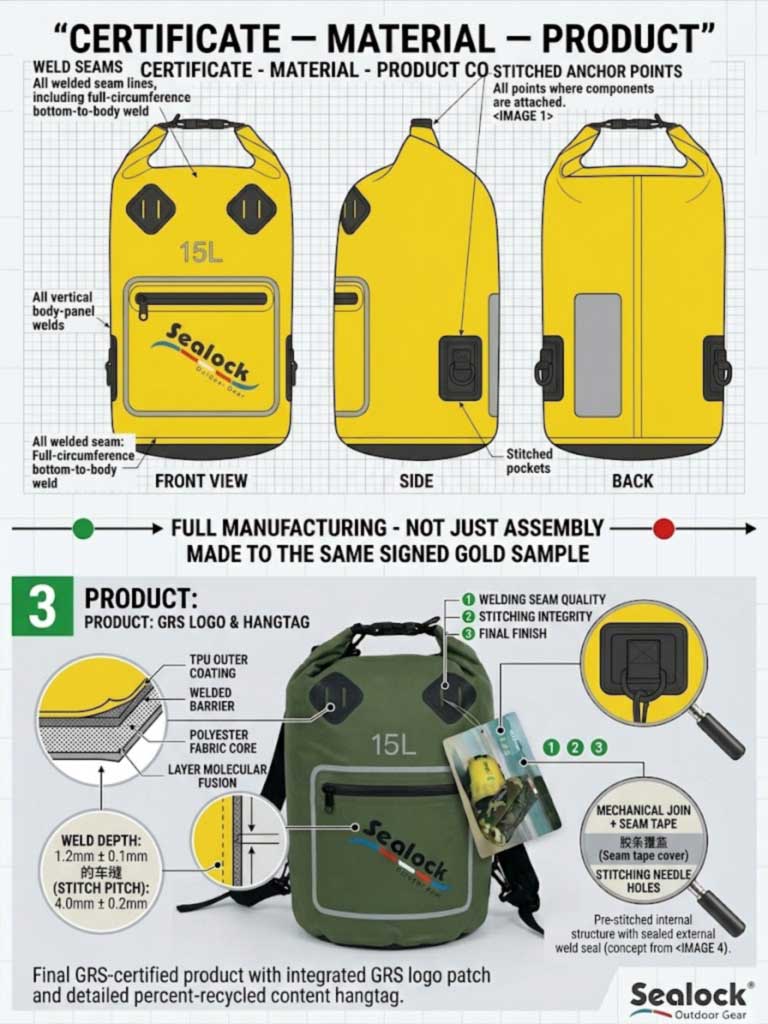

Drugi dodatek: razpored združevanja, šiv za šivom

Tehnični paket za oblačila zahteva vrsto šiva na šiv. Vodotesen tehnološki paket mora najprej izpostaviti nekaj bolj temeljnega:način spajanja. Vsak šiv v izdelku je ena od treh stvari, v dokumentu pa mora biti navedeno, katera:

• Visokofrekvenčno varjeno— zatesnjena pregrada.
• Šivano— nosilni spoji, naneseni na ravne plošče pred varjenjem.
• Sešito in nato prelepljeno— kjer morajo strukturni šivi ostati izpostavljeni.

Nato dodajte eno gradbeno opombo, ki ureja celotno konstrukcijo, ker nikomur, ki prihaja iz šivane proizvodnje, ni očitna:strukturno šivanje je pred varjenjem.Šivanje po varjenju perforira končni šiv in ga naredi prepustnega za vodo. Vnos tega stavka v tehnični paket odstrani dvoumnost glede zaporedja.

Tretji dodatek: razpored prodorov

Ta razdelek ne obstaja v nobeni standardni predlogi in je tisti, ki najbolj vpliva na stroške orodja in dobavni rok.Vsak element, ki gre skozi zaprto lupino, je penetracija, in vsak potrebuje svojo linijo: ventil, prozorno okno, nepredušno zadrgo, ohišje magneta, črpalko, odtok in vsako bremensko sidro.

Za vsakega določite položaj in način tesnjenja. Dva razloga, zakaj je to praktično pomembno:

• Položaji penetracije vplivajo na zemljevid zvara in s tem na matrico.Premikanje ventila po tem, ko orodje obstaja, je drago; odločitev, preden je orodje brezplačno.
• Vsaka penetracija je ločeno procesno oknoz lastnimi parametri in lastnim pregledom, ki je del oblikovanja ponudbe.

Četrti dodatek: Materiali, določeni za varljivost

BOM, ki pravi "vodoodporna tkanina", ni BOM. Nejasni opisi — »močna tkanina«, »dobra zadrga«, »vrhunski material« — prisilijo tovarno k ugibanju in ugibanje je tisto, kar dobite. Za varjen izdelek navedite štiri ločene vrstice namesto ene:

• Osnovna tkanina in denier— 420D, 500D, 840D; najlonska ali poliestrska osnova.
• Vrsta prevleke, teža in stranice— PVC ponjava, prevlečena s TPU ali TPU laminirana na obeh straneh. Upoštevajte, da prevlečena tkanina za zanesljivo varjenje potrebuje najmanjšo debelino prevleke približno 3–5 mil.
• Varljivost— material mora biti polarni termoplast. PVC, TPU, najlon, PET in EVA zvar; polipropilen in polietilen ne, nekatere premaze na osnovi gume, kot je Hypalon, pa je mogoče samo šivati ​​ali lepiti.
• Združljivost priloženih komponent— prirobnica ventila, trak za zadrgo in folija za okna morajo biti združljivi z notranjo površino, ker so vezi med podobnimi materiali bistveno bolj zanesljive kot lepilni spoji med različnimi plastičnimi masami.

Navedite tudi svoj namembni trg, da bo skladnost zasnovana in ne odkrita: navedite za EU, Združeno kraljestvo ali Kalifornijobrez ftalatov in skladno z REACHformulacije v pisni obliki in zahtevajte poročilo o preskusu glede na vaše dejanske specifikacije.

Dodatek pet: Točke obremenitve s preizkušeno obremenitvijo

"Ojačani trakovi" prepuščajo najpomembnejše odločitve tlom. Za vsako nosilno sidro – ramenski jermen, bočni pas, ročaj za vleko, D-obroč, jeziček za zapenjanje – navedite:

• Arhitektura šivov— box-X, kjer je prostor, bar-tack, kjer ga ni. Upoštevajte, da mora biti gostota zapenjanja nastavljena na obremenitev in ne največja, saj prekomerno zapenjanje oslabi osnovno tkanino.
• nit— vezan najlon ali vezan poliester, Tex 40 ali težji.
• Število šivov na palec in globina vstavljanja tkanine.
• Obremenitev, ki jo mora prenesti vsako sidro, in ali je preizkušen statično ali ciklično. Pri strojni opremi za pritrditev je kolesarjenje pomembnejše – jeziček, ki drži statično vlečenje, lahko še vedno odpove pri ponavljajočih se dinamičnih obremenitvah.

Tolerance: realne, ne dekorativne

Splošna ambulanta je v bližini±5 mm za mehke vrečke in ±3 mm za strukturirane, vendar je uporabno načelo, da tolerance ne smejo biti enake za celoten izdelek. Položaj logotipa, pritrditev parnega ročaja in poravnava zapiranja zahtevajo strožji nadzor kot celotna širina mehke vreče. Dva opozorila:

• Ne dodajajte poljubnih toleranc, da bi dokument izgledal tehnično.S tovarno se po prvem vzorcu pogovorite o realističnih variacijah proizvodnje in jih določite na podlagi dokazov.
• Varjeno delo pri rezanju teče tesneje.Varjeni šiv nima dodatka za šiv, ki bi absorbiral odnašanje, zato je natančnost plošče nadzorovana natančneje kot pri šivani proizvodnji – vredno je vedeti, ko postavljate pričakovanja.

Preskusni načrt vstavite v paket

Edini najbolj uporaben dodatek, ki ga lahko naredi kupec nepremočljive, ker se je treba dogovoriti o preskusni metodiprejproizvodnja v razsutem stanju — določa širino vara, zapiranje in tkanino, vrečke pa po izdelavi ne morete preizkusiti, če je potopna. Navedite:

• Kateri preskusi veljajo — dejanska potopitev v vodo, preskus mehurčkov z napihovanjem zraka, določanje puščanja podtlaka, ciklično spreminjanje obremenitve.
• Ne glede na to, ali delujejo na proizvodnih vzorcih ali na proizvodnih enotah.Popoln predprodukcijski vzorec dokazuje dizajn; enote, izvlečene iz serije, dokazujejo serijo.
• Raven AQL in pri katerem odstotku pakiranja poteka končni pregled.
• Katere dokaze prejmete – fotografije in zapisi inšpekcijskih pregledov ter ali je pregled organiziran SGS ali QIMA.
• To apodpisan zlati vzorecbosta imeli obe strani. Brez njega inšpekcija nima objektivnega merila.

Napake, ki dva vzorčna kroga spremenijo v pet

• Referenčne slike brez mer, materialov ali konstrukcijskih opomb.To prisili tovarno, da ugiba, in ugibanje je tisto, kar proizvede vzorec, ki ga niste želeli.
• Samo sprednji pogled.Brez strani ali hrbta ne pomeni vzorca.
• Nedefinirana merilna mesta.Višina z ali brez ročaja spremeni odgovor.
• Nejasni vnosi kosovnice."Dobra zadrga" ni mogoče določiti; "zatesnjena nepremočljiva zadrga, oblikovana zobna veriga, polna dolžina" je.
• Brez ocene po oddelkih.Vir večine pritožb glede "it leaked" izdelkov, pri katerih je bil glavni predel v redu.
• Napake pri nadzoru različic.Stare risbe, novejši BOM in zastareli logotipi lahko povzročijo napačen vzorec, tudi če je vsaka posamezna datoteka videti profesionalna. Oštevilčite vsako različico in navedite, katera nadomešča katero.
• Pozabite na embalažo in etikete.Vreča je lahko popolna, medtem ko je črtna koda, oznaka porekla, negovalna kartica ali oznaka kartona napačna.

Kaj se zgodi, ko paket prispe

Celoten paket skrajša razvoj, ker odstrani korak interpretacije. Naš postopek od te točke: pregledamo risbo zavarivostin označite kakršno koli geometrijo, material ali preboj, ki bo povzročal težave, navedite ceno na enoto z orodjem ločeno, kjer je potrebna matrica po meri, nato vzorčite – običajno dva kroga nasprotnih vzorcev – in podpišite vzorec zlata, ki ga imata obe strani pred množico. Vzorčenje poteka 3–15 dni, odvisno od kompleksnosti, proizvodnja 20–45 dni po odobritvi iz Dongguana ali Ho Chi Minh Cityja.

Če nimate tehničnega paketa, je za začetek dovolj referenčni vzorec ter predvidena uporaba, zmogljivost, ciljna cena in trg; skupaj z vami bomo sestavili specifikacijo, namesto da bi o njej ugibali.

Osnovni modeli, proti katerim se morate opredeliti

Slika	Model	Uporabno kot izhodišče za	MOQ
	SL-D693 Tube Dry Bag z okencem in žepom na zadrgo- 15L / 20L; 500D PVC ponjava;IPX7; prozorno okno; suho-mokro ločevanje; snemljiv trak; POM zaponka.	Delovni primer ocene po oddelkih in preboja skozi okno	300
	SL-J033 Vodotesen paket za odprave- 45/55/65 l; TPU na 420D najlonu;IPX8gumijasti tesnilni trak, preklopna loputa in kompresijski trak; oblazinjen pas, trak za prsnico, oblazinjen bočni pas, ročaj za vlečenje.	Specifikacija točke obremenitve in navedena nazivna globina	300–500
	SL-P1133 Kompresijska vreča z ročno črpalko— 48×29×10 cm, 13,9L; ventil z navojnim tesnilom z navojnim pokrovom in tesnilom; varjeno prozorno TPU okno; zaprta vodotesna zadrga.	Razpored penetracije — ventil, okno in zadrga v enem ohišju	300
	Suhi nahrbtnik SL-E102— 15L / 20L / 30L z objavljenimi dimenzijami na velikost; 500D PVC mreža; barve in velikosti po meri.	Lestev velikosti na skupnem orodju – kako učinkovito določiti tri SKU-je	300

Pogosta vprašanja: Tehnični paketi vodoodpornih torb

V: Kaj potrebuje vodoodporen tehnični paket, česar običajni ne potrebuje?
O: Pet stvari — ocena, navedena kot številka s preskusno metodo in na predelek, razpored spajanja, ki pove, kateri šivi so zvarjeni in kateri šivani, razpored preboja, ki navaja vse, kar gre skozi lupino, materiali, določeni za varljivost, in točke obremenitve s preizkušeno obremenitvijo.

V: Kako naj napišem vodoodporno zahtevo?
O: Kot ocena, točka preverjanja in obseg. Na primer: IPX7, preverjeno na končni torbi, samo glavni predel, s sprednjim žepom, ocenjenim kot vodoodporen. Ta stavek prepreči večino sporov v tej kategoriji.

V: Zakaj je razpored prodorov tako pomemben?
O: Ker položaji ventila, okna, zadrge in sidra vplivajo na zemljevid zvara in s tem na matrico. Odločitev o njih pred orodjem ne stane nič; njihovo kasnejše premikanje je drago.

V: Kakšne tolerance naj uporabim?
O: Približno ±5 mm za mehke vrečke in ±3 mm za strukturirane, zategnjene tam, kjer je poravnava pomembna – položaj logotipa, seznanjeni nastavki, poravnava zapiranja. Ne uporabljajte poljubnih toleranc enotno, da bi bili videti tehnični; nastavite jih tovarniško po prvem vzorcu.

V: Nimamo tehničnega paketa. Lahko vseeno začnemo?
O: Da. Referenčni vzorec, vaša predvidena uporaba, zmogljivost, ciljna cena in ciljni trg so dovolj za začetek in skupaj z vami sestavimo specifikacijo. Ne bomo ugibali – ugibanje stane vzorčne kroge.

V: Kaj je najpogostejši razlog, da projekt potrebuje dodatne vzorčne kroge?
O: Nadzor različic. Stare risbe, novejša kosovnica in zastarela umetniška dela lahko ustvarijo napačen vzorec, tudi če je vsaka datoteka videti profesionalna. Oštevilčite vsako različico in jasno navedite, katera nadomešča katero.
