Priročnik za izdelavo nepremočljive torbe za zanke po meri

Sealock je proizvajalec nepremočljivih vrečk za zanke po meri in dobavitelj OEM. Večina vodnikov po nabavi se ustavi pri komercialnih pogojih; ta gre v tovarno. Varjena vreča za zanko ni sešita skupaj - spaja se plošča za ploščo pod visokofrekvenčnim električnim poljem in skoraj vse, kar lahko gre narobe z nepremočljivo vrečko, sledi temu, kar se zgodi pri tej stiskalnici. Razumevanje proizvodnega zaporedja kupcu pove, kaj mora določiti, kaj zahtevati in kakšne so realne omejitve za dizajn po meri.

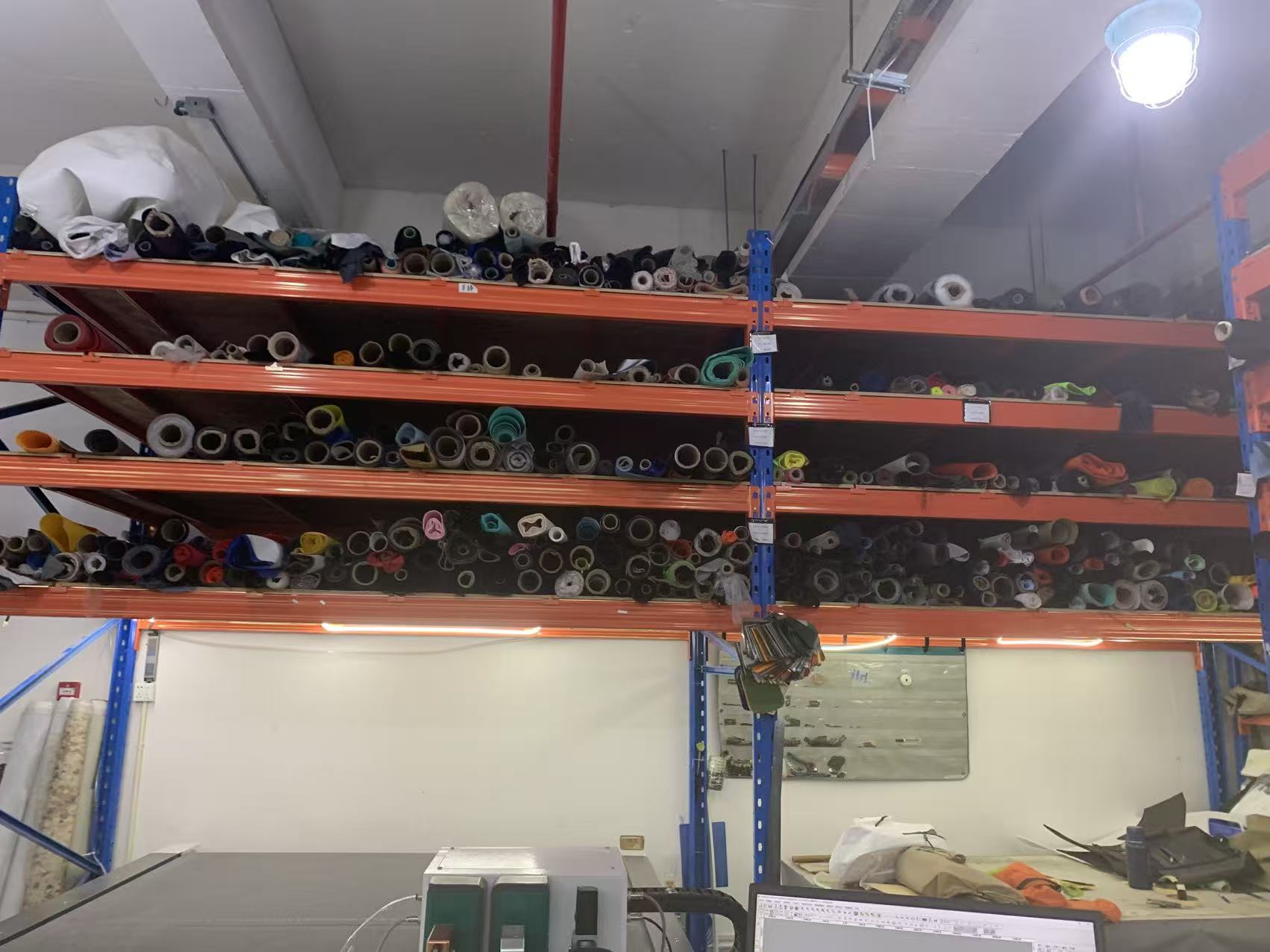

1. korak: Izbira materiala — vsake tkanine ni mogoče variti

Visokofrekvenčno varjenje deluje samo na polarnih termoplastih – materialih, katerih molekule se odzivajo na izmenično električno polje. PVC, TPU, najlon, PET in EVA izpolnjujejo pogoje; običajni poliolefini ne. To je stroga omejitev, ne prednost: tkanino, ki je ni mogoče variti, je treba zašiti, šivana zanka pa ne more biti resnično vodotesna.

• 500D PVC ponjava— trden, odporen proti obrabi, stroškovno učinkovit in eden najlažjih materialov za dosledno varjenje.
• Najlon, prevlečen s TPU (420D in več)— lažji, mehkejši, bolj prožen v mrzlih razmerah in vari z visoko trdnostjo spoja.
• Debelina nanosa— obleke za varjenje tankih filmov in prevlečenih tkanin; prevleka mora biti dovolj debela, da se zlije, vendar v območju, ki ga proces obravnava.

Izbira materiala vpliva tudi na nadaljnje korake: elastične tkanine, prevlečene s TPU, se ne strgajo čisto, zato se plošče po varjenju običajno izsekajo, namesto da se odtrgajo s pločevine. Popolnejša materialna primerjava je v našiVodnik po vodoodpornem materialu TPU.

2. korak: od geometrije vrečke do 2D zvarnega vzorca

Preden se karkoli razreže, je treba tridimenzionalno zanko prevesti v natančen dvodimenzionalni vzorec zvara — ravno postavitev plošč in natančno pot, ki ji bo sledil vsak šiv. Tu postane oblika po meri izdelljiva in kjer se bo izkušena tovarna odvrnila od dizajna, ki ga ni mogoče čisto zvariti: zelo ozke radije, konvergentne šive in ostre vogale je vse težje dosledno zliti kot dolge, nežne vožnje.

3. korak: Orodja — matrica, ki oblikuje vsak zvar

Varjena proizvodnja po meri zahteva strojno izdelane elektrode ali matrice, ki RF energijo usmerijo točno tja, kamor spada šiv. Nekateri dobavitelji tega ne omenjajo vnaprej; bolje je vedeti zgodaj:

• Orodja so navedena ločeno in dodajo čas, preden se lahko začne množična proizvodnja.
• Zaporedje je pregled CAD, ponudba orodij, izdelava vzorčne matrice, vzorec prvega izdelka, nato končne revizije.
• Ko kocka obstaja, se ponovno uporabi med serijo in med ponovljenimi naročili, tako da se stroški amortizirajo – kar je del razloga, zakaj so najnižje vrednosti OEM višje od preproste preoblikovanja osnovnega modela.

4. korak: Rezanje

Plošče so razrezane po vzorcu s strogim nadzorom tolerance, saj ima varjeni šiv veliko manj odpuščanja kot šivan – ni dodatka za šiv, ki bi absorbiral nekaj milimetrov zanašanja. Natančnost rezanja se preverja med postopkom (IPQC), skupaj s smerjo zrn in označevanjem serije glede na odobrene materiale.

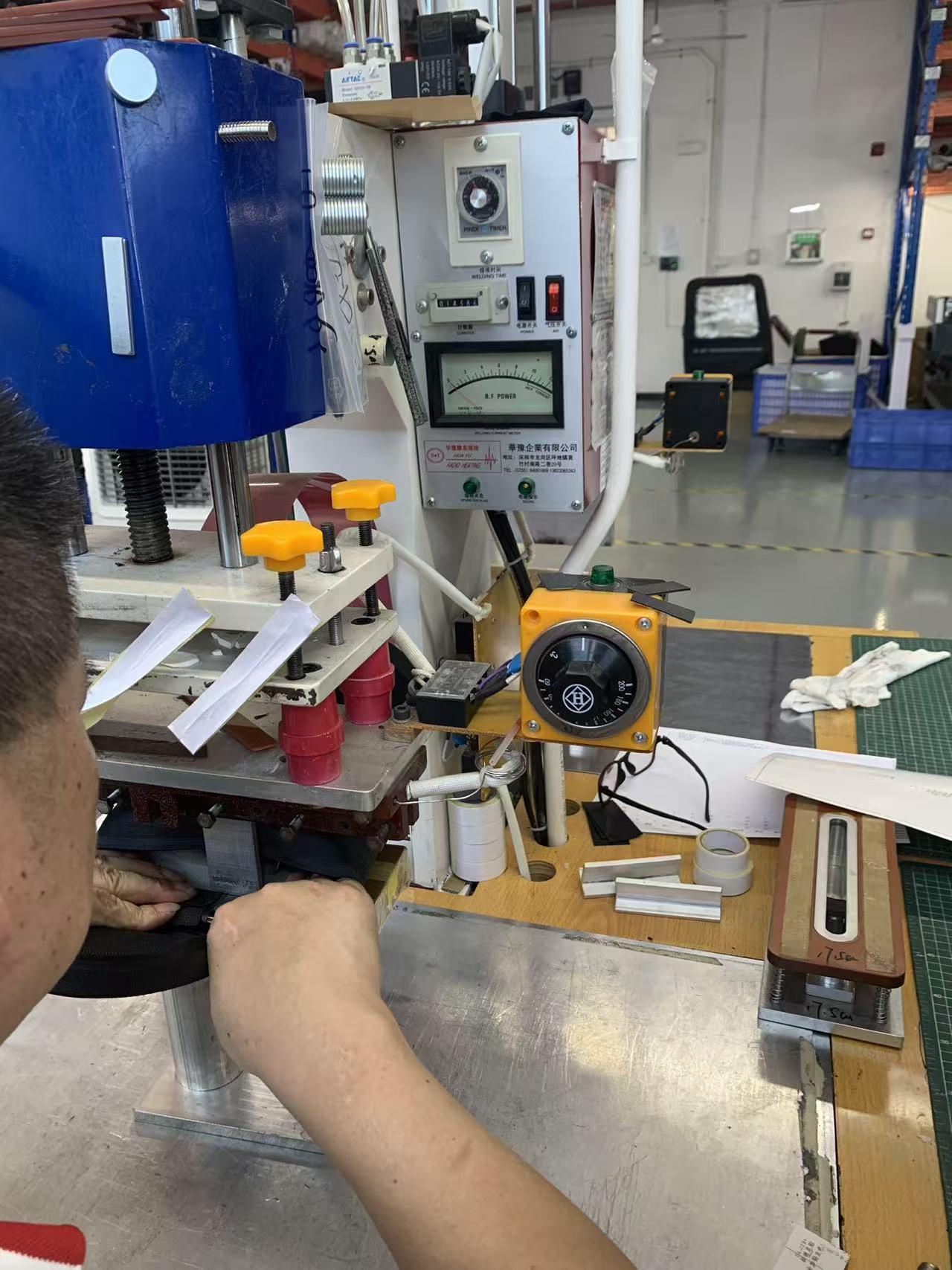

5. korak: sam zvar

To je srce procesa. Visokofrekvenčno varjenje pri 27,12 MHz ustvarja toplotoznotrajmateriala, namesto da bi ga nanašali od zunaj: zaradi električnega polja polarne molekule vibrirajo in to molekularno trenje stopi parne površine od znotraj. Rezultat, če je narejen pravilno, je vez na molekularni ravni, ki je lahko močnejša od osnovnega materiala, brez lukenj za igle in brez traku za šive.

Na tleh cikel teče v določenem zaporedju:

1. Položaj— plošče so položene popolnoma ravno med elektrodami z enakomerno širino prekrivanja.
2. Objemka— na sklad se izvaja močan pnevmatski pritisk.
3. Napolni z energijo— polje RF se uporablja za določen čas, običajno nekaj sekund.
4. Varovalka— notranja toplota tali spojne površine pod pritiskom.
5. Ohladite pod pritiskom— stiskalnica ostane zaprta, medtem ko se šiv strdi. S tem korakom ni mogoče hiteti.
6. Sprostite in preglejte— šiv se preveri, preden se del premakne naprej.

Kaj gre narobe v tisku

• Hladni zvari— če je cikel hiter ali je moč napačna, se uporabi pritisk, vendar središče sklada nikoli ne doseže temperature. Šiv je videti v redu in se kasneje lušči. Predhodno ogrevanje in pravilen čas zadrževanja to preprečita.
• Kontaminacija— silikon v zraku ali ločilna sredstva na površini TPU motijo ​​kemijo vezi in povzročajo napake, ki so pri pregledu nevidne. Čisto orodje in nadzorovano območje sta pomembna.
• Oblok— umazano ali slabo izolirano orodje lahko povzroči oblok in poškoduje matrico in material; pufrske plasti in čiste elektrode to preprečujejo.
• Neenakomeren pritisk— elektrode morajo biti kalibrirane tako, da se energija in sila enakomerno porazdelita ali da se en konec šiva zlije pod varovalko.
• Nekonsistentni parametri— dokumentirani SOP in testni zvari pred vsako proizvodno serijo so tisto, zaradi česar so rezultati ponovljivi na tisoče enot.

6. korak: Sidra za trakove — korak, specifičen za zanko

Na zanki gre celotna obremenitev skozi pritrdilne točke trakov, zaradi česar so odločilni proizvodni korak za to kategorijo. Pomembni sta dve stvari: sidro mora biti dovolj močno za pot bremena z enim trakom in ne sme ogroziti vodotesne pregrade. Varjenje sidrnega obliža v lupino ohranja neprekinjeno pregrado, kjer bi jo prišiti trak preluknjal. Sidra se nato preizkusijo z obremenitvijo in sunki, namesto da bi jih ocenili z očmi - trganje trakov je najbolj škodljiva pritožba v kategoriji zank in je proizvodni problem, preden je problem dizajna.

7. korak: Namestitev zapirala

Zaprtje je drugi vmesnik z visokim tveganjem. Nepredušno zadrgo je treba privariti na ploščo z vezjo brez praznin, tako da tesnilo neprekinjeno poteka od blaga do traku zadrge; vsaka vrzel na tem stičišču postane pot puščanja pod pritiskom. Pri zasnovi z zvitki je zgornji del privarjen in ojačan, tako da preživi ponavljajoče se zlaganje, pri čemer je zaponka s trakom pritrjena na enak način kot točke pasu. Kompromisi med obema sistemoma so primerjani v našem vodnikuroll top v primerjavi z nepremočljivimi torbami za kampiranje z zadrgo za OEM projekte.

8. korak: Sestavljanje, strojna oprema in blagovna znamka

Ko je zapečateno ohišje dokončano, se nadaljujejo preostale komponente: zaponke, D-obročki, trakovi za trepalnice, oblazinjen trak, hrbtna plošča, ki diha, in notranje pregrade. Blagovna znamka se uporablja s sitotiskom, vročim stiskanjem ali varjenim logotipom - in ker je lupina zaprta pregrada, je nobena metoda blagovne znamke ne sme preluknjati. Embalaža je v skladu s specifikacijami kupca: večnamenska vrečka, obešena nalepka, negovalna kartica, črtna koda, notranji in glavni karton.

Korak 9: Testiranje in vrata kakovosti

Kakovost je razdeljena na tri stopnje, namesto da bi bila preverjena enkrat na koncu:

• IQC— prihajajoča tkanina, zadrge, zaponke in tkanine proti podpisani barvni kartici, z barvno razliko in obstojnostjo.
• IPQC— toleranca rezanja, celovitost zvara, sklop sidra in namestitev zapirala, preverjeni na liniji, ko so vreče izdelane.

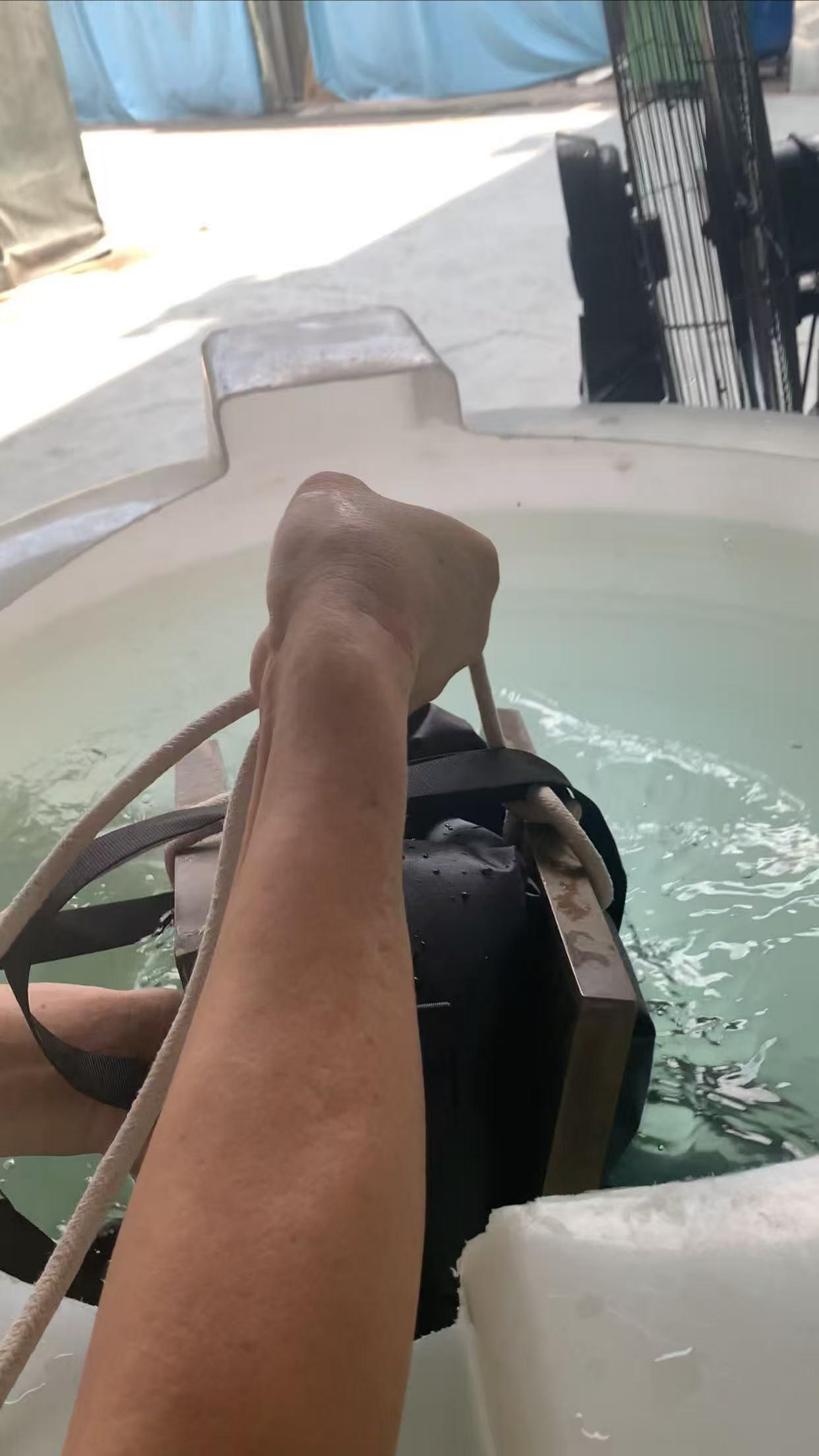

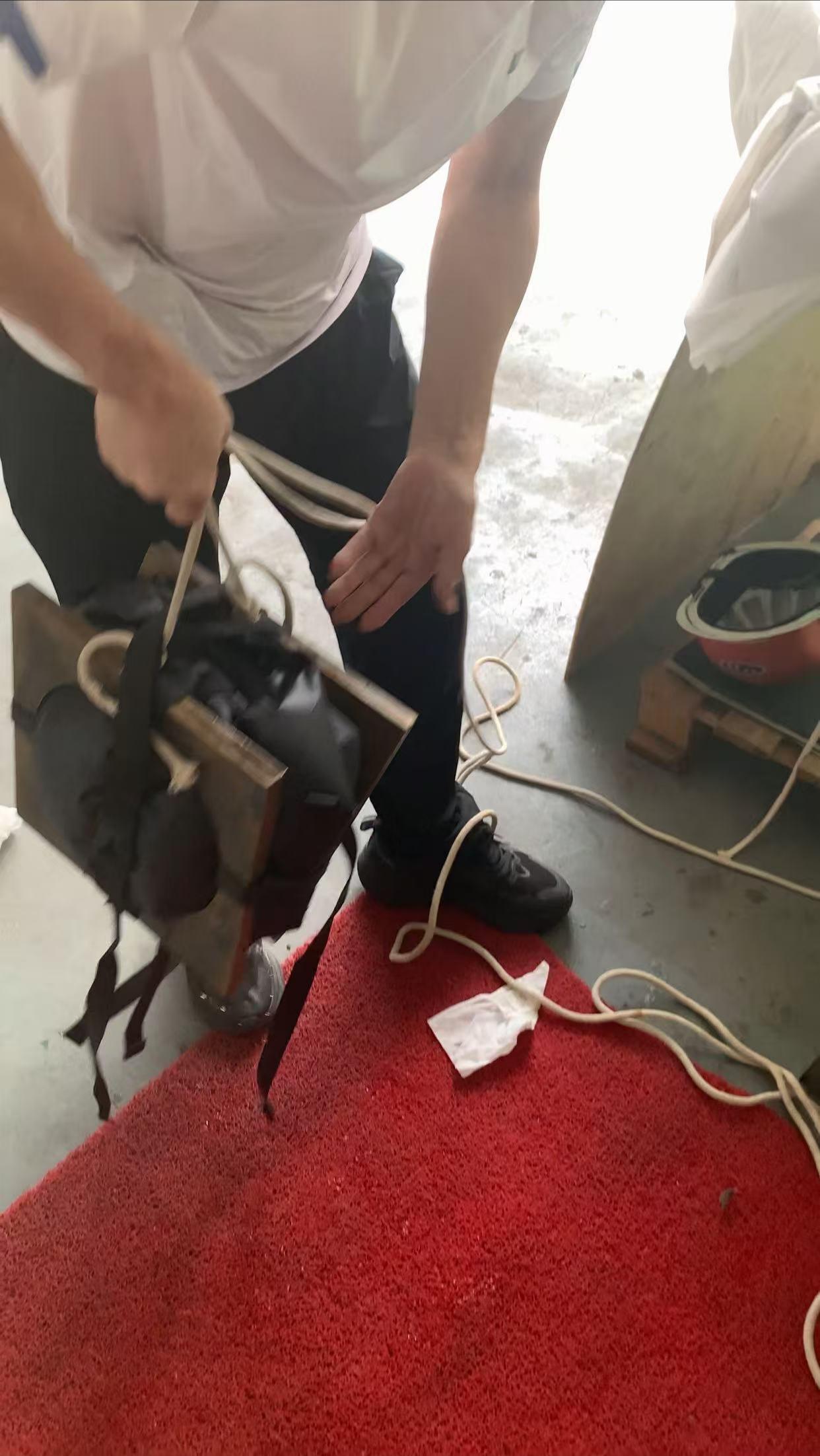

• OQC— Vzorčenje AQL pri 2,5/4,0, dejanski preskus potopitve v vodo na končnih vrečah in primerjava s podpisanim vzorcem zlata z na voljo pregledom SGS ali QIMA.

Paket podpornih laboratorijev zajema zvarno vez in trdnost luščenja, preskus obremenitve z več kot 1500 cikli ter sunkovito obremenitev na sidriščih trakov, 3000-kratno spreminjanje zadrge, abrazijo, natezno trdnost, slano pršenje, barvno obstojnost in barvno razliko. Zaprti glavni predelki so ocenjeni na preverjeno IPX7 – en meter za trideset minut – dokazano na končni torbi in ne na podlagi slike iz blaga.

Kaj to pomeni za vaš načrt

• Določite varilni material— blago s PVC ali TPU prevleko; tkanina, ki je ni mogoče variti, prisili šivanje in izgubi trditev o vodoodpornosti.
• Naj bo geometrija varu prijazna— nežni radiji in čisti šivi varijo bolj dosledno kot tesni vogali in konvergentni šivi.
• Proračun za orodje— oblika po meri potrebuje matrico po meri, ki je navedena ločeno z lastnim časom izvedbe.
• Podrobno opišite sidra trakov— konstrukcija, širina, oblazinjenje, območje prilagajanja, reverzibilnost. Tukaj zanke odpovedo.
• Oceno navedite v številkah— s preskusom potopitve končnega izdelka in navedite, kateri žepi so zaprti in kateri so vodoodporni.
• Dovolite revizije— pričakujte približno dva kroga protivzorčenja; potek dela in časovnica sta določena v našemDobavitelj vodotesne torbe OEMvodnik.

Osnova izdelka

Te varjene vrečke, od Sealock'snepremočljiva torba za zankevrstica, so enake izhodiščne točke za projekt po meri – nobena ni uvrščena nad drugo; blagovna znamka se lahko začne s katero koli od njih ali s praznega lista:

Proizvodni pogoji

Pogosta vprašanja: Proizvodnja torb za zanke

V: Zakaj ne morete variti nobene tkanine, ki jo izberemo?
O: Visokofrekvenčno varjenje deluje samo na polarnih termoplastih — PVC, TPU, najlon, PET, EVA. Nepolarna tkanina se na terenu ne zlije in bi jo bilo treba zašiti, kar izgubi pristno nepremočljivo trditev.

V: Kaj je hladen zvar in kako se mu izogniti?
O: Šiv, pri katerem je bil uporabljen pritisk, vendar središče materiala nikoli ni doseglo temperature - videti je sprejemljivo in se med uporabo lušči. Pravilno predgretje, čas zadrževanja in hlajenje pod tlakom to preprečujejo, podprto s preskusnimi zvari in dokumentiranimi parametri pred vsakim zagonom.

V: Zakaj je treba orodje zaračunati za obliko po meri?
O: Vsaka varjena geometrija potrebuje po meri obdelano matrico za usmerjanje RF energije vzdolž poti šiva. To je enkraten strošek, ki je naveden posebej, in dodaja čas za pripravo prvega vzorca, nato pa se ponovno uporabi za ponovna naročila.

V: Kako preprečite, da bi se trak strgal iz torbe?
O: Sidrni obliž je privarjen v lupino, tako da pregrada ostane neprekinjena, pot obremenitve pa je zasnovana namesto prišita, nato pa preverjena s preskusom obremenitve in trzanja pri QC.

V: Ali je varjeni šiv res močnejši od šivanega?
O: Za hidroizolacijo, odločilno - ni lukenj za iglo in molekularna vez je lahko močnejša od samega matičnega materiala. Zašiti šivi so odvisni od traku, ki se sčasoma dvigne.

V: Ali oblika vrečke vpliva na to, kako enostavno jo je mogoče izdelati?
O: Da. Dolgi, nežni šivi varijo bolj dosledno kot ozki vogali in konvergentni šivi. Vnaprej pregledamo zasnovo za varljivost in predlagamo prilagoditve, ki izboljšajo kakovost in izkoristek.

Pogovorite se s tovarno

Za začetek proizvodnje nepremočljive torbe za zanke po meri se obrnite na Sealock nainfo@sealock.com.hkali +86-769-82009361. Več kot dvajset let visokofrekvenčnega varjenja, devet varilnih linij, dvojna proizvodnja Kitajska-Vietnam in preizkušanje končnega izdelka s potopom za vsako zasnovo.
