Priročnik za izdelavo torb za kajak po meri

Sealock je proizvajalec torb za kajak po meri in dobavitelj OEM. Navadna suha vreča je varjena cev: dve plošči, okrogla podlaga, roll-top. Torba za kajak je težja različica te težave, saj lastnosti, ki jih veslači dejansko želijo - ventil za napihovanje, okence za telefon, oblikovana školjka, ki sedi ob hrbtu, točka za zaklepanje, oblazinjena hrbtna plošča - vse to zahtevanamerno prekinitev nepremočljive pregrade in nato ponovno tesnjenje. Ta vodnik opisuje, kaj je to potrebno v tovarni in kaj to pomeni za blagovno znamko, ki piše kratek opis torbe za kajak.

Zakaj je torbo za kajak težje sestaviti

Vsaka dodana funkcija je dodaten problem tesnjenja. Suha vreča iz cevi ima eno neprekinjeno varjeno pot in nič ne prodre skozi kožo. Suhi nahrbtnik za kajak ima lahko ukrivljeno lupino, prozorno okno, privarjeno v neprozorno tkanino, prirobnico ventila, ki predira steno, oblikovano ohišje ključavnice, pritrjeno hrbtno ploščo iz pene in sidra za pas, ki nosijo polno obremenjeno težo. Vsak od njih je kraj, kjer bi pregrada lahko odpovedala, in vsak ima svoje procesno okno.

Zato torbe za kajak ločijo specializirane tovarne od splošnih. Vsakdo lahko zvari cev. Vključevanje strojne opreme v zaprto ukrivljeno lupino, ponavljajoče se v tisočih enotah, je drugačna zmožnost.

Varjenje ukrivljene lupine

Več naših nahrbtnikov za kajak uporablja polkrožno školjko namesto ravnega cilindra, ker oblikovano telo bolje leži na hrbtu in se bolj predvidljivo zloži v čoln. Konvencionalna modrost pri RF varjenju je menila, da so ukrivljene površine slabi kandidati za postopek. V praksi so izvedljivi, vendar se krmilna spremenljivka spremeni: pri ukrivljenem zvaru je kritičen faktornatančen nadzor reže med zgornjo in spodnjo matrico namesto nadzora vpenjalnega pritiska. Poskrbite za pravilno razdaljo med matricami in ukrivljeni šiv se vari enako zanesljivo kot ravni; zanašajo se samo na pritisk, kakovost zvara pa se spreminja vzdolž krivulje.

Dve povezani omejitvi oblikujeta, kakšna geometrija je praktična:

• RF polje deluje le v majhni vrzeli.Polje, ki je dovolj močno za taljenje materiala, zahteva, da sta elektroda in del znotraj približno 1,5 mm, zato je postopek bolj primeren za filme in prevlečene tkanine kot za debele toge odseke – in zakaj mora zasnova matrice natančno slediti konturi lupine.
• Plošče so izrezane v prevelikih dimenzijah.Odrezani kosi so vsaj približno 6 mm večji od vzorca zvara, ker mora material v celoti pokriti območje zvara orodja, sicer je sam zvar ogrožen. Odvečno količino je mogoče naknadno obrezati brez povezave.

Varjenje različnih materialov: okenska plošča

Prozorno telefonsko okno ali pregledna plošča pomeni varjenje prozornega filma v prevlečeno tkanino – dva različna materiala z različnim toplotnim obnašanjem. Pravilo, ki to ureja, je vredno poznati, saj pojasnjuje, zakaj se okna nekaterih dobaviteljev razslojijo:

Pri lepljenju dveh različnih materialov je treba postopek nastaviti tako, da se material z višjo temperaturo steklastega prehoda najprej segreje in prevaja toploto v material z nižjo Tg.Če ga peljete v drugo smer, se bo mehkejši material čezmerno stopil in stanjšal, medtem ko se trši nikoli pravilno ne zlepi – tako bo nastala spojka, ki je videti sprejemljiva in kasneje ne uspe. Doseganje tega prav je stvar zasnove elektrode in nastavitve parametrov, ne truda.

Za prevlečene tkanine obstaja tudi dno materiala: prevleka potrebuje najmanjšo debelino približno 0,003–0,005 in (3–5 mili) za pravilno varjenje. Tkanina s pretanko prevleko ne bo ustvarila zanesljive vezi, ne glede na to, kako dobro je stroj nastavljen.

Integracija ventila

Ventil za napihovanje in izpihovanje na naših torbah za kajak omogoča, da veslač odzrači zrak, da vrečo stisne v loputo, ali doda zrak za začasno podporo pri lebdenju. Izdelava pomeni namensko vstavljanje odprtine skozi steno zaprte vrečke. Obstajata dva dokazana pristopa:

• Ventil s prirobnico, privarjen na srednjo ploščo.Priključki in ventili so dobavljeni s prirobnico, ki jo je mogoče privariti posebej, tako da jih je mogoče namestiti na sredini plošče – ​​RF varjenje tesni prevlečeno tkanino na vrata, ne da bi pri tem poškodovali kateri koli material.
• Cev, zvarjena v šiv.Namestitev ohišja ventila neposredno na šiv je težavna, zato je običajna praksa, da cev privarite v šiv in na cev pritrdite kompresijski ventil.

Kakor koli že, zvar ventila je ločeno procesno okno od šivov karoserije in ima lasten nabor parametrov in svoj pregled. To je tudi lastnost, ki jo je najbolj vredno preizkusiti pod pritiskom, zaradi razloga v naslednjem razdelku.

Način napake, ki bi ga morali kupci poznati

To je pomembno pri vsaki vrečki z ventilom ali funkcijo zadrževanja zraka:šibek šiv lahko prestane začetni pregled puščanja in še vedno odpove po ponavljajočih se ciklih napihovanja, transportnih vibracijah ali uporabi v hladnem vremenu.En sam prehod/neuspeh na koncu vrvice ne dokazuje trajnosti tesnila - dokazuje, da je tesnilo tisti dan obstajalo.

Zato mora QC tovrstnih izdelkov vključevati vizualni pregled,testiranje luščenja, zadrževanje pritiska, inpregled delaminacije, namesto samo vodnega testa. To je tudi razlog, da na končnih izdelkih izvajamo vakuumsko ekstrakcijo s 24-urnim zadrževanjem: trajen podtlak čez cel dan odkrije robna tesnila, ki jih prepusti kratka potopitev.

Točke obremenitve: Zakaj je jermen zašit, preden je karoserija varjena

Naložen 38-litrski kajak nahrbtnik prenese svojo celotno težo skozi sidrišča ramenskega pasu, veslač pa striženje in odpenjanje pritrdilnih točk na palubi neprestano spreminja ta sidra. Samo varjeni priključki se lahko luščijo pod dolgotrajnim striženjem, torejjermeni, zaplate D-obročev, sidra za vrvice in vlečne ročaje so prišiti na ploščate plošče z visoko napetostjo, preden je lupina varjena. Zašit odtis širi obremenitev; naknadno varjenje in ojačitev pokriva perforacije. Sidra se nato preizkusijo z obremenitvijo in sunki, namesto da bi jih ocenili na oko.

Tu so pomembna tudi navodila za veslanje – oprema za palubo mora biti pritrjena na najmanj dveh točkah, zato morajo biti sidra izdelana za večkratno uporabo pod udarnimi obremenitvami in ne za statično težo.

Lepljenje hrbtne plošče

Enodelna hrbtna plošča iz EVA na naših kajakaških torbicah zmanjša težo in zmanjša kopičenje toplote med hojo do vstopne točke. EVA je sama po sebi varljiva z RF, kar omogoča, da se plošča integrira v zgradbo in ne prilepi - in varjenje je tu bolj zaželeno kot lepilo iz istega razloga kot drugje:varjeni spoji preprečijo tveganje staranja lepila in ponovne aktivacije, ki so natanko načini odpovedi, ki jih bo našla vreča, shranjena mokra v vroči garaži.

Drugačen sistem tesnjenja: zapiranje z gumijastim trakom

Vsaka torba za kajak se ne zapre z zgornjim delom. Naša ekspedicijska gradbena tesnila z astisnjen tesnilni trak iz naravnega kavčuka pod preklopno loputo, vpet s sredinskim kompresijskim trakom— mehansko drugačen sistem, ki dosega IPX8. Izdelava dodaja korake, ki jih rolo streha nima: gumijasti trak mora biti tesno pritrjen vzdolž celotne odprtine, geometrija lopute se mora pravokotno zložiti nanj, kompresijski trak pa mora biti enakomerno vpet po širini. Neenakomerno vpenjanje je klasična napaka - tesnilo, ki drži na sredini in vrzeli na enem koncu, bo prestalo naključno potopitev in puščalo pod pritiskom.

Blagovna znamka: Natisnite, preden varite

Uporabna točka zaporedja za blagovne znamke:sitotisk ali vroče žigosanje je mogoče vključiti v filmske plasti, preden so zvari končani.Uporaba grafike, ko so plošče še ravne, omogoča boljšo registracijo in se izogne ​​delu okoli končne tridimenzionalne lupine. Tudi tukaj je vredno navesti odsevni tisk – veslači so pogosto na vodi ob zori in mraku, odsevna oznaka pa poskrbi, da je torbo mogoče najti pri šibki svetlobi, hkrati pa deluje kot nepremičnina blagovne znamke.

Kaj to pomeni za vašo povzetek

• Določite varljive materiale— PVC, TPU, najlon s prevleko iz TPU ali EVA. Nepolarne plastike, kot sta PP in PE, sploh ni mogoče variti z RF.
• Preverite debelino nanosa— pod približno 3–5 mil, prevlečena tkanina ne vari zanesljivo.
• Odločite se o prodorih zgodaj— položaji ventila, okna, ključavnice in žepa vplivajo na zasnovo matrice in stroške orodja, premikanje po tem, ko kalup obstaja, pa je drago.
• Naj bo geometrija lupine primerna za varjenje— nežne krivulje in čisti šivi so bolj ponovljivi kot ozki radiji in konvergentni šivi.
• Podrobno opišite vsako točko obremenitve— jermen, D-obročki, vrvice za zategovanje, ročaj za vleko in kako je vsak pritrjen.
• Vprašajte za prave teste— pregled trdnosti luščenja, zadrževanja pritiska in razslojevanja, ne le preverjanje uspešnosti/neuspeha potopitve.
• Proračun za orodje— oblika lupine po meri potrebuje bakreno matrico po meri, ki je navedena posebej, s časom priprave pred prvim vzorcem.

Osnova izdelka

Te varjene vrečke, od Sealock'ssuha vrečaline, so enake izhodiščne točke za projekt kajaka po meri – nobena ni uvrščena nad drugo; vsak izkazuje drugačno proizvodno zmogljivost, opisano zgoraj:

Slika	Model in specifikacije	Proizvodna zmogljivost se kaže	MOQ

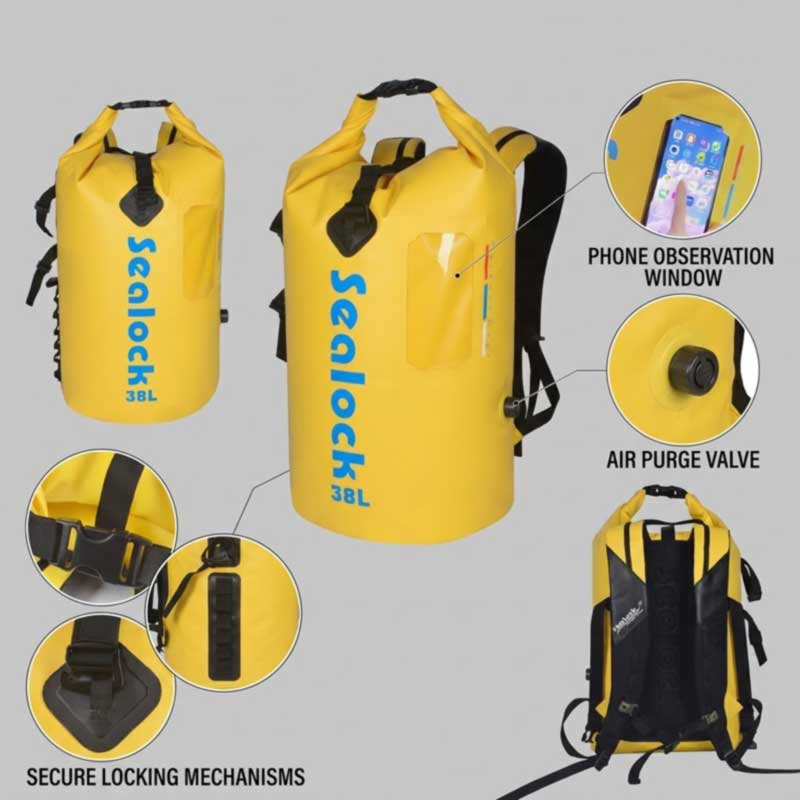

	38L nepremočljiv suhi nahrbtnik za kajak— 500D PVC, 0,5 mm; polkrožna lupina; sprednji okenski žep za telefon; večnamenska ključavnica za desko za veslanje; stranski ventil za napihovanje/praznjenje; enodelna zadnja plošča EVA.	Varjenje ukrivljene lupine, integracija ventilov, okenska plošča, lepljenje EVA — vse v eni konstrukciji	300–500
	Suhi nahrbtnik za kajak SL-E977- 28 l; 500D PVC, 0,5 mm; polkrožna lupina; telefonsko okno; večnamenska ključavnica; stranski ventil za napihovanje/praznjenje; Zadnja plošča EVA.	Ista platforma z zmogljivostjo enodnevnega izleta	300–500
	SL-D045 Nepredušna cevna suha vreča s plinskim ventilom— 20L, velikosti od 2L do 100L; PVC; plinski ventil za nadzorovano napihovanje in praznjenje; prilagojene barve; vzorec 5–7 dni.	Integracija ventila na preprosti cevi — cenejši način za nadzor zraka	500
	SL-D693 Tube Dry Bag z okencem in žepom na zadrgo— 15L (53×36 cm) / 20L (57×38 cm); 500D PVC ponjava;IPX7; okno iz PVC prozorne folije; suho-mokro ločevanje; snemljiv ojačan trak; POM zaponka.	Varjenje prozorne folije na ponjavo in zaprt žep z zadrgo v enem ohišju	300
	SL-J033 Vodotesen paket za odprave— 45L / 55L / 65L; TPU laminiran na 420D najlonu;IPX8preko tesnilnega traku iz naravnega kavčuka + preklopne lopute + sredinskega kompresijskega traku; ojačana abrazijska podlaga; oblazinjen pas, trak za prsnico, bočni pas, vlečni ročaj; odsevne cevi.	Tesnilni sistem z gumijastimi trakovi in ​​pas za polno obremenitev	300–500
	Suhi nahrbtnik SL-E102— 15L / 20L / 30L z objavljenimi dimenzijami na velikost; PVC mreža 500D; barve in velikosti po meri.	Tri zmogljivosti na skupnem orodju — učinkovita amortizacija matrice	300

Pogoji proizvodnje in nadzor kakovosti

Postavka	Podrobnost
MOQ	300–500 kosov na model
Orodje	Bakrena matrica po meri na geometrijo lupine, navedena ločeno; ponovno uporabljen pri ponovnih naročilih
Vzorčenje	3–10 dni na krog po orodju; običajno dva kroga
Proizvodnja	20–45 dni po odobritvi vzorca
Zmogljivost	Devet HF varilnih linij pri 27,12 MHz; okoli 100.000 enot/mesec
Možnosti ocenjevanja	Preverjen IPX7 na varjenih konstrukcijah na rolo; IPX8 na konstrukciji z gumijastim tesnilom

Kakovost je razdeljena na tri stopnje —IQC(preverjena debelina prevleke, oprijemljivost in varivost dohodne tkanine, plus ventili, strojna oprema za ključavnice, zaponke in tkanine v skladu s podpisanim standardom),IPQC(toleranca rezanja, celovitost zvarov na obeh šivih in prebojih karoserije, namestitev ventila in oken, sklop pasov in pritrdilnih točk, s preskusi lupljenja na vzorčnih zvarih ob vsakem začetku izdelave) inOQC(ISO 2859 AQL vzorčenje, preskušanje šarž v resničnem potopu v vodo, zadrževanje tlaka na zgradbah z ventili, pregled razslojevanja in primerjava vzorcev zlata, s SGS ali QIMA na voljo). Sealock prav tako strogo izvaja celoten postopek inšpekcijskega pregleda končnih izdelkov:razpakiranje, vakuumska ekstrakcija, 24-urni statični počitek in ugotavljanje puščanja zraka. Laboratorij poleg tega izvaja zvarne spoje in trdnost luščenja, preskus obremenitve z več kot 1500 cikli s sunkovito obremenitvijo na sidrih jermena in pritrdilnih točkah, preverjanje vzgona, odrgnine, trganja, natezne trdnosti, solnega pršenja, UV-žarkov, barvne obstojnosti in barvne razlike.

Pogosta vprašanja: Proizvodnja torb za kajak

V: Ali lahko zvarite ukrivljeno ali konturno lupino?
O: Da. Ukrivljeni zvari so izvedljivi, ko je razmik matrice med zgornjim in spodnjim orodjem natančno nadzorovan - to je namesto vpenjalnega tlaka glavna spremenljivka na krivulji. Zahteva obliko matrice, ki je specifična za konturo lupine.

V: Kako je vgrajen ventil za napihovanje brez ogrožanja tesnila?
O: Bodisi ventil s prirobnico, privarjen na sredinsko ploščo – odprtine in ventili imajo prirobnice, ki jih je mogoče privariti točno za to – ali cev, privarjena v šiv s pritrjenim ventilom za stiskanje. Ventilski zvar ima svoj nabor parametrov in lastno kontrolo.

V: Zakaj se nekatera prozorna okna sčasoma razlojijo?
O: Običajno zato, ker je bil zvar iz različnih materialov nastavljen napačno. Material z višjo Tg se mora najprej segreti in prevesti toploto v material z nižjo Tg; če tečete v drugo smer, se mehkejši film preveč stopi, medtem ko se drugi nikoli pravilno ne spoji, kar daje spoj, ki je videti v redu in pozneje odpove.

V: Ali je en sam vodni test dovolj za odpis vrečke z ventilom?
O: Ne. Šibek šiv lahko prestane začetni pregled puščanja in še vedno odpove po ponavljajočih se ciklih napihovanja, transportnih vibracijah ali uporabi v hladnem vremenu. Prosite za testiranje luščenja, pregled zadrževanja pritiska in delaminacije skupaj s potopitvijo.

V: Ali je mogoče naš logotip uporabiti pred montažo?
O: Da, in to je bolje — sitotisk in vroče žigosanje se naneseta na plasti filma, medtem ko so plošče ravne, pred varjenjem, kar omogoča čistejšo registracijo. Za vidnost zore in mraka je vredno določiti odsevni tisk.

V: Kaj določa, ali je naš dizajn mogoče graditi?
O: Varljivost materiala (PVC, TPU, prevlečeni najlon ali EVA — nikoli PP ali PE), debelina prevleke vsaj približno 3–5 mil, geometrija lupine, ki ji lahko sledi matrica, in položaj vsakega preboja. Pred uporabo orodja pregledamo risbo za varljivost in predlagamo spremembe, ki izboljšajo kakovost in izkoristek.
