Revizijski vodnik vodje nabave: Prepoznavanje usodnih RF varilnih napak v proizvodnji OEM

Povzetek

Za vodilne v dobavni verigi, ki nabavljajo visoko zmogljivo nepremočljivo opremo, medicinske mehurje ali taktično opremo, je odkritje proizvodne napake, potem ko je kontejner zapustil azijsko pristanišče, katastrofalen finančni dogodek. Za razliko odtradicionalne metode kroja in šivanja, Radiofrekvenčno (RF) varjenje zahteva izjemno natančnost orodja, napetosti in termodinamičnega nadzora. Ko podstandardne tovarne poskušajo povečati proizvodnjo brez strogih protokolov za zagotavljanje kakovosti (QA), so rezultat napake na terenu, ogrožena celovitost izdelkov in množični odpoklici izdelkov. Ta tehnični priročnik razkriva tri najpogostejše – in smrtonosne – napake pri RF varjenju, pri čemer vodjem nabave zagotavlja znanje za revizijo potencialnih partnerjev OEM in odpravljanje tveganj v dobavni verigi.

Napaka 1: "hladni zvar" (nepopolna molekularna fuzija)

Poslovno tveganje:Hladen zvar je najbolj zavajajoča in nevarna napaka v RF proizvodnji. Med površnim pregledom tovarne je šiv videti nedotaknjen, vendar se polimeri dejansko niso zlili na molekularni ravni. Pod delovno obremenitvijo ali rahlim notranjim pritiskom se šiv preprosto odlušči.

Vizualna identifikacija in vzroki:

• Pogled:Zvarjeni obod nima izrazite, enakomerne "ekstruzijske kroglice" (rahel iztis stopljenega TPU vzdolž roba). Material je lahko videti rahlo stisnjen in ne stopljen.
• Inženirska napaka:Hladni zvari se pojavijo, ko tovarna daje prednost hitrosti proizvodnje pred kakovostjo. Upravljavec skrajša čas zadrževanja (trajanje uporabe RF energije) ali pa stroj nima doslednosti napetosti, da bi prodrl skozi debele materiale, kot je 840D TPU. Lahko se zgodi tudi, če tovarna uporablja nezdružljive mešanice plastifikatorjev.

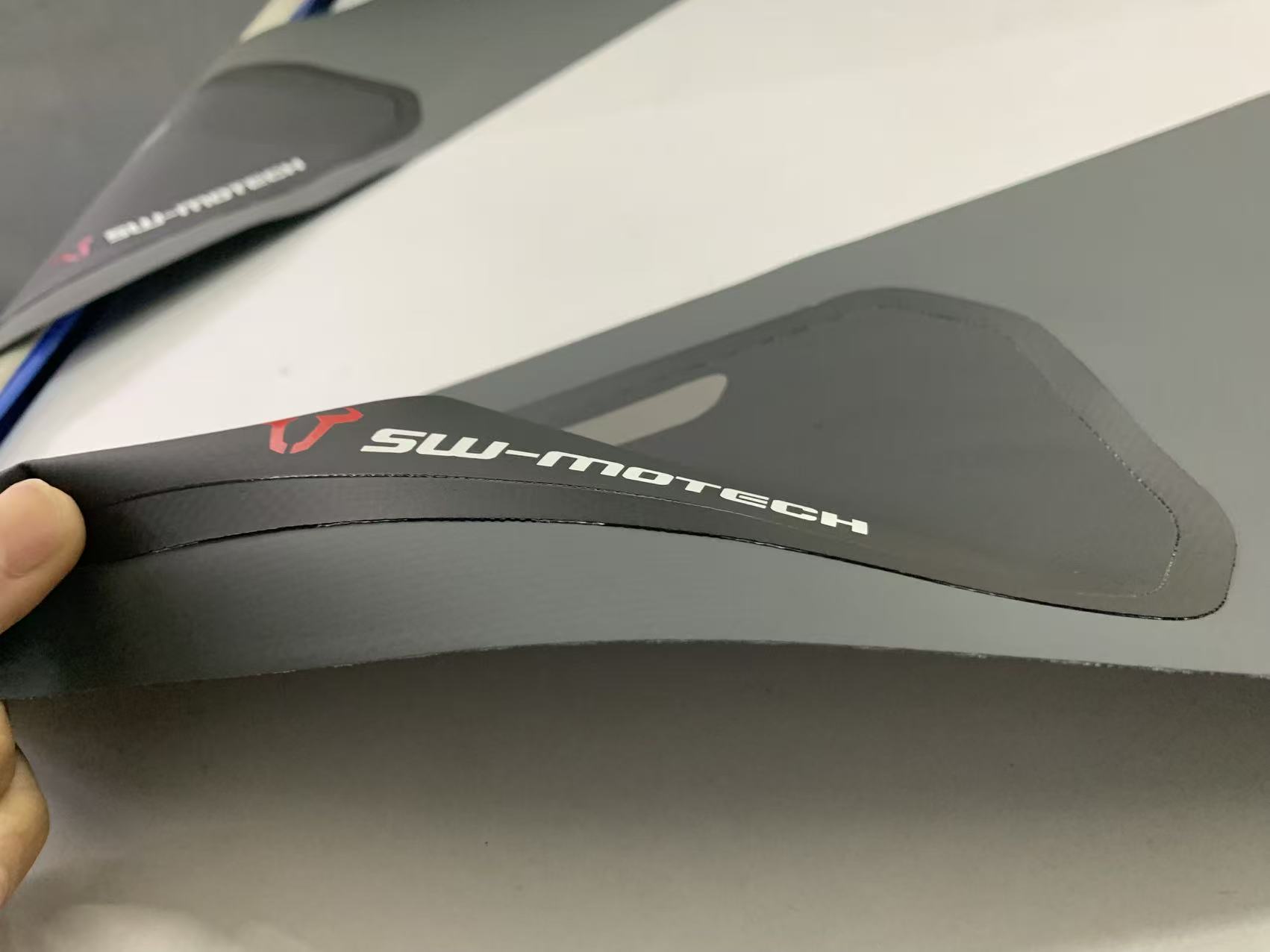

• Revizijsko vprašanje: Vprašajte tovarno za njihove dnevnike preskusov trdnosti odtrganja in strižne trdnosti. Pravega RF zvara ni mogoče odluščiti; blago se mora strgati, preden šiv odpove.

Napaka 2: Toplotna razgradnja (električni oblok in pregorevanje)

Poslovno tveganje:Če je hladno varjenje premalo obdelano, je toplotna razgradnja resna prekomerna obdelava. Ta napaka popolnoma uniči vodotesno membrano, kar povzroči takojšnje puščanje in strukturno okvaro. Običajno je v tovarnah, ki prehajajo s poceni PVC na vrhunski TPU brez posodobitve parametrov orodja.

Vizualna identifikacija in vzroki:

• Pogled:Ožgani, razbarvani ali krhki robovi vzdolž šiva. V skrajnih primerih boste videli mikroskopske luknje ali temno rjave madeže, kjer je material karboniziral.
• Inženirska napaka:To pogosto povzroči "oblok" – nenadna električna razelektritev, ki jo povzročijo umazane medeninaste matrice, neenakomerna debelina materiala ali uporaba prekomerne RF napetosti. Podstandardne tovarne pogosto zanemarjajo vsakodnevno vzdrževanje in čiščenje matrice, kar vodi do ujetih odpadkov, ki povzročajo lokalno pregrevanje.
• Revizijsko vprašanje: Opazujte tovarniške prostore. Ali so varilne matrice izdelane po meri CNC in skrbno čiste ali so oksidirane in prekrite z ostanki? Povprašajte o njihovih SOP preventivnega vzdrževanja.

Napaka 3: asimetrično iztiskanje (neenakomeren pritisk orodja)

Poslovno tveganje:Vodoodporna vreča lahko zadrži vodo med stacionarnim preskusom, vendar asimetrični šivi ustvarjajo šibke točke, ki bodo neizogibno izpuhtele, ko bo izdelek padel, stisnjen ali izpostavljen ekstremnim temperaturnim nihanjem.

Vizualna identifikacija in vzroki:

• Pogled:Preglejte prečni prerez ali rob zvara. Na eni strani je velika, neurejena krogla staljenega polimera (prekomerno iztiskanje), medtem ko je druga stran nevarno tanka (premalo iztiskanje).

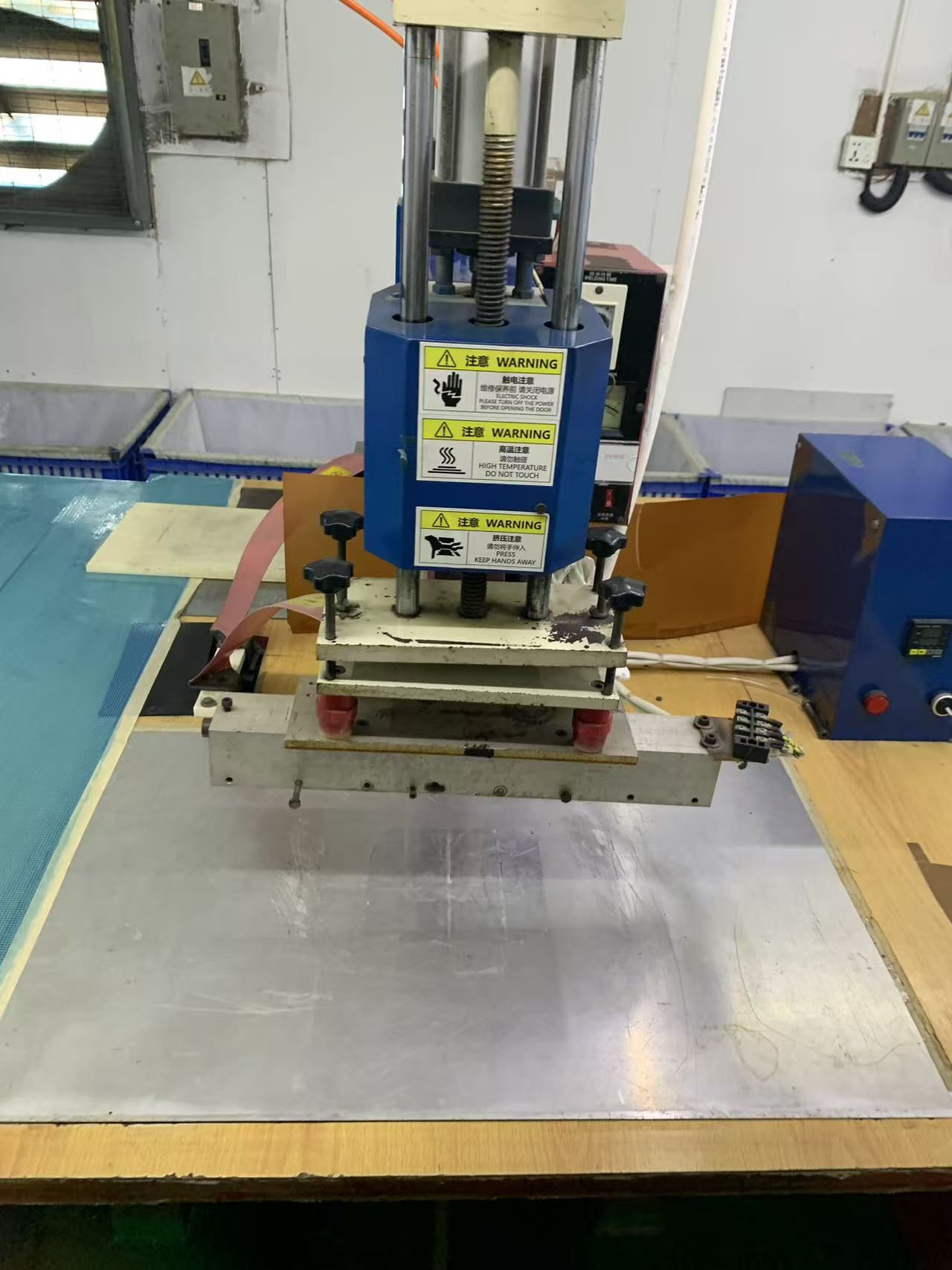

• Inženirska napaka:RF varjenje zahteva popolnoma izravnane pnevmatske stiskalnice. Če masivna kovinska plošča, ki drži matrico, ni poravnana niti za delček milimetra, izvaja neenakomeren pritisk čez šiv. Poceni stroji nimajo strukturne togosti, da bi ohranili popolno poravnavo med proizvodnjo velikih količin.
• Revizijsko vprašanje: Ali OEM uporablja napredne hidravlične ali močno stabilizirane pnevmatske stiskalnice? Ali opravljajo dnevne preglede kalibracije izravnave plošče?

Zaključek: partnerstvo z OEM brez napak

Prepoznavanje RF varilnih napak je le prvi korak; njihovo preprečevanje zahtevasodelovanje z elitnim proizvodnim obratom. Pravi partnerji proizvajalcev originalne opreme Tier-1 se ne zanašajo na preglede na koncu linije, da bi odkrili napake. Uporabljajo spremljanje parametrov v realnem času, vlagajo v medeninasta orodja, izdelana po meri CNC, in uveljavljajo stroge protokole zagotavljanja kakovosti s certifikatom ISO.

Ko sta ugled in rezultat vaše blagovne znamke odvisna od 100-odstotne vodoodporne zanesljivosti, si ne morete privoščiti subvencioniranja krivulje učenja tovarne. Strogo preverjajte, zahtevajte preglednost in sodelujte s strokovnjaki za tehnologijo molekularne fuzije.

Pogosta vprašanja: Revizija kakovosti RF varjenja

V: Kako lahko med obiskom tovarne preizkusim, ali je RF zvarjen šiv "hladen zvar"?
A:Najbolj zanesljiv ročni test je destruktivni test lupljenja. Odrežite en-palčni trak čez šiv in s kleščami potegnite obe plasti narazen. Pri popolnem RF zvaru se bo prevleka osnovne tkanine strgala, preden se zvar sam loči.

V: Zakaj je TPU material mojega trenutnega dobavitelja videti zažgan okoli šivov?
A:To je verjetno posledica toplotne degradacije ali obloka. To se zgodi, ko tovarna uporablja umazane varilne matrice, uporablja preveč RF moči ali ne uspe pravilno nastaviti frekvence stroja za določeno debelino materiala TPU.

V: Ali kakovost medeninaste matrice vpliva na končni RF zvar?
A:Vsekakor. Poceni, slabo obdelani matrice neenakomerno porazdelijo toploto in pritisk, kar povzroča asimetrične zvare in šibke točke. Tovarne vrhunskih proizvajalcev originalne opreme vlagajo v CNC-strojne medeninaste matrice po meri, prilagojene specifični geometriji vašega izdelka, da zagotovijo brezhibno spajanje od roba do roba.
