Strukturna analiza hidrodinamičnega vpliva, RF-varjene vodoodporne konstrukcije in sistemov nosilnega vzmetenja, ki se uporabljajo v sodobnih ribiških suhih nahrbtnikih.
Razumevanje načinov napak v barskih okoljih

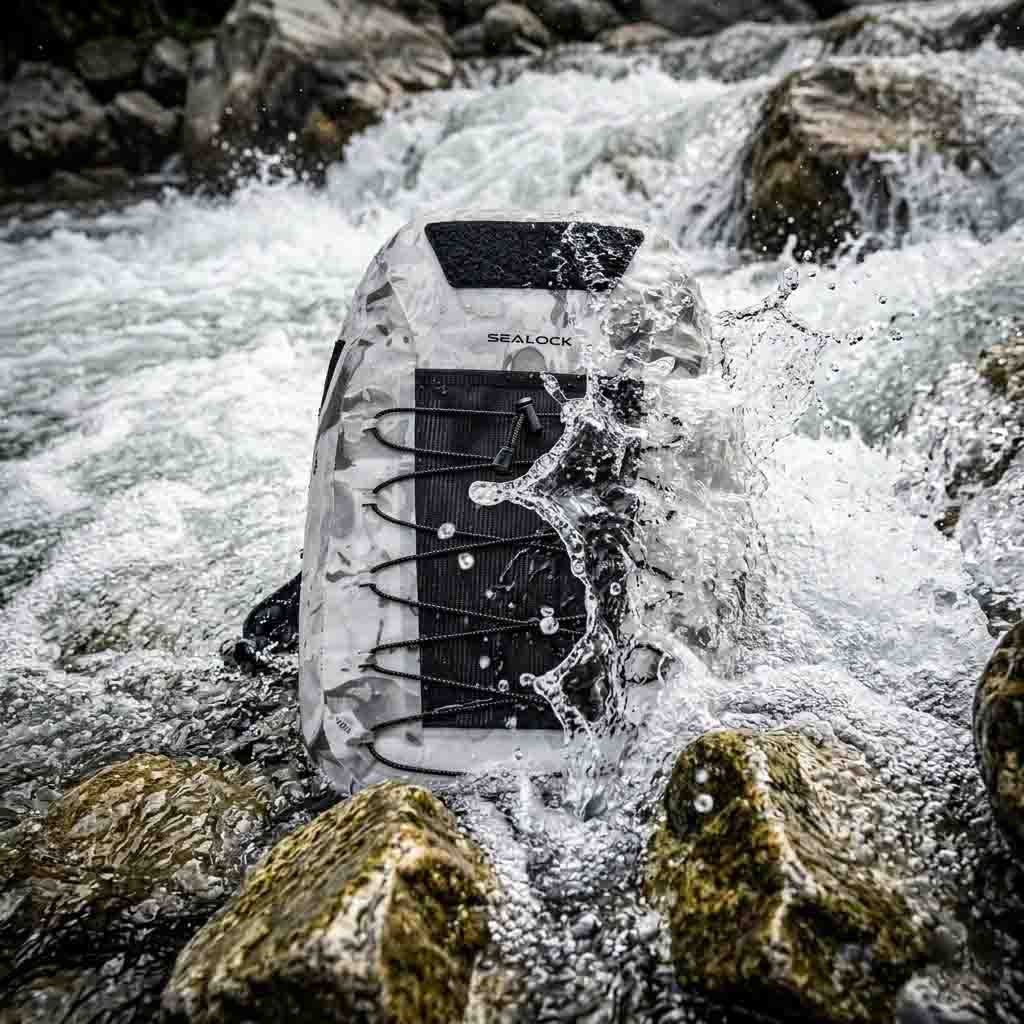

Prečkanje globokih rek, deskanje po vodi in hitri tokovi izpostavljajo ribiške nahrbtnike stresnim pogojem, ki jih običajne torbe za zunanjo uporabo ne morejo preživeti.
1. Hidravlična udarna okvara
Nenaden padec v premikajočo se vodo ustvari lokaliziran hidrodinamični pritisk na tirnice zadrge in stike šivov. Standardne vodoodporne zadrge pogosto odpovejo med temi trki, kar omogoča takojšen vdor vode v glavni predel.
Občutljiva oprema, kot so škatle za muhe, telefoni, ključi vozil in sistemi kompaktnih kamer, je še posebej ranljiva med dogodki potapljanja.
2. Abrazija in tokovno stiskanje
Hitri tokovi lahko pripnejo nahrbtnik ob potopljene skalne površine, s čimer se koncentrirajo pritisk in odrgnina vzdolž gub blaga in strukturnih šivov.
Šivane tkanine z nizko napetostjo se pogosto strgajo pod temi kombiniranimi silami, zaradi česar je suha komora izpostavljena neprekinjenemu vodnemu toku.
3. Povečanje telesne mase zaradi zadrževanja vode
Tradicionalni mrežasto podloženi nahrbtniki absorbirajo znatne količine vode med dolgotrajnim potepanjem. Ta dodatna teža tekočine vpliva na telesno ravnovesje in povečuje utrujenost v nestabilnih tokovih.
Sistemi vzmetenja z zaprtimi celicami odpravijo to težavo tako, da popolnoma preprečijo absorpcijo vlage.
RF-varjena konstrukcija v primerjavi s tradicionalnimi šivi
Običajne nepremočljive torbe se opirajo na šivane tkanine v kombinaciji z lepilnim trakom. Pod ponavljajočimi se obremenitvami se luknje za šive deformirajo in sčasoma postanejo poti za vstop vode.
RF varjenjev celoti odpravlja šivanje z molekularnim spajanjem plasti tkanine, prevlečene s TPU, skupaj z uporabo visokofrekvenčne elektromagnetne energije.
Sealock Vodoodporen nahrbtnik za muharjenje z veliko prostornino 15 Luporablja postopek varjenja z radijsko frekvenco 27,12 MHz za spajanje dvostranskih 500D TPU laminiranih plošč v eno neprekinjeno vodotesno strukturo brez niti ali lepilnih trakov.
Ta postopek tvori homogeno polimerno vez, ki ohranja strukturno celovitost pod hidrostatičnim tlakom, izpostavljenostjo slani vodi in ponavljajočim se upogibnim ciklom.
Postavitev strukturnega sistema
| Komponenta | Funkcionalni namen |
|---|---|
| Plinotesna vodotesna zadrga | Ohranja tesnjenje na nivoju potopitve pod hidravličnim pritiskom. |
| Varjena orodna platforma MOLLE | Porazdeli zunanje obremenitve orodja brez prebadanja vodotesne komore. |
| Suspenzija EVA z zaprtimi celicami | Preprečuje vpijanje vode in zmanjšuje kopičenje mrtve teže. |
Tehnične specifikacije
500D poliester + dvostranska TPU laminacija
15L taktična konfiguracija za barvanje
Potopna zaščita IPX7
12 mm RF Fusion Bead ±0,5 mm
Postopek preverjanja kakovosti
Vsaka proizvodna serija je podvržena pnevmatskemu preskusu vzdržljivosti tlaka v potopljeni hidrostatični inšpekcijski komori.
Nahrbtnik je pod notranjim tlakom in stisnjen pod vodo, medtem ko tehniki pregledujejo uhajanje zraka, napake zvara ali luknjice. Kakršen koli uhajajoči tok mehurčkov povzroči takojšnjo zavrnitev proizvodne serije.
Končna inženirska perspektiva
V tehničnih ribolovnih okoljih je vodoodpornost manj odvisna od površinskih premazov in bolj od strukturnih konstrukcijskih metod.
RF-varjeni TPU sistemi, zaprtocelične platforme za vzmetenje in plinotesne tesnilne arhitekture zagotavljajo bistveno večjo dolgoročno zanesljivost kot šivani vodoodporni sklopi, ki so izpostavljeni stalni abraziji, slani vodi in dinamični hidravlični obremenitvi.
Akcija javnega naročila B2B:Če želite te strukturne tolerance primerjati z obstoječim katalogom taktične opreme vaše znamke,kontaktirajte naš inženirski oddelek
pogosta vprašanja
V: Številni ocenjevalci se pritožujejo, da se vodoodporne zadrge za ribiški paket po nekaj izletih razcepijo, zataknejo ali puščajo. Kako Sealock to popravi?

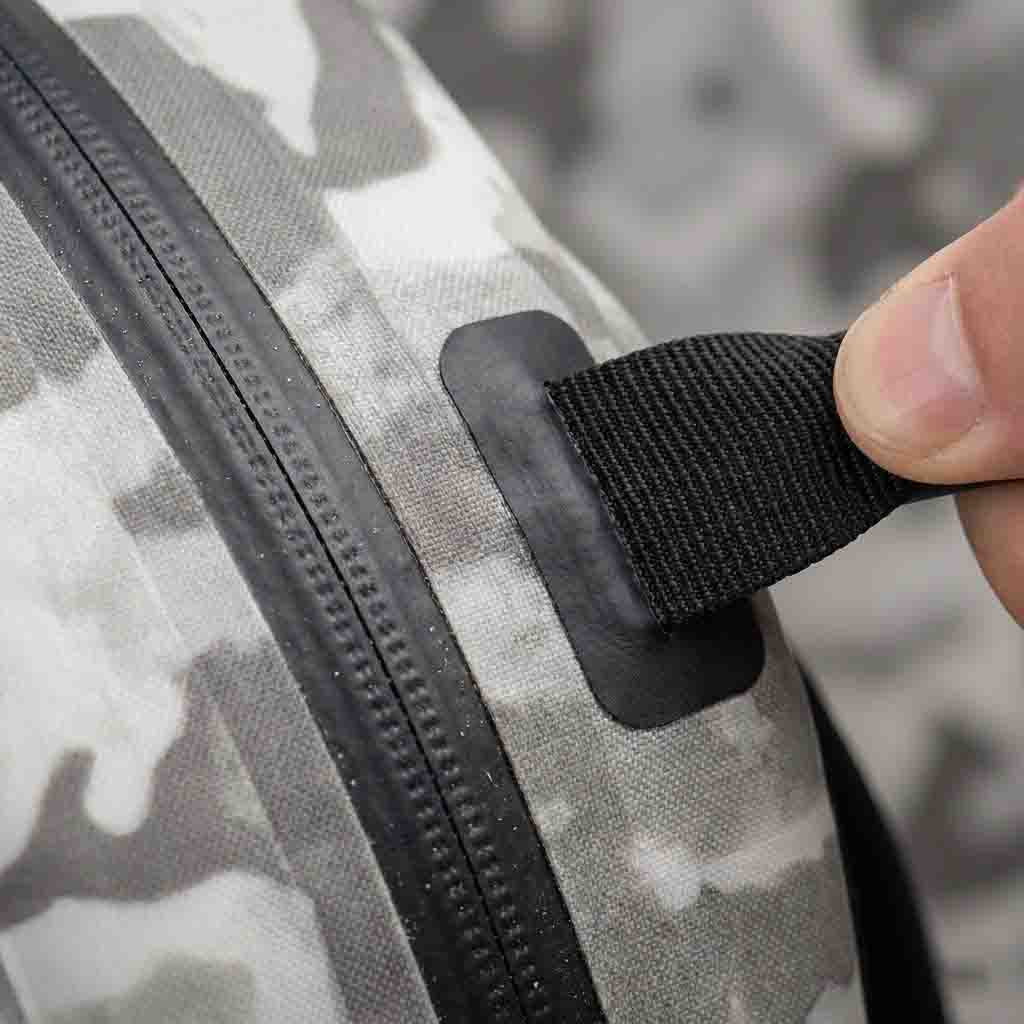

A:Standardne vodoodporne zadrge, ki jih najdemo na poceni opremi, so preproste najlonske zvitke, zavite v tanek poliuretanski zunanji premaz, prišite neposredno na torbo. Ko v tuljavi kristalizira pesek ali slana sol, se drsnik ne poravna, kar povzroči, da se zadrga pod napetostjo razcepi. Poleg tega voda sili svojo pot mimo zašitih lukenj igle pod minimalno hidravlično obremenitvijo. Sealock uporablja pristno plinotesno zadrgo. Ima težke termoplastične zobe, ki se zaklenejo skupaj, da močno stisnejo debelo integrirano gumijasto ustnico. Ker je sklop zadrge spojen z ohišjem TPU z visokofrekvenčnim varjenjem brez vpletenosti šivalne igle, ni strukturnih perforacij, ki bi omogočale vdor vlage.
V: Uporabniki pogosto poročajo, da se zunanje zanke za dodatke pod velikimi obremenitvami popolnoma iztrgajo iz blaga suhe torbe in uničijo nahrbtnik. Kako to preprečite?
A:Tradicionalne tovarne zašijejo zunanje tkanine neposredno na eno plast nepremočljive tkanine in skušajo notranje luknje zapreti s trakom lepilnega traku. Ko uporabnik na zanko zatakne težko pobrežno mrežo ali težki ovoj s kleščami, se rotacijska vlečna sila v celoti osredotoči na šibke linije vboda, kar raztrga matriko tkanine in povzroči puščanje. Sealock odpravlja to napako z našo Perimeter-Welded zasnovo MOLLE. Kot vmesni razdelilnik obremenitve uporabljamo lasersko rezane, močne TPU ojačitvene zaplate. Ti obliži so spojeni z zunanjo kožo z uporabo visokofrekvenčnih valov, pri čemer se komponente zlijejo v eno plast. Mehanske obremenitve v celoti absorbira zunanja plast lupine, medtem ko notranji suhi predel ostane brez šivov in zaščiten pred trganjem.
V: Zakaj običajni nahrbtniki za plovbo po brežini razvijejo hude vonjave po plesni in postanejo izjemno težki med plovbo po globoki reki?
A:To se zgodi, ker standardni nahrbtniki za podporo hrbta uporabljajo poliuretansko peno z odprtimi celicami, ovito v porozno najlonsko mrežo. Pena z odprtimi celicami je strukturno porozna, kar pomeni, da deluje kot goba, ki vleče organsko rečno sluz, mikroskopske alge in morsko vodo z visoko slanostjo. Ko je enkrat ujeta v mrežo, se ne more pravilno posušiti, zadnja plošča pa se spremeni v gojišče bakterij in plesni, ki povzročajo neprijetne vonjave, hkrati pa doda do 3 kg mrtve tekočine. Sealock to rešuje z uporabo oblikovanih blokov EVA pene z zaprtimi celicami, privarjenih neposredno na steno nahrbtnika. EVA pena ima popolnoma izolirane zračne celice, ki fizično blokirajo vstop vode. Plošča ne zadrži ničelne teže tekočine, popolnoma se spere z rečno vodo in se v trenutku posuši ter odstrani fizične pogoje, potrebne za rast bakterij in neprijetne vonjave.
V: trak za notranje šive se odlušči in dvigne po izpostavljenosti slani vodi, kar povzroči popolno odpoved vrečke. Ali se vaši zvarjeni šivi ločijo?
A:Zašita in lepljena konstrukcija se opira na tekoče lepilne premaze, ki držijo šivni trak čez linijo igle. Slanica morske slane vode je zelo jedka; ko se kristali soli sušijo v mikrorežah, se mehansko razširijo in raztopijo matrico lepilnega lepila, kar povzroči ločitev traku (delaminacija). Sealock ne uporablja nič lepila in niti. Naš visokofrekvenčni postopek varjenja uporablja elektromagnetno energijo za prepletanje molekul TPU prekrivajočih se plošč neposredno na strukturni ravni. Plošče so zraščene v eno plast. Naši spoji prestanejo stroge ocene ASTM D751 utrujenosti pri varjenju pri strižnem udarcu, kar zagotavlja, da se življenjska doba šiva ujema z življenjsko dobo osnovnega TPU materiala, ne glede na stalno izpostavljenost slani soli ali vlažna skladiščna polja.
Za podrobno analizo dolgoročne prožnosti, odpornosti proti hidrolizi in vzdržljivosti v hladnem vremenu glejte našePrimerjava vodoodpornega materiala TPU in PVC.
