Priročnik za izdelavo suhih vrečk po meri

Sealock je proizvajalec suhih vrečk po meri in dobavitelj OEM. Večina vodnikov po nabavi se ustavi pri materialih in minimumih. Ta gre v tovarniške prostore, ker na suhi vreči poteka proizvodnjajeizdelek: varjena cev nima podloge, ki bi skrila šibek šiv, in zadrge, ki bi bila kriva za to, zato se vsaka odločitev o toleranci rezanja, parametrih zvara in izvedenih operacijah naročila neposredno pokažejo na tem, ali končna vreča drži vodo. Razumevanje tega zaporedja pove kupcu, kaj mora določiti, kaj naj zahteva za ogled in kje so resnične omejitve oblikovanja po meri.

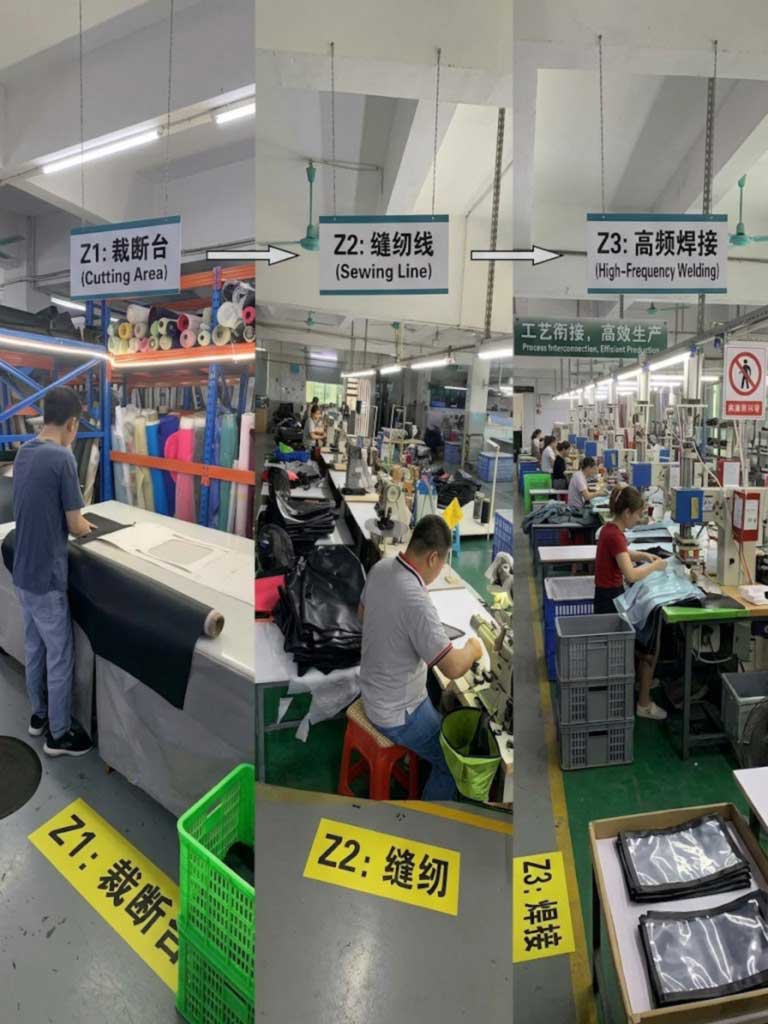

Sedemstopenjska linija

Suha vreča se premika skozi obrat v strogem linearnem toku, kar ohranja šive dosledne v velikem obsegu:

1. Uprizarjanje in rezanje materiala— Zvitki PVC ali TPU so postavljeni in avtomatizirana rezalna stiskalnica iztisne plošče do natančnih konstrukcijskih dimenzij.
2. Šivanje in predsestavljanje glavnega dela— na ravne plošče se najprej pritrdijo nosilni elementi.
3. Nastavitev matrice— je bakrena elektroda po meri za to geometrijo nameščena in vzorec zvara poravnan.
4. HF varjenje— Energija 27,12 MHz spoji šive v eno nepremočljivo kožo brez vboda z iglo.
5. Tesnjenje in strukturna montaža— poravnava zapirala na rolo, vezava ojačitvene palice, pritrditev okovja.
6. QC testiranje— tristopenjski pregled in pregled puščanja zraka.
7. Pakiranje in pošiljanje— polybag, karton, označevanje.

Podrobnost, ki jo večina kupcev pogreša: šivanje je pred varjenjem

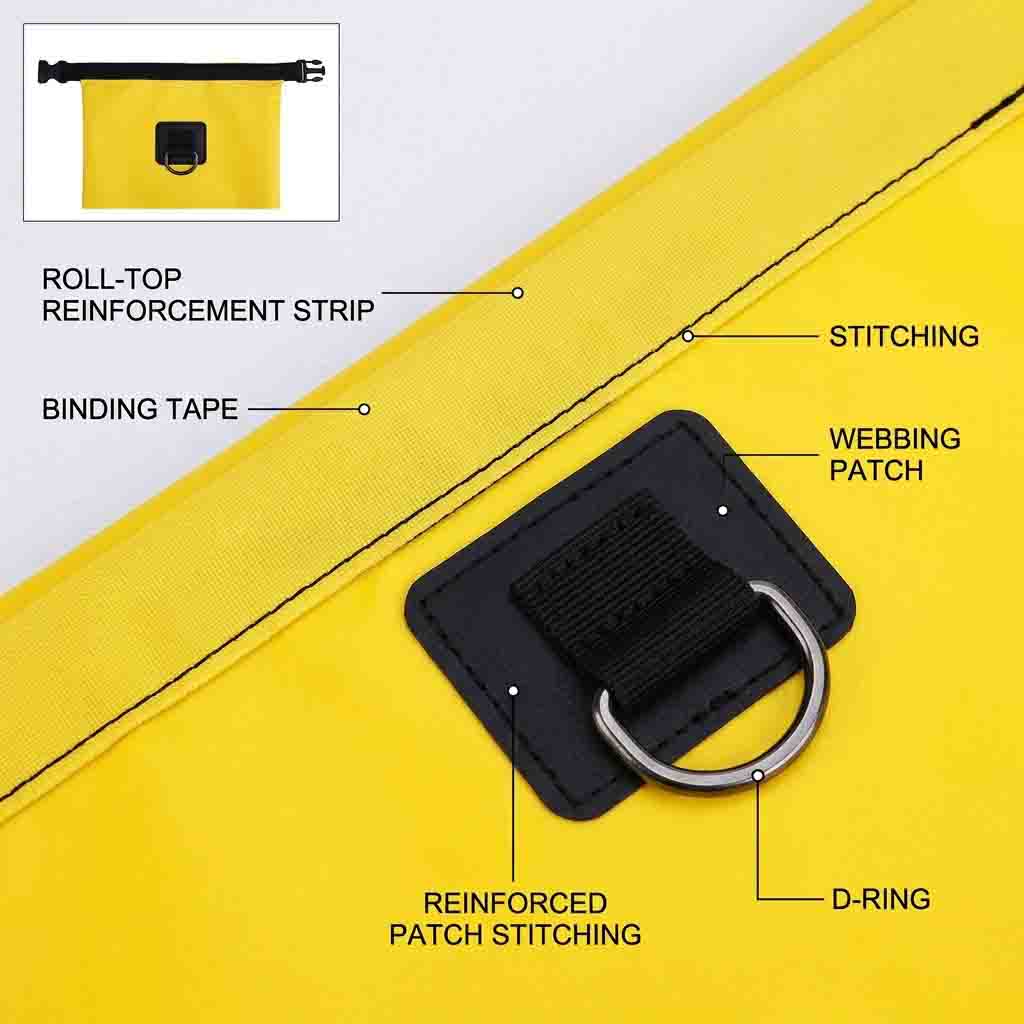

Tukaj je del proizvodnje suhih vrečk, ki preseneti ljudi. Suha vreča jenečisto varjeno. Ramenski pasovi, težki D-obročki za tkanine in zunanji žepi za pripomočke sonajprej zašite na ravne plošče, pri visoki napetosti, preden je telo zatesnjeno. Razlog je konstrukcijski: trak, ki nosi naloženo 30-litrsko vrečko, mora to silo prenesti v tkanino čez šivan odtis. Čisto zvarjen nastavek se lahko odlušči pod dolgotrajnim strigom; šivana podlaga se ne strga ali deformira pod dejansko obremenitvijo.

To ustvarja očitno vprašanje - ali šivanje ne preluknja vodotesne pregrade? To se zgodi in zaporedje je tisto, kar to reši. Šivani temelji se nadaljujejoprejstopnja varjenja in tesnjenja, tako da je perforiran odtis naknadno pokrit z zvarjeno kožo ali lokalno ojačitvijo, namesto da ostane odprta pot. Kjer morajo strukturni šivi ostati izpostavljeni pri težjih izdelkih, je celoten notranji šivani obod zatesnjen s PU ali PVC podložnim trakom z vročim zrakom.

Iz tega sledita dve proizvodni točki, o katerih se splača povprašati katerega koli dobavitelja:

• Geometrija igle je pomembna.Standardne igle z okroglo konico preluknjajo prevelike luknje v laminiranem TPU ali PVC in strgajo notranjo mrežo. Zagozdne igle z ozkim profilom, ki delujejo z digitalnim nadzorom napetosti niti, ohranjajo tkanje materiala nedotaknjeno.
• Tesnjenje s trakom je kritično glede parametrov.Tesnjenje šivov z vročim zrakom je odvisno od natančne kalibracije temperature zraka, pritiska valja in hitrosti podajanja. Padec le 5 °C in lepilo se ne stopi v tkanje — kar se kasneje pokaže kot razslojevanje po uporabi v hladnem vremenu, dolgo po tem, ko je blago odpremljeno.

Orodje: bakrena matrica za vsako obliko po meri

Vsaka varjena geometrija potrebuje bakreno elektrodo, izdelano po meri, ki usmerja RF energijo natančno vzdolž predvidene poti šiva. Za suho vrečko po meri je to pravi element linije:

• Orodje je navedeno ločeno od cene na enoto in doda čas, preden se lahko izdela prvi vzorec.
• Zaporedje izvaja pregled CAD, ponudbo orodij, izdelavo matrice, prvi vzorec artikla in nato končne revizije.
• Ko je matrica izdelana, se ponovno uporabi v seriji in med ponovljenimi naročili, tako da se stroški amortizirajo – del tega, zakaj so minimalne cene OEM višje od preoblikovanja standardnega modela.
• Geometrija vpliva na varljivost: dolgi, nežni šivi potekajo varjeno bolj dosledno kot tesni radiji in konvergentni šivi, zato vam tovarna, ki pregleda vašo risbo glede varljivosti, naredi uslugo.

Faza varjenja

Pri visokofrekvenčnem varjenju se proizvaja toplotaznotrajmateriala, namesto da bi ga uporabili od zunaj - izmenično polje povzroča vibriranje polarnih molekul in to notranje trenje stopi parne površine, ki se nato zlijejo pod pritiskom. Če je opravljeno pravilno, je lahko vez močnejša od osnovnega materiala, brez lukenj z iglami in brez lepila, ki se stara.

Na tleh je cikel fiksiran: postavite plošče z doslednim prekrivanjem, vpenjajte pod pnevmatskim pritiskom, napajajte za nastavljeno zadrževanje, varovalko,ohladi pod pritiskom, nato sprostite in preglejte. Korak hlajenja je tisti, s katerim se pohiti in hitenje povzroči hladen zvar – šiv, ki je videti dokončan in se odlušči tedne pozneje. Preskusni zvari, ki se izvajajo na začetku vsake serije, s preskusi luščenja vzorcev, so način, kako to tveganje nadzorujemo, namesto da bi ga odpravili.

Roll-Top: izdelana komponenta, ne le pregib

Zapiralo izgleda kot najpreprostejši del suhe vrečke in je eden najbolj specificiranih. Montažni pokroviporavnava zapirala na rolo in vezava droga ojačitve— prečka vzdolž zgornjega roba, ki daje odprtini definirano linijo prepogiba in omogoča, da zaponka potegne plasti ravno. Poravnajte narobe za nekaj milimetrov in obe strani se ne stikata pravokotno, zato se zložene plasti nikoli ne stisnejo enakomerno. Možnosti, ki jih lahko blagovna znamka določi tukaj:

• Zloženo tesnjenje z varnostnim trakom Velcro— redundanca, preden se zaponka zapre, kot pri naših SL-D135 in SL-D051.
• Material zaponke— Zaponke iz POM za trdnost in odpornost proti mrazu, kot pri SL-D693.
• Širina ojačitve zgornjega roba— koliko materiala je na voljo za zlaganje; to je tisto, kar določa, ali lahko uporabnik dobi tri ali štiri gube pri polni obremenitvi.

Montaža, blagovna znamka in pakiranje

Ko je zaprto ohišje dokončano, so nameščene preostale komponente: naramnice ali pas nahrbtnika, D-obročki in zanke za trepalnice, prozorne okenske plošče, plinski ventili in notranji žepi z zadrgo. Blagovna znamka se nanaša s sitotiskom, z odsevnim tiskom ali z varjenim logotipom – nikoli s kakršno koli metodo, ki perforira zaprto kožo. Pakiranje sledi specifikaciji kupca: posamezna polivrečna vrečka, količina kartona in oznaka. Ker so suhe vreče obsežne, je vredno potrditi število kartonov na velikost pri ponudbi, saj vpliva na tovor na enoto.

Kaj to pomeni za vaš načrt

• Določite varilni material— PVC ali TPU. Tkanina, ki je ni mogoče variti, zahteva šivanje konstrukcije in izgubi vodoodpornost.
• Naj bo geometrija varu prijazna— nežni radiji in čisti šivi.
• Proračun za orodje— oblika po meri pomeni matrico po meri, navedena ločeno z lastnim časom izvedbe.
• Podrobno navedite točke obremenitve— sidra za jermene, zaplate D-obročkov in ročaji za vleko, tako da so izdelani in šivani, ne pa improvizirani.
• V celoti navedite zaključek— ojačitev, prepognjeni dodatek, tip zaponke, tesnilo na hrbtni strani.
• Oceno navedite v številkah— s preskusom končnega izdelka, do preverjenega IPX7 na zaprtih zgradbah.
• Dovolite revizije— pričakujte približno dva kroga protivzorčenja; potek dela je določen v našemDobavitelj nepremočljive torbe OEMvodnik.

Osnova izdelka

Te varjene vrečke, od Sealock'ssuha vrečavrstica, so enaka izhodišča za projekt po meri – nobena ni uvrščena nad drugo; vsak prikazuje drugačno proizvodno funkcijo, opisano zgoraj:

Slika	Model in specifikacije	Proizvodna značilnost, ki jo prikazuje	MOQ
	SL-D693 Tube Dry Bag z okencem in žepom na zadrgo— 15L (53×36 cm) / 20L (57×38 cm); 500D PVC ponjava;IPX7; prozorno PVC okno; suho-mokro ločevanje; plovci; snemljiv ojačan jermen; rumena, črna.	Varjenje okenske plošče + POM zaponka + ojačana zapiralna folija	300
	SL-D135 20L suha cevna vreča z zvitkom— 500D PVC ponjava; sedem barv; sistem pregibnega tesnjenja z varnostnim tesnilom Velcro; notranji žep z nepremočljivo zadrgo; ISO9001, BSCI, Bureau Veritas.	Zloženo tesnilo z odvečno podlago Velcro	500
	SL-D045 Nepredušna cevna suha vreča s plinskim ventilom— 20L, velikosti od 2L do 100L; PVC; plinski ventil za nadzorovano napihovanje in praznjenje; prilagojene barve; vzorec 5–7 dni.	Integracija ventila v varjeno kožo	500
	Suhi nahrbtnik za kajak SL-E977- 28 l; 500D PVC 0,5 mm; polkrožna lupina; sprednje telefonsko okno; večnamenska ključavnica za desko za veslanje; stranski ventil za napihovanje/praznjenje; enodelna zadnja plošča EVA.	Kompleksna geometrija lupine + šivi na pasu + zadnja plošča EVA	300–500

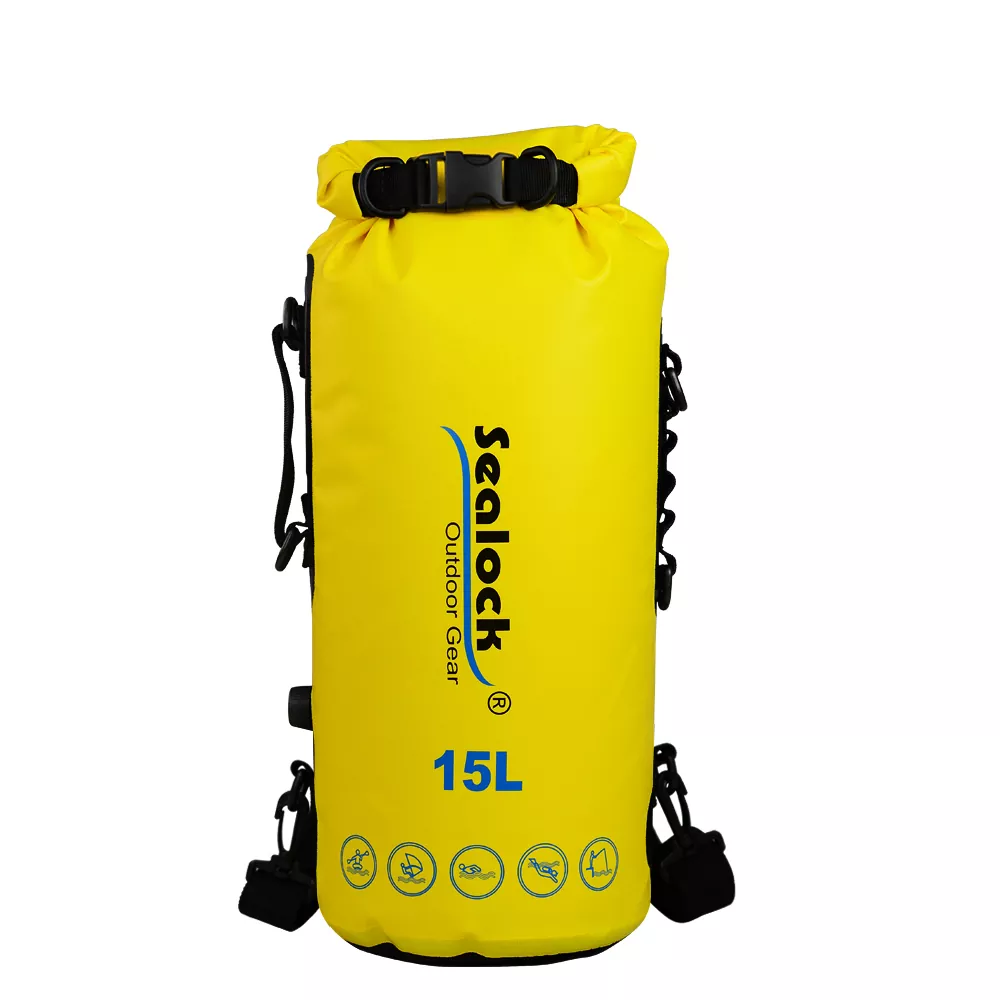

	Suhi nahrbtnik SL-E102— 15L / 20L / 30L z objavljenimi dimenzijami na velikost; PVC mreža 500D; barve in velikosti po meri; vzorec 7–10 dni.	Šivanje pasov visoke napetosti pred tesnjenjem	300
	SL-D002 Suha vreča iz ponjave- 5/10/20/30 l; 500D PVC ponjava; osem barv; nastavljiv ramenski pas + D-obroč; plovci; vzorec 7 dni.	Ena matrica, štiri zmogljivosti — učinkovita amortizacija orodja	500

Zmogljivost, material, barva, zapiranje, strojna oprema in blagovna znamka se lahko določijo po naročilu ali pa se torba razvije po skici.

Proizvodni pogoji

Postavka	Podrobnost
MOQ	200–500 kosov na model
Orodje	Bakrena matrica po meri, navedena posebej; doda čas pred prvim vzorcem
Vzorčenje	3–10 dni, odvisno od zgradbe; običajno dva kroga protivzorčenja
Proizvodnja	20–45 dni po odobritvi vzorca
Zmogljivost	Devet VF varilnih linij; okoli 100.000 enot/mesec; Izvor iz Kitajske ali Vietnama
Možnosti ocenjevanja	Do preverjeno IPX7 (1 m / 30 min) na zaprtih zgradbah

Nadzor kakovosti in postopek inšpekcije strank

Kakovost je sistem v stopnjah, ne en sam test na koncu.IQCpokriva dohodne zvitke, zaponke, zadrge in okovje v skladu s podpisanim standardom, z barvno razliko in obstojnostjo.IPQCzajema toleranco rezanja, celovitost zvarov in šivane točke obremenitve v liniji – vključno ztesti lupljenja na vzorčnih zvarih na začetku vsake serije, tako se parametri zvara dokazujejo in ne domnevajo.OQCzajema vzorčenje AQL, serijsko potopno testiranje in primerjavo podpisanega vzorca zlata z izbirnim pregledom tretje osebe SGS ali QIMA pred pošiljanjem.

Sealock prav tako strogo izvaja celoten postopek inšpekcijskega pregleda končnih izdelkov:razpakiranje, vakuumska ekstrakcija, 24-urni statični počitek in ugotavljanje puščanja zraka. Na enokomorni varjeni vreči je to najbolj razkriti test, ki je na voljo, saj luknjica, ki prestane kratkotrajno potopitev, še vedno pusti vakuum ves dan. Laboratorij poleg tega izvaja zvarne spoje in trdnost luščenja, 1500+ ciklični preskus obremenitve s sunkovito obremenitvijo na sidrih in zaponkah trakov, obrabo, trganje, natezno trdnost, slano pršilo, UV, barvno obstojnost in barvne razlike.

Pogosta vprašanja: Proizvodnja suhih vrečk

V: Ali so suhe vreče popolnoma varjene ali obstajajo šivi?
O: Oboje, v določenem vrstnem redu. Trakovi, zaplate D-obročkov in žepi so najprej prišiti na ravne plošče z visoko napetostjo, tako da se točke obremenitve ne strgajo; telo je nato zvarjeno in zatesnjeno ter pokriva te temelje. Samo čisto varjenje se lahko odlušči pod dolgotrajnim striženjem na sidru jermena.

V: Ali šivanje ne ogroža hidroizolacije?
O: Samo, če je narejeno v napačnem vrstnem redu ali ostalo nezapečateno. Strukturno šivanje se izvede pred tesnjenjem in kjer zašiti obod ostane izpostavljen, je zatesnjen s PU ali PVC nosilnim trakom z vročim zrakom – proces, ki je odvisen od natančne temperature, pritiska valja in kalibracije hitrosti podajanja.

V: Zakaj je treba orodje zaračunati za našo obliko po meri?
O: Vsaka varjena geometrija potrebuje bakreno elektrodo po meri za usmerjanje RF energije vzdolž poti šiva. To je enkratni strošek z lastnim dobavnim časom, ki se nato ponovno uporabi za ponovna naročila.

V: Kaj je hladen zvar in kako ga preprečite?
O: Šiv, pri katerem je bil uporabljen pritisk, vendar središče materiala nikoli ni doseglo temperature - videti je v redu in se kasneje lušči. Ustrezen čas zadrževanja, hlajenje pod tlakom in testi luščenja na vzorčnih zvarih ob vsakem začetku zagona preprečijo.

V: Ali oblika naše torbe vpliva na ceno in kakovost?
O: Da. Dolgi, nežni šivi varijo bolj dosledno kot tesni radiji in konvergentni šivi. Vnaprej pregledamo risbo za varljivost in predlagamo prilagoditve, ki izboljšajo kakovost in izkoristek.

V: Ali lahko ena kocka služi več zmogljivostim?
O: Pogosto, da – zasnova cevi, kot je SL-D002, deluje od 5 do 30 L na skupnem orodju, kar porazdeli stroške matrice po celotni lestvici velikosti.

Pogovorite se s tovarno

Če želite suho vrečo po meri dati v proizvodnjo, kontaktirajte Sealock nainfo@sealock.com.hkali +86-769-82009361. Več kot dvajset let visokofrekvenčnega varjenja, devet varilnih linij, sedemstopenjski proizvodni tok, dvojna proizvodnja med Kitajsko in Vietnamom ter popoln postopek inšpekcijskega pregleda stranke pri vsaki pošiljki.
